PCB厚铜板串扰与边缘辐射控制技术指南

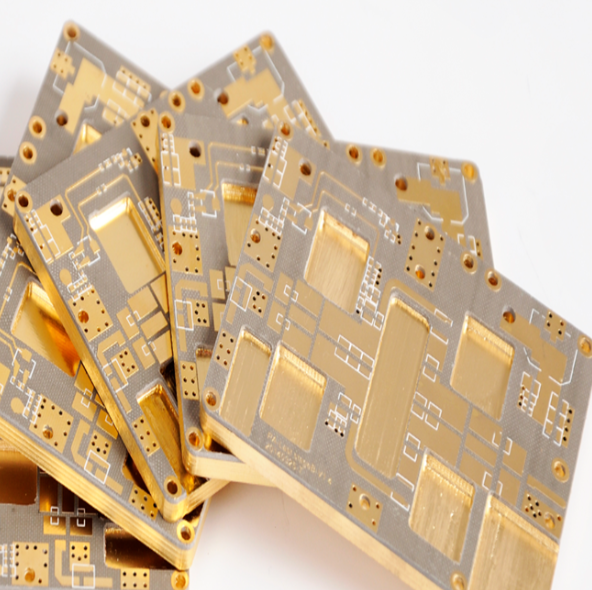

一、厚铜板电磁兼容性挑战

厚铜板（铜厚≥2oz）在电源模块、电机驱动等场景广泛应用，但其特殊结构带来两大EMC挑战：

1. 串扰加剧：

   • 铜层厚度增加导致线间距相对缩小（典型值：3oz铜厚时最小线间距需≥0.15mm）

   • 大电流路径产生强磁场（100A电流在1oz铜厚线宽3mm时磁场强度达120μT）

2. 边缘辐射显著：

   • 厚铜层边缘电场畸变（实测边缘场强比中心高3-5倍）

   • 热应力导致层间微裂纹（SEM显示裂纹密度>5条/cm²）

​

二、串扰控制关键技术

2.1 电磁耦合抑制策略

• 三维空间隔离：

  • 采用正交布线（相邻层走线方向垂直）

  • 关键信号线两侧设置屏蔽地线（间距≤0.05mm）

2.2 差分信号增强技术

• 紧耦合差分对：

  • 线间距/线宽比≤0.15（传统工艺0.25）

  • 添加共模扼流圈（电感值10-20nH）

• 阻抗控制：

  • 差分阻抗公差±10%（传统±15%）

  • 使用T型拓扑匹配（长度补偿<5mil）

2.3 热管理与EMC协同设计

• 散热过孔布局：

  • 采用蜂窝状阵列（孔径0.3mm，密度≥200孔/in²）

  • 过孔与信号线间距>0.1mm（防止热应力导致焊盘开裂）

• 电流路径优化：

  • 大电流路径呈弧形分布（曲率半径≥2mm）

  • 关键节点添加TVS管（响应时间<1ns）

三、边缘辐射抑制方案

3.1 平面层优化设计

• 20H规则进阶应用：

  层结构传统方案厚铜板优化方案电源层/地层间距3mil5mil（FR4材料）内缩距离20H30H（实测辐射降低40%）屏蔽过孔密度4孔/cm²8孔/cm²

• 边缘防护结构：

  • 添加0.1mm宽接地铜条（间隔5mm）

  • 采用渐变式阻抗过渡（阻抗变化率<5%/mm）

3.2 多层板架构创新

• 混合介质层叠：

  • 信号层：Rogers 4350B（Dk=3.5）

  • 电源层：FR4（Dk=4.5）

  • 地层：陶瓷填充PP片（Dk=3.2）

• 电磁屏蔽层：

  • 沉银铜箔（表面电阻<0.05Ω/sq）

  • 添加磁性吸波材料（厚度0.02mm）

3.3 工艺参数控制

• 蚀刻补偿：

  • 厚铜板采用二次蚀刻（第一次蚀刻量80%）

  • 线宽公差控制在±0.03mm（传统±0.05mm）

• 表面处理：

  • 选择沉金工艺（厚度3-5μm）

  • 避免OSP工艺（易氧化导致阻抗漂移）

四、先进技术展望

1. 智能串扰抑制技术：

   • 嵌入式电感阵列（动态调节耦合系数）

   • 基于机器学习的EMI预测模型（准确率>92%）

2. 新型材料应用：

   • 石墨烯基屏蔽层（面电阻<0.01Ω/sq）

   • 铁氧体复合材料（磁导率>1000）

3. 工艺革新：

   • 激光直接成型（LDS）实现三维屏蔽结构

   • 纳米银浆填铜技术（提升散热效率300%）

厚铜板设计需贯彻电磁-热-机械多物理场协同理念。建议工程师：

• 建立厚铜板专用DRC规则库（含20+特殊检查项）

• 采用三维电磁仿真先行策略（仿真精度<3%）

• 实施全流程可靠性验证（包含1000次热循环测试）

随着新能源汽车和5G基站的快速发展，厚铜板技术将向超厚铜（≥5oz）、高频化（100GHz+）方向演进，工程师需掌握从微观电流分布到宏观EMC特性的系统化设计能力。
