PCB厂家解析：PCBA组装图设计规范

一、几何基准与位号管理

PCB组装图的核心在于建立三维空间坐标系，其基准点通常选取PCB板几何中心或主要定位孔。对于关键元器件，推荐采用"双基准线"标注法：以IC芯片几何中心为原点，沿X/Y轴延伸出0.5mm的十字辅助线，确保贴片机视觉系统定位精度≤20μm。

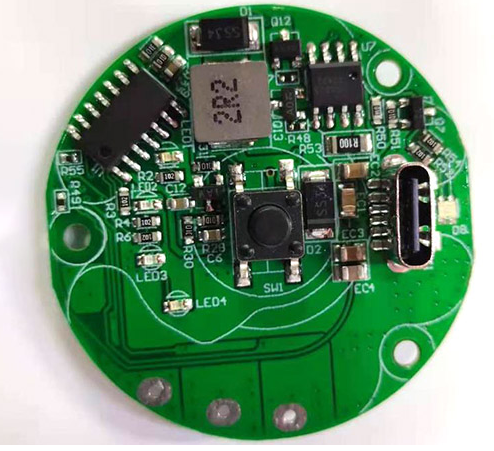

位号标注需遵循动态缩放规则：在0402封装区域采用0.8mm字高，QFP器件周边扩展至1.2mm，高密度BGA区域则通过二维码矩阵实现微缩标识（最小0.3×0.3mm）。

​二、极性标注与工艺警示

极性元器件需采用三维立体标注体系：

1. 表贴电解电容：本体丝印极性符号+焊盘非对称设计

2. 连接器：45°斜角缺口配合PCB板边箭头指示

3. LED阵列：建立坐标网格系统+热敏变色油墨标识

防ESD标识应包含动态警示系统：在敏感器件周围设置导电隔离环（线宽0.15mm，间距0.3mm），并集成湿度响应变色条带，当环境湿度＞60%时自动显影警示图案。

三、机电装配与结构强化

对于铆钉、散热片等非焊接件，需建立力学仿真模型：

• 铝制散热片胶粘强度≥3MPa（3M 9892导电胶）

• M3不锈钢螺钉扭矩控制在0.6±0.05N·m

• 汇流条折弯半径需满足R=2t（t为材料厚度）

四、焊接工艺与可靠性保障

基于热力学耦合分析制定焊接参数：

器件类型预热斜率(℃/s)峰值温度(℃)液相时间(s)BGA1.5-2.5245±560-90QFN2.0-3.0235±345-60铝电解电容≤1.0225±530-45

锡膏选择需匹配焊盘设计：针对0.4mm pitch QFN，推荐Type4粉径（20-38μm）锡膏配合激光钢网（开口率92%），可有效解决枕头效应。

五、点胶工艺与涂敷控制

采用流体动力学仿真优化点胶路径：

• 高长宽比元件（如功率电感）使用"双螺旋"点胶轨迹

• 三防漆涂覆边界通过UV固化阻焊胶建立0.3mm物理屏障

• 补焊区域设置热沉隔离带（铜箔厚度≥2oz）

六、可追溯体系构建

PCB厂家应建立全生命周期标识系统：

1. 板级标识：丝印组装图版本号（如ASM_VER2.3）

2. 过程标识：热转印批次码（耐温300℃/10s）

3. 终检标识：激光雕刻二维码（容错率L级）

通过集成MES系统，可实现从元器件到成品的正向/反向追溯，某医疗设备厂商借此将质量事故定位时间从72小时缩短至15分钟。

七、特殊装配技术要求

对于DNF器件需实施三维空间屏蔽：

• 保留焊盘但取消钢网开孔

• 设置阻焊定义隔离区（≥0.5mm）

• 在BOM中标注红色警示框
