目标：定义自定义接口文件（ .msg 和 .srv ）并将它们与 Python 和 C++节点一起使用。

教程级别：初学者

时间：20 分钟

背景
先决条件
任务
- 1. 创建一个新包
- 2. 创建自定义定义
- 3 CMakeLists.txt
- 4 package.xml
- 5. 构建 tutorial_interfaces 包
- 6 确认消息和服务创建
- 7. 测试新界面
摘要
下一步

背景

在之前的教程中，您利用消息和服务接口来学习关于主题、服务以及简单的发布者/订阅者（C++/Python）和服务/客户端（C++/Python）节点。在那些情况下，您使用的接口是预先定义的。

虽然使用预定义的接口定义是一种好习惯，但有时您可能也需要定义自己的消息和服务。本教程将向您介绍创建自定义接口定义的最简单方法。

先决条件

您应该有一个 ROS 2 工作空间。

本教程还使用了在发布者/订阅者（C++ 和 Python）和服务/客户端（C++ 和 Python）教程中创建的包来尝试新的自定义消息。

任务

1. 创建一个新包

在本教程中，您将在各自的包中创建自定义的 .msg 和 .srv 文件，然后在另一个包中使用它们。两个包应该在同一个工作空间中。

由于我们将使用在早期教程中创建的 pub/sub 和 service/client 包，请确保您位于这些包的同一工作空间（ ros2_ws/src ），然后运行以下命令来创建一个新包：

ros2 pkg create --build-type ament_cmake --license Apache-2.0 tutorial_interfaces

cxy@ubuntu2404-cxy:~/ros2_ws/src$ ros2 pkg create --build-type ament_cmake --license Apache-2.0 tutorial_interfaces
going to create a new package
package name: tutorial_interfaces
destination directory: /home/cxy/ros2_ws/src
package format: 3
version: 0.0.0
description: TODO: Package description
maintainer: ['cxy <cxy@todo.todo>']
licenses: ['Apache-2.0']
build type: ament_cmake
dependencies: []
creating folder ./tutorial_interfaces
creating ./tutorial_interfaces/package.xml
creating source and include folder
creating folder ./tutorial_interfaces/src
creating folder ./tutorial_interfaces/include/tutorial_interfaces
creating ./tutorial_interfaces/CMakeLists.txt

tutorial_interfaces 是新包的名称。请注意，它是且只能是一个 CMake 包，但这并不限制您可以在哪种类型的包中使用您的消息和服务。您可以在 CMake 包中创建自己的自定义接口，然后在 C++或 Python 节点中使用它，这将在最后一节中介绍。

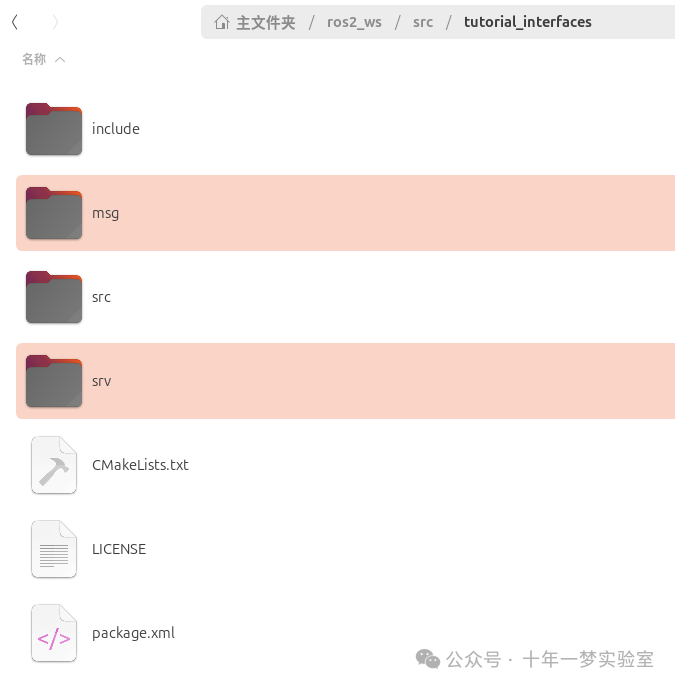

.msg 和 .srv 文件需要分别放置在名为 msg 和 srv 的目录中。在 ros2_ws/src/tutorial_interfaces 中创建目录：

cxy@ubuntu2404-cxy:~/ros2_ws/src/tutorial_interfaces$
mkdir msg srv

2. 创建自定义定义

2.1 消息定义

在您刚刚创建的 tutorial_interfaces/msg 目录中，新建一个名为 Num.msg 的文件，其中包含一行代码声明其数据结构：

int64 num

这是一个自定义消息，用于传输一个名为 num 的 64 位整数。

在您刚刚创建的 tutorial_interfaces/msg 目录中，还要新建一个名为 Sphere.msg 的文件，内容如下：

geometry_msgs/Point center
float64 radius

此自定义消息使用了另一个消息包中的消息（在这种情况下为 geometry_msgs/Point ）。

2.2 srv 定义

在您刚刚创建的 tutorial_interfaces/srv 目录中，创建一个名为 AddThreeInts.srv 的新文件，包含以下请求和响应结构：

int64 a
int64 b
int64 c
---
int64 sum

这是您的自定义服务，它请求三个整数，分别命名为 a 、 b 和 c ，并返回一个名为 sum 的整数。

3 `CMakeLists.txt`

要将您定义的接口转换为特定语言的代码（如 C++和 Python），以便它们可以在这些语言中使用，请将以下行添加到 CMakeLists.txt ：

find_package(geometry_msgs REQUIRED)
find_package(rosidl_default_generators REQUIRED)


rosidl_generate_interfaces(${PROJECT_NAME}
  "msg/Num.msg"
  "msg/Sphere.msg"
  "srv/AddThreeInts.srv"
  DEPENDENCIES geometry_msgs # Add packages that above messages depend on, in this case geometry_msgs for Sphere.msg
)

便条

在 rosidl_generate_interfaces 中的第一个参数（库名称）必须与${PROJECT_NAME}相匹配（见 https://github.com/ros2/rosidl/issues/441#issuecomment-591025515）。

cmake_minimum_required(VERSION 3.8)
# 设置CMake的最低版本要求为3.8


project(tutorial_interfaces)
# 定义项目名称为'tutorial_interfaces'


if(CMAKE_COMPILER_IS_GNUCXX OR CMAKE_CXX_COMPILER_ID MATCHES "Clang")
  add_compile_options(-Wall -Wextra -Wpedantic)
endif()
# 如果使用GNU C++编译器或Clang编译器，则添加编译选项-Wall -Wextra -Wpedantic


# find dependencies
# 查找依赖项
find_package(ament_cmake REQUIRED)
# 查找ament_cmake包，标记为必需


# uncomment the following section in order to fill in
# further dependencies manually.
# find_package(<dependency> REQUIRED)
# 取消注释以下部分以手动添加更多依赖项
# find_package(<dependency> REQUIRED)


find_package(geometry_msgs REQUIRED)
# 查找geometry_msgs包，标记为必需


find_package(rosidl_default_generators REQUIRED)
# 查找rosidl_default_generators包，标记为必需


rosidl_generate_interfaces(${PROJECT_NAME}
  "msg/Num.msg"
  "msg/Sphere.msg"
  "srv/AddThreeInts.srv"
  DEPENDENCIES geometry_msgs # Add packages that above messages depend on, in this case geometry_msgs for Sphere.msg
)
# 生成接口文件，包括Num.msg、Sphere.msg和AddThreeInts.srv
# 依赖项为geometry_msgs，因为Sphere.msg依赖于geometry_msgs


if(BUILD_TESTING)
  find_package(ament_lint_auto REQUIRED)
  # 如果启用了测试，查找ament_lint_auto包，标记为必需


  # the following line skips the linter which checks for copyrights
  # comment the line when a copyright and license is added to all source files
  set(ament_cmake_copyright_FOUND TRUE)
  # 以下行跳过检查版权的linter
  # 当所有源文件添加了版权和许可证时，注释掉该行


  # the following line skips cpplint (only works in a git repo)
  # comment the line when this package is in a git repo and when
  # a copyright and license is added to all source files
  set(ament_cmake_cpplint_FOUND TRUE)
  # 以下行跳过cpplint检查（仅在git仓库中有效）
  # 当该包在git仓库中且所有源文件添加了版权和许可证时，注释掉该行


  ament_lint_auto_find_test_dependencies()
  # 自动查找测试依赖项
endif()


ament_package()
# 声明这是一个ament包

4 `package.xml`

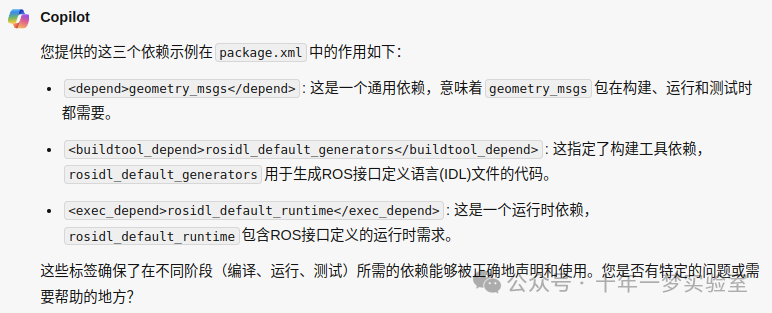

因为接口依赖于 rosidl_default_generators 来生成特定语言的代码，您需要声明一个对它的构建工具依赖。 rosidl_default_runtime 是一个运行时或执行阶段的依赖，稍后使用接口时需要它。 rosidl_interface_packages 是您的包 tutorial_interfaces 应该关联的依赖组的名称，使用 <member_of_group> 标签声明。

在 package.xml 的 <package> 元素内添加以下行：

<depend>geometry_msgs</depend>
<buildtool_depend>rosidl_default_generators</buildtool_depend>
<exec_depend>rosidl_default_runtime</exec_depend>

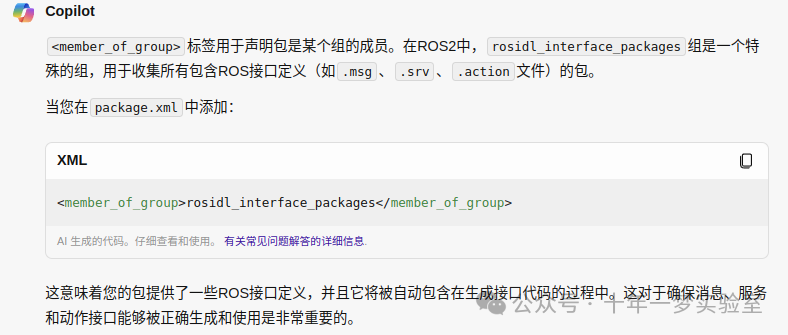

<member_of_group>rosidl_interface_packages</member_of_group>

<?xml version="1.0"?>
<!-- 定义XML版本为1.0 -->


<?xml-model href="http://download.ros.org/schema/package_format3.xsd" schematypens="http://www.w3.org/2001/XMLSchema"?>
<!-- 指定XML模式文件的位置和类型 -->


<package format="3">
  <!-- 定义包的格式版本为3 -->


  <name>tutorial_interfaces</name>
  <!-- 包的名称为'tutorial_interfaces' -->


  <version>0.0.0</version>
  <!-- 包的版本号为0.0.0 -->


  <description>Creating custom msg and srv files</description>
  <!-- 包的描述，待填写 -->


  <maintainer email="cxy@126.com">cxy</maintainer>
  <!-- 维护者信息，包含电子邮件地址 -->


  <license>Apache-2.0</license>
  <!-- 包的许可证类型为Apache-2.0 -->

  <buildtool_depend>ament_cmake</buildtool_depend>
  <!-- 构建工具依赖项为ament_cmake -->

  <depend>geometry_msgs</depend>
  <!-- 依赖项为geometry_msgs -->


  <buildtool_depend>rosidl_default_generators</buildtool_depend>
  <!-- 构建工具依赖项为rosidl_default_generators -->


  <exec_depend>rosidl_default_runtime</exec_depend>
  <!-- 运行时依赖项为rosidl_default_runtime -->


  <member_of_group>rosidl_interface_packages</member_of_group>
  <!-- 包属于rosidl_interface_packages组 -->

  <test_depend>ament_lint_auto</test_depend>
  <!-- 测试依赖项为ament_lint_auto -->


  <test_depend>ament_lint_common</test_depend>
  <!-- 测试依赖项为ament_lint_common -->


  <export>
    <!-- 导出部分 -->


    <build_type>ament_cmake</build_type>
    <!-- 构建类型为ament_cmake -->
  </export>
</package>

5. 构建 `tutorial_interfaces` 包

现在您的自定义接口包的所有部分都已就位，您可以构建该包。在您工作区的根目录 ( ~/ros2_ws ) 中，运行以下命令：

cxy@ubuntu2404-cxy:~/ros2_ws$ colcon build --packages-select tutorial_interfaces
Starting >>> tutorial_interfaces
Finished <<< tutorial_interfaces [26.0s]


Summary: 1 package finished [26.7s]

‍现在这些接口将能被其他 ROS 2 包发现。

6 确认消息和服务创建

在新终端中，运行以下命令以在您的工作区中（ ros2_ws ）对其进行源设置：

source install/setup.bash

现在您可以通过使用 ros2 interface show 命令来确认您的接口创建是否成功：

cxy@ubuntu2404-cxy:~/ros2_ws$ ros2 interface show tutorial_interfaces/msg/Num
int64 num

和

cxy@ubuntu2404-cxy:~/ros2_ws$ ros2 interface show tutorial_interfaces/msg/Sphere
geometry_msgs/Point center
  float64 x
  float64 y
  float64 z
float64 radius

和

cxy@ubuntu2404-cxy:~/ros2_ws$ ros2 interface show tutorial_interfaces/srv/AddThreeInts
int64 a
int64 b
int64 c
---
int64 sum

7 测试新接口

在这一步，您可以使用在之前教程中创建的包。对节点、 CMakeLists.txt 和 package.xml 文件进行一些简单的修改，将允许您使用新的接口。

7.1 测试 `Num.msg` 与发布/订阅

在对之前教程中创建的发布者/订阅者包进行一些修改（C++或 Python）后，您可以看到 Num.msg 的实际运行。由于您将标准字符串消息更改为数字消息，输出将会有些许不同。

发布者

C++

#include <chrono> // 包含chrono库，用于处理时间。
#include <memory> // 包含memory库，用于处理智能指针。


#include "rclcpp/rclcpp.hpp" // 包含ROS2 C++客户端库的头文件。
#include "tutorial_interfaces/msg/num.hpp" // 导入自定义消息Num的头文件。


using namespace std::chrono_literals; // 使用std::chrono_literals命名空间，允许使用后缀如500ms表示时间。


// 定义一个MinimalPublisher类，继承自rclcpp::Node。
class MinimalPublisher : public rclcpp::Node
{
public:
  MinimalPublisher()
  : Node("minimal_publisher"), count_(0) // 初始化Node，并设置节点名称为'minimal_publisher'，计数器count_初始化为0。
  {
    publisher_ = this->create_publisher<tutorial_interfaces::msg::Num>("topic", 10); // 创建发布者对象，发布Num类型的消息到'topic'话题，队列大小为10。


    auto timer_callback = [this](){ // 定义定时器回调函数。
      auto message = tutorial_interfaces::msg::Num(); // 创建Num类型的消息实例。
      message.num = this->count_++; // 将计数器count_的值赋给消息的num字段，并将count_加1。
      RCLCPP_INFO_STREAM(this->get_logger(), "Publishing: '" << message.num << "'"); // 使用流式日志记录发布的消息。
      publisher_->publish(message); // 发布消息。
    };
    timer_ = this->create_wall_timer(500ms, timer_callback); // 创建定时器，每500毫秒调用一次timer_callback函数。
  }


private:
  rclcpp::TimerBase::SharedPtr timer_; // 定义定时器智能指针。
  rclcpp::Publisher<tutorial_interfaces::msg::Num>::SharedPtr publisher_; // 定义发布者对象的智能指针。
  size_t count_; // 定义计数器变量。
};


int main(int argc, char * argv[])
{
  rclcpp::init(argc, argv); // 初始化ROS2。
  rclcpp::spin(std::make_shared<MinimalPublisher>()); // 创建MinimalPublisher对象并进入循环等待回调。
  rclcpp::shutdown(); // 关闭ROS2。
  return 0; // 返回0表示程序正常退出。
}

Python

import rclpy # 导入ROS2 Python客户端库。
from rclpy.node import Node # 从rclpy.node模块导入Node类。


from tutorial_interfaces.msg import Num # 导入自定义消息Num。


# 定义一个MinimalPublisher类，它继承自Node类。
class MinimalPublisher(Node):


    def __init__(self):
        super().__init__('minimal_publisher') # 初始化Node，并设置节点名称为'minimal_publisher'。
        self.publisher_ = self.create_publisher(Num, 'topic', 10) # 创建发布者对象，发布Num类型的消息到'topic'话题，队列大小为10。
        timer_period = 0.5 # 设置定时器周期为0.5秒。
        self.timer = self.create_timer(timer_period, self.timer_callback) # 创建定时器，调用timer_callback函数。
        self.i = 0 # 初始化计数器i。


    def timer_callback(self):
        msg = Num() # 创建Num类型的消息实例。
        msg.num = self.i # 将计数器i的值赋给消息的num字段。
        self.publisher_.publish(msg) # 发布消息。
        self.get_logger().info('Publishing: "%d"' % msg.num) # 记录日志信息，显示发布的数字。
        self.i += 1 # 计数器i加1。


# main函数作为程序入口点。
def main(args=None):
    rclpy.init(args=args) # 初始化ROS2。


    minimal_publisher = MinimalPublisher() # 创建MinimalPublisher对象。


    rclpy.spin(minimal_publisher) # 进入循环等待回调。


    minimal_publisher.destroy_node() # 销毁节点。
    rclpy.shutdown() # 关闭ROS2。


# 当该脚本被直接运行时，调用main函数。
if __name__ == '__main__':
    main()

订阅者

C++

#include <functional> // 包含functional头文件，用于函数对象和预定义的函数。
#include <memory> // 包含memory头文件，用于管理动态内存。


#include "rclcpp/rclcpp.hpp" // 包含ROS2 C++客户端库的头文件。
#include "tutorial_interfaces/msg/num.hpp" // 导入自定义消息Num。


using std::placeholders::_1; // 使用占位符_1，它是std::placeholders命名空间中的一个对象。


// 定义一个MinimalSubscriber类，它继承自rclcpp::Node类。
class MinimalSubscriber : public rclcpp::Node
{
public:
  MinimalSubscriber()
  : Node("minimal_subscriber") // 初始化Node，并设置节点名称为'minimal_subscriber'。
  {
    auto topic_callback = [this](const tutorial_interfaces::msg::Num & msg){ // 定义一个lambda函数作为话题回调。
      RCLCPP_INFO_STREAM(this->get_logger(), "I heard: '" << msg.num << "'"); // 使用流式日志记录接收到的消息。
    };
    subscription_ = this->create_subscription<tutorial_interfaces::msg::Num>( // 创建订阅对象。
      "topic", 10, topic_callback); // 订阅名为'topic'的话题，队列大小为10，回调函数为topic_callback。
  }


private:
  rclcpp::Subscription<tutorial_interfaces::msg::Num>::SharedPtr subscription_; // 定义订阅对象的智能指针。
};


// main函数作为程序入口点。
int main(int argc, char * argv[])
{
  rclcpp::init(argc, argv); // 初始化ROS2。
  rclcpp::spin(std::make_shared<MinimalSubscriber>()); // 创建MinimalSubscriber对象并进入循环等待回调。
  rclcpp::shutdown(); // 关闭ROS2。
  return 0; // 返回0表示程序正常退出。
}

Python

import rclpy # 导入ROS2 Python客户端库。
from rclpy.node import Node # 从rclpy模块导入Node类。


from tutorial_interfaces.msg import Num # 导入自定义消息Num。


# 定义一个MinimalSubscriber类，它继承自Node类。
class MinimalSubscriber(Node):


    def __init__(self):
        super().__init__('minimal_subscriber') # 初始化Node，并设置节点名称为'minimal_subscriber'。
        self.subscription = self.create_subscription(
            Num, # 设置订阅的消息类型为Num。
            'topic', # 设置订阅的话题名称为'topic'。
            self.listener_callback, # 设置回调函数为listener_callback。
            10) # 设置队列大小为10。
        self.subscription # 这行代码实际上没有执行任何操作，只是重复了上一行创建的订阅对象。


    def listener_callback(self, msg):
        self.get_logger().info('I heard: "%d"' % msg.num) # 定义回调函数，当接收到消息时打印消息内容。


# 定义main函数作为程序入口点。
def main(args=None):
    rclpy.init(args=args) # 初始化ROS2。


    minimal_subscriber = MinimalSubscriber() # 创建MinimalSubscriber对象。


    rclpy.spin(minimal_subscriber) # 进入循环，等待并处理回调函数。


    minimal_subscriber.destroy_node() # 销毁节点。
    rclpy.shutdown() # 关闭ROS2。


# 当该脚本被直接运行时，调用main函数。
if __name__ == '__main__':
    main()

CMakeLists.txt 添加以下行（仅限 C++）：

#...


find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(tutorial_interfaces REQUIRED)                      # CHANGE


add_executable(talker src/publisher_member_function.cpp)
ament_target_dependencies(talker rclcpp tutorial_interfaces)    # CHANGE


add_executable(listener src/subscriber_member_function.cpp)
ament_target_dependencies(listener rclcpp tutorial_interfaces)  # CHANGE


install(TARGETS
  talker
  listener
  DESTINATION lib/${PROJECT_NAME})


ament_package()

package.xml 添加以下行：

C++

<depend>tutorial_interfaces</depend>

Python

<exec_depend>tutorial_interfaces</exec_depend>

在进行上述编辑并保存所有更改后，构建包：

C++

colcon build --packages-select cpp_pubsub

Python

colcon build --packages-select py_pubsub

然后打开两个新的终端，在每个终端中运行 source ros2_ws ，并执行：

C++

ros2 run cpp_pubsub talker
ros2 run cpp_pubsub listener

Python

ros2 run py_pubsub talker
ros2 run py_pubsub listener

由于 Num.msg 仅传递一个整数，因此发布者应该只发布整数值，而不是它之前发布的字符串：

[INFO] [minimal_publisher]: Publishing: '0'
[INFO] [minimal_publisher]: Publishing: '1'
[INFO] [minimal_publisher]: Publishing: '2'

7.2 测试 `AddThreeInts.srv` 与服务/客户端

通过对之前教程中创建的服务/客户端包（C++或 Python）进行一些修改，您可以看到 AddThreeInts.srv 的实际运行效果。由于您将原始的两个整数请求 srv 更改为三个整数请求 srv，所以输出会有些许不同。

服务端

C++

#include "rclcpp/rclcpp.hpp" // 包含ROS2 C++客户端库的头文件。
#include "tutorial_interfaces/srv/add_three_ints.hpp" // 包含自定义服务AddThreeInts的头文件。


#include <memory> // 包含内存管理的头文件。


// 定义一个处理服务请求的函数。
void add(const std::shared_ptr<tutorial_interfaces::srv::AddThreeInts::Request> request,
         std::shared_ptr<tutorial_interfaces::srv::AddThreeInts::Response> response)
{
  response->sum = request->a + request->b + request->c; // 计算请求中三个整数的和，并将结果赋值给响应对象的sum属性。
  RCLCPP_INFO(rclcpp::get_logger("rclcpp"), "Incoming request\na: %ld b: %ld c: %ld",
              request->a, request->b, request->c); // 使用ROS2日志系统打印请求信息。
  RCLCPP_INFO(rclcpp::get_logger("rclcpp"), "sending back response: [%ld]", (long int)response->sum); // 打印响应信息。
}


int main(int argc, char **argv)
{
  rclcpp::init(argc, argv); // 初始化ROS2。


  // 创建一个Node对象。
  std::shared_ptr<rclcpp::Node> node = rclcpp::Node::make_shared("add_three_ints_server");


  // 创建一个服务，并指定服务类型、服务名称和处理函数。
  rclcpp::Service<tutorial_interfaces::srv::AddThreeInts>::SharedPtr service =
    node->create_service<tutorial_interfaces::srv::AddThreeInts>("add_three_ints", &add);


  RCLCPP_INFO(rclcpp::get_logger("rclcpp"), "Ready to add three ints."); // 打印准备就绪的信息。


  rclcpp::spin(node); // 进入循环，等待并处理回调函数。
  rclcpp::shutdown(); // 关闭ROS2。
}

Python:

from tutorial_interfaces.srv import AddThreeInts # 从tutorial_interfaces服务中导入AddThreeInts服务。


import rclpy # 导入rclpy模块，它是ROS2客户端库的Python接口。
from rclpy.node import Node # 从rclpy.node模块导入Node类。


class MinimalService(Node): # 定义一个名为MinimalService的类，它继承自Node类。


    def __init__(self): # 类的初始化函数。
        super().__init__('minimal_service') # 调用父类的初始化函数，并设置节点名称为'minimal_service'。
        self.srv = self.create_service(AddThreeInts, 'add_three_ints', self.add_three_ints_callback) # 创建一个服务，服务类型为AddThreeInts，服务名称为'add_three_ints'，并指定回调函数。


    def add_three_ints_callback(self, request, response): # 定义服务的回调函数。
        response.sum = request.a + request.b + request.c # 计算请求中三个整数的和，并将结果赋值给响应的sum字段。
        self.get_logger().info('Incoming request\na: %d b: %d c: %d' % (request.a, request.b, request.c)) # 打印请求信息。


        return response # 返回响应。


def main(args=None): # 定义main函数。
    rclpy.init(args=args) # 初始化ROS2客户端库。


    minimal_service = MinimalService() # 创建MinimalService类的实例。


    rclpy.spin(minimal_service) # 将控制权交给ROS2，开始处理事件（例如服务请求）。


    rclpy.shutdown() # 关闭ROS2客户端库。


if __name__ == '__main__': # 如果该文件作为主程序运行。
    main() # 调用main函数。

客户端

C++

#include "rclcpp/rclcpp.hpp" // 包含RCLCPP库的头文件，它是ROS2客户端库的一部分。
#include "tutorial_interfaces/srv/add_three_ints.hpp" // 包含自定义服务AddThreeInts的头文件。


#include <chrono> // 包含C++标准库中的chrono库，用于处理时间。
#include <cstdlib> // 包含C++标准库中的cstdlib库，提供通用工具函数。
#include <memory> // 包含C++标准库中的memory库，提供智能指针等内存管理功能。


using namespace std::chrono_literals; // 使用std::chrono_literals命名空间，允许我们使用时间字面量（例如1s）。


int main(int argc, char **argv) // 主函数，程序入口点。
{
  rclcpp::init(argc, argv); // 初始化ROS2客户端库。


  if (argc != 4) { // 如果命令行参数不等于4（程序名+三个整数）。
      RCLCPP_INFO(rclcpp::get_logger("rclcpp"), "usage: add_three_ints_client X Y Z"); // 打印使用方法。
      return 1; // 返回1，表示错误。
  }


  std::shared_ptr<rclcpp::Node> node = rclcpp::Node::make_shared("add_three_ints_client"); // 创建一个名为"add_three_ints_client"的ROS2节点。
  rclcpp::Client<tutorial_interfaces::srv::AddThreeInts>::SharedPtr client = // 创建一个服务客户端，用于调用AddThreeInts服务。
    node->create_client<tutorial_interfaces::srv::AddThreeInts>("add_three_ints");


  auto request = std::make_shared<tutorial_interfaces::srv::AddThreeInts::Request>(); // 创建一个AddThreeInts服务请求。
  request->a = atoll(argv[1]); // 将第一个命令行参数转换为长整型并赋值给请求的a成员。
  request->b = atoll(argv[2]); // 将第二个命令行参数转换为长整型并赋值给请求的b成员。
  request->c = atoll(argv[3]); // 将第三个命令行参数转换为长整型并赋值给请求的c成员。


  while (!client->wait_for_service(1s)) { // 循环等待服务变得可用。
    if (!rclcpp::ok()) { // 如果ROS2客户端库不再运行（例如，如果有人按下Ctrl+C）。
      RCLCPP_ERROR(rclcpp::get_logger("rclcpp"), "Interrupted while waiting for the service. Exiting."); // 打印错误信息并退出。
      return 0; // 返回0，表示正常退出。
    }
    RCLCPP_INFO(rclcpp::get_logger("rclcpp"), "service not available, waiting again..."); // 打印信息，服务不可用，再次等待。
  }


  auto result = client->async_send_request(request); // 异步发送服务请求，并返回一个包含结果的future对象。
  // 等待结果。
  if (rclcpp::spin_until_future_complete(node, result) ==
    rclcpp::FutureReturnCode::SUCCESS)
  {
    RCLCPP_INFO(rclcpp::get_logger("rclcpp"), "Sum: %ld", result.get()->sum); // 如果调用成功，打印出结果之和。
  } else {
    RCLCPP_ERROR(rclcpp::get_logger("rclcpp"), "Failed to call service add_three_ints"); // 如果调用失败，打印错误信息。
  }


  rclcpp::shutdown(); // 关闭ROS2客户端库。
  return 0; // 返回0，表示程序正常退出。
}

Python

from tutorial_interfaces.srv import AddThreeInts  # 导入服务AddThreeInts
import sys
import rclpy
from rclpy.node import Node


class MinimalClientAsync(Node):


    def __init__(self):
        super().__init__('minimal_client_async')  # 初始化节点名为'minimal_client_async'
        self.cli = self.create_client(AddThreeInts, 'add_three_ints')  # 创建客户端，服务类型为AddThreeInts，服务名称为'add_three_ints'
        while not self.cli.wait_for_service(timeout_sec=1.0):
            self.get_logger().info('service not available, waiting again...')  # 如果服务不可用，则等待
        self.req = AddThreeInts.Request()  # 创建一个请求


    def send_request(self):
        self.req.a = int(sys.argv[1])  # 设置请求的第一个整数参数
        self.req.b = int(sys.argv[2])  # 设置请求的第二个整数参数
        self.req.c = int(sys.argv[3])  # 设置请求的第三个整数参数
        self.future = self.cli.call_async(self.req)  # 异步调用服务


def main(args=None):
    rclpy.init(args=args)


    minimal_client = MinimalClientAsync()  # 创建MinimalClientAsync类的实例
    minimal_client.send_request()  # 发送请求


    while rclpy.ok():
        rclpy.spin_once(minimal_client)  # 单次旋转节点，等待响应
        if minimal_client.future.done():
            try:
                response = minimal_client.future.result()  # 获取响应结果
            except Exception as e:
                minimal_client.get_logger().info(
                    'Service call failed %r' % (e,))  # 如果调用服务失败，则打印错误信息
        else:
            minimal_client.get_logger().info(
                'Result of add_three_ints: for %d + %d + %d = %d' %
                (minimal_client.req.a, minimal_client.req.b, minimal_client.req.c, response.sum))  # 打印服务调用结果
        break


    minimal_client.destroy_node()  # 销毁节点
    rclpy.shutdown()  # 关闭rclpy


if __name__ == '__main__':
    main()

CMakeLists.txt

添加以下行（仅限 C++）：

#...


find_package(ament_cmake REQUIRED)
find_package(rclcpp REQUIRED)
find_package(tutorial_interfaces REQUIRED)         # CHANGE


add_executable(server src/add_two_ints_server.cpp)
ament_target_dependencies(server
  rclcpp tutorial_interfaces)                      # CHANGE


add_executable(client src/add_two_ints_client.cpp)
ament_target_dependencies(client
  rclcpp tutorial_interfaces)                      # CHANGE


install(TARGETS
  server
  client
  DESTINATION lib/${PROJECT_NAME})


ament_package()

package.xml 添加以下行：

C++

<depend>tutorial_interfaces</depend>

Python

<exec_depend>tutorial_interfaces</exec_depend>

在进行上述编辑并保存所有更改后，构建包：

C++

colcon build --packages-select cpp_srvcli

Python

colcon build --packages-select py_srvcli

然后打开两个新的终端，在每个终端中运行 source ros2_ws ，并执行：

C++

ros2 run cpp_srvcli server
ros2 run cpp_srvcli client 2 3 1

Python

ros2 run py_srvcli service
ros2 run py_srvcli client 2 3 1

摘要

在本教程中，您学习了如何在自己的包中创建自定义接口，以及如何在其他包中使用这些接口。

这个教程只是简单介绍了如何定义自定义接口。您可以在关于 ROS 2 接口中了解更多信息。

下一步

下一教程将介绍更多在 ROS 2 中使用接口的方法。https://docs.ros.org/en/jazzy/Concepts/Basic/About-Interfaces.html

【ROS2】初级：客户端-创建自定义 msg 和 srv 文件

背景

先决条件

任务

1. 创建一个新包

2. 创建自定义定义

2.1 消息定义

2.2 srv 定义

3 CMakeLists.txt

4 package.xml

5. 构建 tutorial_interfaces 包

6 确认消息和服务创建

7 测试新接口

7.1 测试 Num.msg 与发布/订阅

7.2 测试 AddThreeInts.srv 与服务/客户端

摘要

下一步

3 `CMakeLists.txt`

4 `package.xml`

5. 构建 `tutorial_interfaces` 包

7.1 测试 `Num.msg` 与发布/订阅

7.2 测试 `AddThreeInts.srv` 与服务/客户端
