RequestTransferExit（0x37） service请求传输退出服务

服务	SID	描述
RequestTransferExit 请求传输退出	0x37	client要求终止数据传输。

1 $0x37 RequestTransferExit诊断服务描述

该服务由client使用，以终止client和server之间的数据传输（upload上传或download下载）。

重要的是 - server和client应满足ISO 14229-1的7.5章节中规定的请求和响应消息行为。

2 0x37服务请求消息

2.1 0x37服务请求消息定义

表408 - 请求消息定义

A_Data byte	参数名称	Cvt	字节值	助记符
#1	RequestTransferExit Request SID 请求传输退出请求SID	M	0x37	RTE
#2 : #n	transferRequestParameterRecord[] = [ transferRequestParameter#1 : transferRequestParameter#m ]	U : U	0x00 – 0xFF : 0x00 – 0xFF	TRPR_ TRTP_ : TRTP_

2.2 0x37服务请求消息子功能参数$ Level（LEV_）定义

此服务不使用子功能参数。

2.3 0x37服务请求消息数据参数定义

表409 - 请求消息数据参数定义

定义

transferRequestParameterRecord传输请求参数记录 该参数记录包含server所需的参数，以支持数据的传输。该参数的格式和长度由汽车制造商决定。

3 0x37服务肯定响应消息

3.1 0x37服务肯定响应消息定义

表410 - 肯定响应消息定义

A_Data byte	参数名称	Cvt	字节值	助记符
#1	RequestTransferExit Response SID 请求传输退出响应SID	M	0x77	RTEPR
#2 : #n	transferResponseParameterRecord[] = [ transferResponseParameter#1 : transferResponseParameter#m ]	U : U	0x00 – 0xFF : 0x00 – 0xFF	TREPR_ TREP_ : TREP

3.2 0x37服务肯定响应消息数据参数定义

表411 - 响应消息数据参数定义

定义

transferResponseParameterRecord传输响应参数记录 该参数应包含client所需的参数，以支持数据的传输。该参数的格式和长度由汽车制造商决定。

4 0x37服务支持的否定响应代码（NRC_）

对于这项服务，应执行以下negative response code否定响应代码。表412中记录了每个响应代码会发生的情况。如果错误情况适用于server，应使用列出的negative response否定响应。

表412 - 支持的否定响应代码

NRC	描述	助记符
0x13	incorrectMessageLengthOrInvalidFormat消息长度不正确或格式无效 如果信息的长度有误，应返回该NRC。	IMLOIF
0x24	requestSequenceError请求序列错误 如果出现以下情况，该NRC将被返回： - 收到该服务的请求时，编程过程尚未完成； - RequestDownload或RequestUpload服务未被激活；	RSE
0x31	requestOutOfRange请求超出范围 如果transferRequestParameterRecord包含无效的数据，则应返回该NRC。	ROOR
0x72	generalProgrammingFailure一般编程失败 如果server在最终完成client和server之间的数据传输时检测到错误（例如，通过完整性检查），则应返回该NRC。	GPF

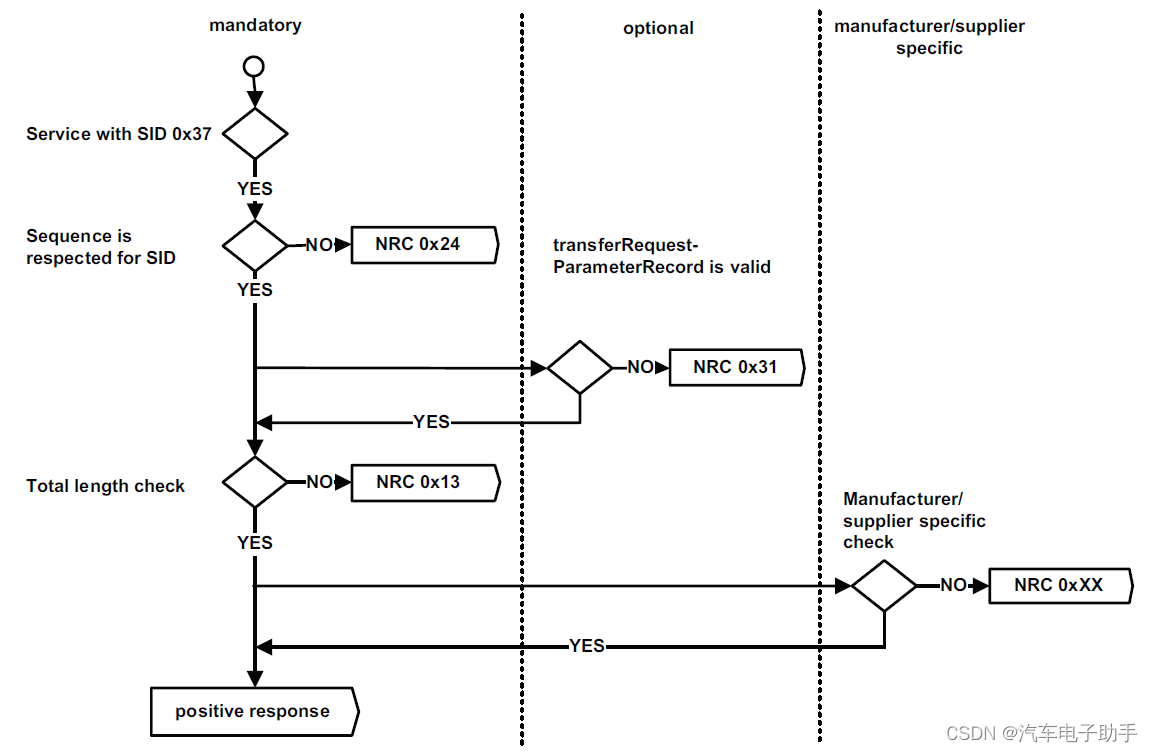

评价顺序记录在图29中。

图29 - NRC处理请求下载服务

5 示例：0x37 RequestTransferExit服务消息流

详见以下博文：

【ISO14229_UDS刷写】-6-$34,$35,$36,$37诊断服务用于downloading下载/uploading上载数据的消息流示例https://blog.youkuaiyun.com/qfmzhu/article/details/130895979

以上摘自《ISO 14229-1:2013》。
