TransferData（0x36） service传输数据服务

服务

SID

描述

TransferData

传输数据

0x36

client向server发送数据（download下载）或从server请求数据（upload上传）。

1 $0x36 TransferData诊断服务描述

TransferData服务被client用来从client向server（download下载）或从server向client（upload上传）传输数据。

数据传输方向由前面的RequestDownload或RequestUpload服务定义。如果client发起RequestDownload，要下载的数据将包括在TransferData请求消息的参数transferRequestParameter中。如果client发起了一个RequestUpload，要上传的数据就包括在TransferData响应消息中的参数transferResponseParameter中。

TransferData服务请求包括一个blockSequenceCounter，以便在多个TransferData请求序列中的TransferData服务失败时改进错误处理。当收到RequestDownload (0x34)或RequestUpload (0x35)请求消息时，server的blockSequenceCounter应被初始化为1。这意味着在RequestDownload (0x34)或RequestUpload (0x35)请求消息之后的第一个TransferData (0x36)请求消息以一个blockSequenceCounter为起点。

重要的是 - server和client应满足ISO 14229-1的7.5章节中规定的请求和响应信息行为。

2 0x36服务请求消息

2.1 0x36服务请求消息定义

表403 - 请求消息定义

A_Data byte

参数名称

Cvt

字节值

助记符

#1

TransferData Request SID

传输数据请求SID

M

0x36

TD

#2

blockSequenceCounter

块序列计数器

M

0x00 – 0xFF

BSC

#3

:

#n

transferRequestParameterRecord[] = [

transferRequestParameter#1

:

transferRequestParameter#m ]

C

:

U

0x00 – 0xFF

:

0x00 – 0xFF

TRPR_ TRTP_

:

TRTP_

C = Conditional有条件：如果下载正在进行，该参数是强制性的。

2.2 0x36服务请求消息子功能参数$ Level（LEV_）定义

此服务不使用子功能参数。

2.3 0x36服务请求消息数据参数定义

表404 - 请求消息数据参数定义

定义

blockSequenceCounter块序列计数器

BlockSequenceCounter参数值从RequestDownload(0x34)或RequestUpload(0x35)服务后的第一个TransferData请求的0x01处开始。它的值在每个后续的TransferData请求中都会增加1。当值为0xFF时，blockSequenceCounter会翻转，并在下一个TransferData请求信息中从0x00开始。

用例：

  • 如果一个下载数据的TransferData请求在server中被正确接收和处理，但positive response message没有到达client，那么client将确定一个应用层超时，并将重复相同的请求（包括相同的blockSequenceCounter）。server将收到重复的TransferData请求，并可以根据所包含的blockSequenceCounter来确定这个TransferData请求是重复的。server将立即发送positive response message，而不将数据再次写入其memory中。
  • 如果server没有正确接收到下载数据的TransferData请求，那么server将不会发送positive response message。client将确定应用层超时，并重复相同的请求（包括相同的blockSequenceCounter）。server将收到重复的TransferData请求，并可以根据包含的blockSequenceCounter确定这是一个新的TransferData。server将处理该服务，并将发送positive response message。
  • 如果一个上传数据的TransferData请求被server正确接收和处理，但positive response message没有到达client，那么client将确定应用层超时，并将重复相同的请求（包括相同的blockSequenceCounter）。server将收到重复的TransferData请求，并可以根据所包含的blockSequenceCounter来确定这个TransferData请求是重复的。server将立即发送positive response message，在其内存中再次访问先前提供的数据。
  • 如果server没有正确接收到上传数据的TransferData请求，那么server将不会发送一个positive response message。client将确定应用层超时，并重复相同的请求（包括相同的blockSequenceCounter）。server将收到重复的TransferData请求，并可以根据所包含的blockSequenceCounter来确定这是一个新的TransferData。server将处理该服务并发送positive response message。

transferRequestParameterRecord传输请求参数记录

该参数记录包含server所需的参数，以支持数据传输。该参数的格式和长度由汽车制造商决定。

例子：对于下载，transferRequestParameterRecord包括要传输的数据。

3 0x36服务肯定响应消息

3.1 0x36服务肯定响应消息定义

表405 - 肯定响应消息定义

A_Data byte

参数名称

Cvt

字节值

助记符

#1

TransferData Response SID

传输数据响应SID

M

0x76

TDPR

#2

blockSequenceCounter

块序列计数器

M

0x00 – 0xFF

BSC

#3

:

#n

transferResponseParameterRecord[] = [

transferResponseParameter#1

:

transferResponseParameter#m ]

C

:

U

0x00 – 0xFF

:

0x00 – 0xFF

TREPR_

TREP_

:

TREP

C = Conditional有条件的：如果上传正在进行，这个参数是强制性的。

3.2 0x36服务肯定响应消息数据参数定义

表406 - 响应消息数据参数定义

定义

blockSequenceCounter块序列计数器

这个参数是请求信息中blockSequenceCounter参数的回显。

transferResponseParameterRecord传输响应参数记录

该参数应包含client所需的参数，以支持数据的传输。该参数的格式和长度由汽车制造商决定。

例子：对于下载，参数transferResponseParameterRecord可以包括由server计算的校验和。对于上传，参数transferResponseParameterRecord包括上传的数据。对于下载，参数transferResponseParameterRecord不应重复transferRequestParameterRecord的内容。

4 0x36服务支持的否定响应代码（NRC_）

对于这项服务，应执行以下negative response code否定响应代码。表407中记录了每个响应代码会发生的情况。如果错误情况适用于server，应使用列出的negative response否定响应。

表407 - 支持的否定响应代码

NRC

描述

助记符

0x13

incorrectMessageLengthOrInvalidFormat消息长度不正确或格式无效

如果消息的长度不对（例如，消息长度不符合requestDownload服务的肯定响应中返回的maxNumberOfBlockLength参数的要求），则应发送该NRC。

IMLOIF

0x24

requestSequenceError请求序列错误

server应使用此响应代码：

-如果收到对该服务的请求时，RequestDownload或RequestUpload服务未被激活；

-如果RequestDownload或RequestUpload服务处于活动状态，但server已经收到由活动的RequestDownlod或RequestUpload服务中的memorySize参数决定的所有数据；

注：server应接受重复传输数据请求消息，该消息的blockSequenceCounter等于前一个传输数据请求消息中包含的blockSequenceCounter。

RSE

0x31

requestOutOfRange请求超出范围

如果出现以下情况，则应返回该NRC：

- TransferRequestParameterRecord包含额外的控制参数（例如额外的地址信息），并且该控制信息无效。

- TransferRequestParameterRecord与requestDownload或requestUpload服务参数maxNumberOfBlockLength不一致。

- TransferRequestParameterRecord与server的memory排列限制不一致。

ROOR

0x71

transferDataSuspended转移数据暂停

如果下载模块的长度不符合requestDownload服务的请求消息中发送的memorySize参数的要求，应返回该NRC。

TDS

0x72

generalProgrammingFailure一般编程失败

如果在下载数据期间，server在erasing擦除或programming编程永久存储设备（如Flash Memory）中的一个memory位置时检测到一个错误，则应返回该NRC。

GPF

0x73

wrongBlockSequenceCounter错误的块序列计数器

如果server检测到blockSequenceCounter的顺序有误，则应返回这个NRC。

注意：server应接受重复TransferData请求消息，其blockSequenceCounter等于前一个TransferData请求消息中包含的blockSequenceCounter。

WBSC

0x92 / 0x93

voltageTooHigh / voltageTooLow电压太高/电压太低

如果在server的主电源引脚上测得的电压超出了将数据下载到server的永久存储器（如Flash Memory）的可接受范围，则应视情况发送该返回代码。

VTH / VTL

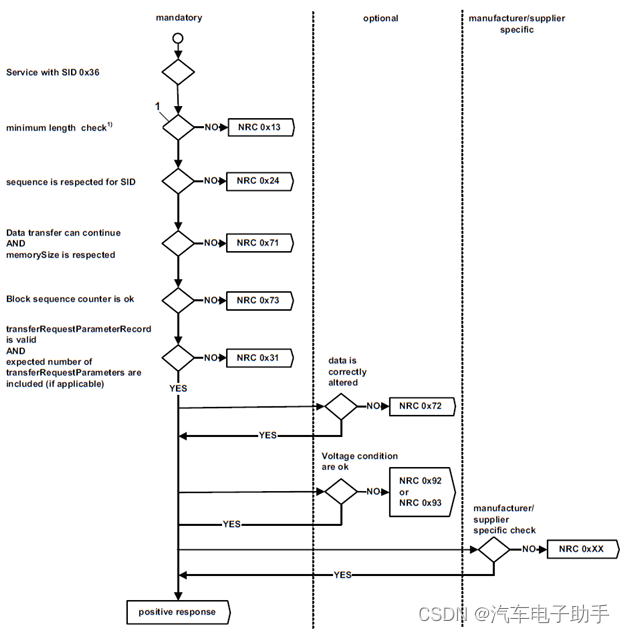

评价顺序记录在图28中。

Key

1)如果正在进行RequestUpload（SI + BSC），必须是2、

2)如果正在进行RequestDownload (SI + BSC + 最小TRPR_)，则至少为3。

图28 - NRC处理请求下载服务

5 示例：0x36 TransferData服务消息流

详见以下博文：

【ISO14229_UDS刷写】-6-$34,$35,$36,$37诊断服务用于downloading下载/uploading上载数据的消息流示例icon-default.png?t=N4P3https://blog.youkuaiyun.com/qfmzhu/article/details/130895979

以上摘自《ISO 14229-1:2013》。
