车载网络测试 - UDS诊断篇 - 诊断刷写($34/$36/$37)





          随着OTA的普及，以及最近几年车载行业的蓬勃发展，越来越多的ECU都在支持刷写升级，刷写分为CAN/CANFD刷写、路由刷写、DoIP刷写等（LIN刷写除外）；然而无论是哪种刷写模式几乎都无法避开$34、$36、$37这三个服务，因此今天我们暂不讲完整的刷写流程，先来认识一下这3个服务的功能用途及组成。

34服务

功能：获取DUT支持的单次刷写命令的最大长度

命令格式（请求&应答）：

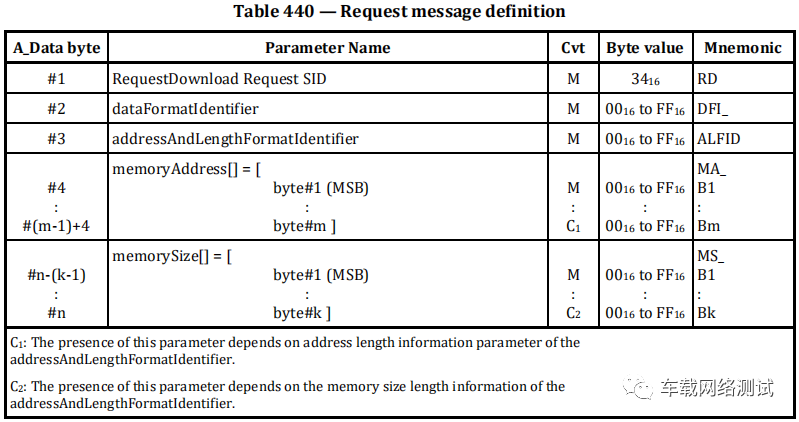

诊断请求：

#1：34服务

#2：dataFormatIdentifier，一般使用默认值00；高四位表示Compression Method，第四位表示Encryping Method；一般都未使用，使用默认值

#3：addressAndLengthFormatIdentifier，高四位（bit7-4）memorySize代表长度；低四位（bit3-0）表示memory Address的长度。

#4：memoryAddress，开始刷写（下载）的起始位置地址

#5：memorySize，从开始刷写到刷写结束的文件长度。

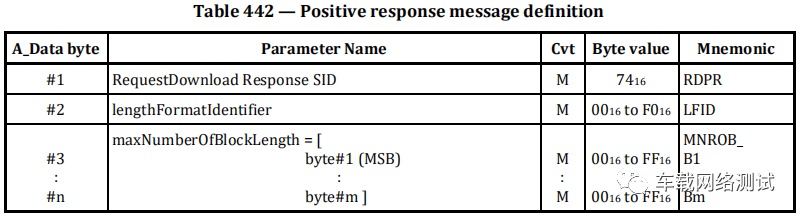

肯定应答：

#1：对34服务肯定应答74

#2：lengthFormatIdentifier，高四位表示参数maxNumberOfBlockLength的长度，低四位为保留位。

#3...：maxNumberOfBlockLength，表示用户每次传输数据的请求中包含的最大字节数。

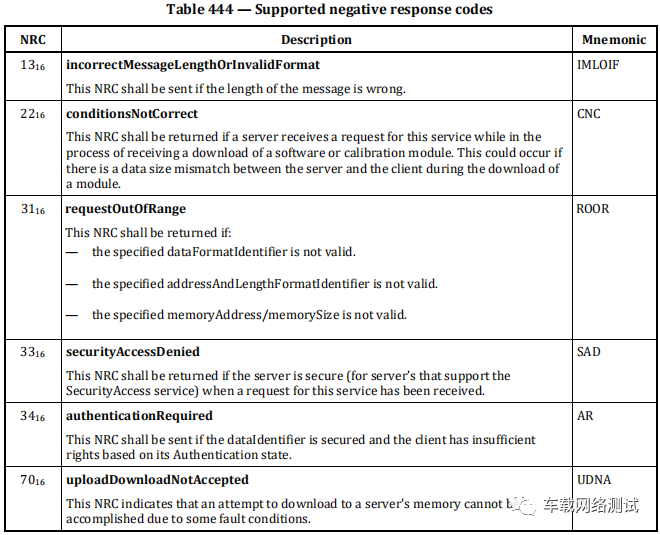

否定应答：

36服务

功能：诊断刷写进行数据传输

命令格式（请求&应答）：

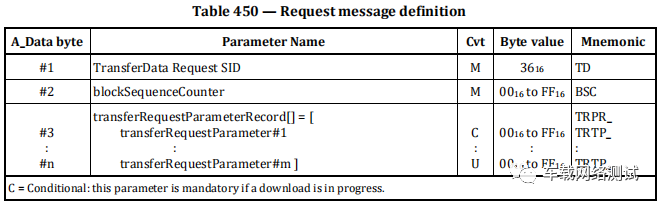

诊断请求：

#1：36服务

#2：blockSequenceCounter，变化规律为36 01 - 36 02 ··········· 36 FF 36 00 - 36 01 ········ 36 FF - 36 00 - 36 01 ········ 36 FF ···········直到刷写结束。

#3 ··· n：transferRequestParameterRecord，代表每次要刷写到DUT的数据内容。

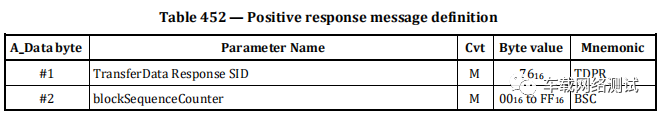

肯定应答：

#1：对36服务肯定应答76

#2：blockSequenceCounter，对应36服务请求的blockSequenceCounter。

例如：36 01 + data

          76 01肯定应答

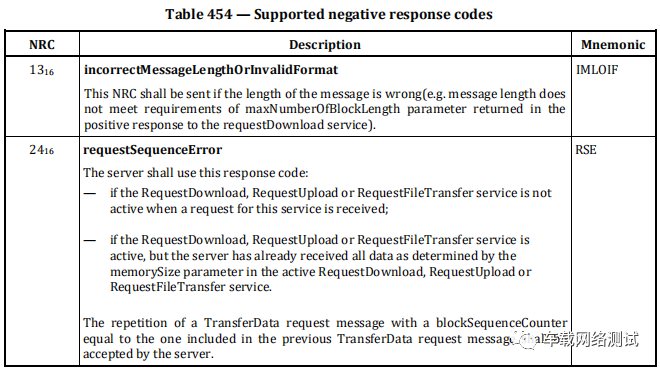

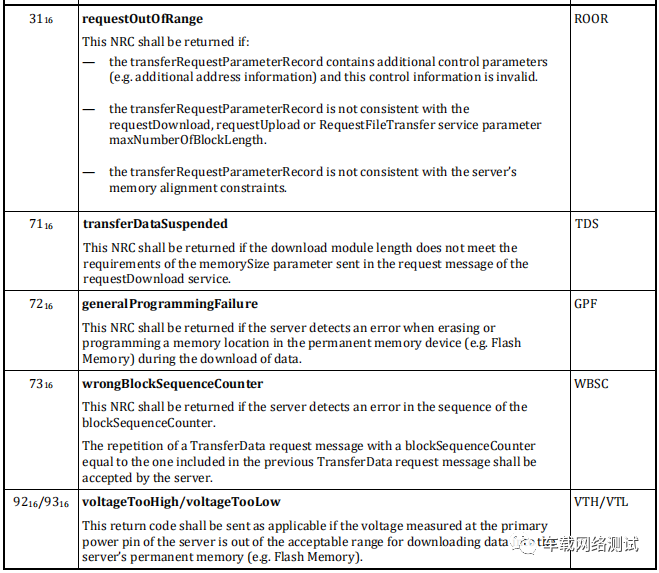

否定应答：

37服务

功能：请求结束刷写

命令格式（请求&应答）：

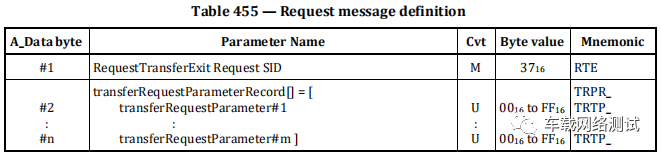

诊断请求：

#1：37服务

#2 ··· n：transferRequestParameterRecord，由主机厂定义，一般只需发送37即可，不带任何参数，不过实际情况可能要根据各个主机厂定义。

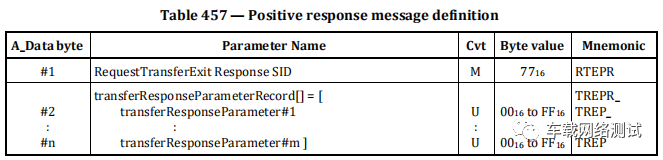

肯定应答：

#1：对37服务肯定应答77

#2 ··· n：transferRequestParameterRecord，由主机厂定义，一般只需发送37即可，不带任何参数，不过实际情况可能要根据各个主机厂定义。

例如：37

          77 肯定应答

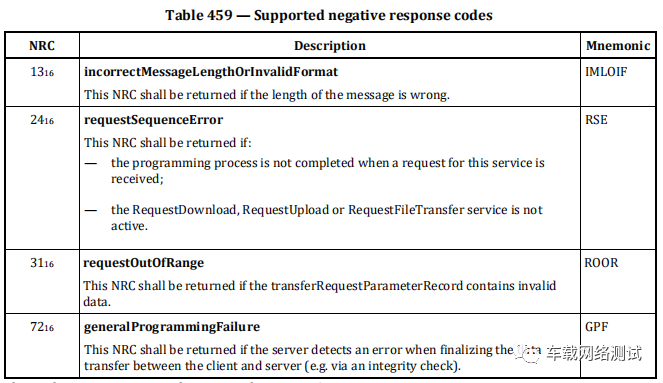

否定应答：
