1 连续赋值延时

给连续赋值的延时值指定了赋值运算符右侧操作数数值改变到左侧操作数完成赋值需要的时间。
变为上升沿、下降沿、高阻态的延时可以配置为不同值。

需要区分两种延时赋值：

为连续赋值语句指定延时值。延时是连续赋值的一部分。
在net声明时指定的Net delay，然后对net进行连续赋值。

1.1 Net类型声明中的定义延迟(Net delay)

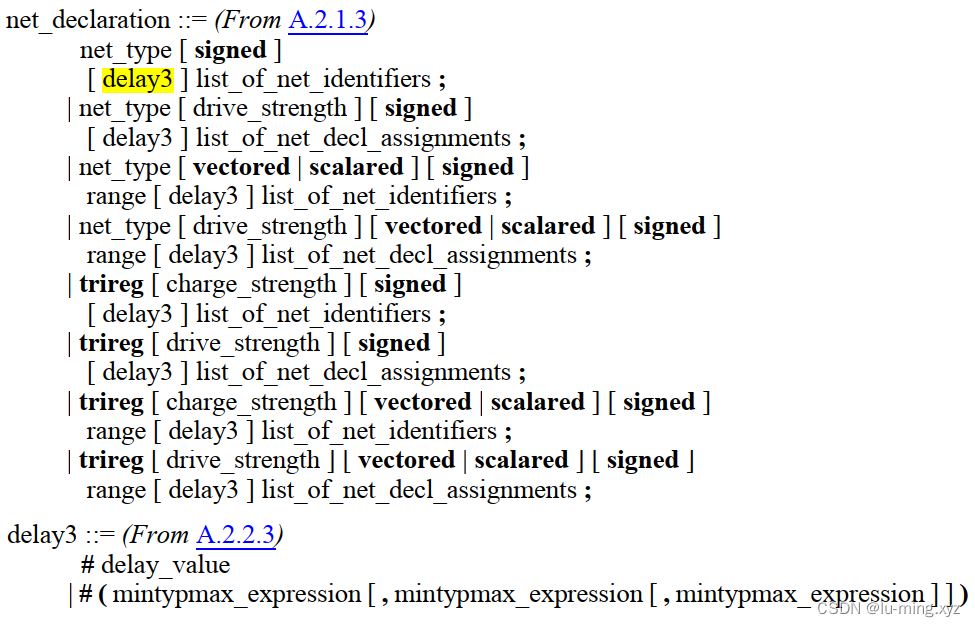

IEEE Verilog 2005标准的 Net 类型定义语法：

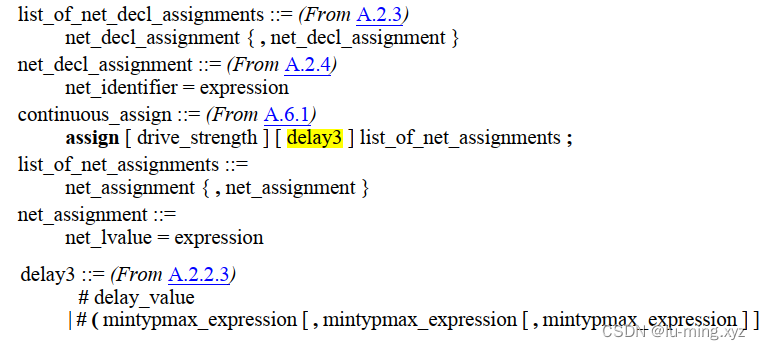

在这里插入图片描述

每个net最多可以指定3个延时值，对于gate和net来说，当没有给定延时值，默认值default delay为0。其他情况：

当给定一个延时值，这个延时指定所有传播延时。
当给定两个延时值，第一个值指定上升沿延时，第二个值指定下降沿延时。信号变为高阻抗或未知时的延迟应为两个延迟值中较小的一个。
当给定三个延时值：
- 第一个延时值用于转变为1的情况（上升沿延时）
- 第二个延时值用于转变为0的情况（下降沿延时）
- 第三个延时值用于转变为高阻态的情况。

例子：

and #(10) a1 (out, in1, in2); // only one delay
and #(10,12) a2 (out, in1, in2); // rise and fall delays
bufif0 #(10,12,11) b3 (out, in
