Modelsim搭建具有各组件的UVM验证平台

记录一下《UVM实战（卷I）》学习笔记。

这节的 dut 与第一节是一样的，直接对输入打拍输出：

module dut(clk,
           rst_n,
           rxd,
           rx_dv,
           txd,
           tx_en);
input clk;
input rst_n;
input[7:0] rxd;
input rx_dv;
output [7:0] txd;
output tx_en;

reg[7:0] txd;
reg tx_en;

always @(posedge clk) begin
   if(!rst_n) begin
      txd <= 8'b0;
      tx_en <= 1'b0;
   end
   else begin
      txd <= rxd;
      tx_en <= rx_dv;
   end
end
endmodule

1 加入 transaction

一般物理协议传输都是以帧或包为单位，很少以bit或byte为单位进行数据交换。

transaction 用于模拟这种实际情况，一笔 transaction 就是一个包。

注意：

• my_transaction的基类是uvm_sequence_item。只有从uvm_sequence_item派生的transaction才可以使用UVM中强大的sequence机制。
• 没有使用uvm_component_utils宏来实现factory机制，而是使用了uvm_object_utils。

书本例程 my_transaction.sv 定义了一个简单的以太网的 transaction 。

在my_driver中实现基于transaction的驱动。

my_driver中定义的 main_phase 实现 transaction 的例化，然后 drive_one_pkt 任务的作用是将这个包按 byte 传输出去。

添加相关源文件，然后定义 modelsim do文件：

cd D:/prj/uvm_prj/demo2.3.1
vlib work
set UVM_PATH C:/software/FPGA/modeltech64_10.5/verilog_src/uvm-1.1d/src
set SRC_PATH .
vlog +incdir+$UVM_PATH $UVM_PATH/uvm_pkg.sv $SRC_PATH/top_tb.sv $SRC_PATH/dut.sv
vsim -novopt -sv_lib C:/software/FPGA/modeltech64_10.5/uvm-1.1d/win64/uvm_dpi work.top_tb
add wave -position insertpoint sim:/top_tb/*
run 2us

定义批处理文件 ：

vsim -do demo.do

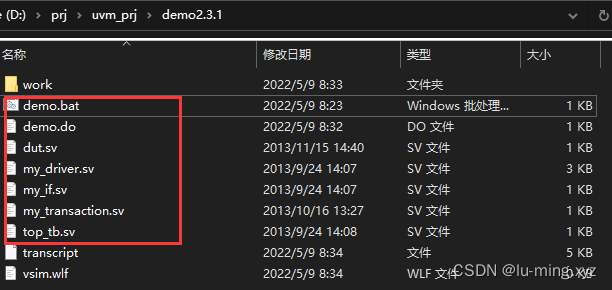

文件列表：

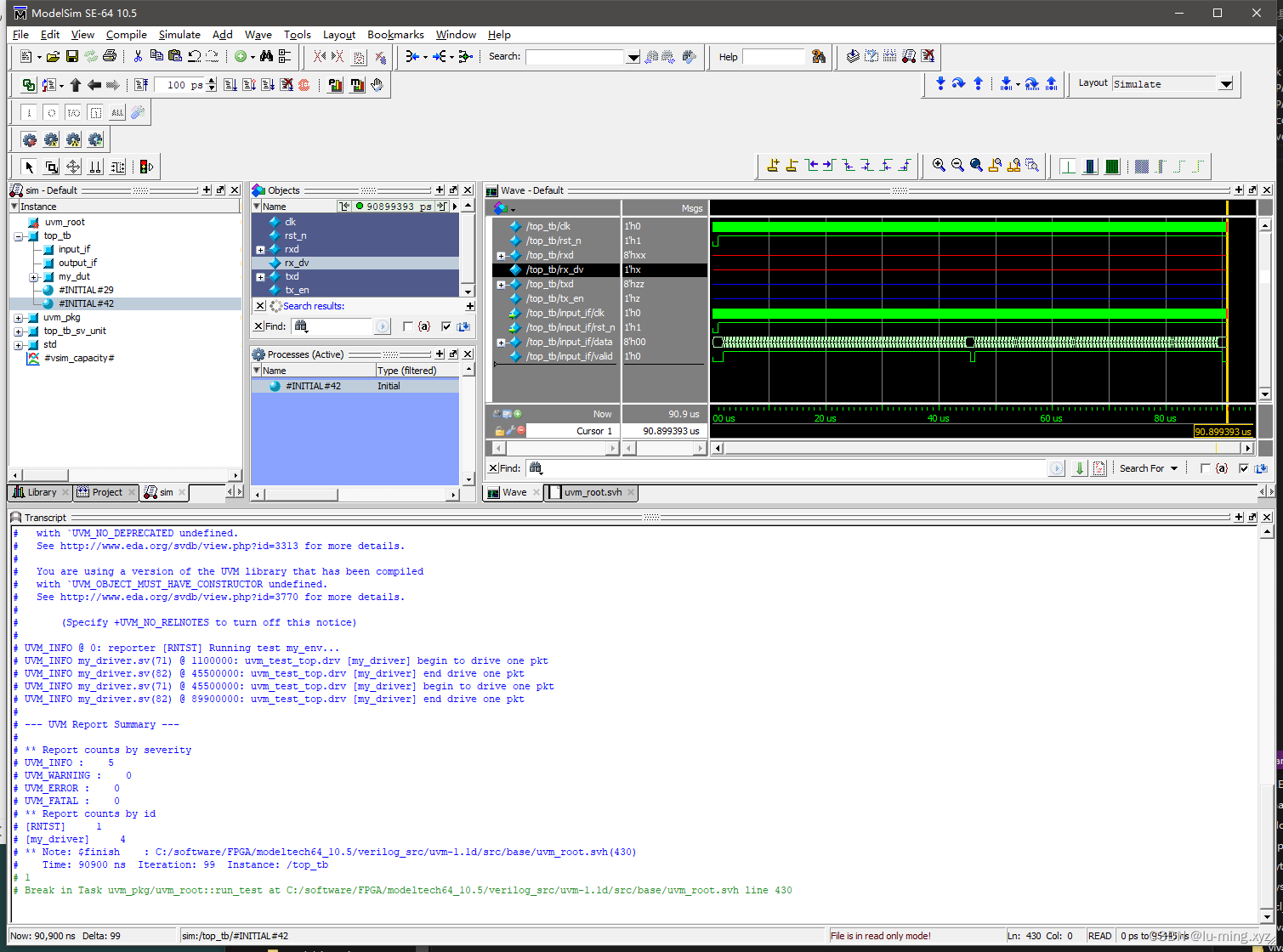

仿真结果：

在 my_driver 的 main_phase 可以看到，产生了两个随机包，然后发送出去，这与仿真结果相符合。

2 加入 env

定义好了组件，验证平台的什么位置对它们进行实例化？

引入一个容器类，在这个容器类中实例化 driver、monitor、reference model 和 scoreboard 等。在调用 run_test 时，传递的参数不再是 my_driver ，而是这个容器类，即让UVM自动创建这个容器类的实例。在UVM中，这个容器类称为 uvm_env。

注意：

• 所有的env应该派生自uvm_env， 且与my_driver一样， 容器类在仿真中也是一直存在的， 使用uvm_component_utils宏来实现factory的注册。
• build_phase的执行遵照从树根到树叶的顺序。

`ifndef MY_ENV__SV
`define MY_ENV__SV

class my_env extends uvm_env;

   my_driver drv;

   //
   function new(string name = "my_env", uvm_component parent);
      super.new(name, parent);
   endfunction

   virtual function void build_phase(uvm_phase phase);
      super.build_phase(phase);

      // 例化是 type_name::type_id::create 的方式 而不是 调用 my_driver 的 new 函数。只有使用factory机制注册过的类才能使用这种方式实例化，只有使用这种方式实例化的实例， 才能使用后文要讲述的factory机制中最为强大的重载功能。
      drv = my_driver::type_id::create("drv", this);
   endfunction

    // 容器类在仿真过程中一直存在，所以用 uvm_component_utils 宏实现 factory 的注册。
   `uvm_component_utils(my_env)
endclass
`endif

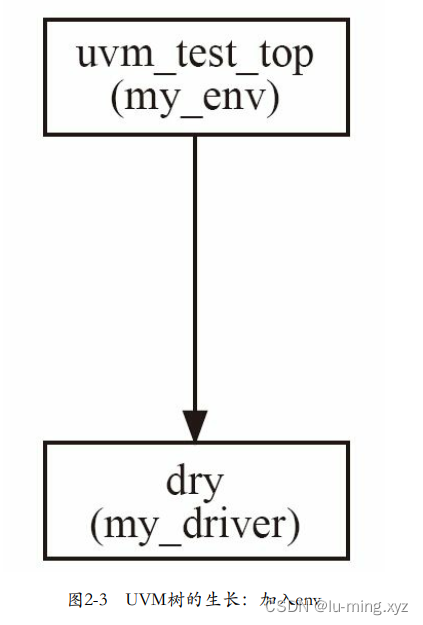

由于my_driver在uvm_env中实例化，所以my_driver的父结点（parent）就是my_env。所以例化的时候传递的参数为 this 指针。通过parent的形式，UVM建立起了树形的组织结构。在这种树形的组织结构中，由run_test创建的实例是树根（这里是my_env），并且树根的名字是固定的，为uvm_test_top，在树根之后会生长出枝叶（这里只有my_driver），长出枝叶的过程需要在my_env的build_phase中手动实现。无论是树根还是树叶，都必须由uvm_component或者其派生类继承而来。

修改 Modelsim do文件，如果像我这样吧批处理文件放在工程中，则第一行切换工作路径可以删除，这也就可以通用了。另外，作者的代码都有$finish,所有仿真时间可以改为 run -all

cd .
vlib work
set UVM_PATH C:/software/FPGA/modeltech64_10.5/verilog_src/uvm-1.1d/src
set SRC_PATH .
vlog +incdir+$UVM_PATH $UVM_PATH/uvm_pkg.sv $SRC_PATH/top_tb.sv $SRC_PATH/dut.sv
vsim -novopt -sv_lib C:/software/FPGA/modeltech64_10.5/uvm-1.1d/win64/uvm_dpi work.top_tb
add wave -position insertpoint sim:/top_tb/* sim:/top_tb/input_if/*
run -all

文件结构：

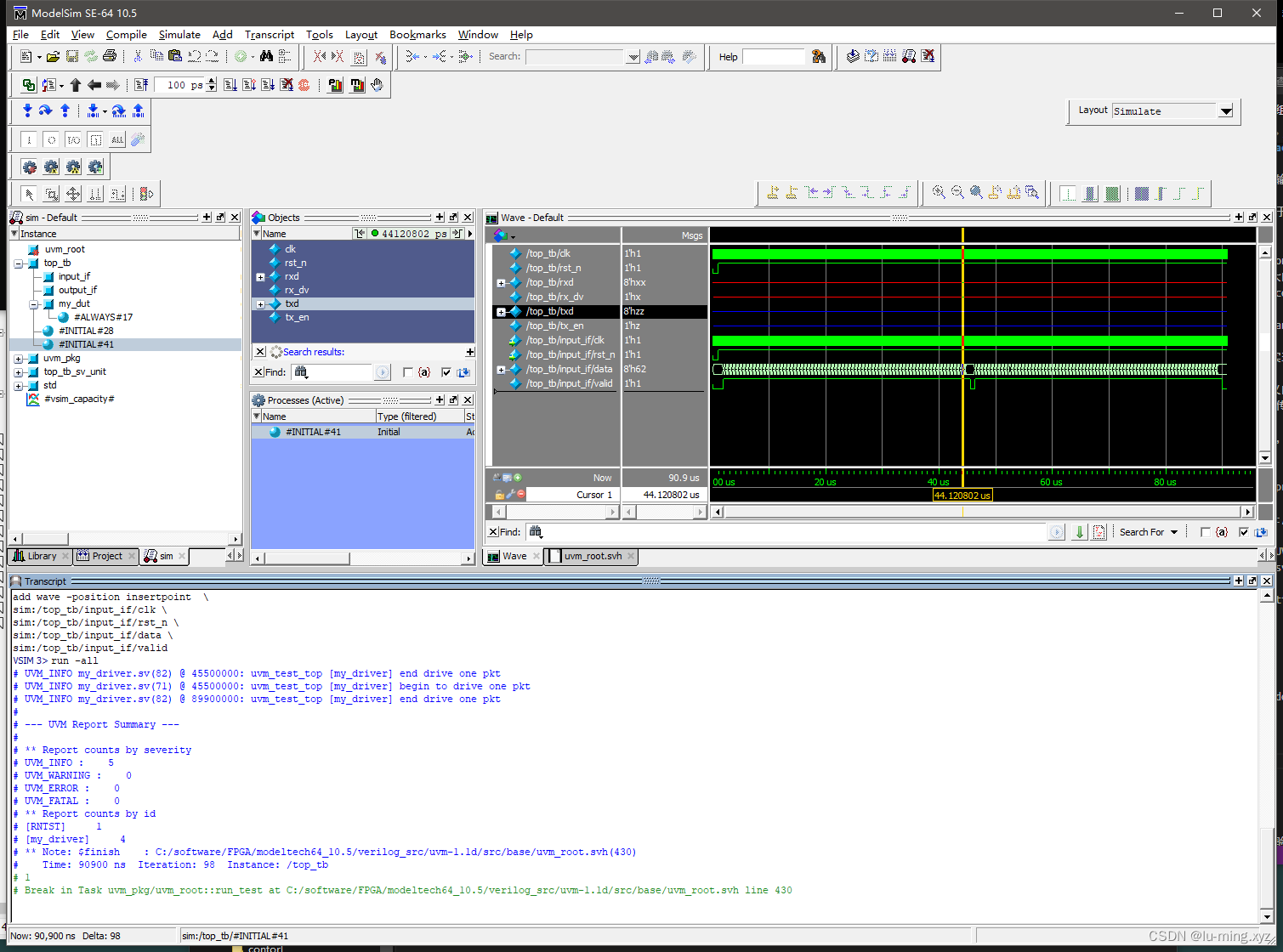

仿真结果：

3 加入 monitor

driver 把 transaction 级数据转变成 DUT 的输入数据。
monitor 把 DUT 的输出数据 转变成 transaction 数据。
monitor 输出的 transaction 数据交给后续组件（如referance model、scoreboard等）处理。

注意：

• 所有的monitor类应该派生自uvm_monitor。
• uvm_monitor在整个仿真中是一直存在的， 所以它是一个component， 要使用uvm_component_utils宏注册。
• 由于monitor需要时刻收集数据， 永不停歇， 所以在main_phase中使用while（ 1） 循环来实现这一目的。

monitor的定义：

`ifndef MY_MONITOR__SV
`define MY_MONITOR__SV

// 所有的 monitor 派生自 uvm_monitor
class my_monitor extends uvm_monitor;

   virtual my_if vif;

    // uvm_monitor在整个仿真中是一直存在的
   `uvm_component_utils(my_monitor)
   function new(string name = "my_monitor", uvm_component parent = null);
      super.new(name, parent);
   endfunction

    // 当UVM启动后， 会自动执行 build_phase。 build_phase在new函数之后main_phase之前执行。
   virtual function void build_phase(uvm_phase phase);
      super.build_phase(phase);
      if(!uvm_config_db#(virtual my_if)::get(this, "", "vif", vif))
         `uvm_fatal("my_monitor", "virtual interface must be set for vif!!!")
   endfunction

   extern task main_phase(uvm_phase phase);
   extern task collect_one_pkt(my_transaction tr);
endclass

task my_monitor::main_phase(uvm_phase phase);
   my_transaction tr;

   // monitor需要时刻收集数据， 永不停歇
   while(1) begin
      tr = new("tr");
      collect_one_pkt(tr);
   end
endtask

task my_monitor::collect_one_pkt(my_transaction tr);
   // ...
endtask

`endif

在env对monitor实例化：

// ...
class my_env extends uvm_env;
   my_driver drv;
   my_monitor i_mon;
   my_monitor o_mon;
   // ...
   virtual function void build_phase(uvm_phase phase);
      super.build_phase(phase);
      drv = my_driver::type_id::create("drv", this);

      // 同样的，要传递 this 指针作为 monitor 的 parent。
      i_mon = my_monitor::type_id::create("i_mon", this);
      o_mon = my_monitor::type_id::create("o_mon", this);
   endfunction
   `uvm_component_utils(my_env)
endclass
// ...

DUT 输入口添加 monitor 的原因：

• driver根据某一协议发送数据， 而monitor根据这种协议收集数据， 如果driver和monitor由不同人员实现， 那么可以大大减少其中任何一方对协议理解的错误。
• 实现代码重用。

文件结构：

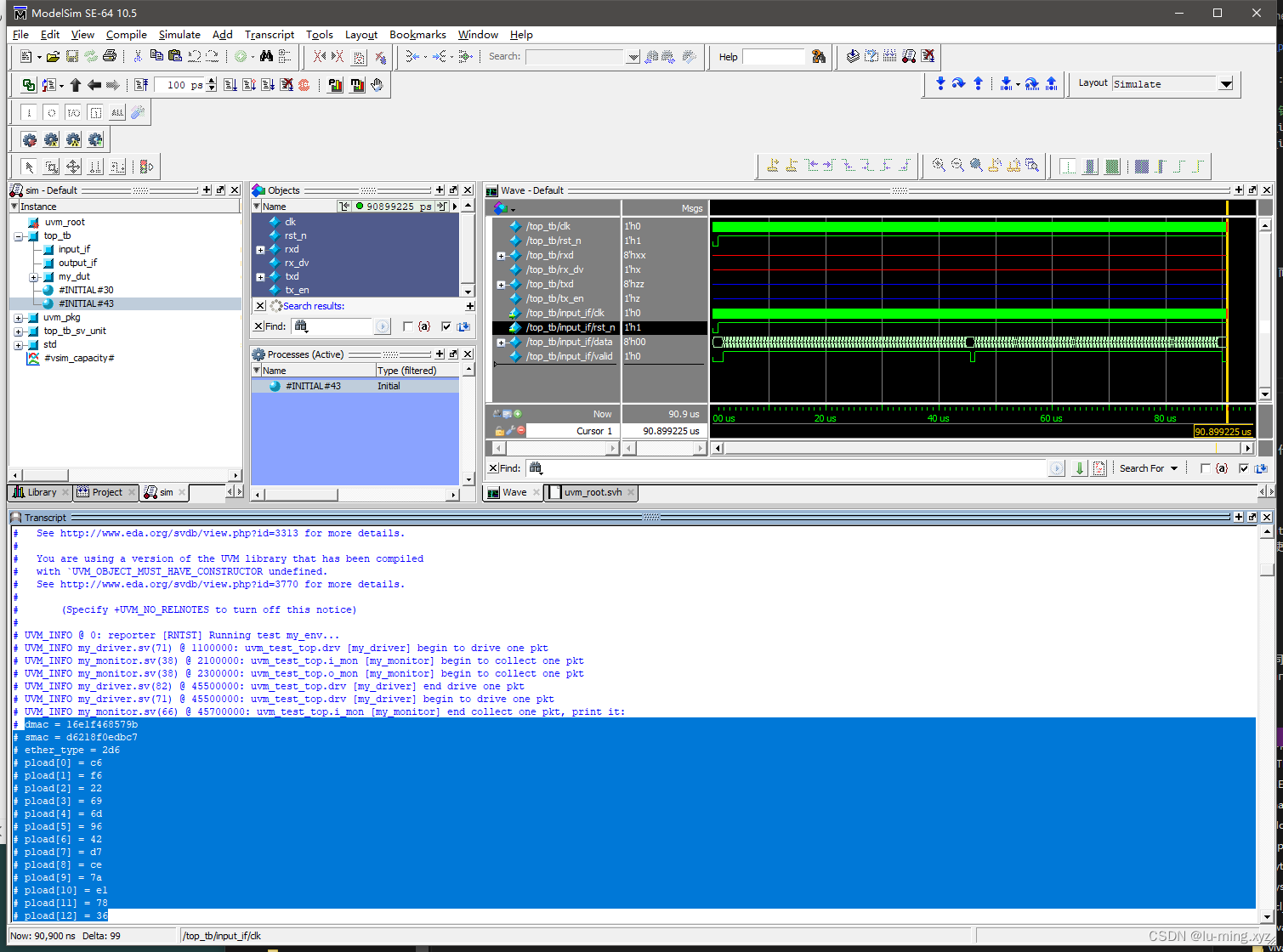

仿真结果：

4 封装成agent

driver和monitor处理同一种协议，代码高度相似，UVM通常将二者封装在一起，称为一个agent。
因此，不同agent 代表不同协议。

注意：

• 所有的agent都要派生自uvm_agent类。
• 其本身是一个component， 应该使用uvm_component_utils宏来实现factory注册。

//...
// 所有 agent 都要派生自 uvm_agent
class my_agent extends uvm_agent ;
   my_driver     drv;
   my_monitor    mon;

   function new(string name, uvm_component parent);
      super.new(name, parent);
   endfunction

   extern virtual function void build_phase(uvm_phase phase);
   extern virtual function void connect_phase(uvm_phase phase);

   `uvm_component_utils(my_agent)
endclass


function void my_agent::build_phase(uvm_phase phase);
   super.build_phase(phase);

   //  is_active是uvm_agent的一个成员变量
   if (is_active == UVM_ACTIVE) begin
       drv = my_driver::type_id::create("drv", this);
   end
   mon = my_monitor::type_id::create("mon", this);
endfunction

function void my_agent::connect_phase(uvm_phase phase);
   super.connect_phase(phase);
endfunction
//...

在env例化agent 而不需要直接例化 driver 和 monitor。

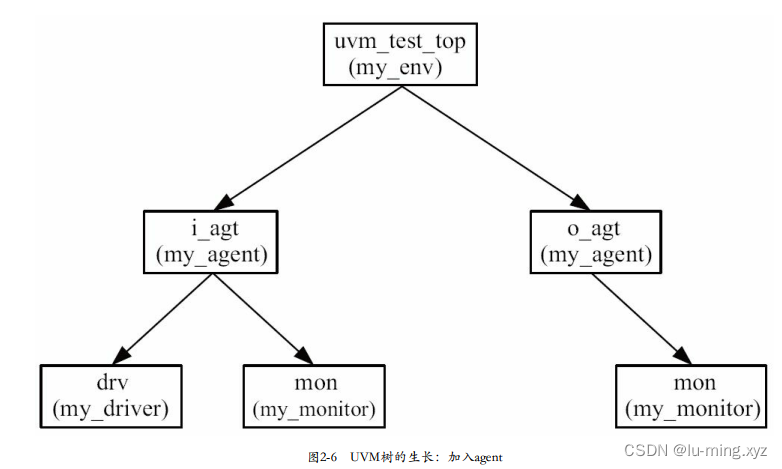

UVM树层次结构：

5 加入 reference model

reference model用于完成和DUT相同的功能。
reference model的输出被scoreboard接收，用于和DUT的输出相比较。

reference model 单纯地复制一份从i_agt得到的tr， 并传递给后级的scoreboard中。在UVM中，通常使用TLM（ Transaction Level Modeling）实现component之间transaction级别的通信。

在UVM的transaction级别的通信中，数据的发送有多种方式，其中一种是使用uvm_analysis_port。这个是在monitor中发送的；数据接收方式也有多种，其中一种就是使用uvm_blocking_get_port，在model中接收。最后还要在env中使用fifo将两个端口连接在一起。

连接需要在env使用UVM内建 phase ：connect_phase。在build_phase执行完成之后马上执行。执行顺序：从树叶到树根。

6 加入 scoreboard

my_scoreboard要比较的数据一是来源于reference model，二是来源于o_agt的monitor。都可以通过 uvm_blocking_get_port 来实现。

收到参考模型的数据先存到队列中，等DUT输出数据，再弹出来进行比对。

7 加入 field_automation 机制

引入my_mointor时， 在my_transaction中加入了my_print函数；引入reference model时， 加入了my_copy
函数；引入scoreboard时， 加入了my_compare函数。函数不同，但对于不同 transaction 来说类似，都是逐字段处理。

UVM中的field_automation机制， 使用uvm_field系列宏实现。通过定义某些规则自动实现这三个函数。

my_transaction.sv:

// ...
class my_transaction extends uvm_sequence_item;
   rand bit[47:0] dmac;
   rand bit[47:0] smac;
   rand bit[15:0] ether_type;
   rand byte      pload[];
   rand bit[31:0] crc;
   //...
   `uvm_object_utils_begin(my_transaction)
      `uvm_field_int(dmac, UVM_ALL_ON)
      `uvm_field_int(smac, UVM_ALL_ON)
      `uvm_field_int(ether_type, UVM_ALL_ON)
      `uvm_field_array_int(pload, UVM_ALL_ON)
      `uvm_field_int(crc, UVM_ALL_ON)
   `uvm_object_utils_end
   //...
endclass
//...
