shader基于高度的权重混合

最新推荐文章于 2024-06-26 11:23:07 发布

原创

最新推荐文章于 2024-06-26 11:23:07 发布 · 1k 阅读

6 ·

CC 4.0 BY-SA版权

文章标签：

#基于权重的混合 #基于高度的权重的混合 #shader混合材质 #高度混合

本文介绍了如何通过高度权重混合技术，以三层（草、石头、沙子）为基础，利用权重和高度约束创建逼真的场景效果。关键算法包括基于权重的混合和根据高度和斜率的叠加。通过Unity CG shader示例展示了如何在顶点色通道或BlendMap控制权重。

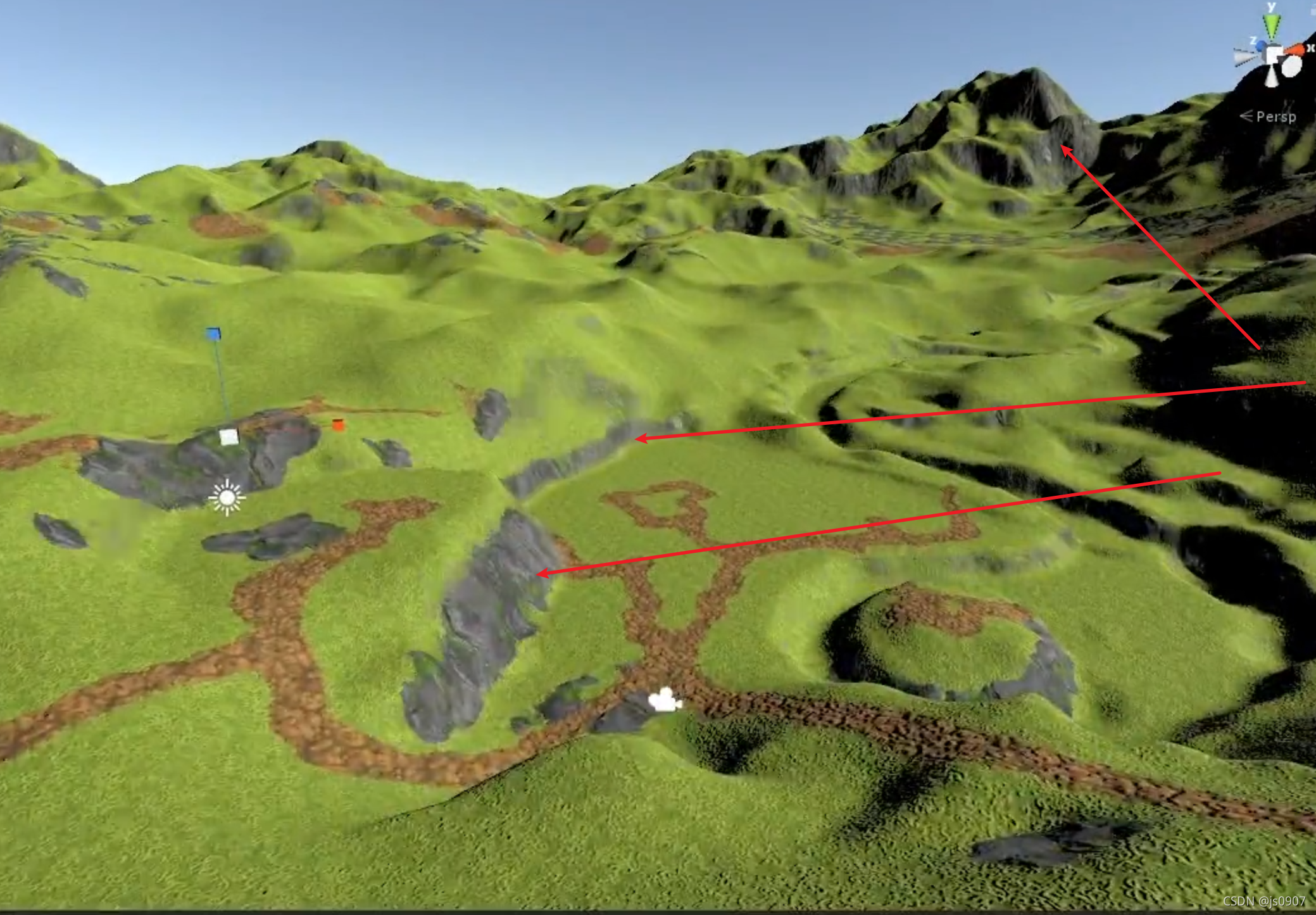

效果图：
在这里插入图片描述

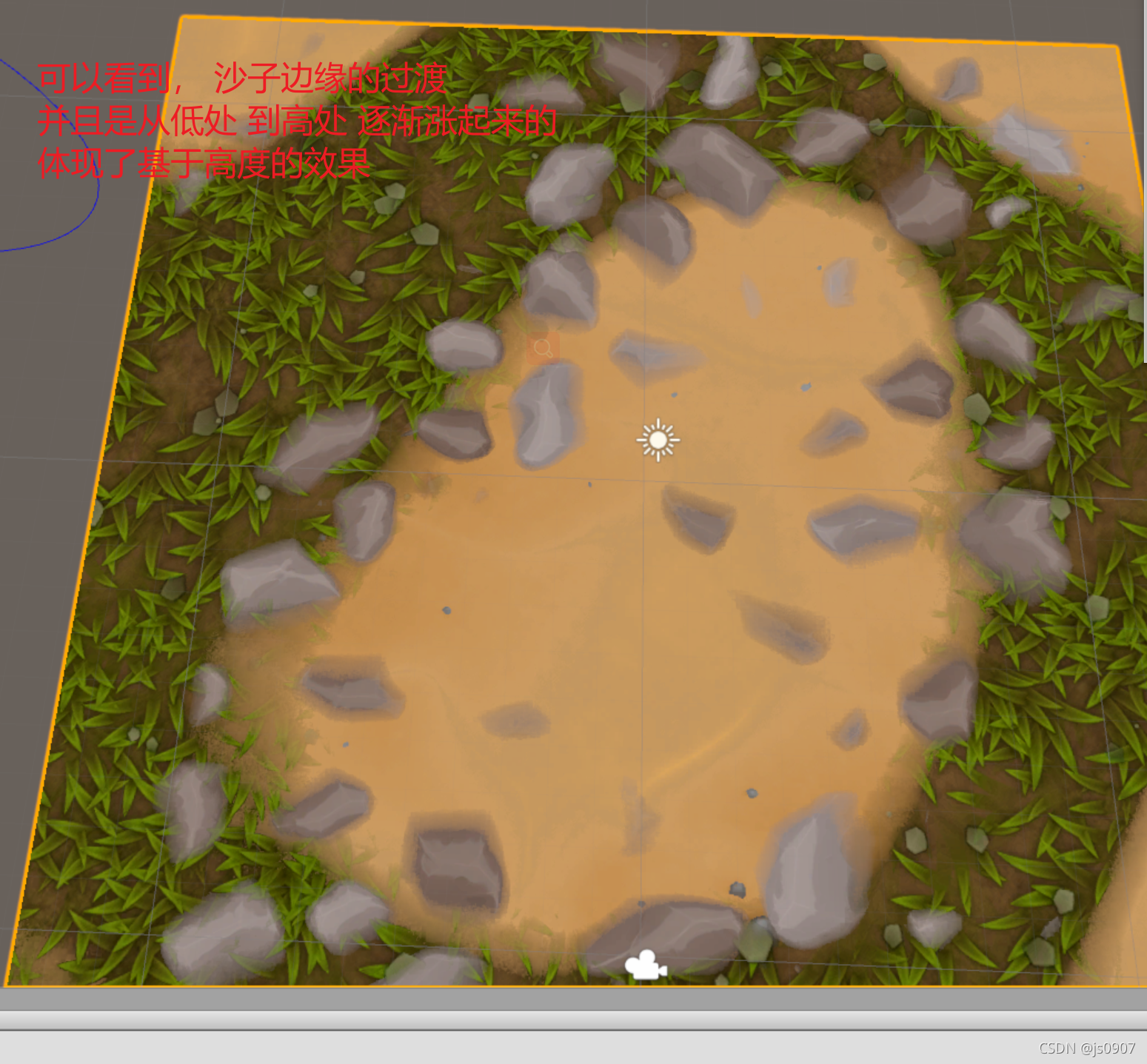

基于高度的权重混合，效果描述：
（1）混合：三层混合，例如第一层是草，第二层是石头，第三层是沙子，三者混合显示
（2）权重：三层的权重的和为1，三者是此消彼长的关系
（3）高度：高度会限制或者说是束缚着效果

关于混合，再多说几句：
（1）基于权重的混合：权重，跟顺序没有关系只跟权重的大小有关系（在一层一层界限不清晰的地方，特别适用！！效果极好！！！！）
（2）基于叠加的混合：叠加就是一层一层的往上加。。。。所以顺序特别重要（在雪地等效果中使用：因为一层一层界限清晰）

接下来是刷图：用顶点色的三个通道来直接影响三个层的权重或者用一张BlendMap的三个通道来控制

至于权重是如何计算的，在代码中会详细的贴出来：

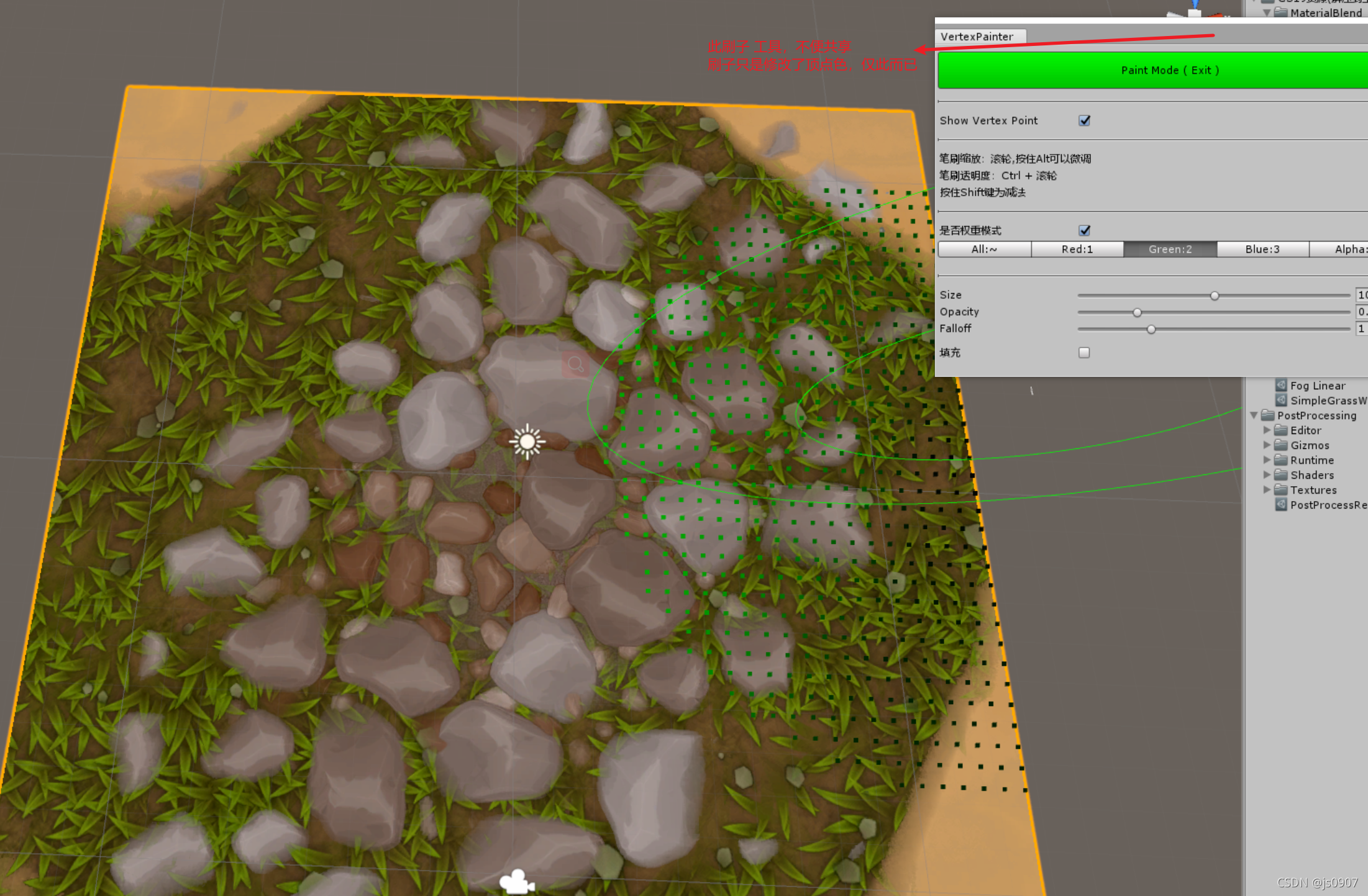

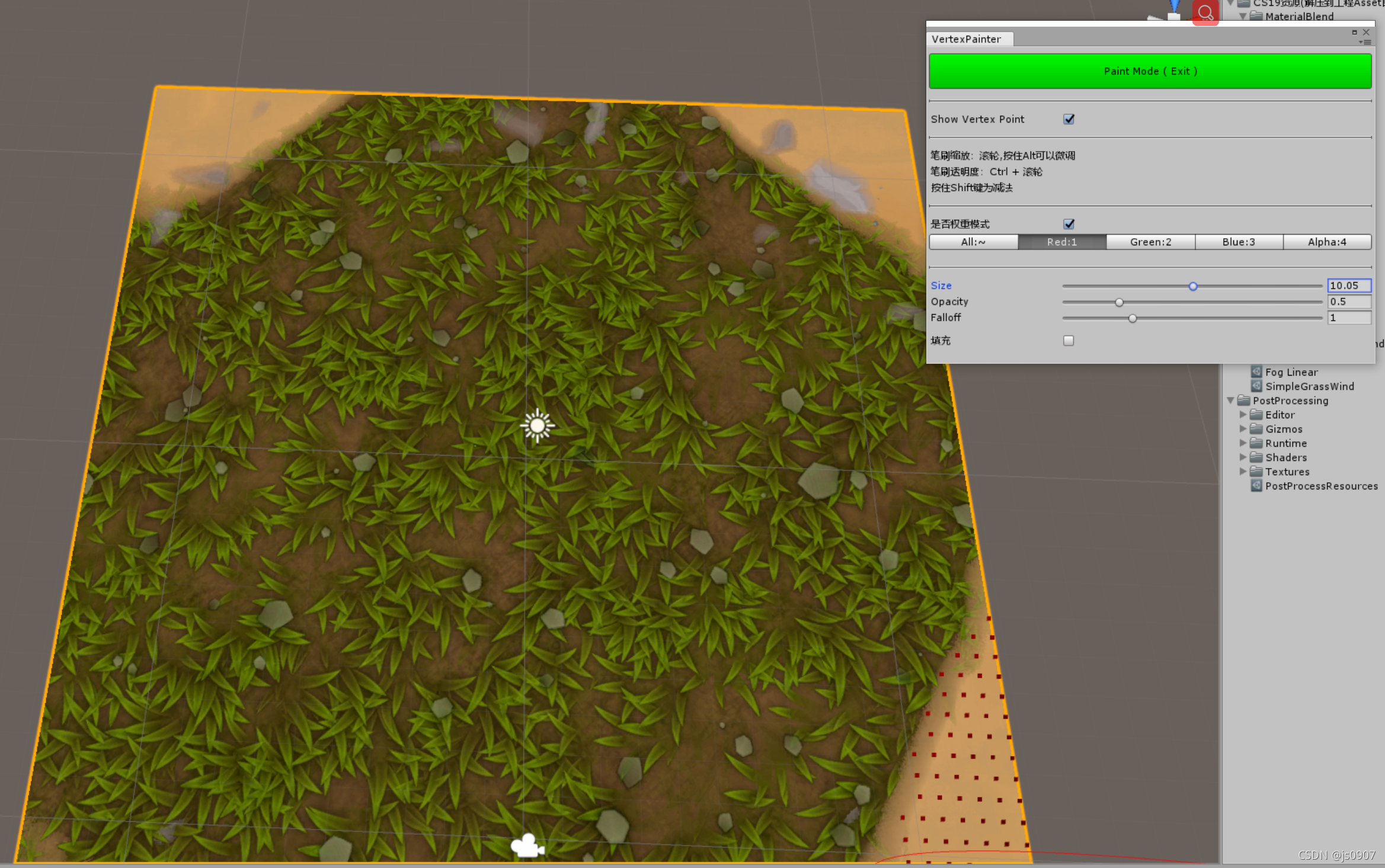

下面是绘制的过程截图：
在这里插入图片描述

(2)优化：再补一张根据高度混合和斜率来叠加的颜色
（用到两个函数： HeightLerp 和 AutoSlope）
yon

// Upgrade NOTE: replaced '_Object2World' with 'unity_ObjectToWorld'

Shader "Unlit/BlendCode"
{


	Properties
	{


		_Layer1_BaseColor ("_Layer1_BaseColor", 2D) = "white" {

   }
		_Layer1_HRA("_Layer1_HRA",2D) = "white"{

   }
		_Layer1_Normal("_Layer1_Normal",2D) = "white"{

   }

		_Layer2_BaseColor ("_Layer2_BaseColor", 2D) = "white" {

   }
		_Layer2_HRA("_Layer2_HRA",2D) = "white"{

   }
		_Layer2_Normal("_Layer2_Normal",2D) = "white"{

   }


		_Layer3_BaseColor ("_Layer3_BaseColor", 2D) = "white" {

   }
		_Layer3_HRA("_Layer3_HRA",2D) = "white"{

   }
		_Layer3_Normal("_Layer3_Normal",2D) = "white"{

   }


		_BlendContrast("_BlendContrast",range(0,1)) = 0.1



		////
		_SlopeRange("slopeRange",range(0,1)) = 0.69
		_HeightContrast("_HeightContrast",
