URP管线理解（一）宏观入口

原创 已于 2022-01-26 16:01:16 修改 · 2.7k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#unity #游戏引擎 #URP管线

于 2022-01-26 15:38:24 首次发布
本文深入探讨了Unity渲染管线(URP)中的ScriptableRenderPass概念及其应用。通过实例讲解了ScriptableRenderPass作为最基础渲染单元的角色，揭示了它是如何被用于扩展URP渲染流程的。

（1）对于URP的渲染管线，之前看过其它大佬的分析，
尤其是在catlikecoding教程的跟着教程一步一步从0到1抄写理解的过程非常nice,感觉收获良多，加深了对管线的流程和理解

（2）本篇理解只是单纯的说明ScriptableRenderPass是如何调用的
有许多的管线相关的其它细节未涉及到，后面再补充吧~~

------之所以选择将入口选为 ScriptableRenderPass处：
是因为

(3) ScriptableRenderPass 我将其称为”最基础的渲染单元“

(4) 因为URP内部渲染的实现，都是基于继承ScriptableRenderPass来实现渲染的

(5) 关于ScriptableRenderPass的官方注释是 ：” implements a logical rendering pass that can be used to extend Universal RP renderer“
有道词典翻译： 实现了一个逻辑渲染通道，可以用来扩展通用RP渲染器

Package版本：10.8.1

(一)首先，对URP 管线从宏观上认识一下：

从类的执行的层次结构：
RenderPipelines -> ScriptableRenderer -> ScriptableRenderPass
自上而下的执行，最终执行ScriptableRenderPass类中的每个所谓的”生命周期函数“

（1）从总入口： RenderPipelines类的 Render函数
（2）在Render函数中RenderSingleCamera中执行 ScriptableRenderer中的”生命周期函数“
（3）在ScriptableRenderer中的Execute函数中执行 ScriptableRenderPass中的”生命周期函数“
经过上面三步，就执行完了一个ScriptableRenderPass的生命周期

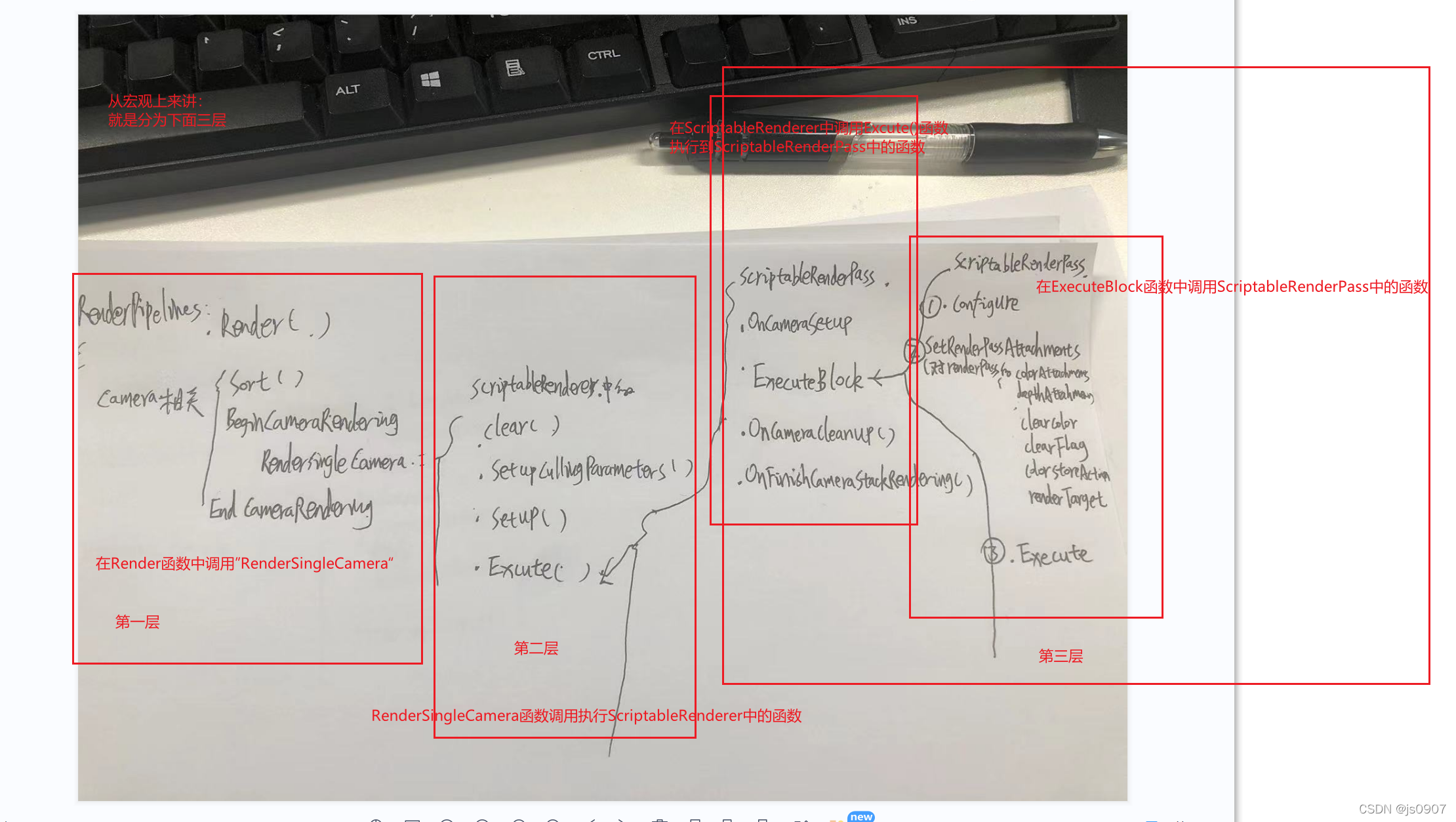

在这里插入图片描述

（二）ScriptableRenderPass 我将其称为”最基础的渲染单元“

因为URP内部渲染的实现，都是基于继承ScriptableRenderPass来实现渲染的

关于ScriptableRenderPass的官方注释是 ：” implements a logical rendering pass that can be used to extend Universal RP renderer“
有道词典翻译： 实现了一个逻辑渲染通道，可以用来扩展通用RP渲染器

（

三）稍微详细的图解

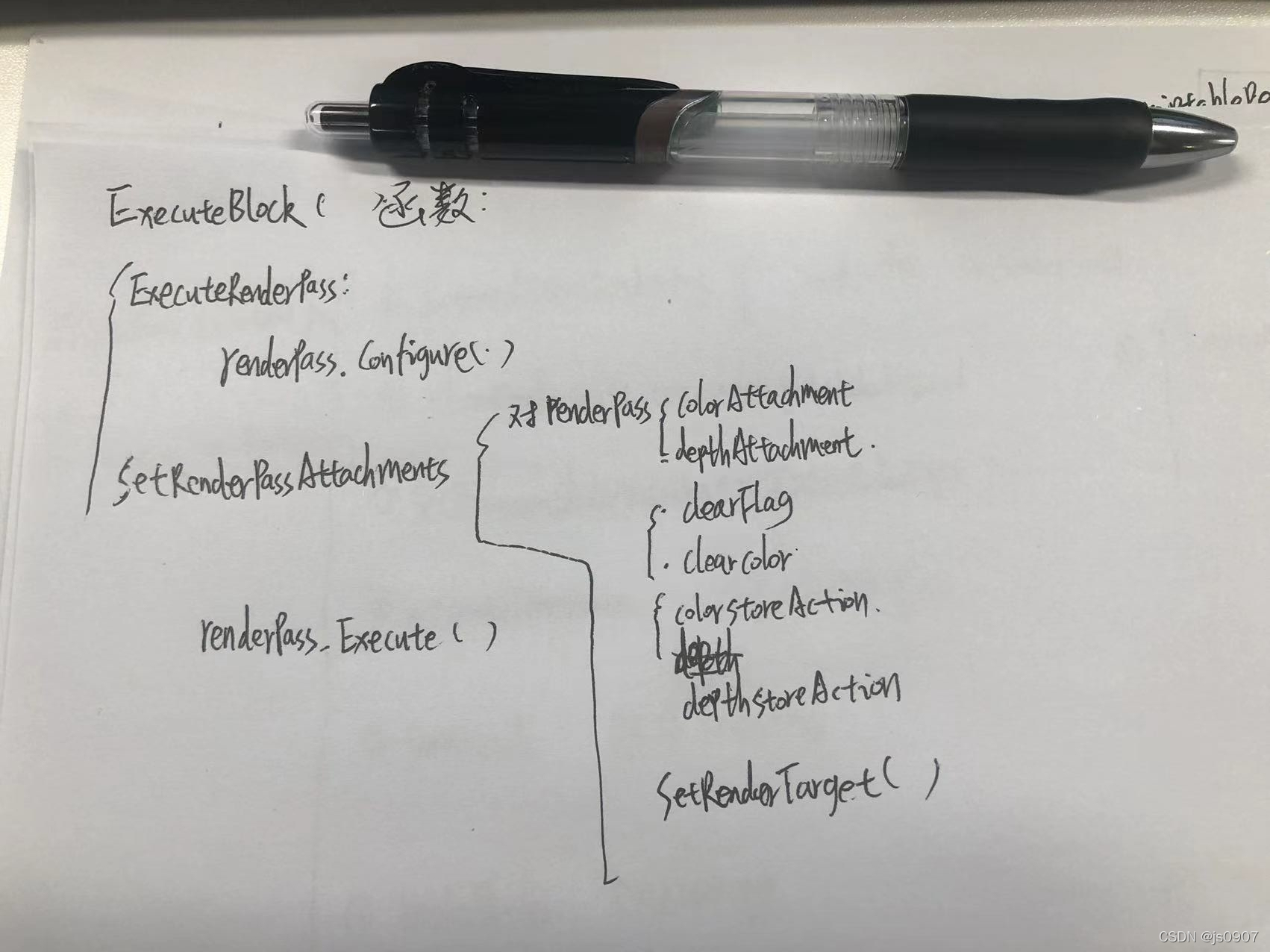

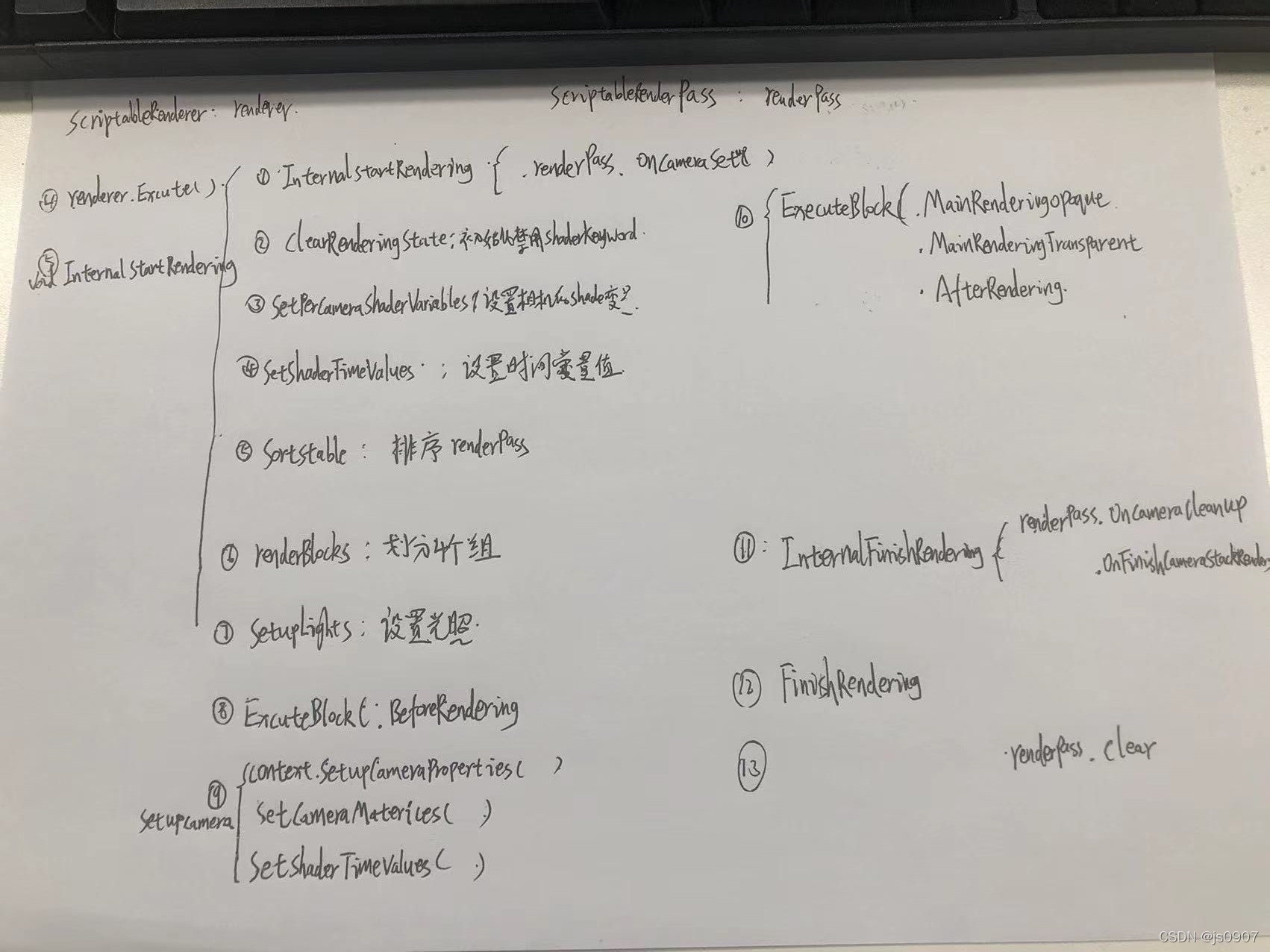

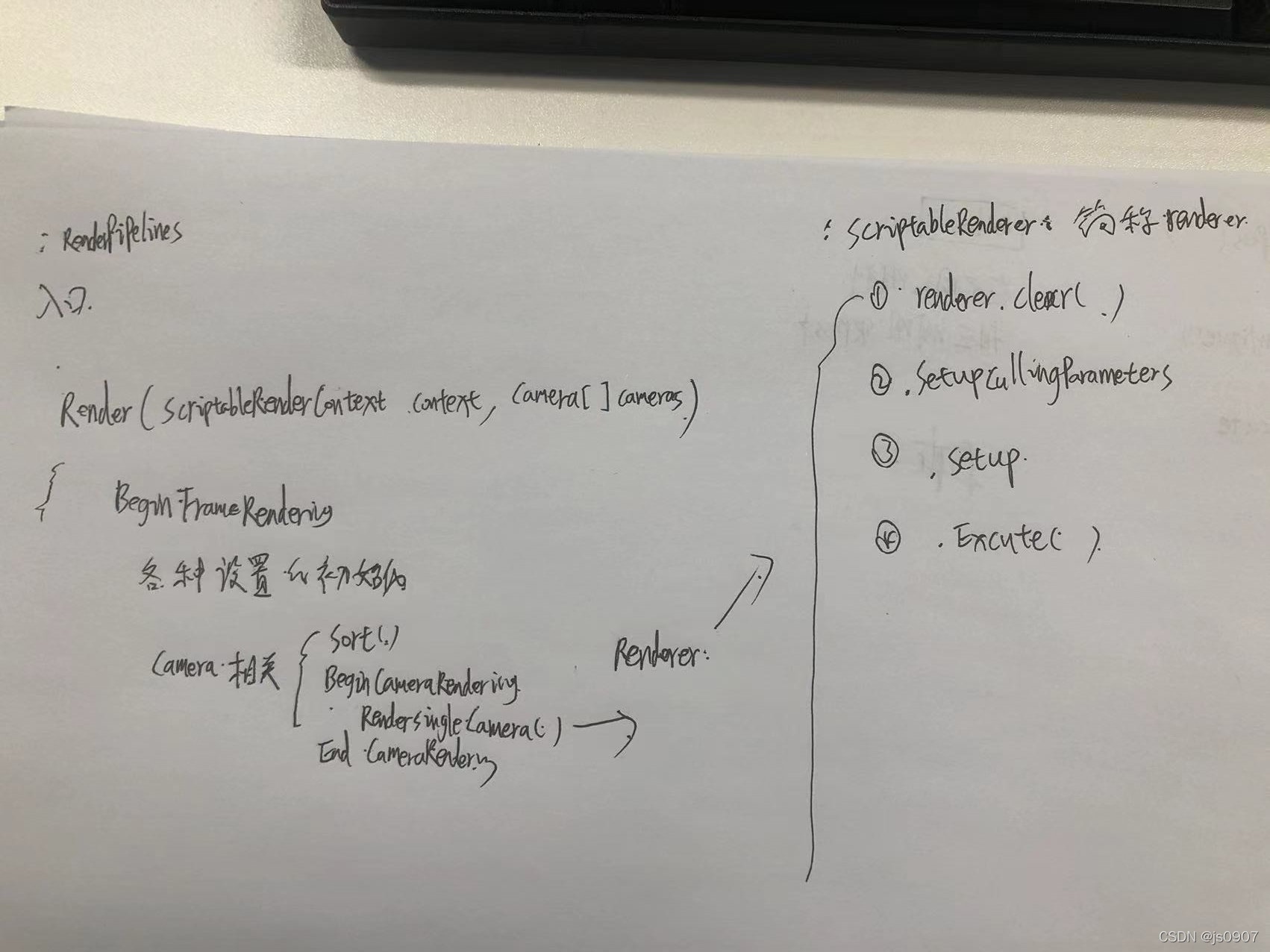

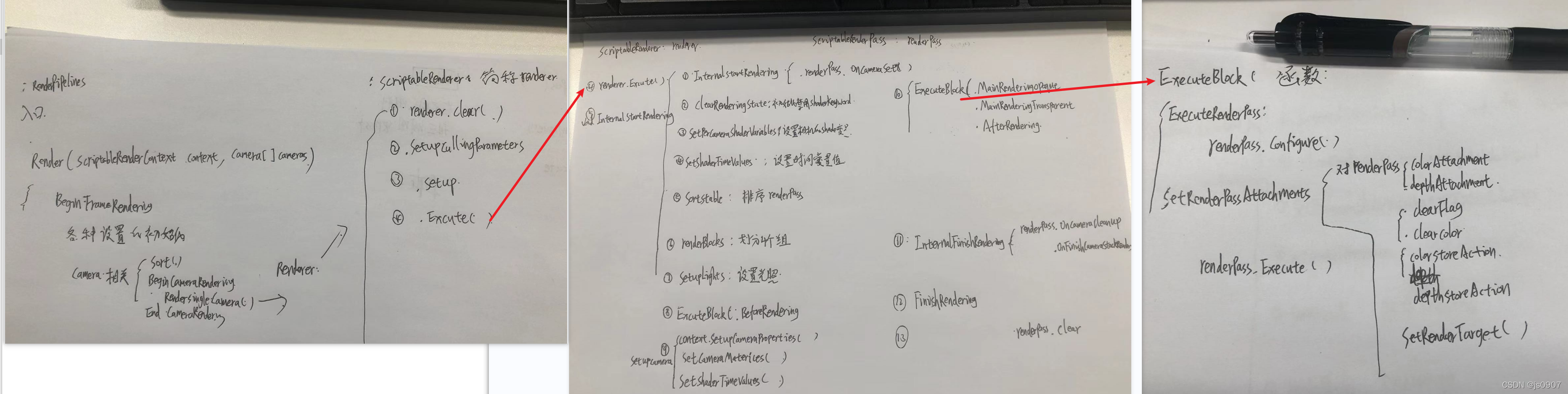

在这里插入图片描述
请添加图片描述
请添加图片描述
请添加图片描述
