六层板虚焊与短路修复效率提升全方案

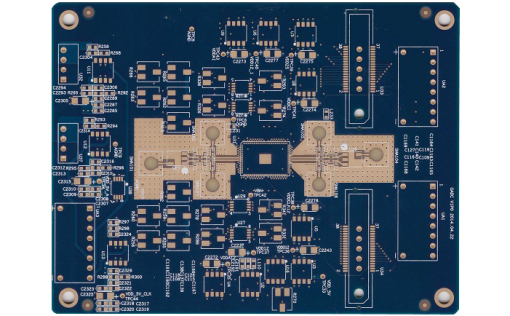

在高端电子设备制造领域，六层PCB凭借其高密度布线与信号完整性优势，被广泛应用于通信、工控及医疗设备。然而，虚焊与短路问题始终是制约生产效率的核心痛点。

一、六层板虚焊问题：成因与高效修复路径

1.1 虚焊核心成因

• 工艺参数偏差：焊接温度不足（低于焊料熔点10℃以上）或时间过短，导致焊锡未能充分浸润焊盘。

• 材料界面污染：铜面氧化、助焊剂残留或油污会显著增加接触电阻，形成隐性虚焊。

• 热应力累积：六层板在288℃浸焊测试中，若基材TG值不足（如FR-4 TG130），层间应力易导致焊点微裂纹。

1.2 虚焊快速检测技术

• 三级检测法：
  ① 目视+放大镜：重点检查BGA焊盘、电源层过渡区，观察焊点是否呈现灰暗环状裂纹；
  ② 热成像扫描：通过红外热像仪定位异常温升区域（温差>5℃），锁定潜在虚焊点；
  ③ X射线检测：对多层板内部焊点进行3D成像，识别连锡、空洞等隐蔽缺陷（精度达20μm）。

1.3 虚焊修复效率优化方案

• 阶梯式回流焊：采用四温区梯度升温，减少BGA焊点热冲击，降低二次虚焊率。

• 选择性补焊技术：使用激光微焊设备（精度±10μm）对局部虚焊点进行无接触修复，避免大面积拆焊。

• 工艺参数数据库：建立不同基材（如高TG FR-4、铝基板）的焊接参数矩阵，实现一键调用最优方案。

二、六层板短路问题：定位与修复策略

2.1 短路典型成因

• 制造缺陷：层间对位偏差（>50μm）导致内层线路短路，或机械钻孔偏移引发过孔贯穿。

• 返修操作失误：拆焊时烙铁头粘连相邻焊点，或助焊剂残留引发意外导通。

• 环境因素：湿度>60%时，铜箔表面氧化加速，易形成微短路。

2.2 短路精准定位技术

• 分段隔离法：
  ① 使用热风枪局部加热可疑区域，配合万用表实时监测电阻变化；
  ② 对电源网络进行分块断电（如四层板按Top/Bot层逐一切断），快速缩小故障范围。

• 电容耦合检测：在短路点两端并联高频电容（10pF），通过示波器观察信号衰减特性定位干扰源。

2.3 短路修复效率提升方案

• 激光切割技术：采用355nm紫外激光对短路走线进行微区切除（线宽精度±2μm），避免传统铣刀损伤邻层。

• 飞线桥接工艺：对无法直接修复的层间短路，使用0.05mm漆包线跨接并激光固化，恢复信号通路。

• 自动化检测系统：部署AOI（自动光学检测）+ ICT（在线测试）联用设备，实现短路缺陷检出率>99.5%。

六层板虚焊与短路问题的高效修复，依赖于精准检测技术、科学修复工艺与稳定生产体系的协同。捷配PCB通过整合高精度制造、智能工艺控制与快速响应服务，将平均修复周期缩短30%，良率提升至99.8%。
