PCB研发阶段电路设计与优化关键要点解析

研发阶段的电路设计与优化是决定 PCB 性能的核心环节，直接影响信号完整性、电源效率和电磁兼容性。

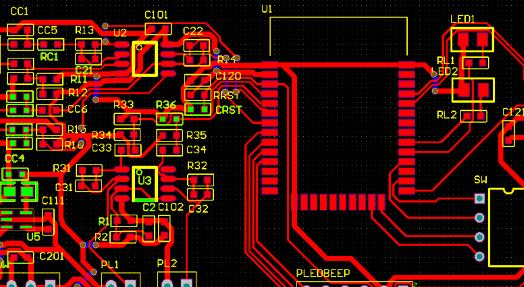

电路设计的核心原则：从 “布局” 到 “信号” 的科学规划

四层板电路设计需遵循三大原则，捷配的实践揭示关键要点：

分区布局的 “功能隔离”。按信号类型划分区域：高频信号区（如 2.4GHz 无线模块）、数字逻辑区（MCU 及外围电路）、模拟信号区（传感器、运放）、电源区（DC-DC 转换器），各区边界用接地隔离带（宽度≥0.5mm）分隔。某四层板设计中，未隔离的模拟区与数字区相距 5mm，导致传感器信号噪声增加 20mV，调整为 10mm 间距 + 接地隔离后，噪声降至 5mV 以内。PCB 四层板厂家的经验显示，功能分区明确的设计，后期 EMC 测试通过率（90%）比混合布局（60%）高 50%，且调试时间缩短 40%。

信号路径的 “最短路径”。高速信号（＞100MHz）需走直线，避免直角转弯（改为 45° 或圆弧过渡），减少信号反射（反射系数可降低 5dB）。某 1.2GHz 时钟信号设计中，原路径因绕行增加 10mm，导致延迟增加 100ps（超出时序预算），优化后路径缩短至最短距离，延迟控制在 80ps 以内。此外，差分对（如 USB3.0）需保持等长（误差＜5mm）、等距（间距 0.1-0.2mm），某四层板设计中，差分对长度差 10mm 导致眼图张开度从 80% 降至 50%，等长处理后恢复至 75%，满足通信要求。

电源分配的 “低阻设计”。四层板的电源层采用 “星型分布”，从 DC-DC 输出端向各芯片辐射供电，避免形成电源环路（减少 EMI 辐射）。关键芯片（如 FPGA）附近布置 100nF+10nF 去耦电容组合，100nF 滤除 10-100MHz 噪声，10nF 应对 100MHz-1GHz 高频干扰。PCB 四层板厂家的测试显示，未优化的电源网络，3A 动态电流下电压波动达 100mV，优化后降至 50mV（芯片耐受范围＜100mV），稳定性提升一倍。

电路优化的关键方向：从 “仿真” 到 “测试” 的闭环验证

电路优化需通过仿真与测试协同推进，PCB 四层板厂家的实践方案如下：

信号完整性（SI）优化。通过仿真工具（如 Cadence Allegro）优化传输线参数：0.15mm 线宽配合 0.12mm 线距，在四层板的 FR-4 基材中可实现 50Ω 阻抗（偏差 ±2Ω），比传统 0.2mm 线宽减少 30% 空间占用。针对串扰问题，将平行布线长度控制在 30mm 以内（超过需增加接地过孔隔离），某案例中，50mm 平行布线的串扰从 - 25dB 降至 - 40dB，完全符合设计要求。

电源完整性（PI）优化。通过 PDN 仿真确保电源层阻抗＜20mΩ（100MHz 时），某四层板设计中，电源层分割不合理导致阻抗达 50mΩ，重新规划为完整电源层 + 分布式电容后，阻抗降至 15mΩ，电压纹波减少 60%。此外，电源层与接地层的间距控制在 0.15mm（四层板典型值），形成的寄生电容（10nF/cm²）可辅助滤波，比 0.2mm 间距的滤波效果提升 20%。

接地策略的 “噪声抑制”。采用 “单点接地 + 多点接地” 混合策略：低频信号（＜1MHz）单点接地（避免地环路），高频信号（＞10MHz）多点接地（缩短回流路径）。四层板的接地层需保持完整（除必要分割外），某设计因接地层开孔过多（直径＞5mm），导致 2GHz 信号的地弹噪声从 50mV 增至 120mV，封堵非必要开孔后降至 60mV。

常见设计误区与规避：工程师的 “避坑指南”

研发阶段需警惕三大错误，解决方案如下：

过度设计导致成本高企。某项目为追求极致性能，采用 8 层板设计，实际测试显示四层板通过优化即可满足需求，改回四层板后成本降低 30%。建议通过仿真验证层数必要性，四层板足以覆盖多数 1GHz 以下、中等复杂度的电路。

忽视可制造性设计（DFM）。线宽设计为 0.08mm（四层板量产极限 0.1mm），导致试产良率仅 70%，调整为 0.1mm 后良率升至 95%。PCB 四层板厂家建议，研发设计需遵循厂家工艺能力（线宽≥0.1mm，过孔≥0.2mm），平衡性能与可制造性。

仿真与实际脱节。仿真未考虑四层板的实际叠层参数（如基材 Dk 值偏差），导致实测阻抗与仿真偏差＞5Ω，通过修正模型参数（Dk 从 4.2 调整为 4.4），偏差缩至 ±2Ω。建议仿真时采用厂家提供的实际材料参数，提升准确性。

PCB 研发阶段的电路设计与优化，是平衡性能、成本与可制造性的艺术。PCB 四层板厂家的实践证明，通过科学布局、仿真优化和 DFM 考量，可使四层板电路的性能达到设计目标的 95% 以上，同时为量产奠定基础。
