PCB研发阶段的关键技术与挑战

在一款工业控制四层板的研发中，某 PCB 四层板厂家通过仿真优化将信号完整性问题解决时间从 15 天缩短至 5 天，研发成本降低 20%—— 这凸显了研发阶段对 PCB 最终性能与成本的决定性影响。PCB 研发涵盖从需求分析到原型验证的全流程，涉及多学科技术协同，同时面临性能、成本与周期的三重压力。

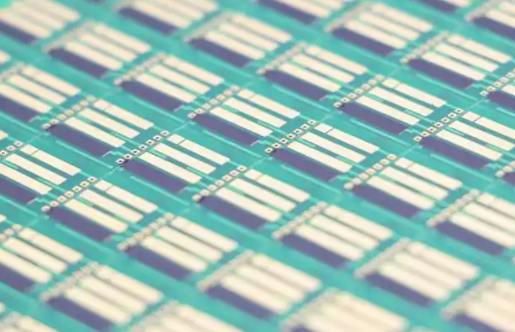

研发阶段的关键技术：从 “设计” 到 “验证” 的全链条控制

PCB 研发的技术核心集中在设计仿真、材料选型和工艺验证三大环节，PCB 四层板厂家的实践揭示关键要点：

信号完整性（SI）与电源完整性（PI）仿真。在研发初期，需通过 SIwave、HyperLynx 等工具对高速信号（＞1GHz）进行仿真，预测传输线反射（反射系数需＜-15dB）、串扰（＜-30dB）和时序延迟（＜100ps）。某四层板研发案例中，通过优化 0.15mm 线宽与 0.12mm 线距的匹配关系，1GHz 信号的传输损耗从 1.2dB/cm 降至 0.8dB/cm。PI 仿真则需确保电源分配网络（PDN）阻抗＜20mΩ，通过布局去耦电容（100nF+10nF 组合）将电源噪声控制在 50mV 以内，某测试显示优化后的四层板，芯片供电稳定性提升 40%。

材料选型的 “性能适配”。基材需根据工作温度（工业级选 Tg≥170℃的 FR-4）、频率（高频选 Dk=3.0 的罗杰斯材料）和成本综合选择。四层板的铜箔厚度（电源层 2oz、信号层 1oz）需匹配电流需求（2oz 铜箔可承载 3A 电流），某 PCB 四层板厂家的测试显示，错误选择 1oz 铜箔的电源层会导致 3A 电流下电压降增加 0.2V，触发芯片欠压保护。阻焊剂则需考虑耐化学性（如工业环境选高交联度型号），避免后期使用中出现溶胀（溶胀率需＜5%）。

原型验证的 “快速迭代”。研发阶段需制作 2-3 版原型，通过 “设计 - 测试 - 优化” 闭环提升性能。首版验证叠层结构（如四层板的 “信号 - 电源 - 地 - 信号” 布局是否合理），次版优化阻抗匹配（通过微调线宽使 50Ω 阻抗偏差＜±2Ω），终版验证量产可行性（如工艺兼容性、成本可控性）。PCB 四层板厂家的数据显示，采用快速原型技术（如激光切割）的研发周期可从 4 周缩短至 2 周，且原型与量产板的性能偏差＜5%。

性能、成本与周期的 “三角平衡”

PCB 研发面临多重矛盾，工程师需针对性突破：

性能与成本的 “拉锯战”。高频设计中，低损耗基材（如罗杰斯 4350）的成本是 FR-4 的 5 倍，盲目选用会导致研发成本超支。某案例显示，四层板研发中通过 “关键路径用罗杰斯 + 其他区域用 FR-4” 的混合设计，既将 28GHz 信号损耗控制在 0.5dB/cm，又使材料成本降低 60%。此外，过孔数量（每增加 100 个过孔成本增加 5%）、线宽精度（±5μm 比 ±10μm 成本高 10%）等参数需按实际需求设定，避免 “过度设计”。

多学科协同的 “信息壁垒”。PCB 研发需电子、机械、热学工程师协作，常见矛盾如：机械工程师要求的板厚（2mm）可能超出热设计的散热需求（建议 1.6mm），需通过仿真验证（1.6mm 板厚的散热能力满足 90% 工况）达成共识。某研发团队通过引入 “数字孪生” 平台，将各专业数据整合，协同效率提升 30%，减少因信息偏差导致的返工（返工率从 25% 降至 8%）。

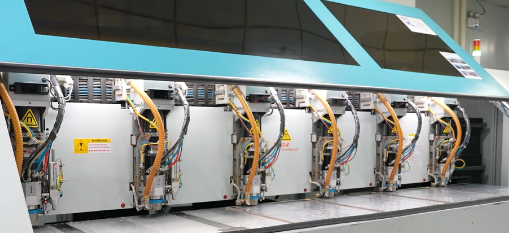

量产可行性的 “早期预判”。研发设计若忽视量产工艺限制（如四层板最小线宽 0.1mm，而厂家设备极限为 0.08mm），会导致量产良率骤降。PCB 四层板厂家的经验显示，研发阶段需邀请工艺人员参与评审，确保设计参数（如过孔直径≥0.2mm、线距≥0.1mm）在量产能力范围内，某案例中未做评审的设计，量产良率从 95% 降至 70%，成本增加 20%。

​四层板研发的典型场景：

四层板因性价比高成为研发热点，其研发需关注特定要点：

工业控制板的 “抗干扰设计”。研发中需强化接地层完整性（覆盖率＞90%），信号层与接地层间距控制在 0.15mm 以内，某 PCB 四层板厂家的测试显示，此设计可使 1MHz 时钟信号的辐射强度从 - 45dBm 降至 - 55dBm，满足工业 EMC 标准。同时，模拟信号（如 4-20mA 电流）需单独布线并加接地隔离带（宽度 0.5mm），避免被数字信号干扰（串扰需＜-60dB）。

消费电子板的 “轻薄化挑战”。四层板厚度需控制在 1.2mm 以内（传统为 1.6mm），需采用薄型基材（0.2mm / 层）和激光钻孔（0.1mm 孔径），但需验证薄型板的机械强度（弯曲强度≥150MPa），某研发案例通过增加边框铜皮（宽度 1mm），使抗弯折能力提升 25%，满足跌落测试要求（1.2 米跌落无断裂）。

高频通信板的 “损耗控制”。四层板的顶层与底层需做阻抗渐变设计（从 50Ω 平滑过渡至 60Ω），减少信号反射（反射损耗＜-25dB），某 PCB 四层板厂家在 2.4GHz Wi-Fi 模块研发中，通过此设计使信号覆盖距离从 80 米增至 100 米，同时采用 “过孔塞胶” 工艺避免高频信号从孔口辐射（辐射损耗降低 0.3dB）。

应对挑战的实用策略：从 “工具” 到 “流程” 的优化

PCB 研发挑战可通过技术手段与流程优化化解：

仿真驱动的 “虚拟验证”。将 80% 的设计问题解决在仿真阶段，通过 SI/PI 联合仿真预测信号与电源的相互影响（如电源噪声对高速信号的抖动影响），某案例显示，仿真优化可使原型测试的问题数量减少 60%，研发周期缩短 30%。

模块化设计的 “复用率提升”。将常用电路（如 USB 接口、电源模块）做成标准化模块，研发时直接复用（复用率达 50%），某团队通过此方法将四层板研发周期从 6 周压缩至 4 周，同时降低设计错误率（从 15% 降至 5%）。

与厂家的 “早期协同”。研发初期邀请 PCB 四层板厂家参与 DFM 评审，明确工艺限制（如最小线宽、过孔直径）

PCB 研发阶段是决定产品竞争力的关键，其核心在于通过仿真优化、材料适配和原型验证，在性能、成本与周期间找到平衡点。PCB 四层板厂家的实践证明，研发阶段每投入 1 元优化，可在量产阶段节省 10 元成本。对于工程师而言，掌握 SI/PI 仿真、材料选型原则，并与厂家深度协同，是应对研发挑战的有效路径 —— 这正是研发阶段技术价值的核心体现。随着高速化、集成化趋势，PCB 研发将更依赖多物理场仿真和智能化工具，进一步提升研发效率与产品性能。
