碳油的环境适应性与可靠性如何保障？

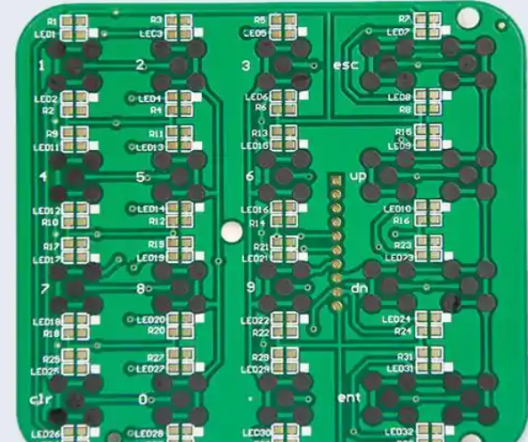

工业控制四层板的按键电路中，碳油线路需耐受 - 40℃至 85℃的温度波动和 90% 的湿度 —— 这一严苛环境对碳油的适应性提出极高要求。碳油（导电油墨）作为低成本导电材料，其环境适应性（温度、湿度、化学腐蚀下的稳定性）和可靠性（附着力、电阻稳定性）直接决定终端产品的使用寿命。

环境因素对碳油的影响：从 “温度” 到 “化学” 的全面挑战

碳油需应对三大环境应力，PCB 批量厂家的测试揭示关键痛点：

温度循环的 “热冲击”。碳油的树脂基体（如环氧树脂）与 PCB 基材（FR-4）的热膨胀系数差异（碳油 CTE 50ppm/℃ vs 基材 30ppm/℃），在 - 40℃至 125℃循环中会产生界面应力，导致线路开裂（循环 1000 次后开裂率达 8%）。某测试显示，未优化的碳油线路在 150℃高温下保持 1000 小时，电阻从 100Ω 增至 180Ω（变化率 80%），远超设计阈值（±15%）。

湿热环境的 “双重侵蚀”。85℃/85% RH 的湿热条件会使碳油吸潮（吸水率＞3%），导致：① 电阻急剧上升（48 小时后增加 30%）；② 与基材的结合力下降（从 0.8N/cm 降至 0.3N/cm）。PCB 批量厂家的失效分析显示，湿热环境是碳油线路失效的主要诱因（占比 60%），尤其在浴室镜、工业加湿器等潮湿场景中表现明显。

化学腐蚀的 “性能衰减”。碳油对有机溶剂（如酒精、机油）敏感，长期接触会导致：① 表面溶胀（溶胀率＞5%）；② 碳粉脱落（脱落面积达 10%）。某汽车电子测试中，碳油线路接触机油 30 天后，导通电阻从 200Ω 升至 500Ω，触发电路保护机制。

可靠性保障的核心措施：从 “材料” 到 “工艺” 的全链条优化

PCB 批量厂家通过材料改进与工艺优化，显著提升碳油的环境适应性：

材料配方的 “抗老化设计”。采用 “纳米碳管 + 改性环氧树脂” 复合体系：纳米碳管（直径 50nm）的添加量控制在 5%，使碳油的导热系数从 0.2W/(m・K) 提升至 0.5W/(m・K)，散热效率提升 150%，125℃下电阻变化率从 80% 降至 15%。改性环氧树脂（引入硅氧烷基团）使耐湿热性能提升，85℃/85% RH 环境中 30 天，吸水率从 3% 降至 1%，结合力保持率＞80%（从 0.8N/cm 至 0.65N/cm）。

工艺参数的 “精准控制”。固化工艺采用 “UV + 热固化” 复合处理：UV 固化（300mJ/cm²）确保表层快速成型，热固化（120℃/30min）促进深层交联，固化度达 95%（传统工艺 85%）。某测试显示，复合固化的碳油硬度（铅笔硬度 3H）比单一 UV 固化（2H）高 1 级，耐磨性提升 50%（1000 次摩擦后电阻变化＜3%）。印刷厚度控制在 15-20μm（传统 20-30μm），减少温度循环中的应力集中，同时通过 0.1mm 线宽设计（比传统 0.15mm）提升抗开裂能力。

保护层的 “双重防护”。在碳油线路表面覆盖 10μm 厚的无卤阻焊剂（如 LPISM-800），形成物理屏障：① 隔绝水汽（吸水率从 1% 降至 0.3%）；② 抵抗化学腐蚀（机油浸泡 30 天无溶胀）。PCB 批量厂家的对比测试显示，带保护层的碳油线路，在湿热环境中电阻变化率（5%）仅为无保护的 1/5，是工业环境的优选方案。

可靠性测试与批量保障：

碳油的可靠性需通过严格测试与量产控制，核心方案如下：

环境适应性测试。每批次抽样 50 块进行：① 温度循环（-40℃至 125℃，1000 次），电阻变化需＜15%；② 湿热测试（85℃/85% RH，500 小时），附着力保持率＞70%；③ 化学浸泡（酒精 / 机油，48 小时），外观无明显变化。PCB 批量厂家的数据显示，通过测试的碳油线路，现场失效概率（0.2%）比未测试（2%）低 90%。

量产过程的 “一致性控制”。采用 “3D 印刷检测” 确保线宽偏差＜±5μm（避免细颈导致的应力集中），每块板进行导通测试（电阻偏差＜±10%）。某批量生产线的统计显示，过程控制使碳油线路的参数一致性（CPK 1.33）比未控制（CPK 0.8）高 66%，为可靠性奠定基础。

​

碳油的环境适应性与可靠性，需通过材料改进、工艺优化和严格测试三重保障。PCB 批量厂家的实践证明，经过系统优化的碳油，可在 - 40℃至 125℃、85% RH 等高应力环境中保持稳定性能，电阻变化率控制在 15% 以内，附着力满足长期使用需求。
