PCB研发阶段如何做好电磁兼容性设计？

研发阶段的电磁兼容性（EMC）设计是避免后期整改的核心，直接决定产品能否通过电磁干扰（EMI）和抗干扰（EMS）测试。PCB四层板厂家捷配的数据显示，系统的 EMC 设计可使测试通过率从 60% 提升至 95%，整改成本降低 70%（从 20 万元降至 6 万元）。

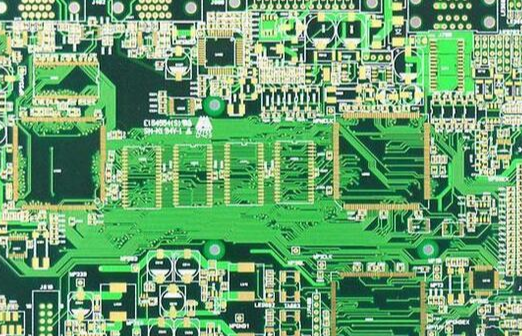

四层板的 “干扰困境”

四层板的密集布局（100 个元件 /cm²）使 EMC 设计面临独特挑战，PCB 四层板厂家的测试揭示三大痛点：

干扰源的 “叠加效应”。高速信号（如 1GHz 时钟）的辐射强度随频率平方增长，四层板的 8 拼板设计使干扰源数量增加 8 倍，30MHz 频段总辐射比单块单板高 12dB。某测试显示，未做屏蔽的四层板，1.2GHz 信号通过公共地线耦合，导致模拟电路噪声增加 25mV（超出 ADC 的 10mV 耐受值），引发数据采集错误。

接地设计的 “潜在风险”。四层板的接地层分割不合理（如模拟地与数字地未隔离），会形成地环路（阻抗 50mΩ），在 100MHz 时产生 30mV 地弹噪声。PCB 四层板厂家的仿真显示，地环路面积从 10cm² 增至 20cm²，辐射强度从 - 45dBμV/m 升至 - 35dBμV/m，超出 CLASS B 限值（-40dBμV/m）。

布线不当的 “耦合干扰”。0.15mm 线宽的高速信号与敏感模拟线（间距 0.2mm）平行布线 50mm，会产生 - 28dB 串扰，导致传感器信号信噪比从 60dB 降至 45dB。

EMC 设计的关键原则：从 “抑制源” 到 “阻断路径”

四层板研发需遵循三大设计原则，PCB 四层板厂家的实践方案如下：

干扰源的 “源头控制”。高速时钟信号（＞100MHz）采用差分对布线（如 LVDS），辐射强度比单端信号低 20dB（从 - 35dBμV/m 降至 - 55dBμV/m）。某 1.5GHz 时钟设计中，差分对（间距 0.2mm）的辐射比单端线低 18dB，完全满足 CLASS B 标准。此外，通过 “扩频时钟” 技术（频率抖动 ±1%），可使峰值辐射降低 6-8dB，适合消费电子四层板。

接地系统的 “噪声隔离”。采用 “模拟地 + 数字地 + 功率地” 三隔离设计，各区域通过 0Ω 电阻或磁珠连接（避免地环路），某四层板的测试显示，隔离后模拟地噪声从 30mV 降至 5mV，传感器精度提升 3 倍。接地层需保持完整（除必要分割外），覆盖率＞90%，通过 “多点接地”（高频信号每 5cm 一个接地过孔）缩短回流路径，1GHz 信号的地弹噪声从 25mV 降至 8mV。PCB 四层板厂家的经验表明，完整接地层可使辐射强度降低 10-15dB，是最经济的 EMC 措施。

屏蔽与滤波的 “路径阻断”。敏感电路（如射频模块）周围设置接地屏蔽框（宽度≥2mm），配合金属屏蔽罩（屏蔽效能＞60dB@1GHz），可使外部干扰衰减 99.9%。电源入口处串联共模电感（100μH@100MHz）+ 安规电容（X2 220nF），将传导干扰从 - 40dBμV 降至 - 60dBμV，通过 EN 55022 测试。某四层板的滤波设计显示，未加滤波时 USB 接口传导干扰超标 12dB，优化后余量达 8dB。

四层板的 EMC 优化措施：PCB 厂家的 “结构利用”

四层板的叠层与布局需针对性优化，核心方案如下：

叠层设计的 “天然屏蔽”。采用 “信号 - 地 - 电源 - 信号” 叠层，信号层与接地层紧密耦合（间距 0.1mm），利用接地层作为 “电磁屏蔽层”，1GHz 信号的辐射强度比 “信号 - 电源 - 地 - 信号” 布局低 10dB。某 PCB 四层板厂家的测试显示，此叠层使内层信号（第二层）的辐射（-50dBμV/m）比表层（-40dBμV/m）低 10dB，适合布局敏感模拟电路。

布线的 “方向控制”。同一层布线采用 “正交原则”（数字线水平、模拟线垂直），减少平行耦合长度（＜30mm），串扰可从 - 25dB 降至 - 40dB。高速信号（＞500MHz）走内层（第二层），利用上下接地层形成 “微带线”，阻抗稳定性（±2Ω）比表层高 50%，辐射降低 8dB。

过孔的 “干扰抑制”。高速信号过孔周围布置 3-4 个接地过孔（间距＜0.5mm），形成 “法拉第笼”，抑制过孔产生的辐射（从 - 45dBμV/m 降至 - 55dBμV/m）。某四层板的过孔优化显示，未加接地过孔时 2GHz 信号的反射损耗恶化 5dB，增加后恢复至设计值，同时辐射降低 12dB。

PCB 研发阶段的 EMC 设计，是 “预防为主、整改为辅” 的关键环节。PCB 四层板厂家的实践证明，科学设计可使 EMC 测试一次通过率提升 35%，避免后期破坏性整改。对于工程师而言，需结合四层板结构特点，从接地、屏蔽、滤波多维度优化，平衡性能与成本 —— 这正是 EMC 设计的核心价值，直接决定产品能否快速推向市场。
