PCBA制造与维修全流程故障排查技术指南

于 2025-05-20 15:20:14 发布
阅读量489 收藏 3
点赞数 5
CC 4.0 BY-SA版权
分类专栏： PCB大全 文章标签： 捷配 pcb工艺 制造
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/jiepei_PCB/article/details/148088619

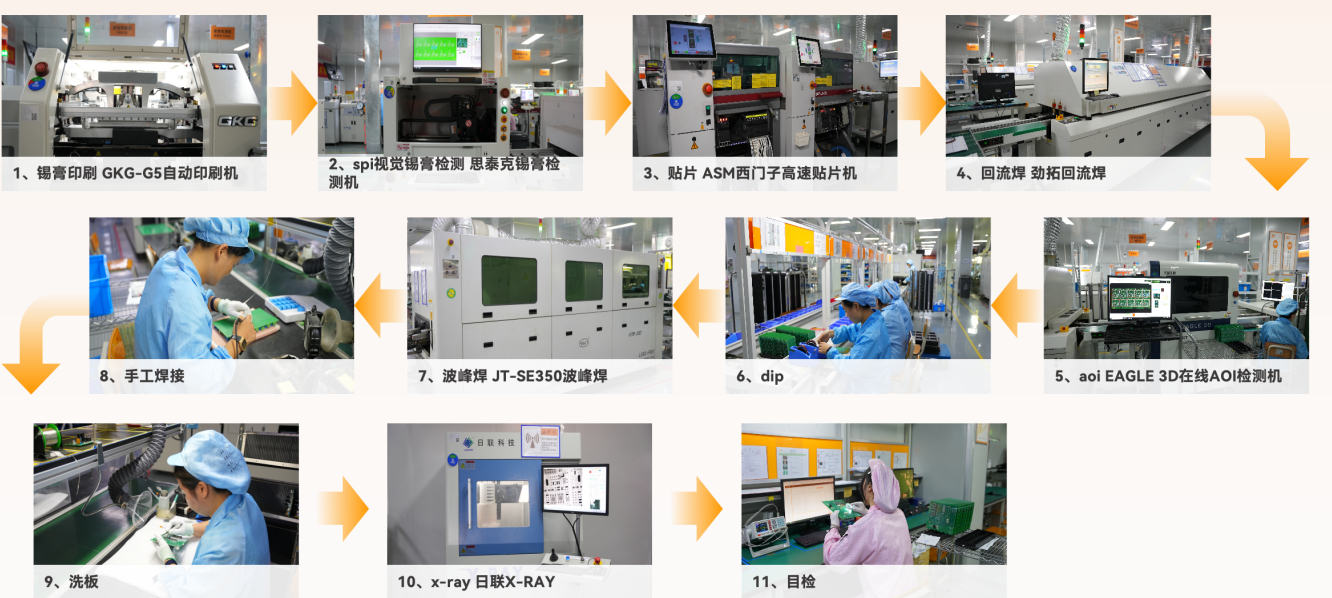

在SMT贴片加工和PCBA制造领域，80%的产品异常源于焊接缺陷、元件错装或操作失误。

一、组件级缺陷检测技术规范

1.1 焊点质量评估标准

  • 工艺参数：回流焊炉温曲线需满足IPC-2221标准，峰值温度偏差≤±5℃

  • 缺陷判定：

    • 虚焊：焊锡润湿角＞90°且接触面积＜50%

    • 桥接：相邻焊点间锡量超过0.1mm宽度

    • 空洞：X-Ray检测显示空洞率＞25%需返修

1.2 元件安装精度控制

元件类型允许偏移量检测设备0402封装电阻≤±0.1mmSPI（锡膏检测仪）QFP封装IC≤±0.05mmAOI（自动光学检测）电解电容极性100%目检高倍显微镜

二、焊接工艺缺陷深度诊断

2.1 焊接失效机理分析

  • 虚焊成因：焊盘氧化（环境湿度＞60%）、助焊剂活性不足

  • 短路诱因：钢网开口残留锡膏（厚度＞80μm）、贴片压力过大

  • 立碑现象：铜箔热容比失衡（推荐铜厚1oz+35μm阻焊）

三、系统性检测工具链配置

3.1 基础检测设备清单

  • 万用表：Keysight 34465A（精度±0.0035%）

  • 热成像仪：FLIR E8（测温范围-20℃~550℃）

  • 飞线测试仪：JETech J-2000（支持4线制测量）

3.2 高级检测技术方案

  • X-Ray检测：检测BGA焊点空洞率（分辨率0.01mm²）

  • 声学显微镜：识别分层/裂纹（频率范围5MHz-200MHz）

  • 热应力测试：85℃/85%RH环境下持续1000小时

五、预防性维护策略

5.1 工艺参数优化

  • 回流焊：采用三温区阶梯升温（150℃→220℃→245℃）

  • 印刷参数：刮刀压力4.5-5.5N/cm²，速度20mm/s

5.2 环境控制标准

参数允许范围监测频率温度22±2℃每2小时湿度45%-55%RH实时监控静电电压≤100V每班次检测
