PCB量产阶段如何进行工艺优化与改进？

量产阶段的工艺优化不仅是解决问题，更是通过持续改进将良率、效率、成本控制在最优状态。PCB 批量厂家捷配的数据显示，未做系统优化的量产线，工艺波动导致的良率差异可达 ±8%，而经过优化的生产线可控制在 ±3% 以内，为大规模稳定生产提供保障。工程师需掌握工艺优化的方法与路径，实现从 “稳定生产” 到 “精益生产” 的跨越。

​工艺优化的核心方向：从 “良率” 到 “成本” 的多维突破

量产阶段的工艺优化需聚焦三大目标，PCB 批量厂家的实践揭示关键路径：

良率提升的 “瓶颈突破”。通过柏拉图分析锁定主要缺陷：某四层板量产线中，蚀刻不均（占比 35%）、层压气泡（25%）、电镀铜厚偏差（20%）是导致良率低下的三大元凶。针对蚀刻不均，将蚀刻液喷射压力从 0.2MPa 增至 0.25MPa，同时优化喷嘴角度（从 45° 调整为 30°），使线宽偏差从 ±8μm 缩至 ±5μm，蚀刻良率提升 9%。层压工序通过预热温度从 100℃升至 120℃（保温时间延长 10 分钟），使气泡不良率从 5% 降至 0.3%，因充分排出了基材中的挥发物。

生产效率的 “瓶颈疏通”。通过价值流分析消除非增值环节：某生产线的层压等待时间达 4 小时（占生产周期的 30%），通过 “批次合并 + 预排产” 将等待时间压缩至 1 小时，单日产能从 2 万块增至 2.8 万块。激光钻孔机采用 “智能路径规划” 算法，将单块板的钻孔时间从 60 秒缩短至 45 秒（减少空程移动），设备利用率从 70% 提升至 85%。自动化物流系统的 AGV 调度优化（从 “单机配送” 改为 “集群配送”），使工序间转运效率提升 50%，日均减少设备闲置时间 3 小时。

成本控制的 “细节挖掘”。从辅料消耗、能源利用等细节优化：蚀刻液通过 “浓度闭环控制”（实时监测并补充药水），使用寿命从 5 天延长至 7 天，单块板的药水成本降低 0.3 元。电镀工序采用 “脉冲电流” 替代直流电流，铜箔利用率从 70% 提升至 85%，100 万块四层板可节省铜材成本 80 万元。

从 “蚀刻” 到 “层压” 的深度改进

量产阶段的工艺优化需覆盖核心工序，PCB 批量厂家的实践方案如下：

蚀刻工艺的 “精度控制”。通过 “三参数协同优化” 实现线宽精准控制：蚀刻温度稳定在 45±1℃（温度每波动 1℃，线宽偏差 ±1.5μm），喷淋压力分区调整（中心 0.25MPa、边缘 0.28MPa），补偿板面对流差异，蚀刻时间根据前序铜厚实时修正（铜厚每增加 5μm，时间延长 2 秒）。某四层板量产案例中，优化后线宽 CPK 值从 0.9 升至 1.67，阻抗一致性（±1.5Ω）比优化前（±3Ω）提升 50%，完全满足高频信号需求。此外，蚀刻液的 PH 值需控制在 8.5±0.2，避免过蚀刻（线宽偏小）或欠蚀刻（线宽偏大），某批次因 PH 值降至 8.0，导致 3% 的板线宽超差，调整后恢复正常。

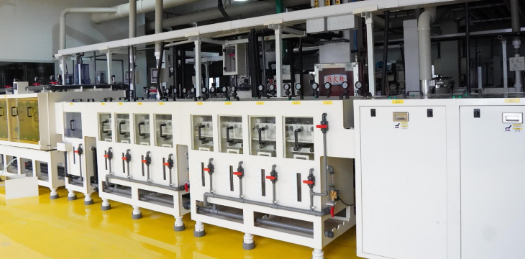

电镀工艺的 “均匀性提升”。采用 “阳极分区控制” 技术，将电镀槽分为 6 个独立阳极区，根据板面上不同区域的电流密度（边缘比中心低 15%）调整输出电流，使铜厚均匀性从 15±3μm 提升至 15±1μm。添加剂浓度需实时监测（光亮剂 20-30ml/L），浓度过高会导致铜箔粗糙（Ra＞1.5μm），增加高频信号损耗（0.1dB/cm），过低则镀层光亮度不足，影响外观质量。PCB 批量厂家的测试显示，优化后的电镀工艺，四层板电源层的铜厚标准差（0.8μm）仅为传统工艺（2.5μm）的 32%，电流承载能力稳定性显著提升。

层压工艺的 “无气泡改进”。通过 “阶梯升温 + 压力补偿” 消除层间气泡：升温速率从 3℃/min 降至 2℃/min（减少挥发物剧烈释放），压力分三阶段施加（0.5MPa→1.0MPa→1.5MPa），每个阶段保温 10 分钟，确保胶层充分流动填充。某四层板量产中，层压气泡率从 4% 降至 0.2%，因改进了基材预处理（120℃烘干 4 小时，含水率＜0.05%），避免了水分蒸发导致的气泡。此外，层压对位精度（偏差＜5μm）需通过 “光学定位 + 机械补偿” 控制，避免内层线路偏移导致的短路（短路率从 1% 降至 0.1%）。

工艺优化的持续改进：PCB 批量厂家的 “体系建设”

量产工艺优化需建立长效机制，核心措施如下：

数据驱动的 “问题定位”。通过 MES 系统采集 120 项工艺参数、5000 + 检测数据，运用 SPC 工具识别异常波动（如蚀刻线宽 CPK＜1.33 时触发预警）。某 PCB 批量厂家的大数据分析显示，周四下午的层压良率比其他时段低 3%，追溯为冷却系统效率下降，更换滤芯后问题解决，体现了数据挖掘的价值。

跨部门的 “协同改进”。成立工艺优化小组（含工艺、设备、质量工程师），每周召开改进会议，针对良率波动、成本超支等问题制定对策。某案例中，小组通过 “电镀 - 蚀刻参数联动调整”，解决了铜厚与线宽的匹配矛盾，使阻抗良率提升 8%，展示了协同改进的效果。

标杆对比的 “差距缩小”。定期与行业标杆对比关键指标（如良率、单位能耗），引入先进技术（如激光直接成像 LDI 替代传统曝光）。某 PCB 批量厂家通过对标学习，将四层板的换型时间从 2 小时缩至 30 分钟，设备 OEE（综合效率）从 65% 提升至 85%，缩小了与国际一流厂家的差距。

PCB 量产阶段的工艺优化是 “持续精进” 的过程，而非一次性改进。PCB 批量厂家的实践证明，通过良率瓶颈突破、效率提升和成本控制，可使生产线的综合竞争力提升 30% 以上。
