osg fbo(五）通过shader计算纹理坐标并采样

最新推荐文章于 2024-05-05 22:58:07 发布

原创

最新推荐文章于 2024-05-05 22:58:07 发布 · 1.2k 阅读

2 ·

CC 4.0 BY-SA版权

文章标签：

#osg

该文讲述了如何在OpenGL编程中，通过删除预先设定的纹理坐标，改为在顶点着色器内计算，并传递给片元着色器进行采样的过程。通过使用osg库，创建了纹理面板并应用了自定义的顶点和片元着色器，实现了从位置坐标到纹理坐标的转换。最终，通过在两个Camera之间处理场景，成功地在屏幕上显示了计算出的纹理坐标效果。

在前边几节，纹理坐标数组是在生成geometry前指定的。
这里在shader里计算，
一，注释掉geometry中的纹理坐标

//osg::ref_ptr<osg::Vec2Array> texCoord = new osg::Vec2Array;
//texCoord->push_back(osg::Vec2(0.0, 0.0));
//texCoord->push_back(osg::Vec2(1.0, 0.0));
//texCoord->push_back(osg::Vec2(1.0, 1.0));
//texCoord->push_back(osg::Vec2(0.0, 1.0));
//geom->setTexCoordArray(0, texCoord);

二，由于位置坐标是[-1,1]，纹理坐标是[0,1]，所以可以在顶点着色器里凑个公式，以满足位置坐标和纹理坐标的关系。

	"vec2 coord = sign(gl_Vertex.xy);"
	"texCoord.x = coord.x * 0.5 + 0.5;"
	"texCoord.y = coord.y * 0.5 + 0.5;"

三，由于纹理坐标是在顶点着色器中计算的，还要传递给片元着色器，所以要加上
“varying vec2 texCoord;”

四，在应用程序中，由于颜色缓冲区的纹理设置为第0个，所以对第0个纹理进行采样。在shader中传递0过去。（这里用N表示普适性）

stateset_panelGeode->setTextureAttributeAndModes(N, tex);
osg::ref_ptr<osg::Uniform> tex1 = new osg::Uniform("tex1", N);
stateset_panelGeode->addUniform(tex1);

"uniform sampler2D tex1;"

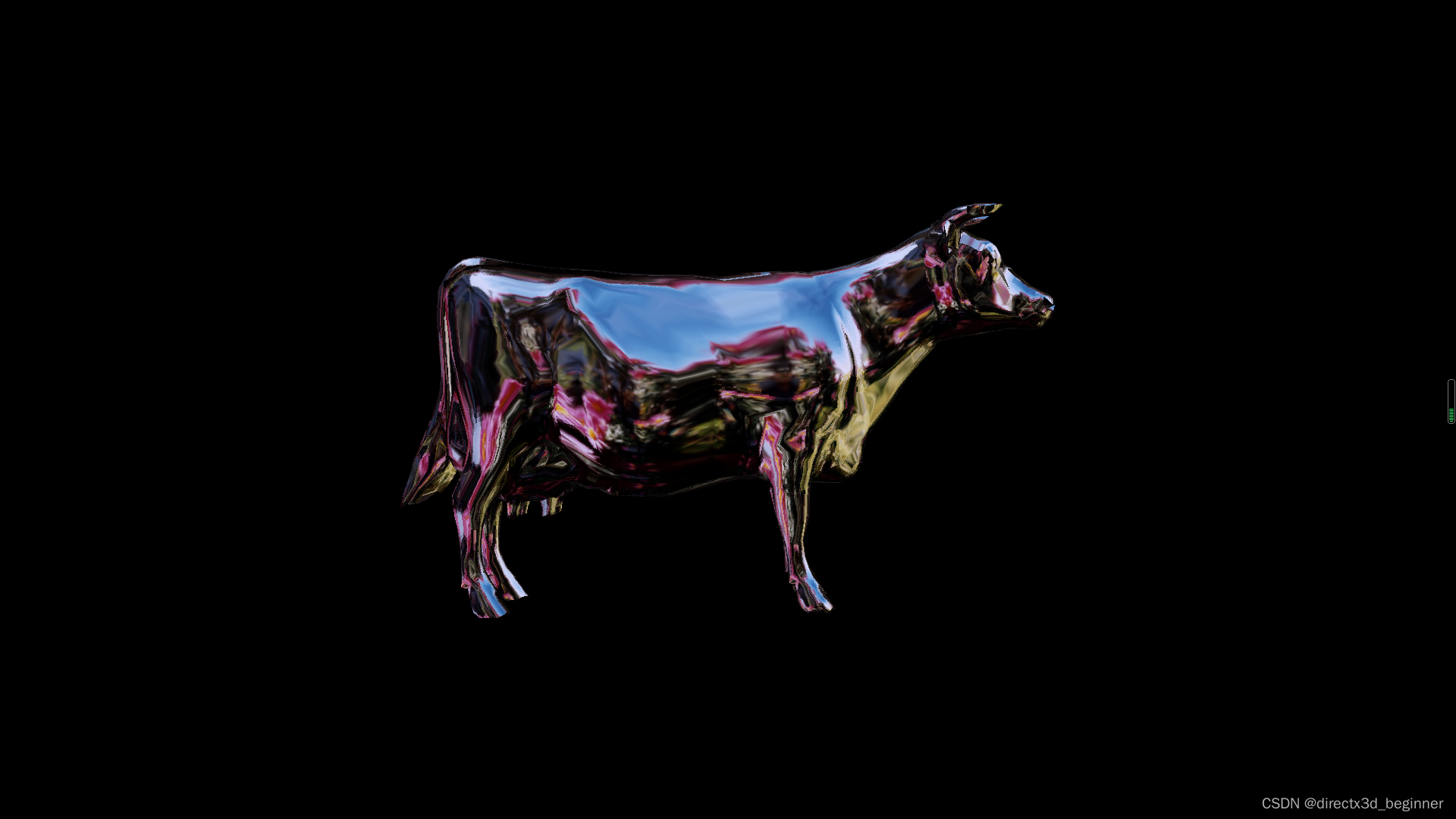

五，在片元着色器中采样，（这里只采
