调试最长的一帧（第25天）

目前已经到了单线程渲染的尾声了，先看看总体框架，看看还是否忘记了。

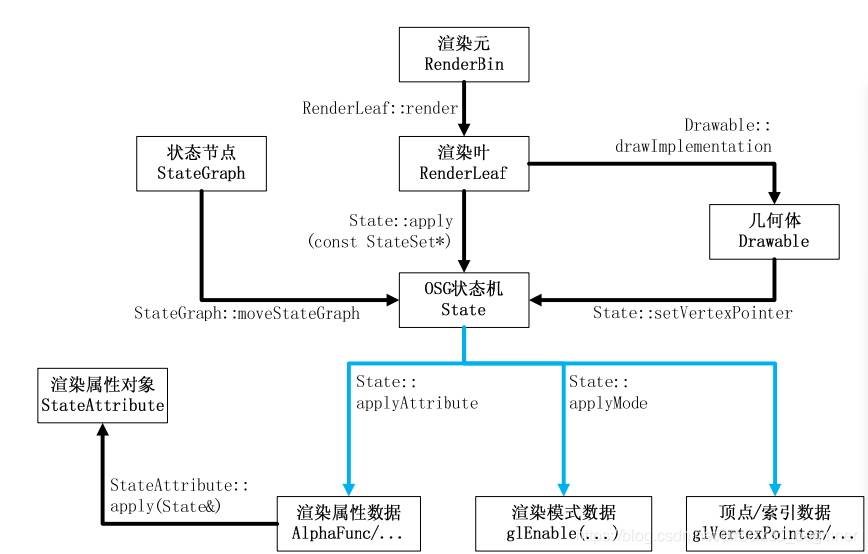

昨天，看到的第24天内容结尾，有点懵逼，下面这个图以前看的也有点懵，直到这两者都看了后，突然有点明白了，从渲染元和状态节点起始，由osg状态机为中转核心。



在看电子书之前，先在源码把这张图上的这些找到，观其大略。再对照下电子书，看看自己的思路有什么问题。

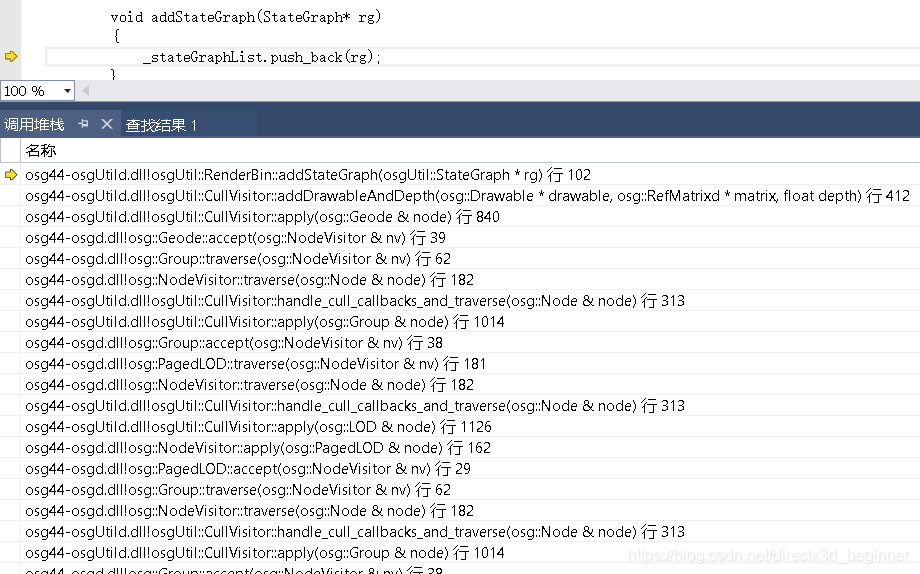

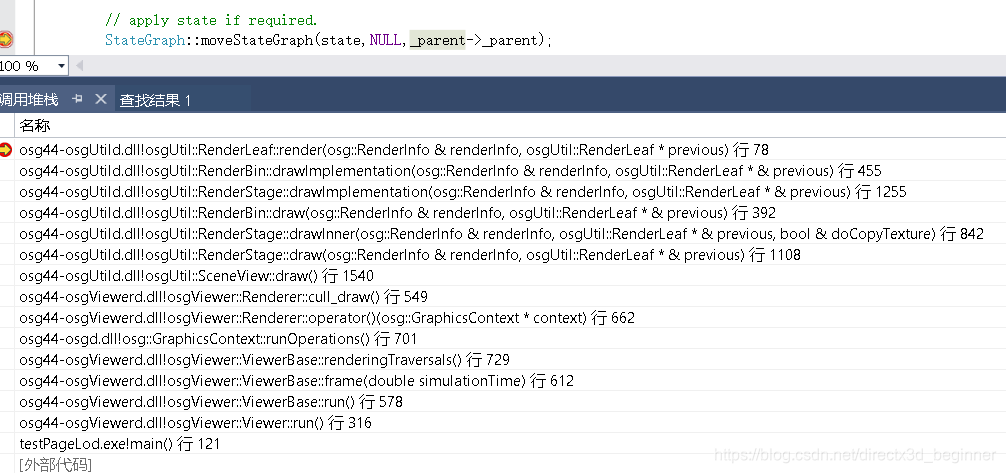

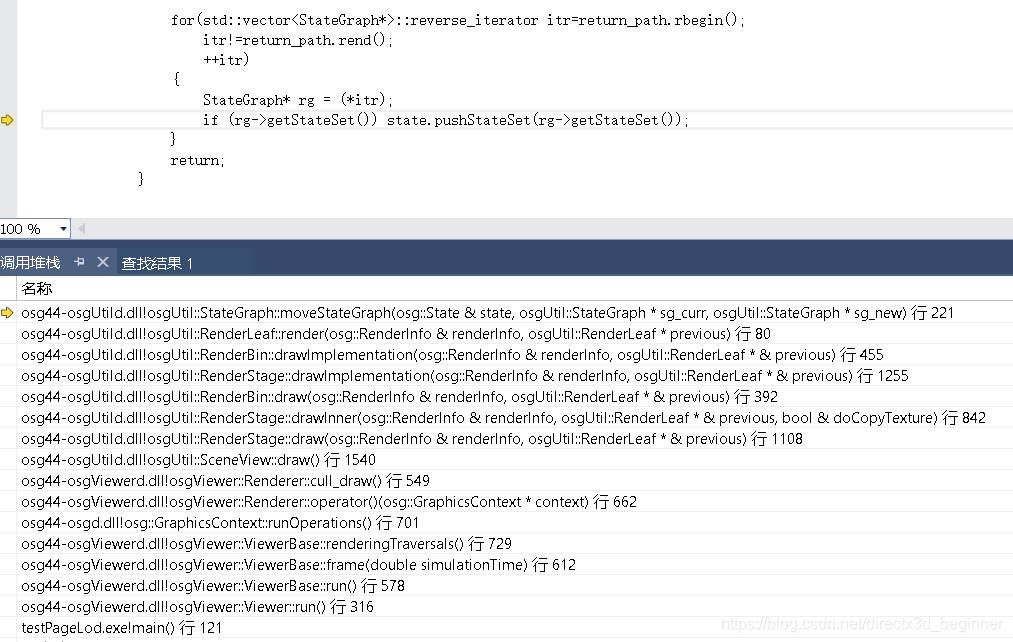

可见，moveStateGraph在状态节点中与状态机之间搭建了桥梁。

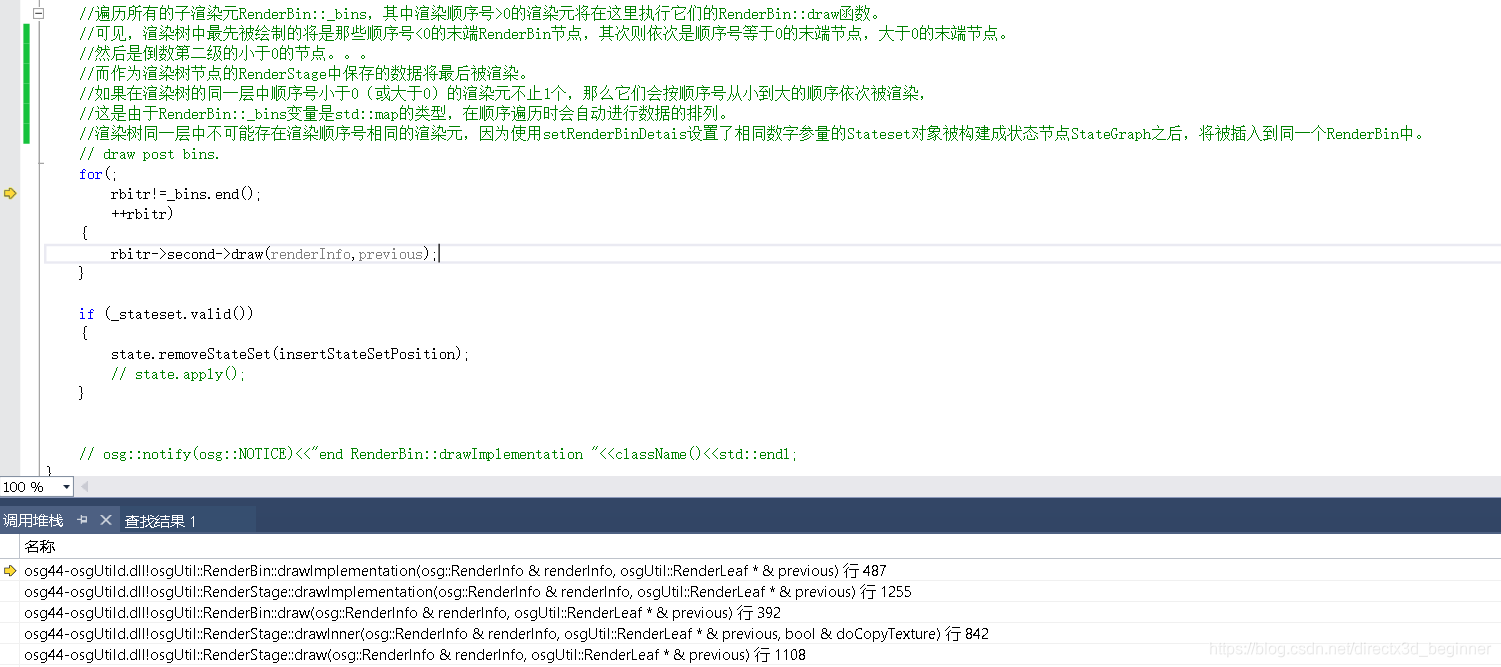

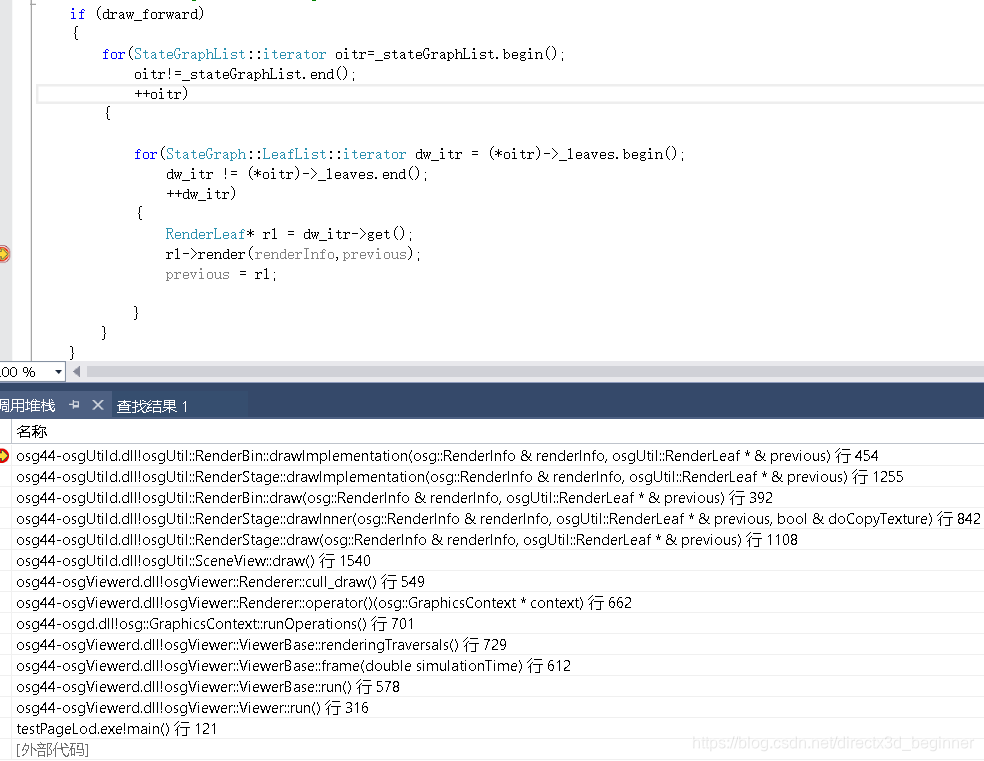

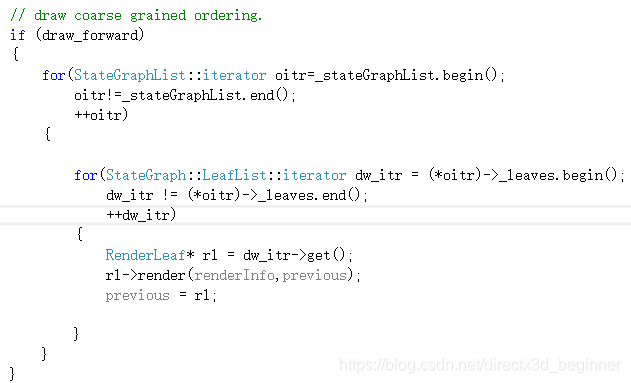

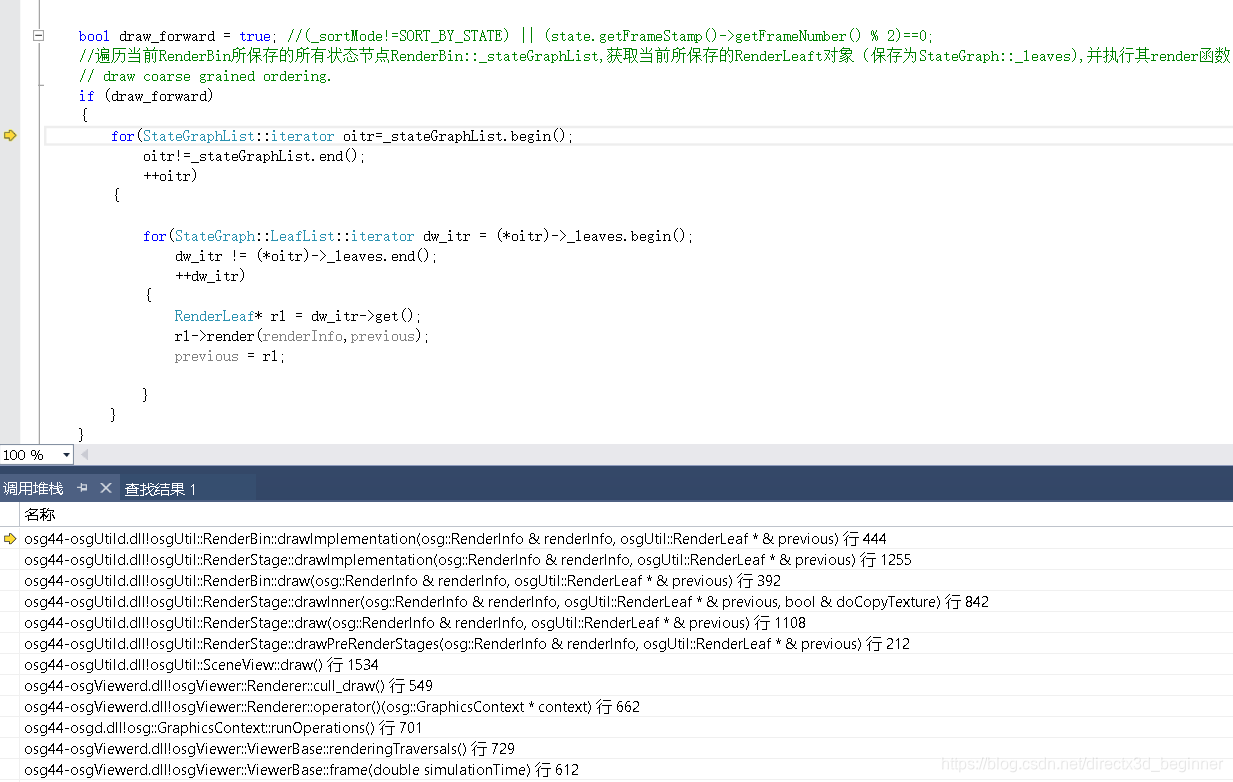

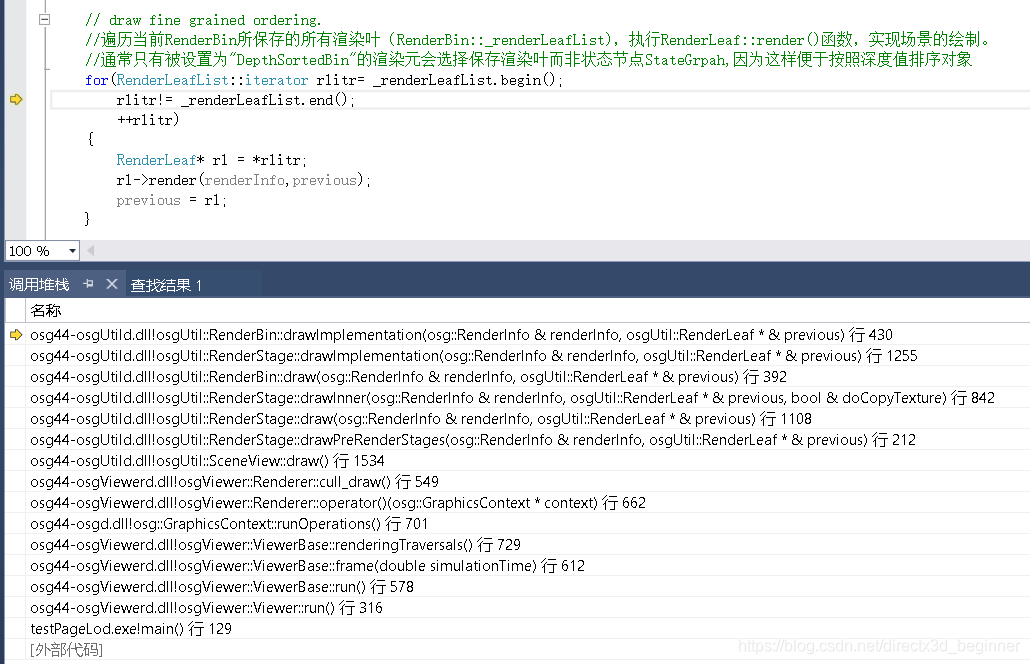

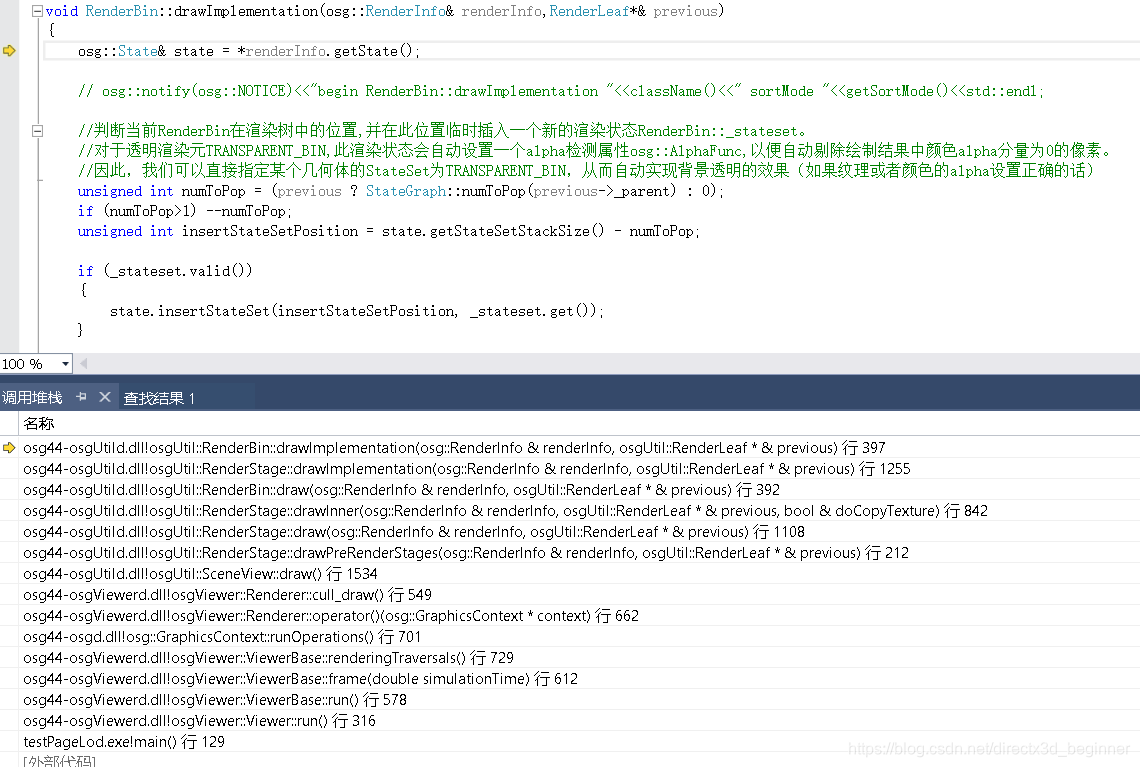

渲染元与渲染叶之间，RenderLeaft::render()是在 RenderBin::drawImplementation（）内实现的。

再看看渲染叶和状态机之间

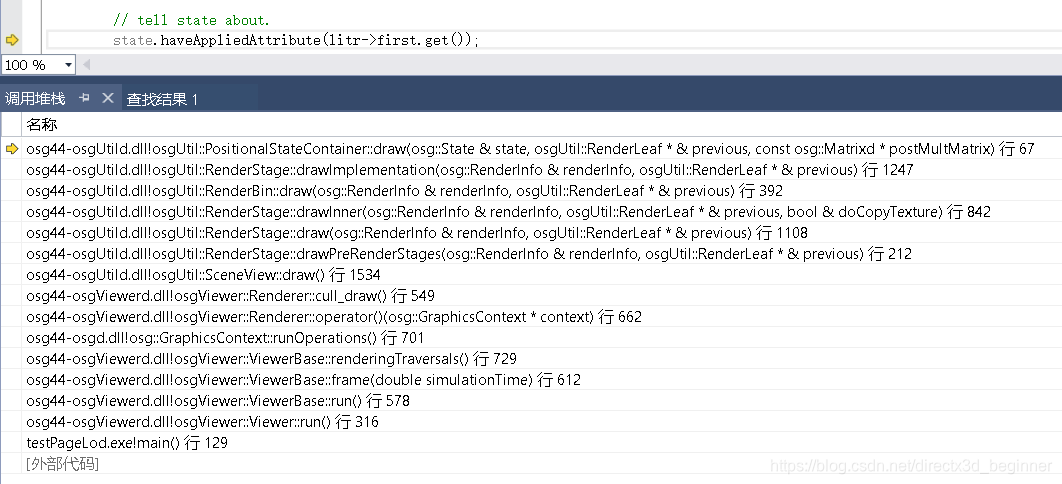

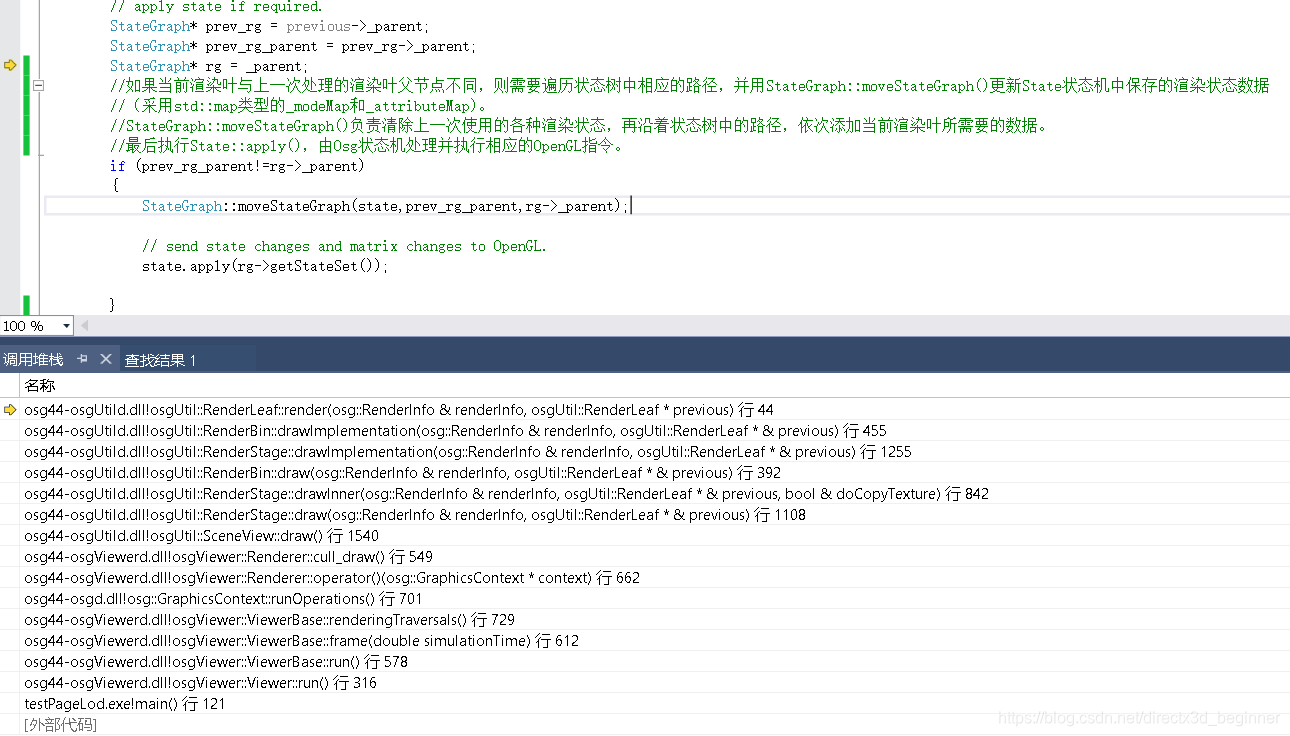

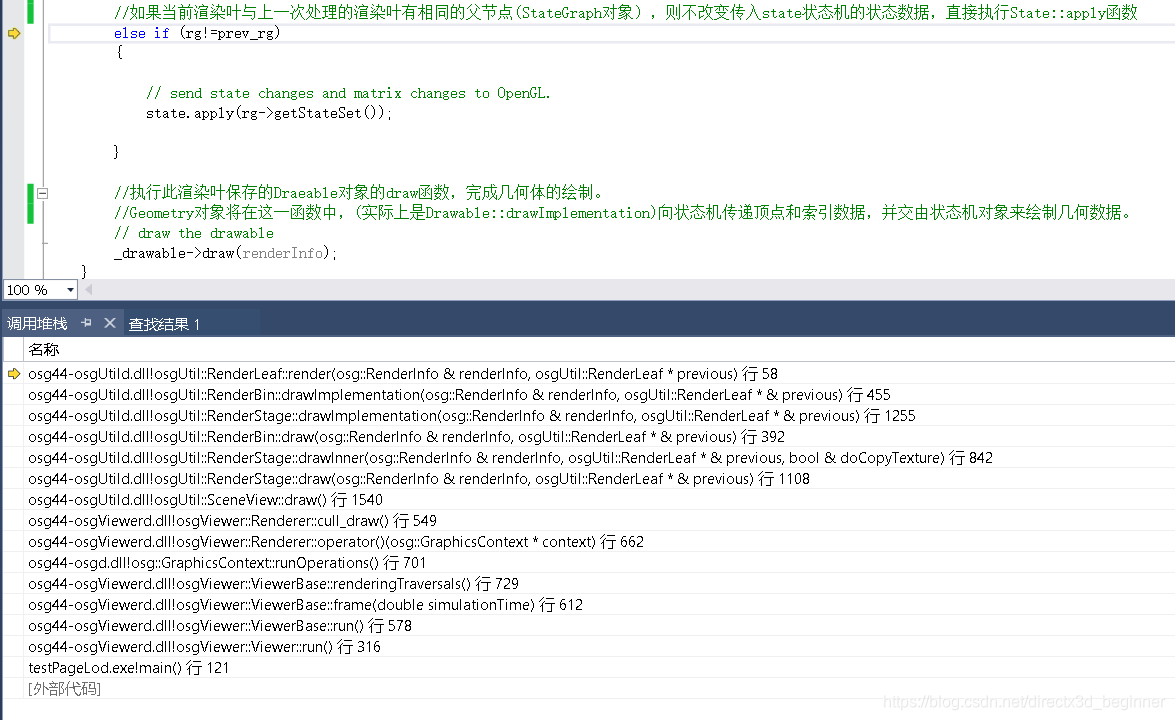

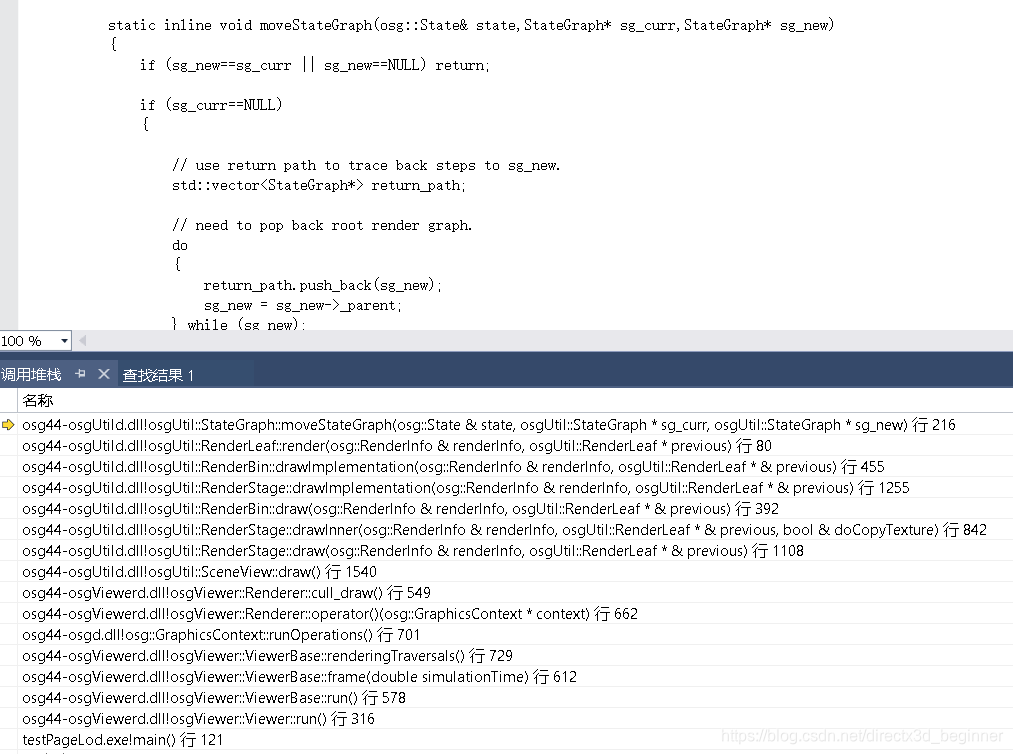

这时候发现不只是渲染叶和状态机之间用state::apply(const stateSet*)联系，状态节点StageGraph和osg状态机的联系StateGraph::moveStateGraph也在里面调用了，可以推测出，实质的核心在osg状态机，调用的核心在RenderLeaft::render()

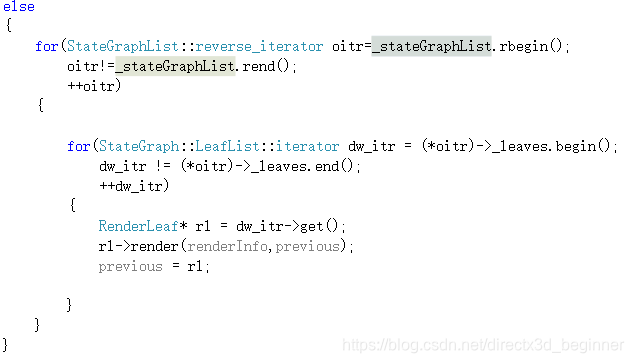

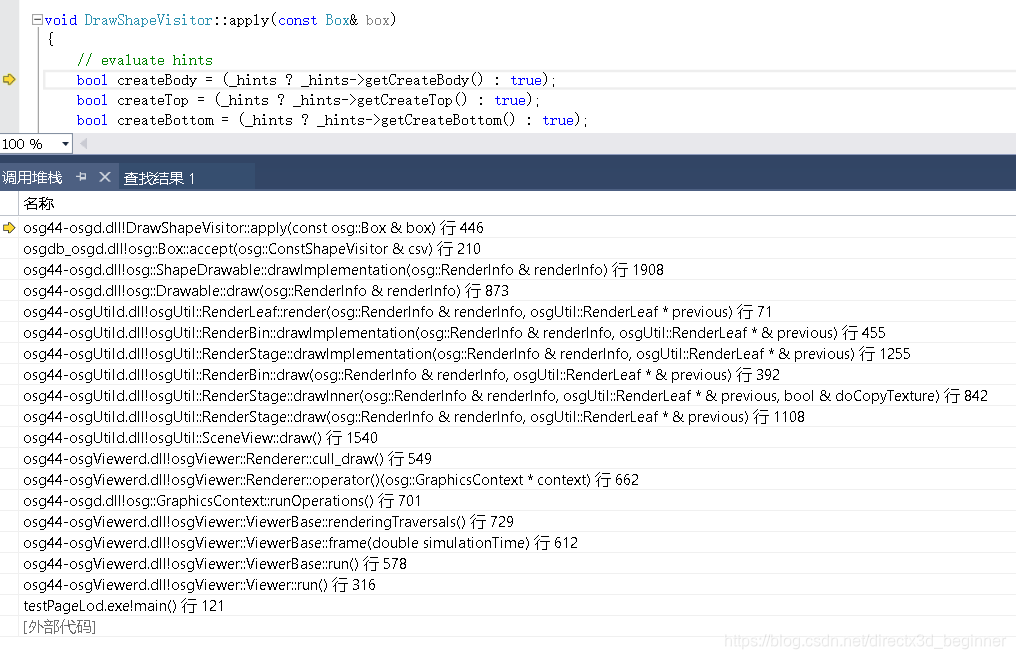

接下来看看渲染叶和几何之间，可知也是在RenderLeaft::render()里面。

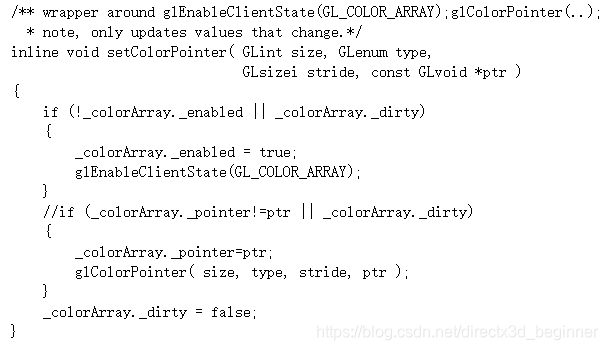

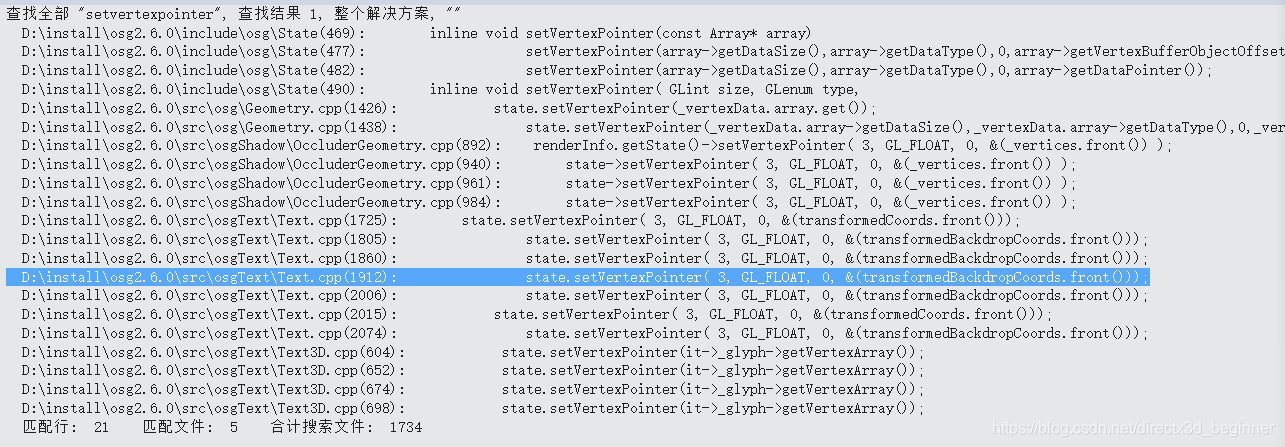

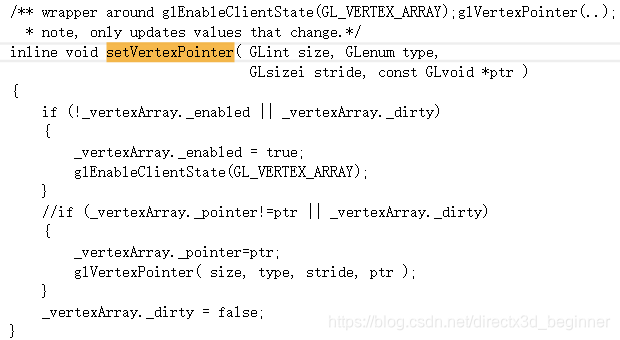

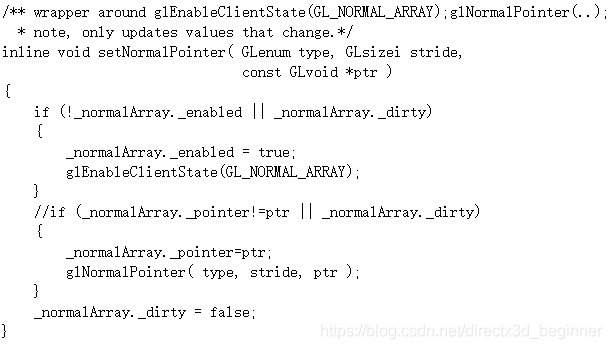

接下来看看几何体和状态机之间的关系。通过setvertexPointer联系

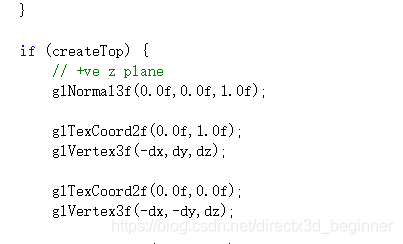

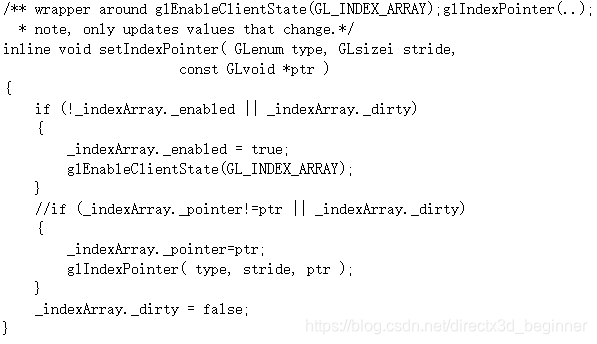

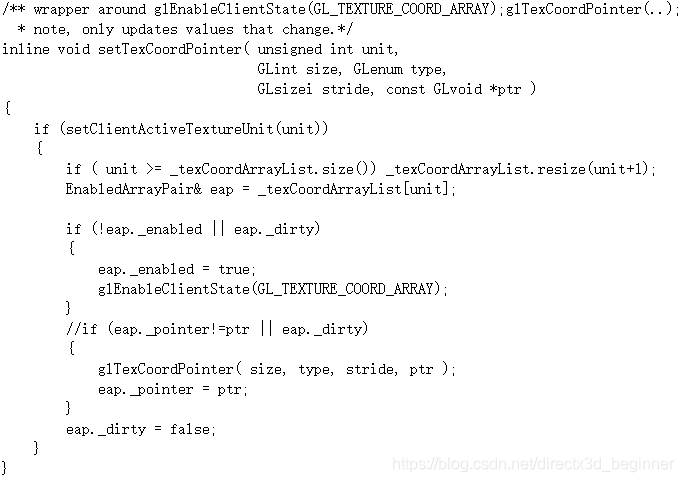

下一步进行蓝色箭头部分，osg状态机与顶点/索引数据等的关联

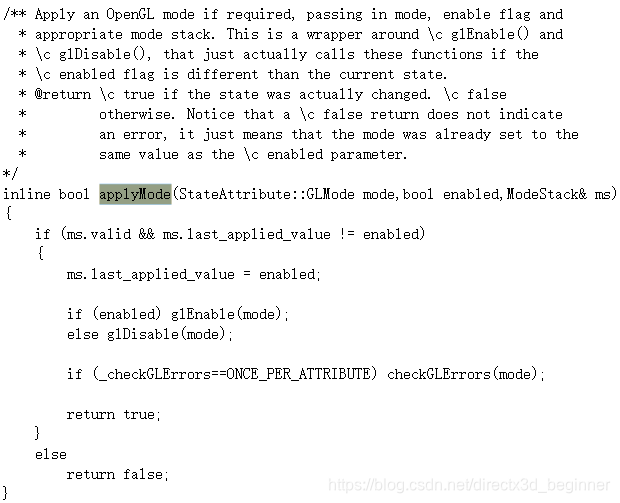

接下来看看osg状态机和渲染模式数据glEnable(。。。)通过State::applyMode（）

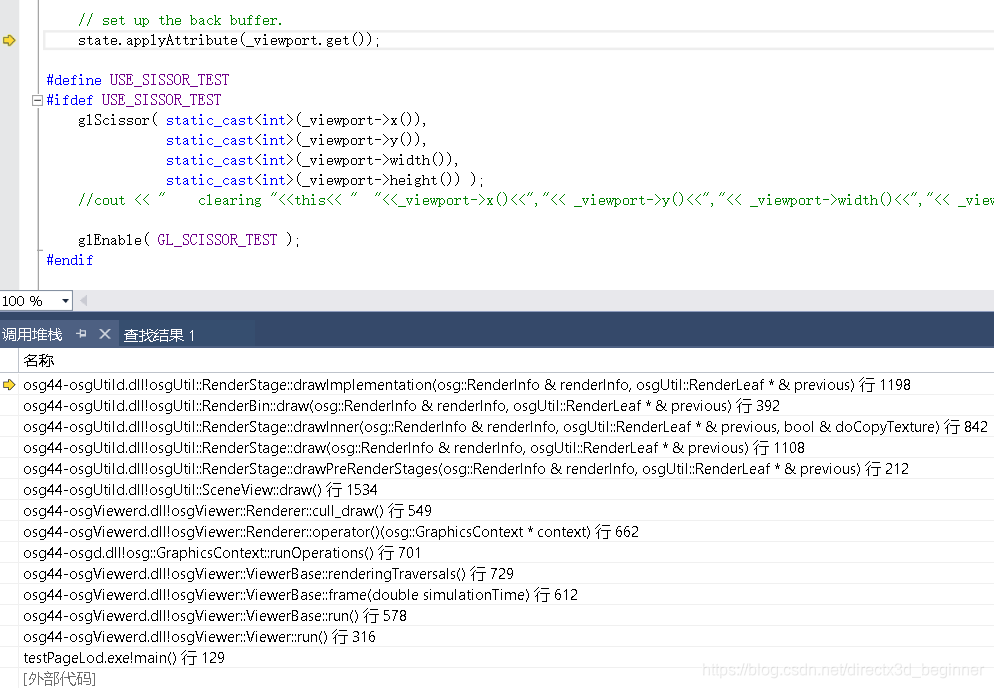

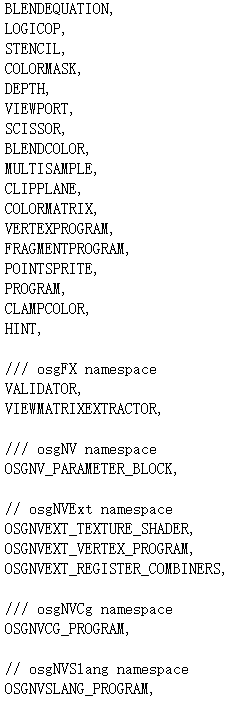

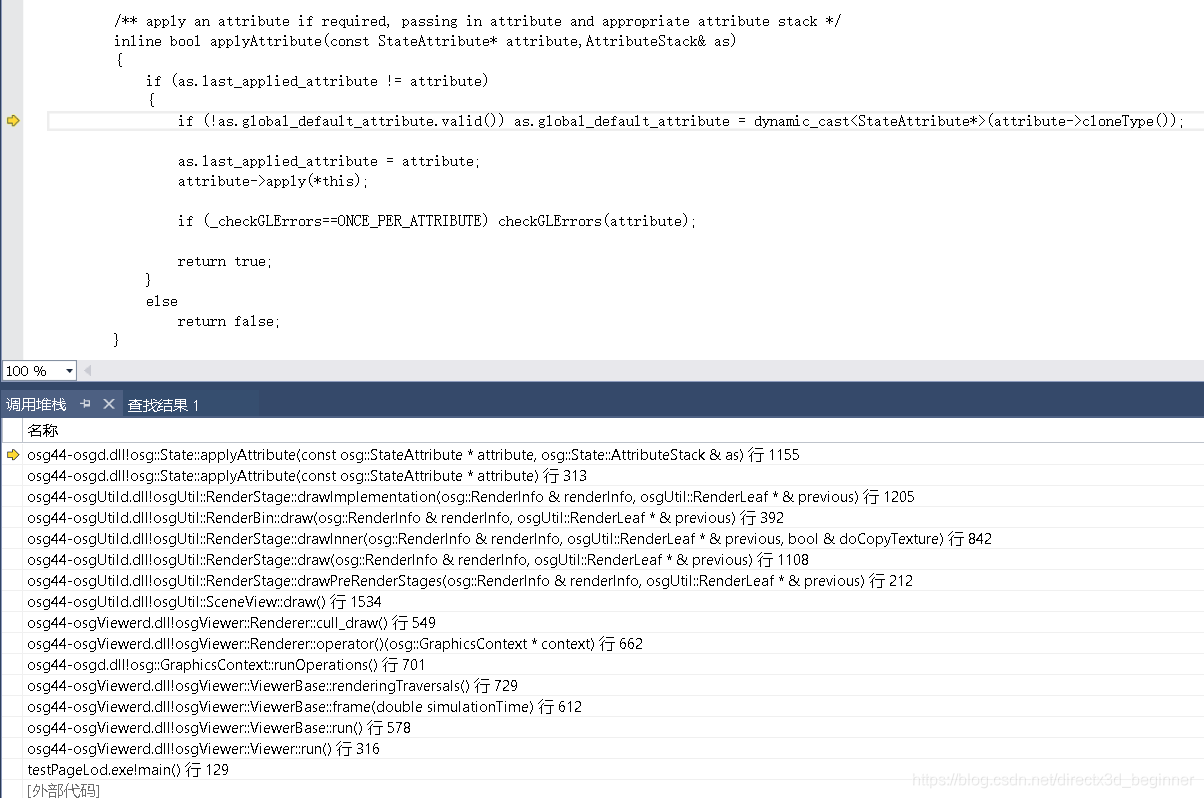

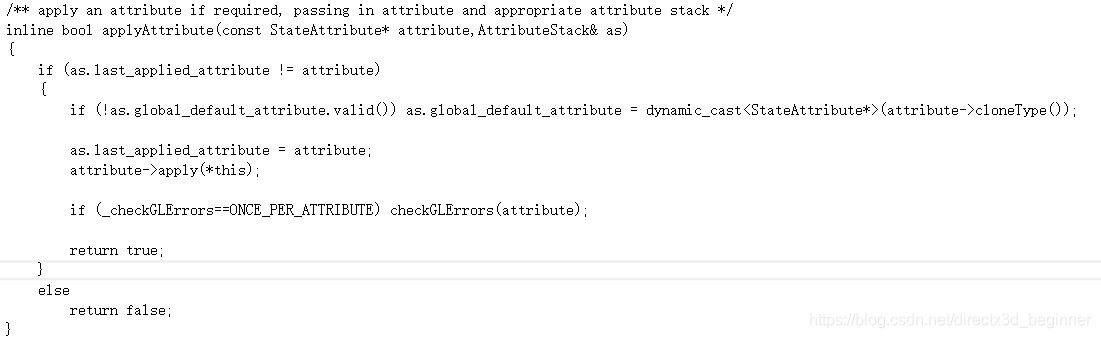

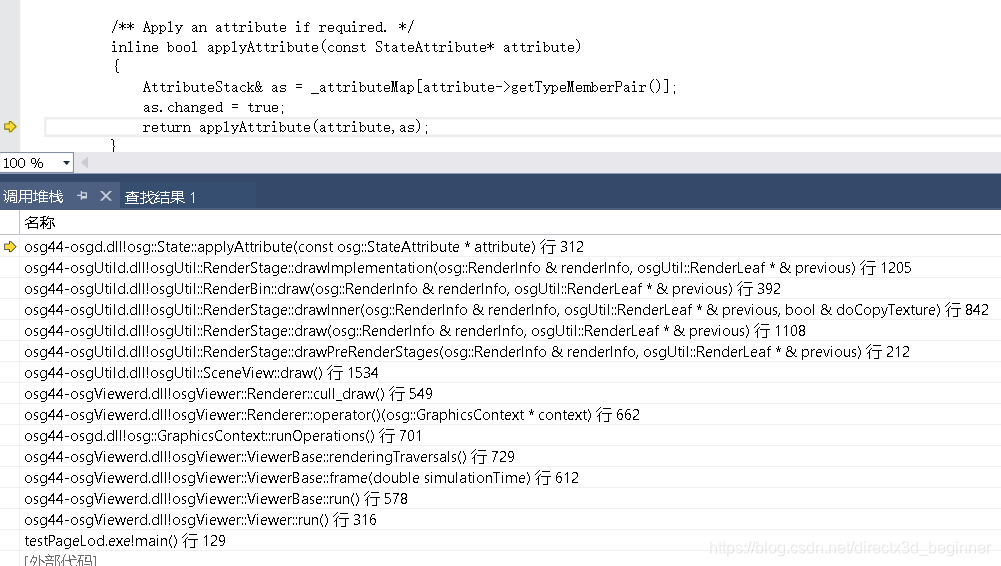

osg状态机和渲染属性数据(AlphaFunc/...)，使用State::applyAttribute

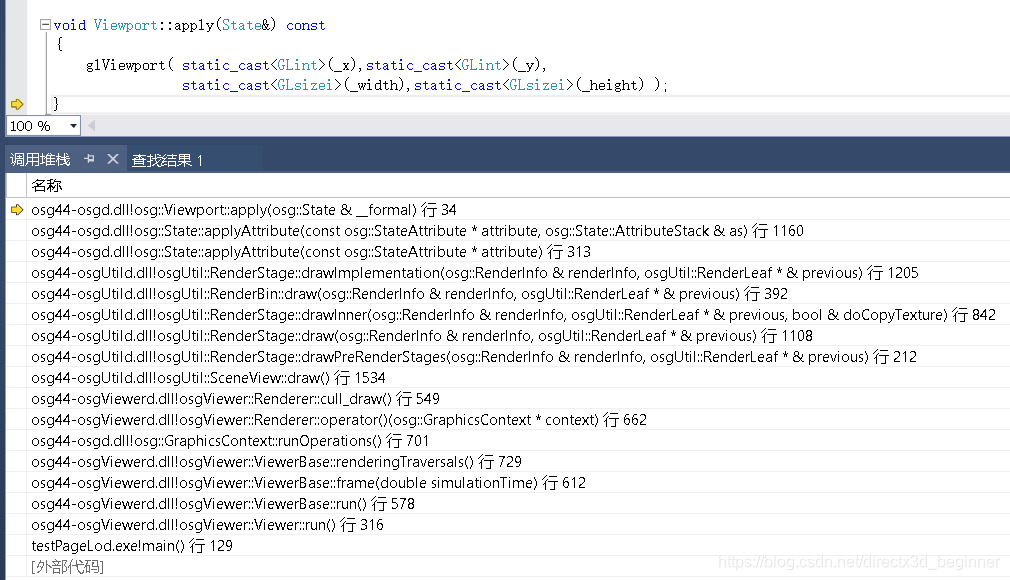

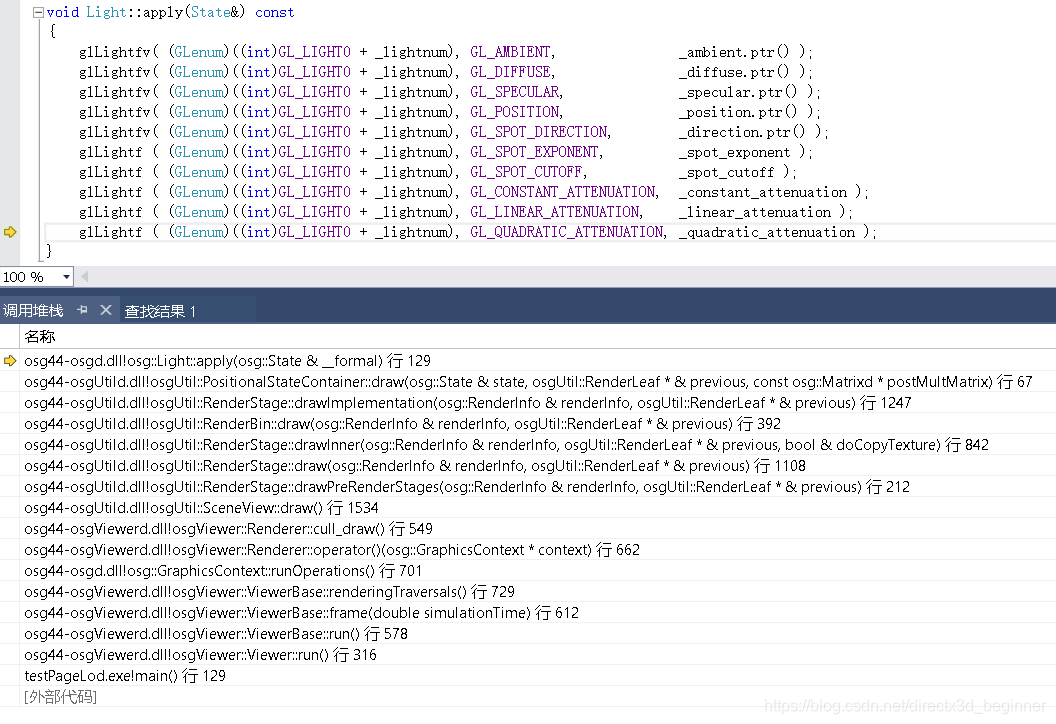

渲染属性数据与渲染属性对象通过StateAttribute::apply(State&)联系

现在，再把第24天结尾抄的懵逼的内容，再抄一遍，加深印象，看看是否依然蒙蔽。

osg::State类的几点重要功能。

1，保存OpenGL的所有状态、模式、属性参数、顶点和索引数据

2，提供了对OpenGL状态堆栈的处理机制，对即将进入渲染管线的数据进行优化。

3，允许用户直接查询各种OpenGL状态的当前值。

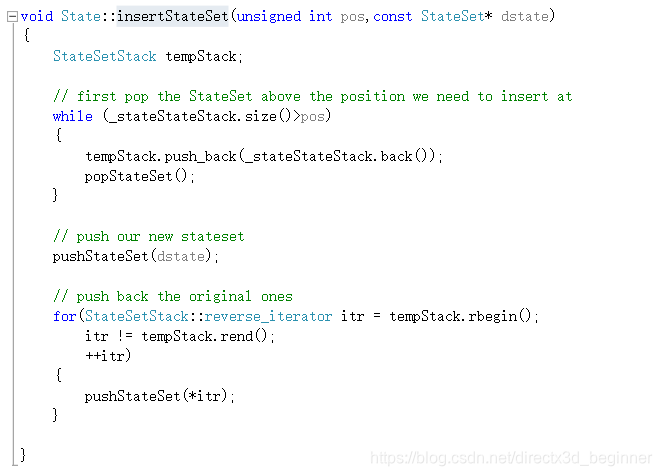

对于第二点，关于OpenGL渲染状态堆栈的处理，实际上就是对于OSG状态树StateGraph的遍历处理。而对于各种OpenGL模式的开关设定(即glEnable和glDisable)实际上是通过State::applyMode(）函数完成；顶点坐标，法线坐标以及各种顶点和索引数组的设置（即glVertexPointer，glNormalPointer等)也是由State类的相关函数，如setVertexPointer等实现的。各种渲染属性的OpenGL处理函数繁多而繁杂，此时State类将使用applyAttribute函数，实现各种各样的渲染特性。

由此可见，osg::State类是OSG与OpenGL的主要接口，场景状态树的遍历者和整合者，也是各种渲染状态，以及顶点值的处理途径。osg的顶点坐标和索引信息是由osg::Geometry类负责保存的，那么负责将Geometry对象的数据传递给State对象的，就是渲染树的叶节点RenderLeaft了。它通过执行自己送包含的Drawable::draw函数，实现几何体的实际绘制；而在Geometry类的绘制过程中，则将自己记录的数据信息传递给State对象，由它负责完成顶点的载入和处理工作。

而渲染树在其中的作用，就是抽取每个渲染树节点RenderBin中的渲染叶RenderLeaf对象，交由osg::State整合它在状态树中继承的全部渲染状态，并将几何体数据传递给OpenGL管线，完成绘制的工作。

现在看看上面的觉得有心得了，继续看第25天的接下来的内容。



继续抄。

图中浅蓝色的箭头表示状态机对象中保存的各种OpenGL状态，即渲染属性的数据（如：alpha检测，纹理，雾效等），模式数据（种种使用glEnable/glDisable开启或关闭的模式），以及顶点坐标、法线坐标、颜色坐标、纹理坐标，以及数据索引的数据。这些OpenGL编程中经常使用的概念在OSG中经常用到的概念在OSG中被良好的封装起来，而osg::State类就是它们的具体实现者。

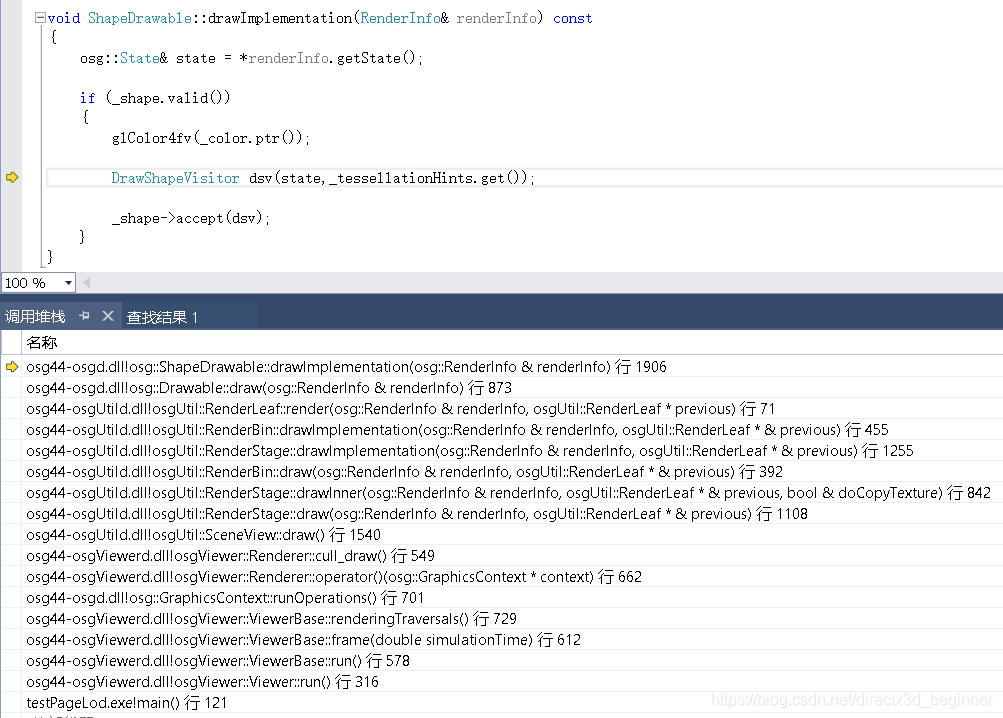

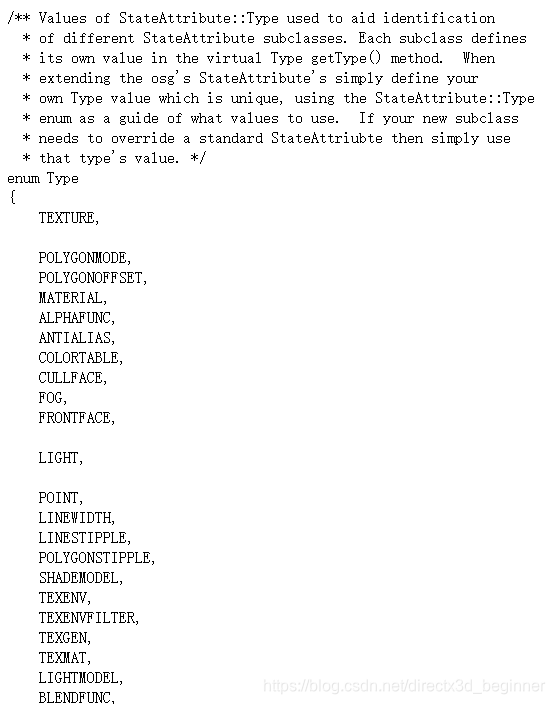

如果我们需要创建新的派生自Drawable的对象，（就像osgText中苏实现的）或者自己创建一种新的渲染属性（派生自StateAttribute），那么图中同样介绍了一些值得注意和借鉴的地方：Drawable几何体对象的具体实现在于drawImplement函数（实际上通过draw函数间接调用的），；而渲染属性的具体函数为StateAttribute::apply(State&)，所有的渲染属性都重写了这一函数，以实现自己的功能。

osg渲染流程大致如下

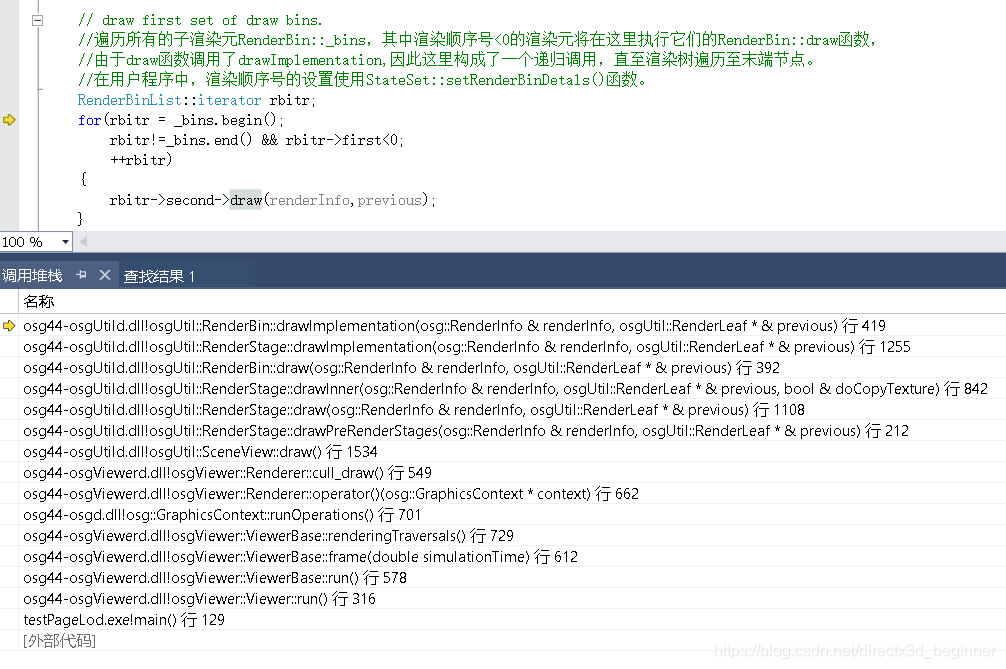

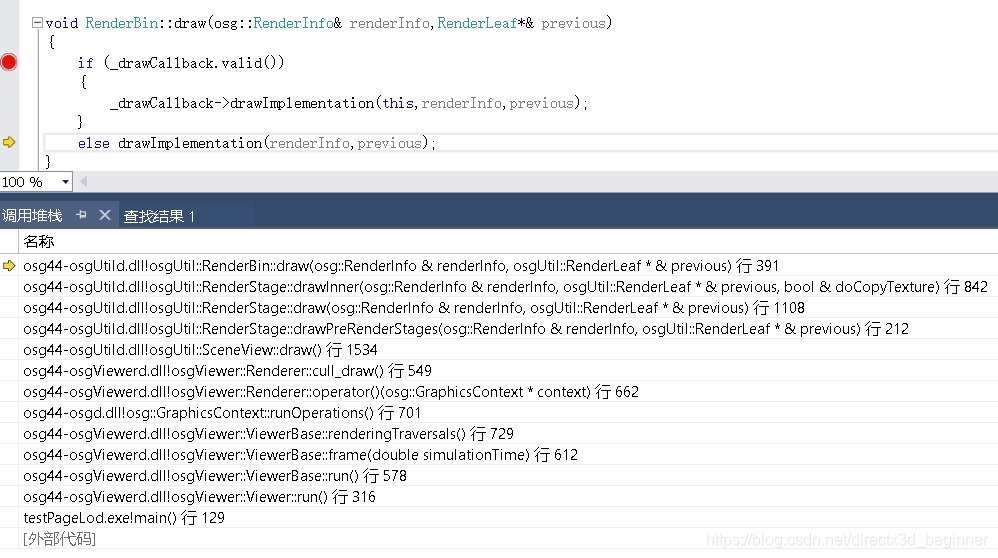

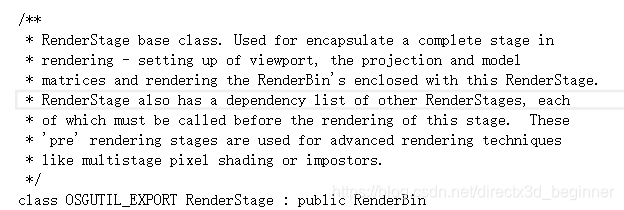

1，渲染树的作用是遍历各个渲染元RenderBin,并按照指定的顺序执行其中各个渲染叶的渲染函数RenderLeaf::render()

2，状态树保存了从根节点到当前渲染叶的路径，遍历这条路径并收集所有的渲染属性数据（StateGraph::moveStateGrpah)，即可获得当前渲染叶渲染所需的所有OpenGL状态数据

3，渲染叶的渲染函数负责向状态机（osg::State)传递渲染状态数据，进而由渲染属性类本身完成参数在OpenGL中的注册和加载工作；渲染叶还负责调用几何体Drawable的绘制函数，传递顶点和索引数据并完成场景的绘制工作。

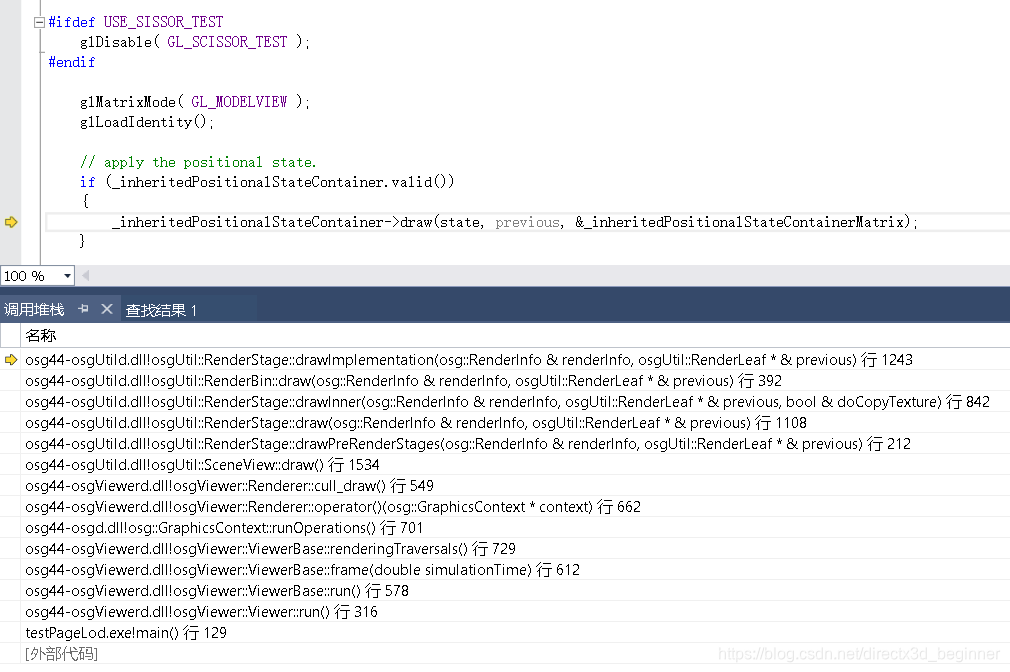

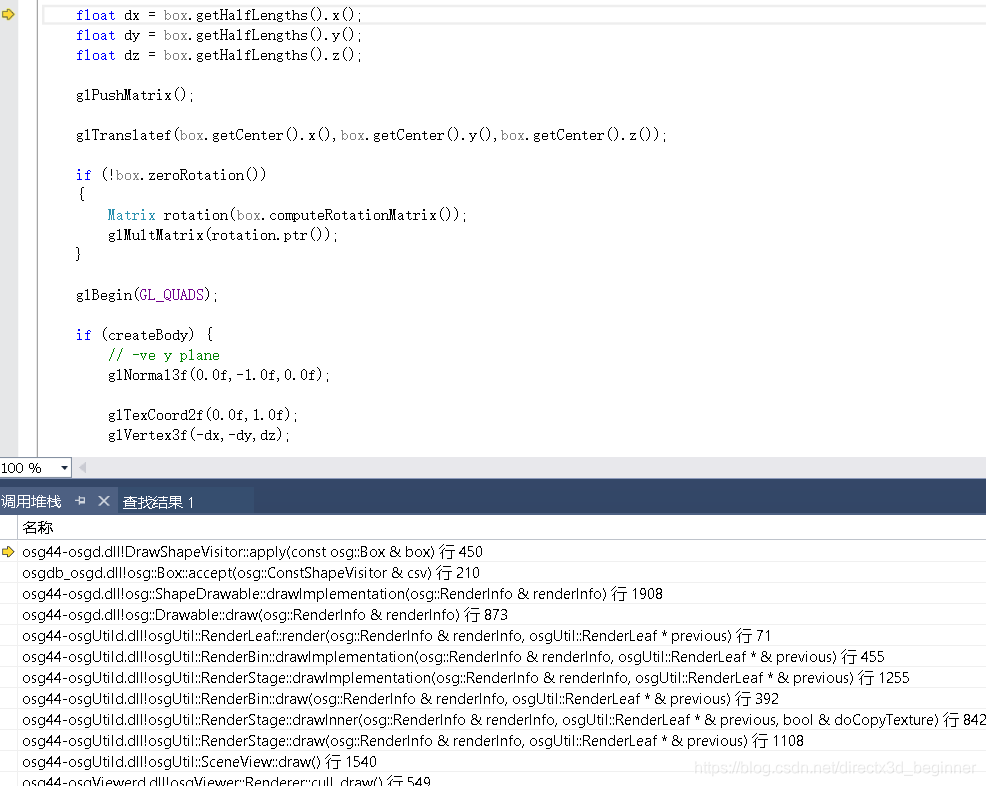

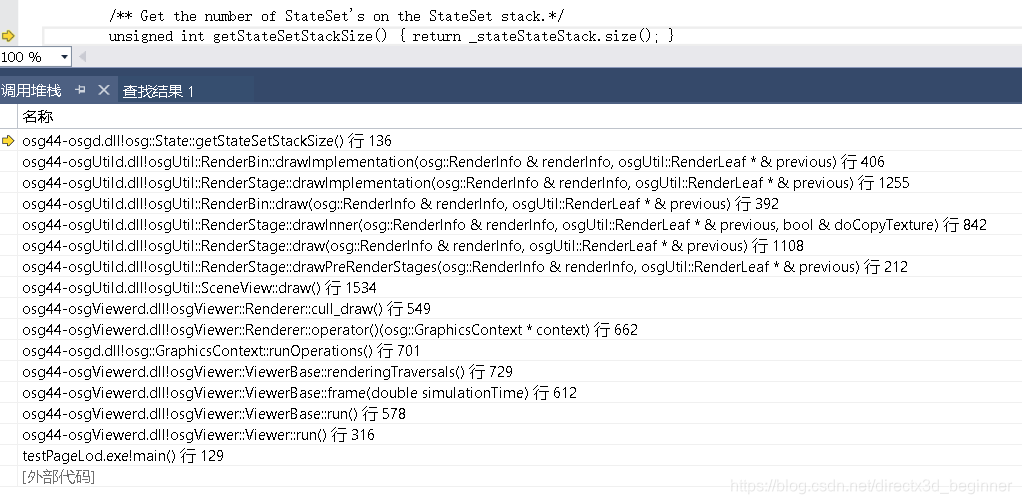

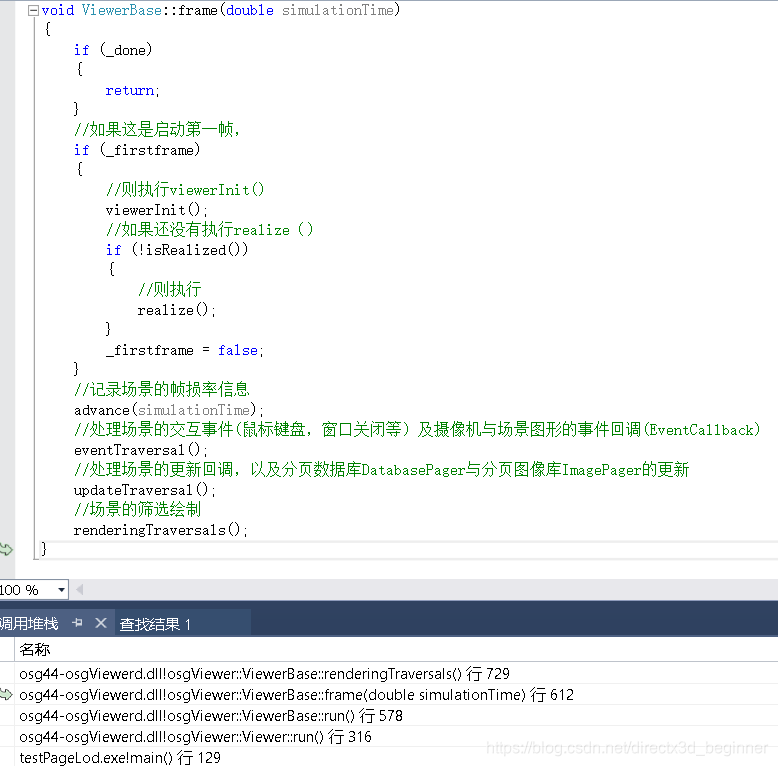

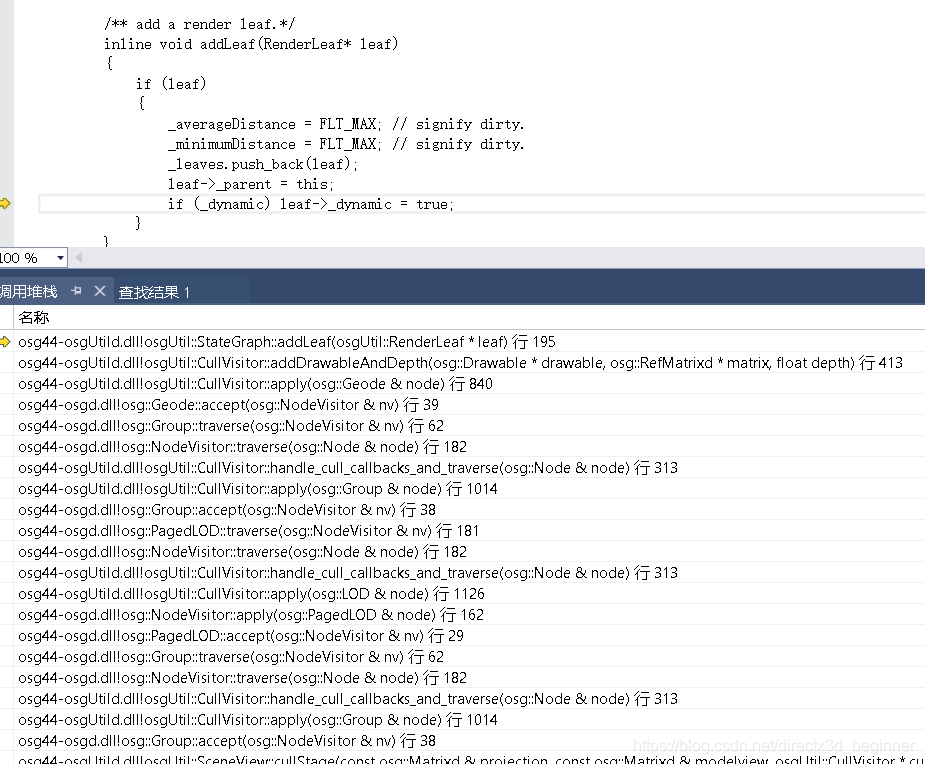

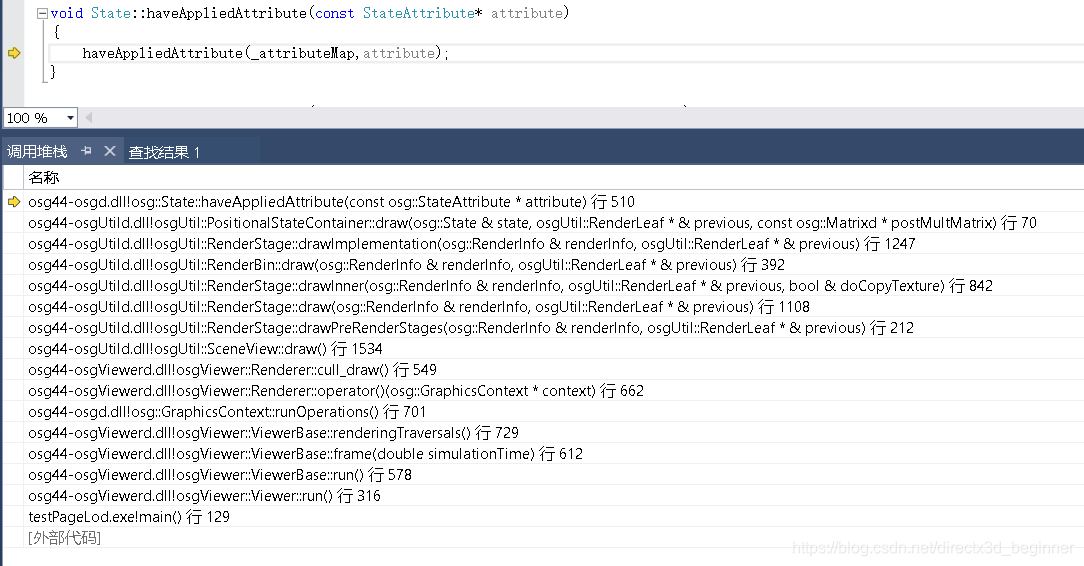

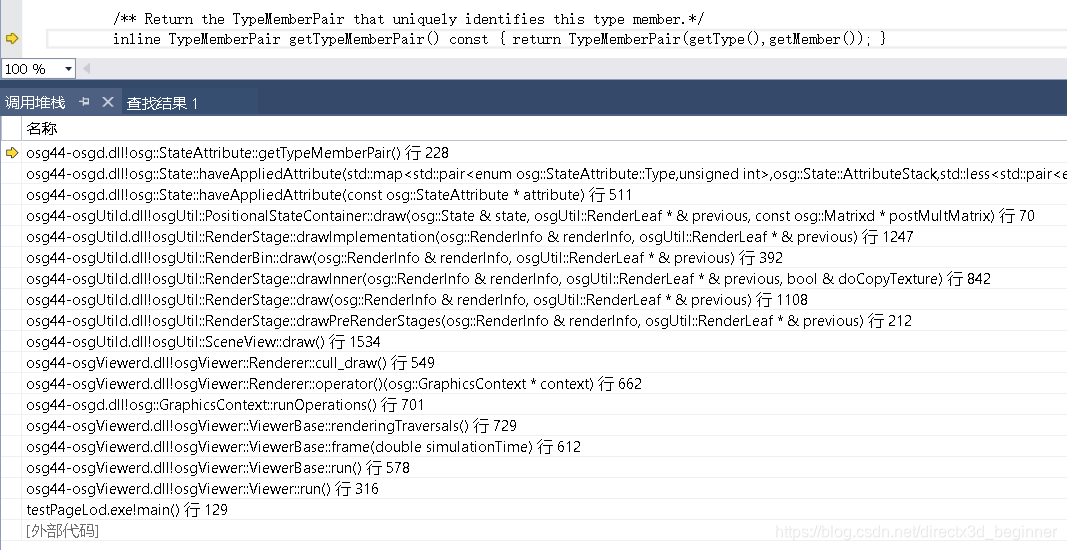

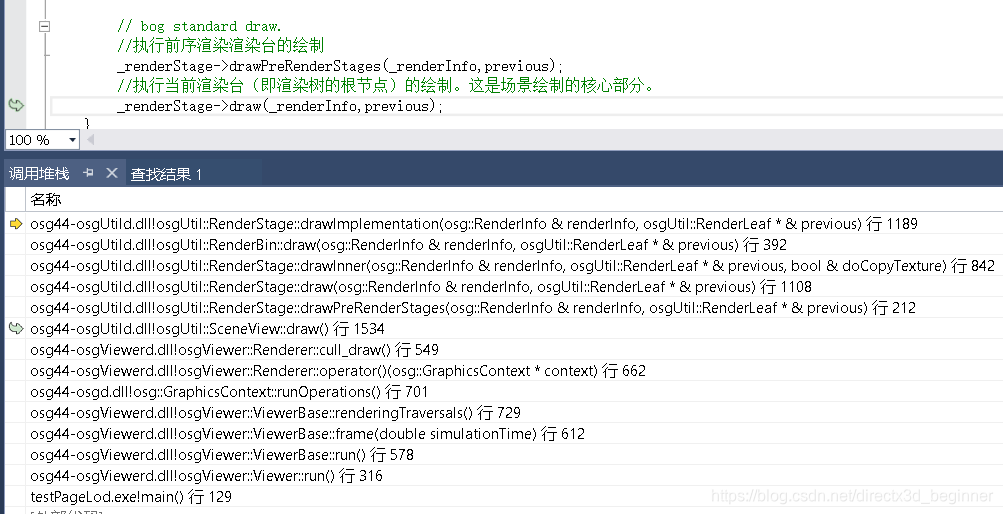

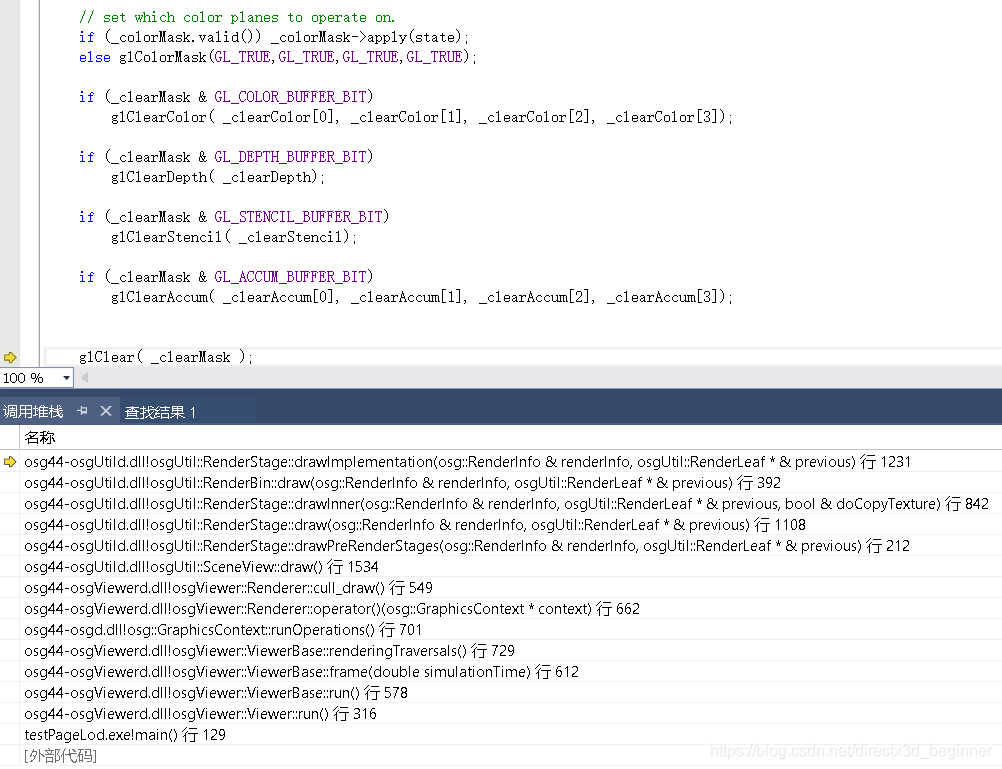

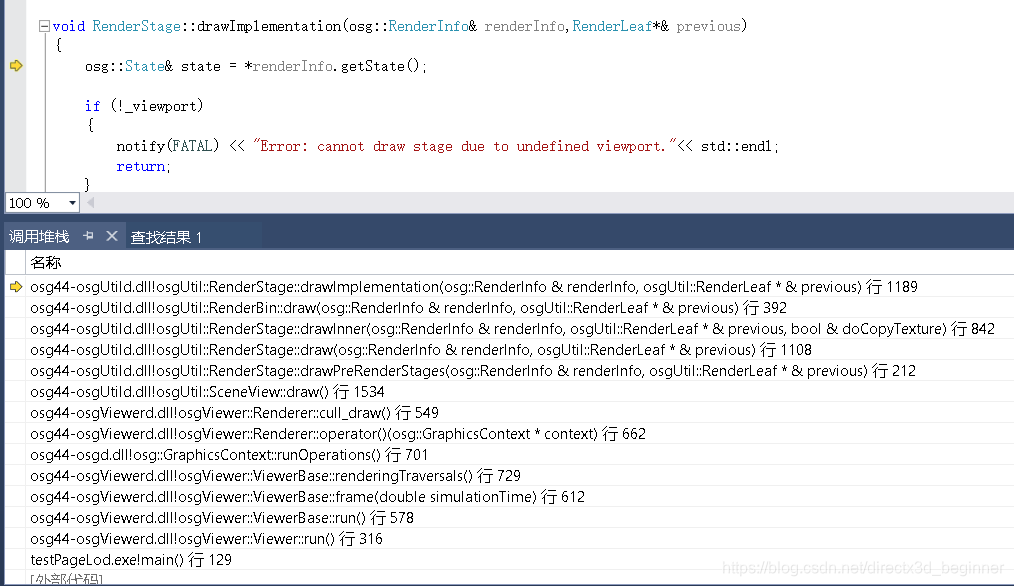

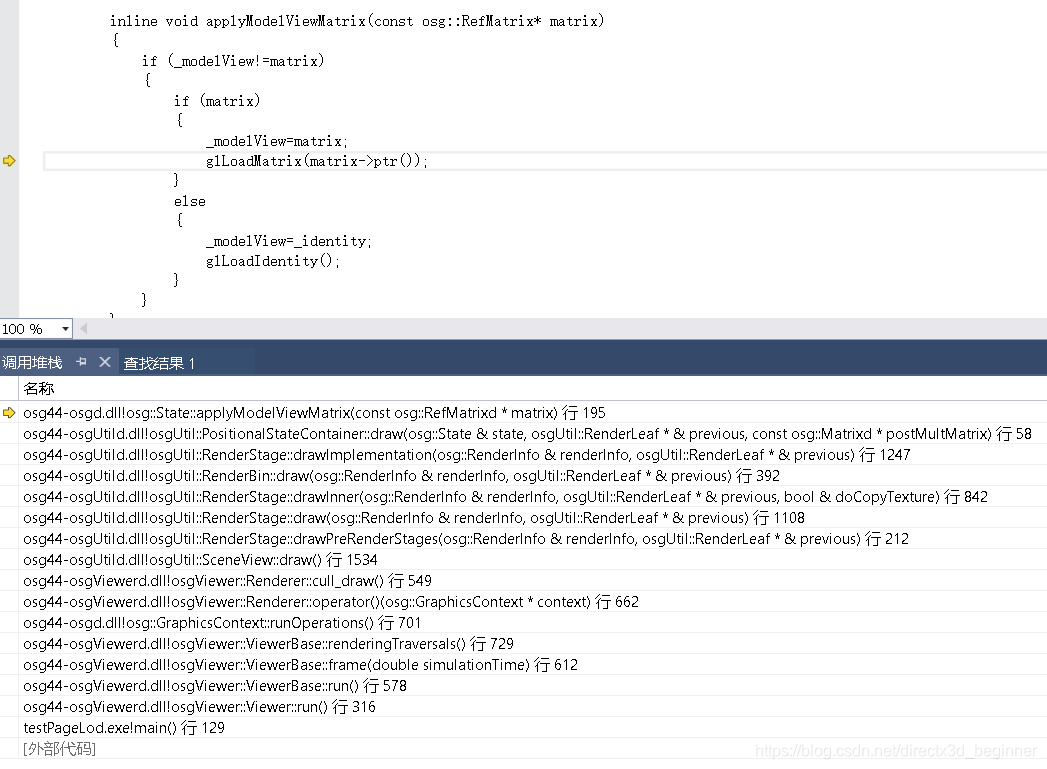

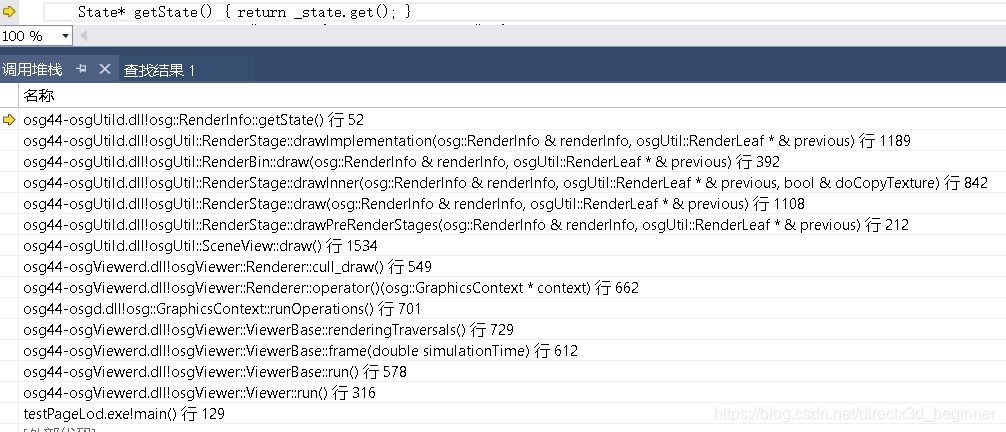

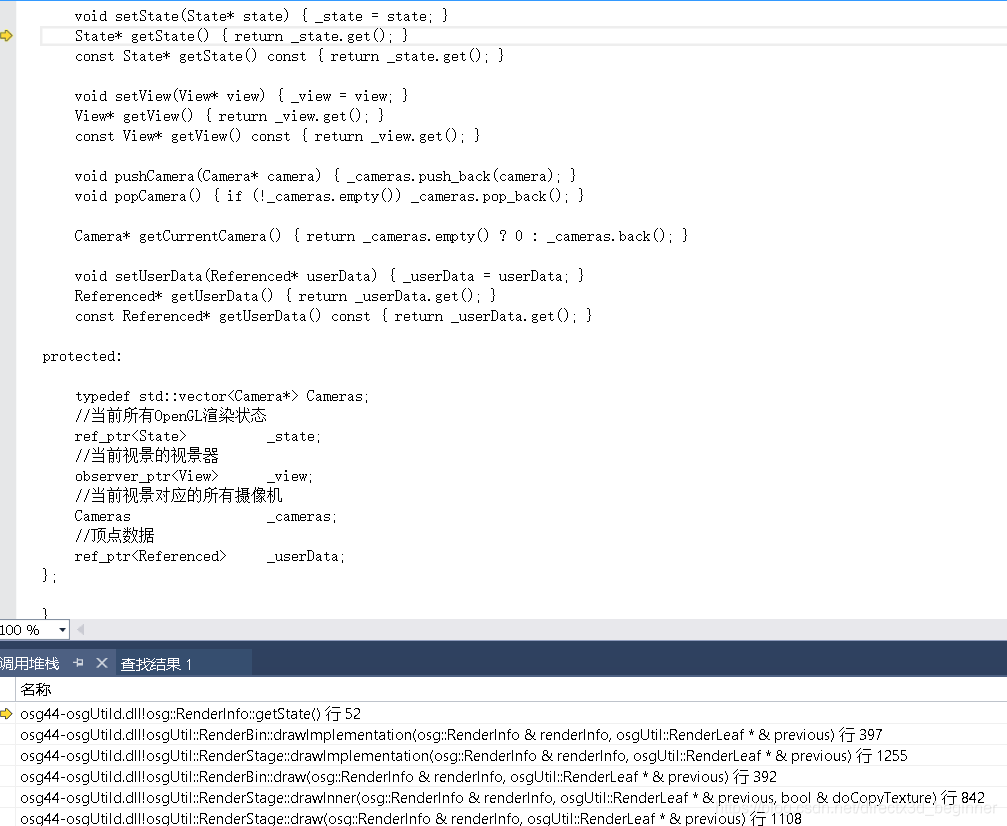

下面具体跟踪代码了









大致流程如上，

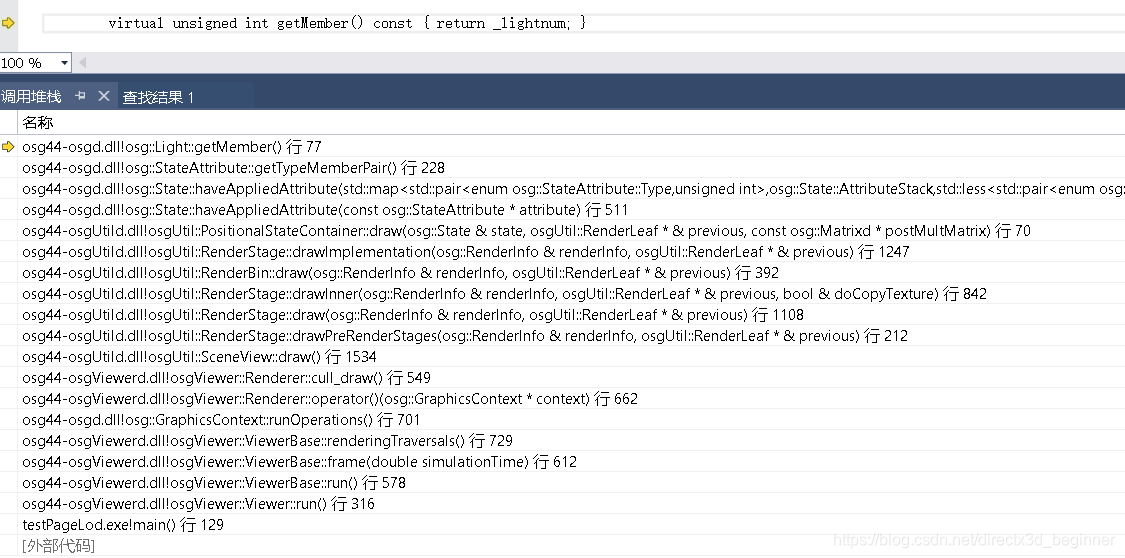

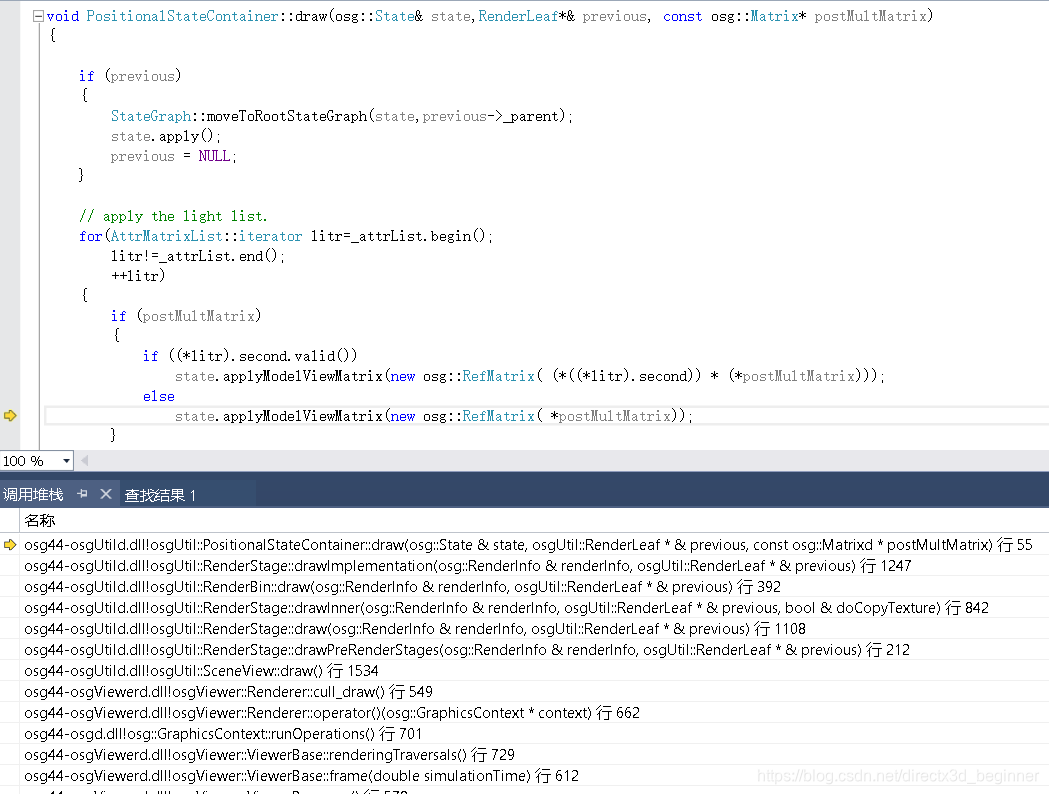

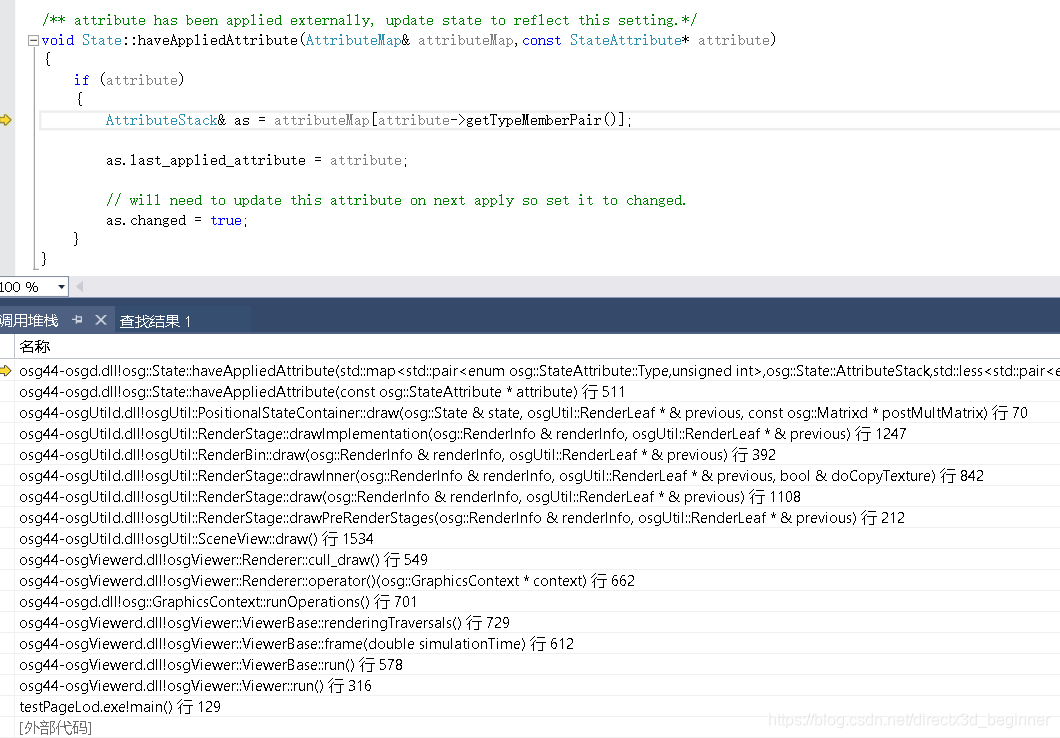

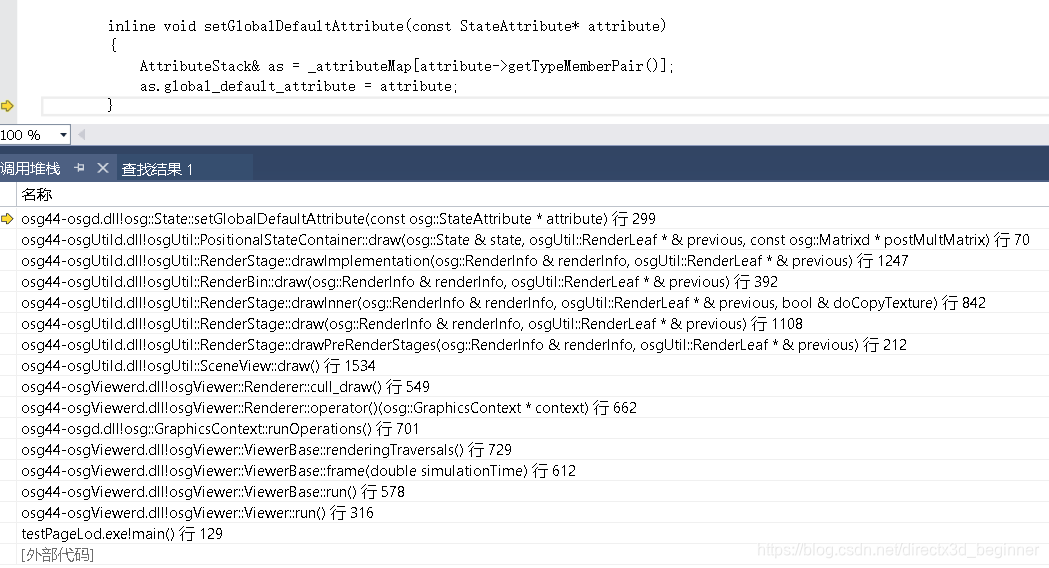

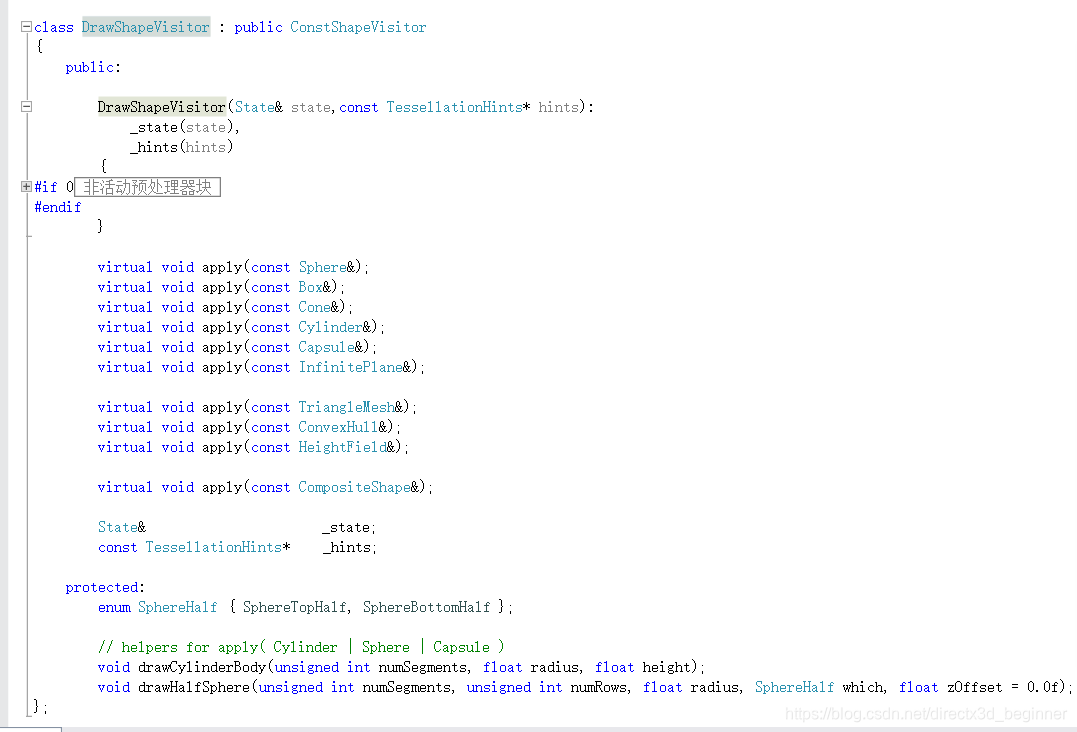

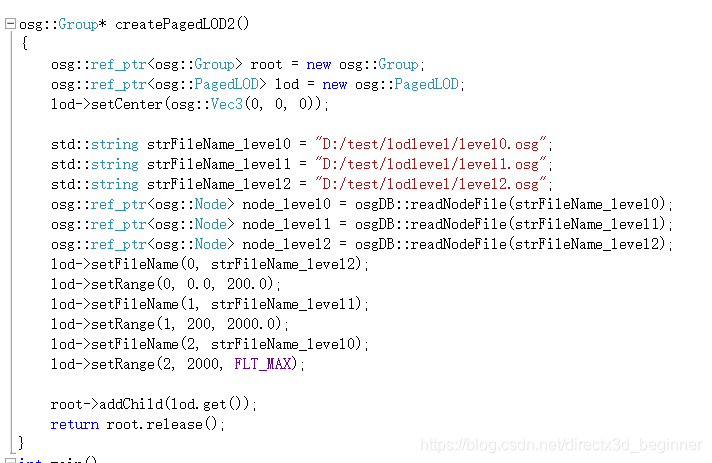

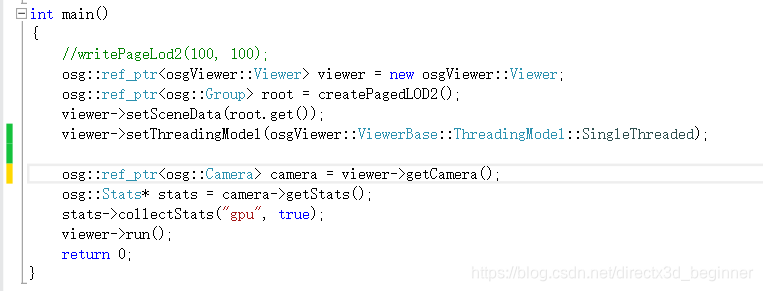

为了仍然能够调试到断点，main函数恢复

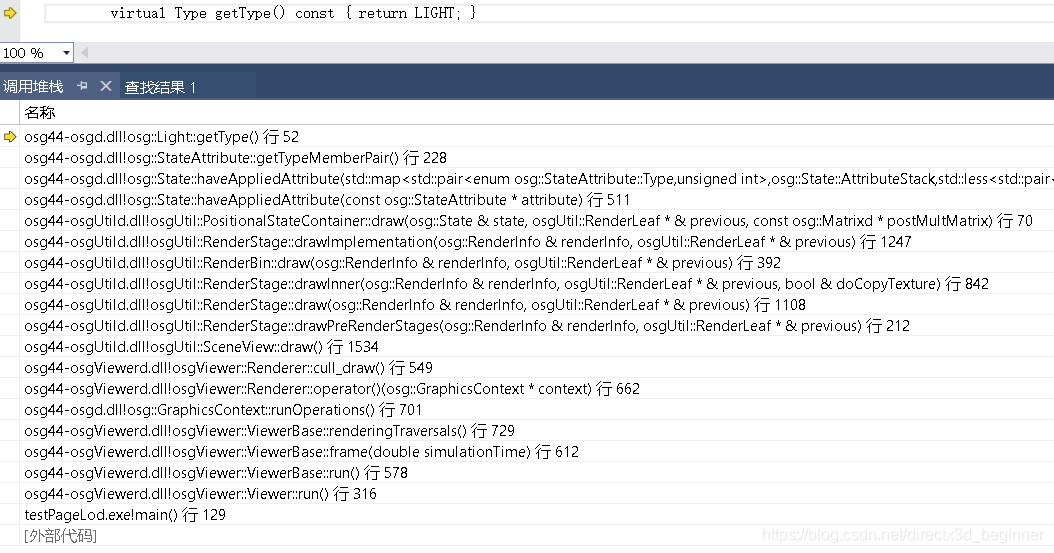

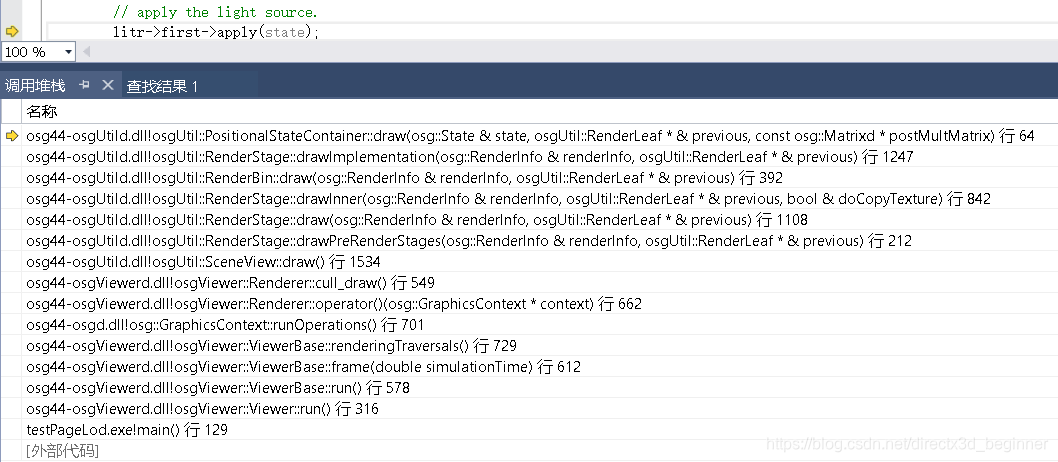

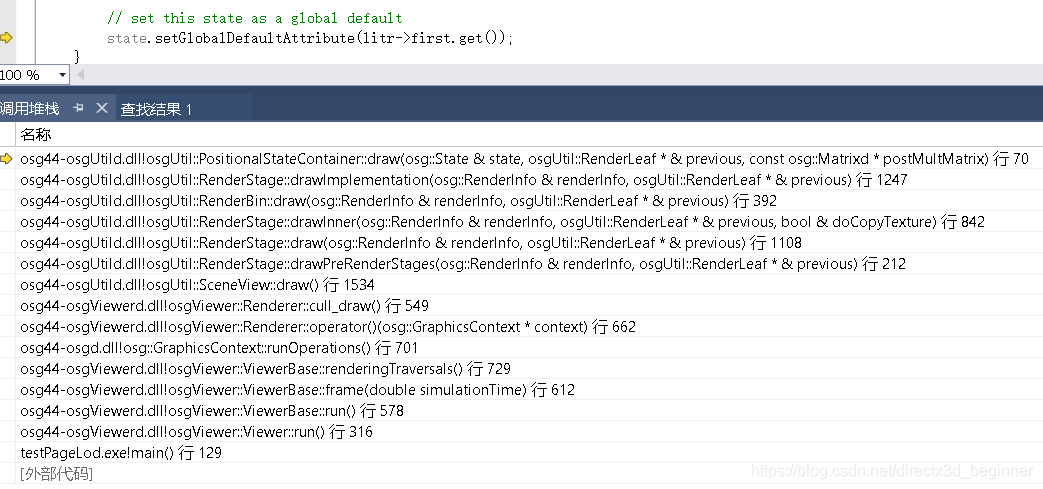

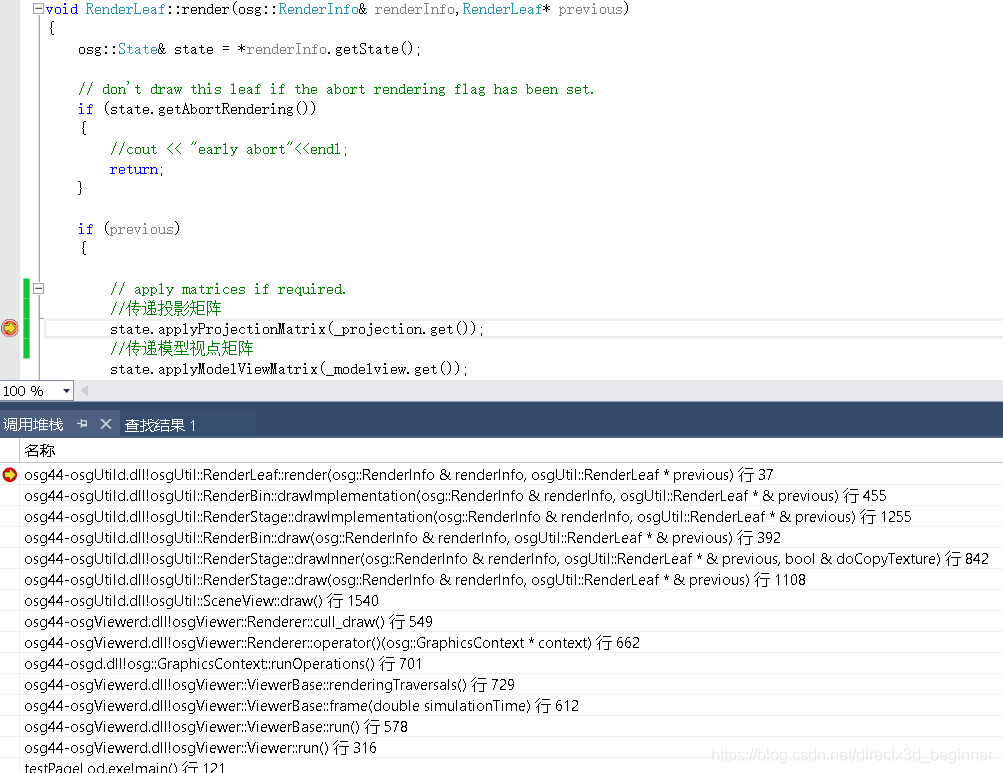

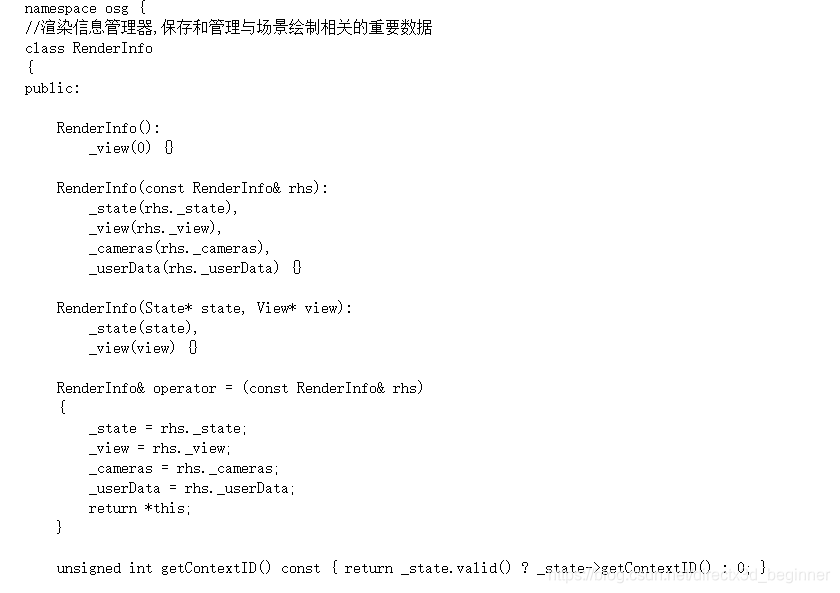

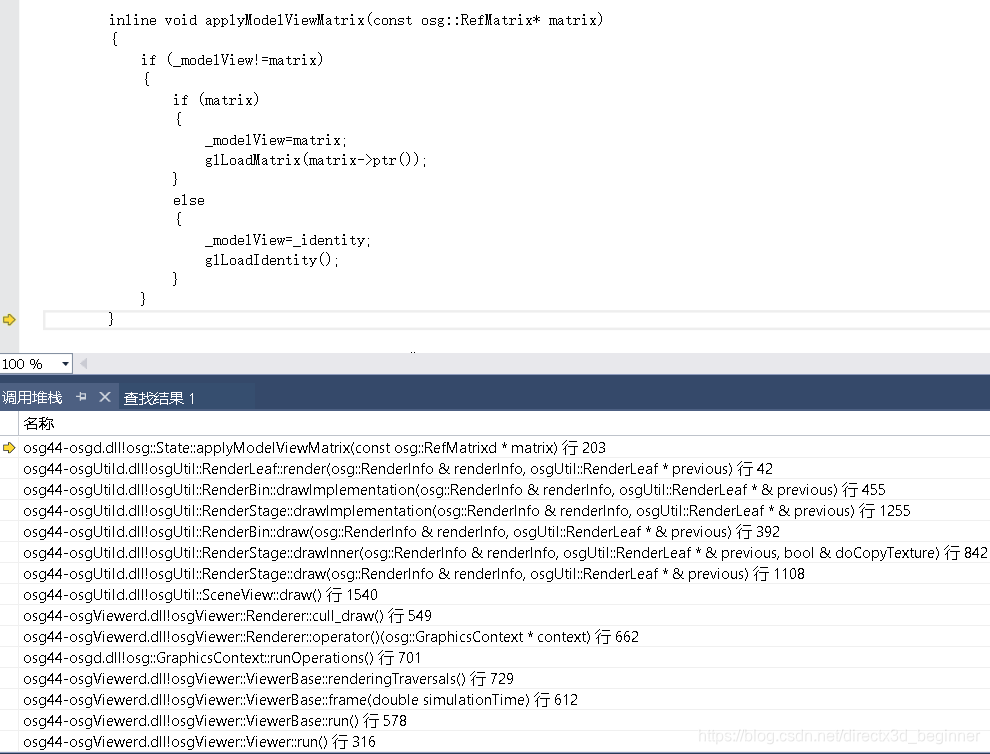

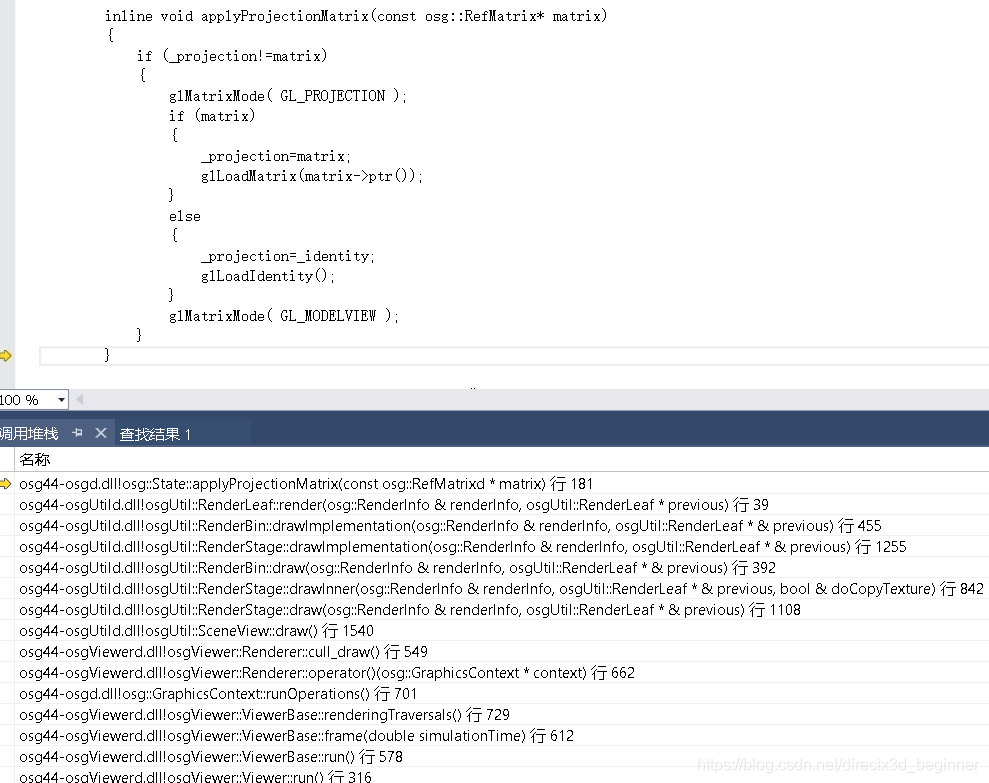

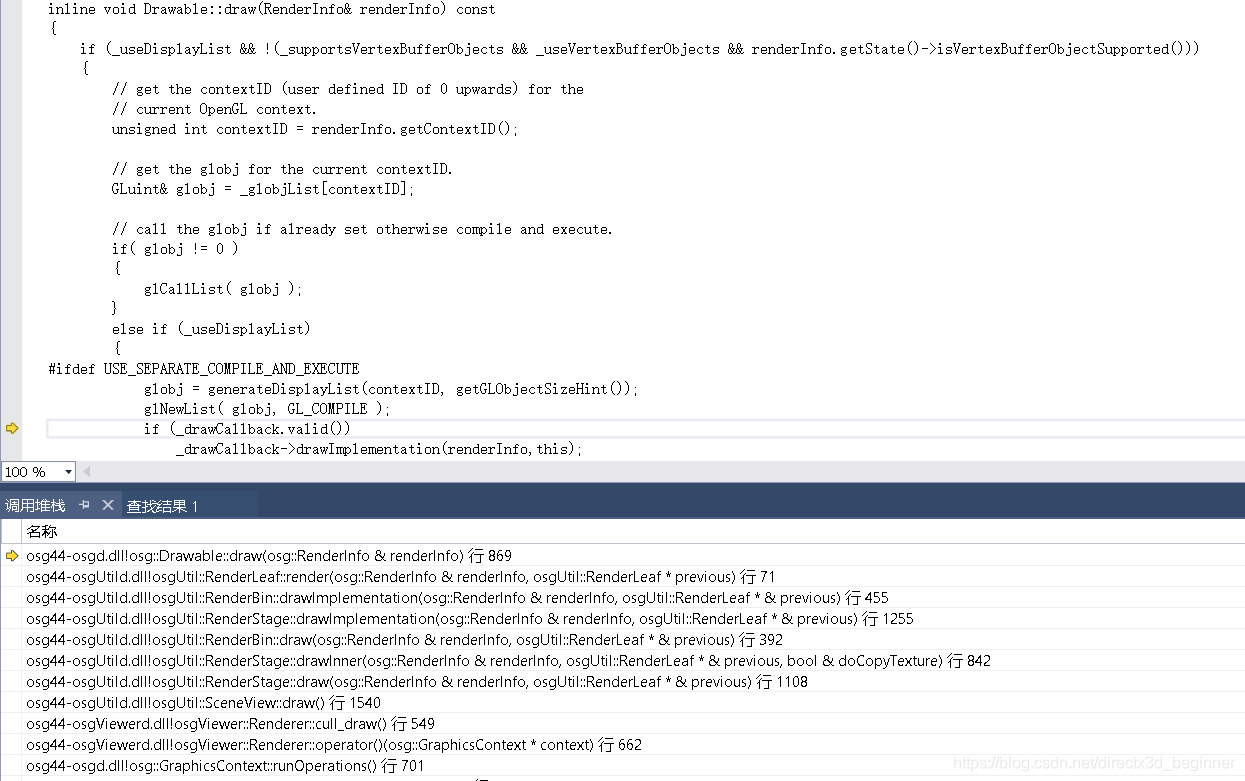

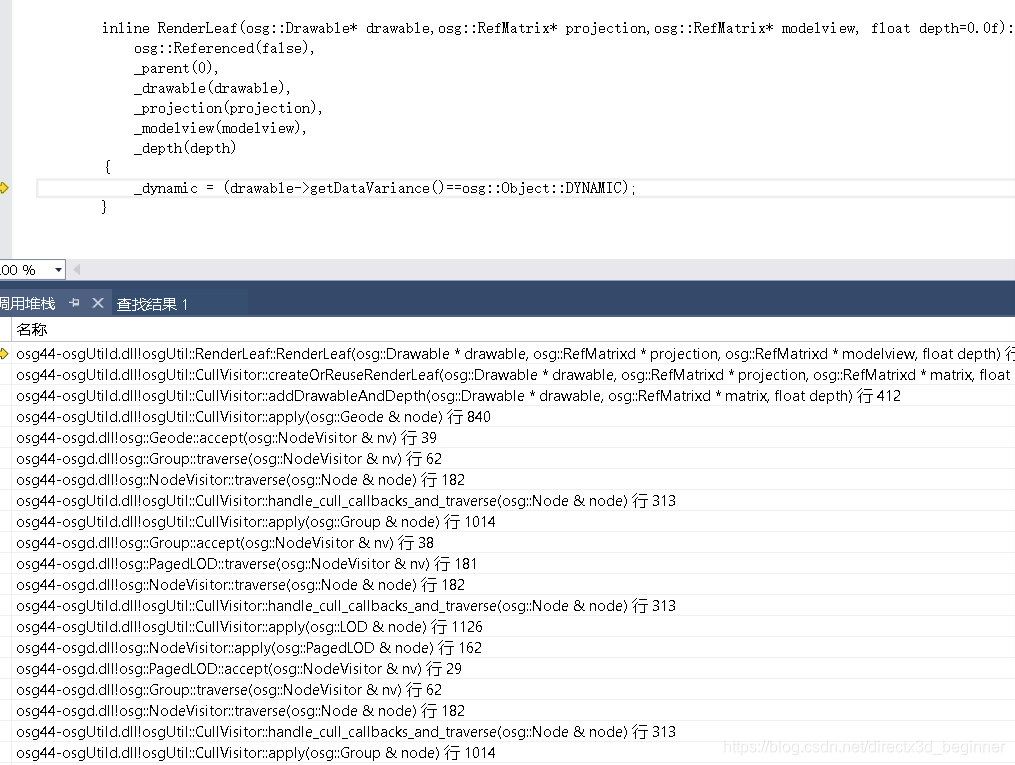

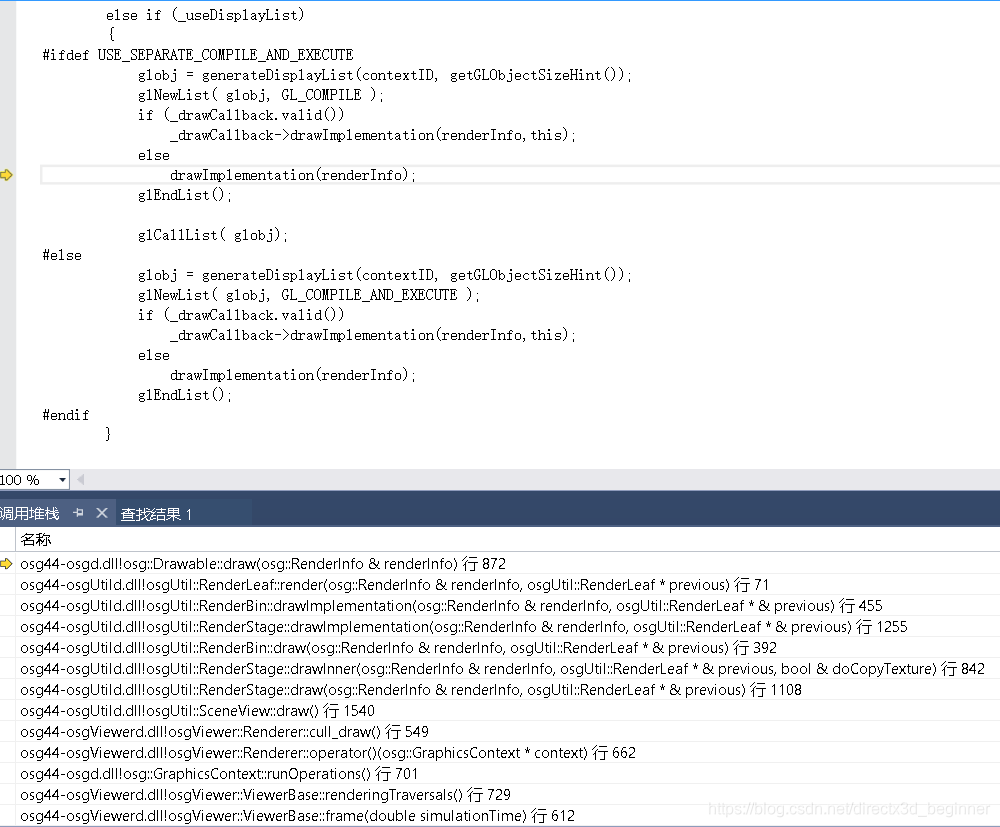

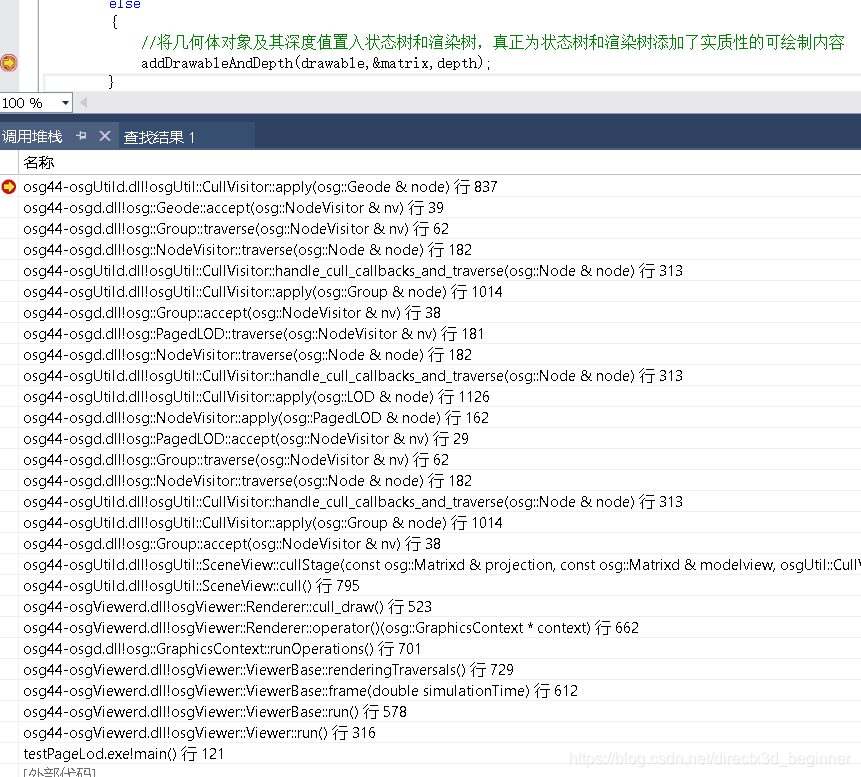

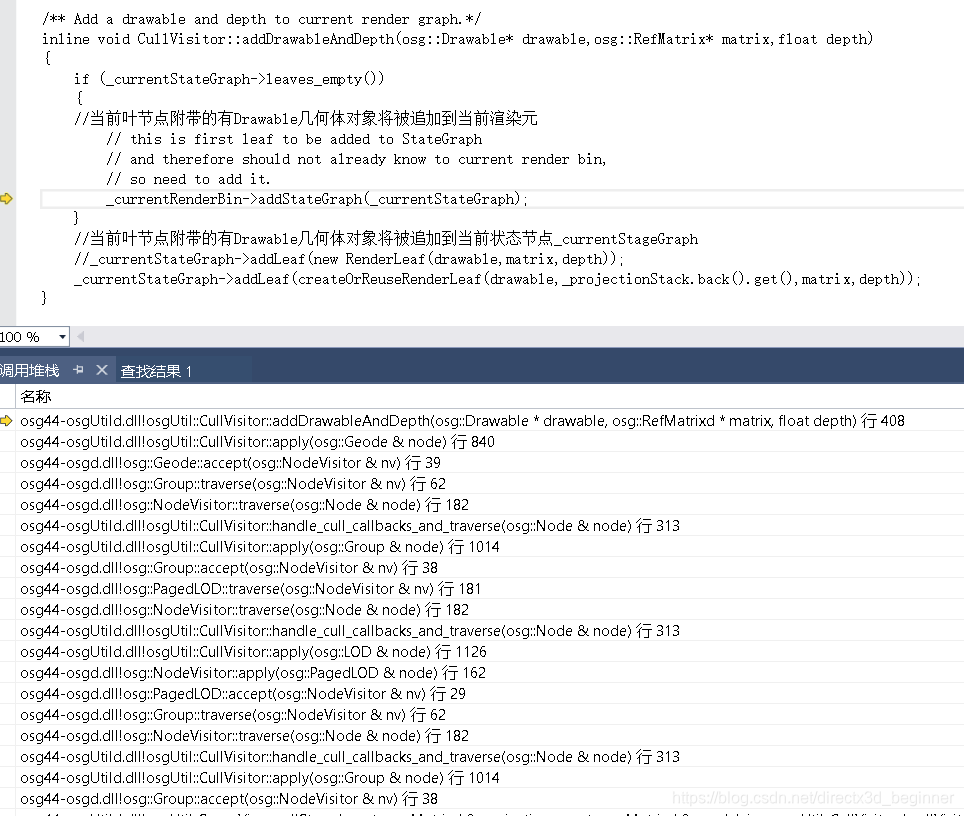

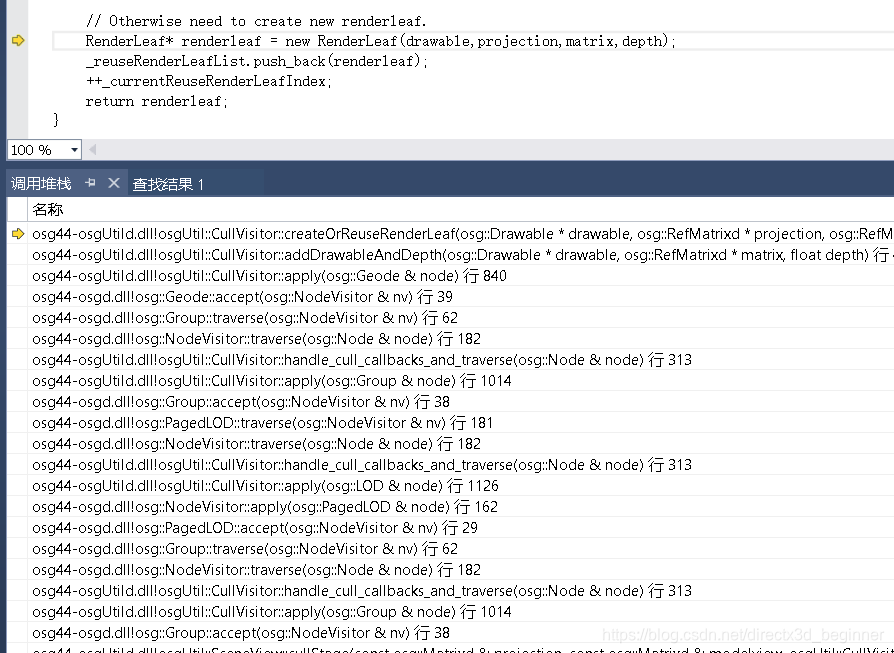

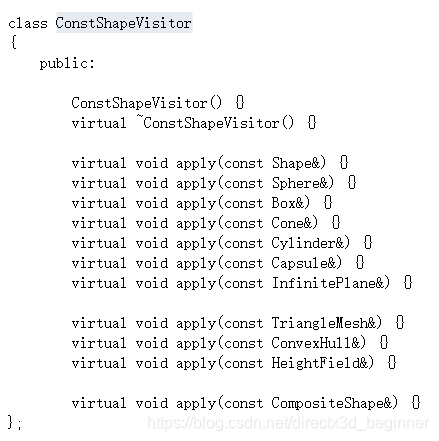

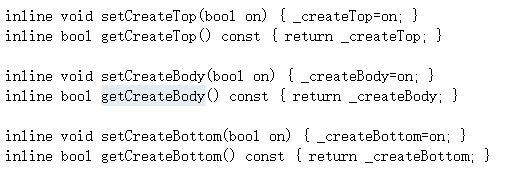

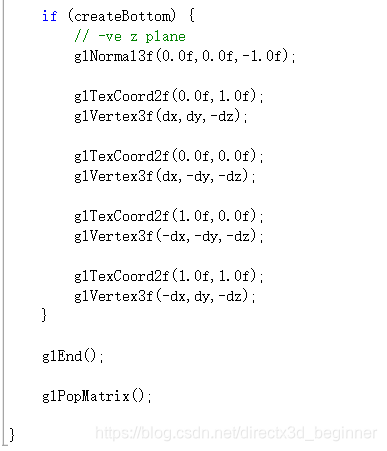

继续抄一抄。渲染叶RenderLeaft是OSG渲染后台中几何体Drawable对象的唯一管理者；而节点树的构建、开关、变换和LOD等节点类型的应用，渲染状态的设置等工作，最终都要归结到几何体的渲染上来。而这里的RenderLeaf::render(）函数主要负责获取之前保存的Drawable指针，投影矩阵，模型视点矩阵，深度值等（传递这些信息的是CullVisitor::addDrawableAndDepth函数），并将它们传递给负责渲染状态处理的State类，以及执行Drawable::draw函数。

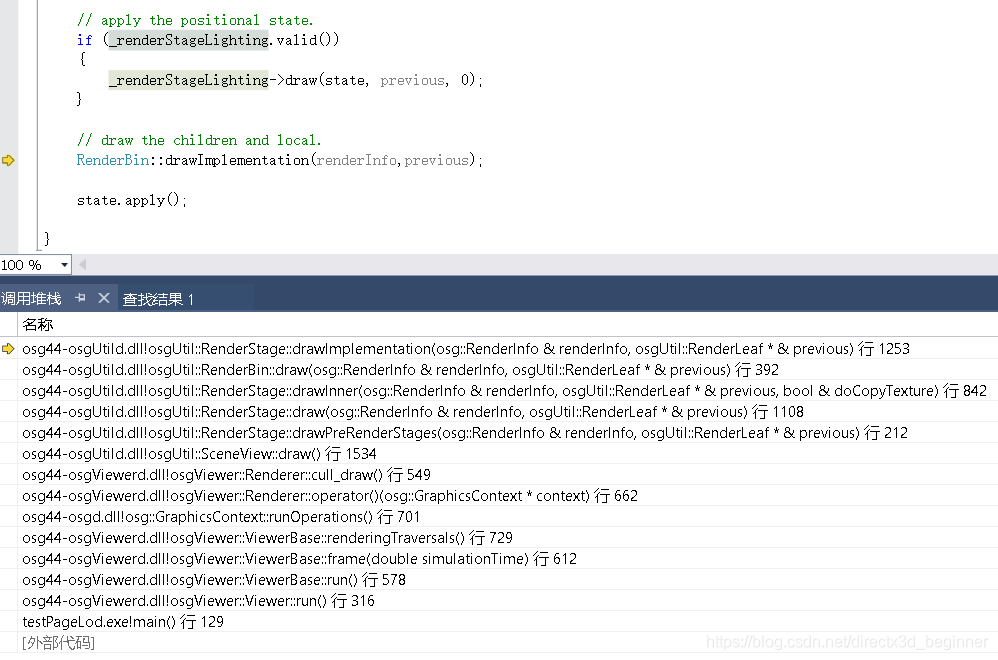

还有个state::apply,是26天的内容，以后再调试吧。
