调试最长的一帧（第三天）

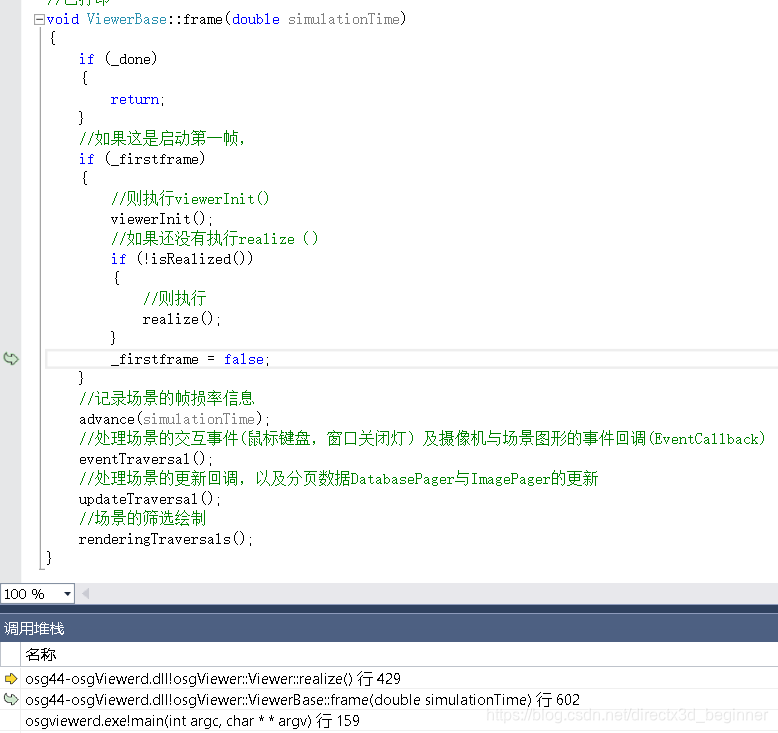

先看看整体，以及进度

第三天的内容，主要讲根据窗口参数建立图形上下文设备

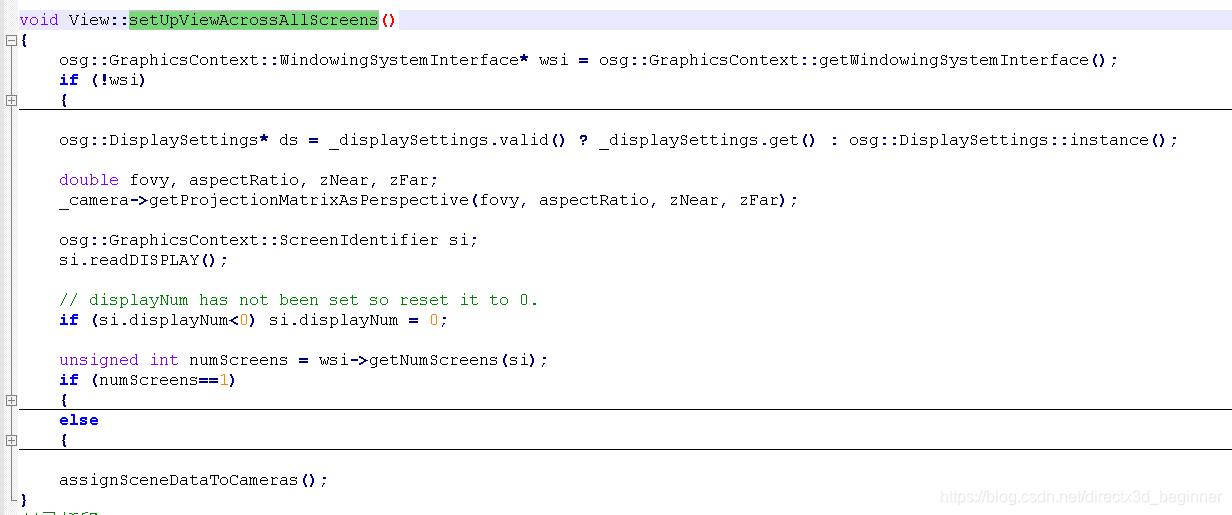

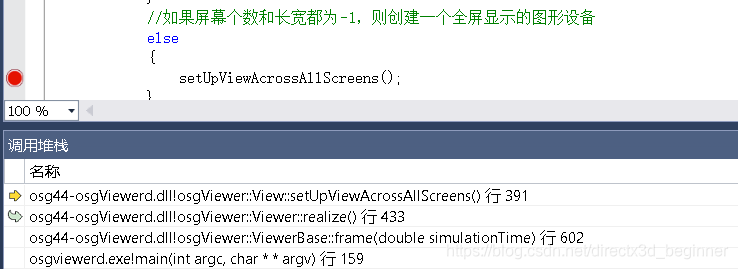

建立一个全屏显示的图形设备

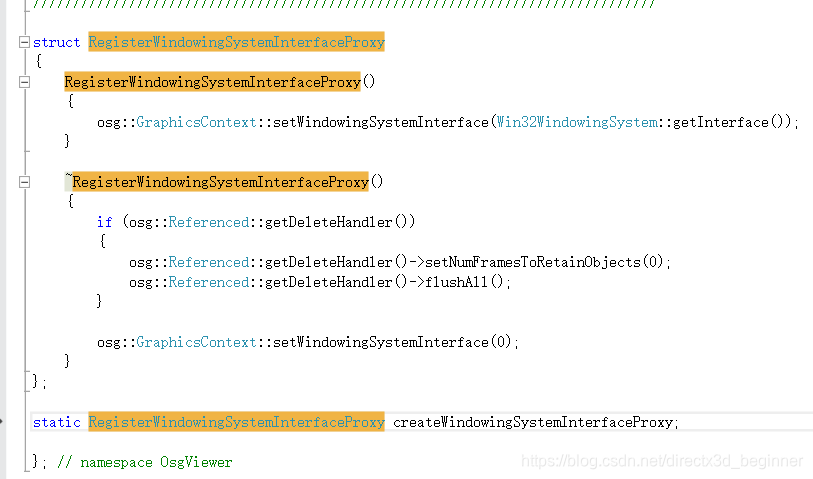

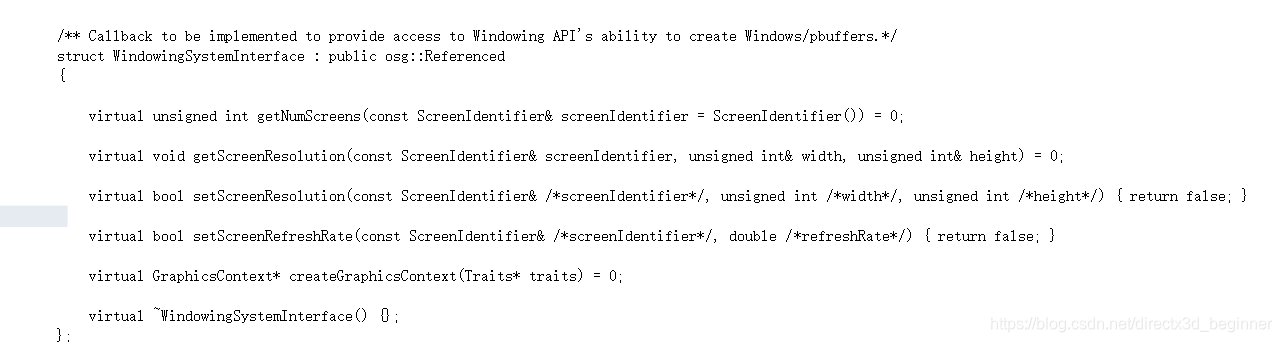

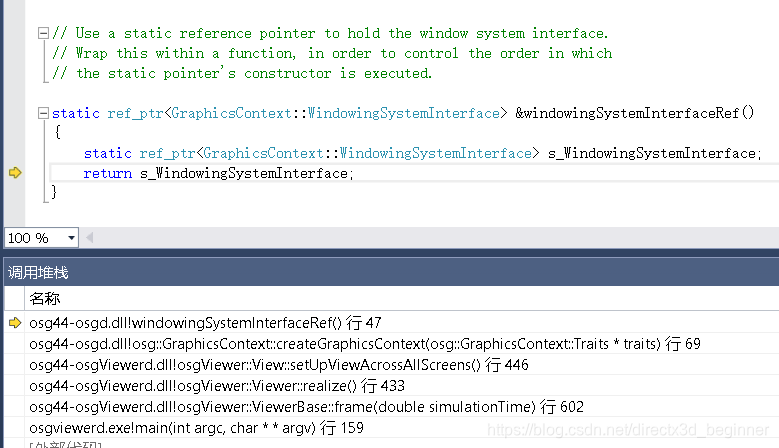

这个WindowingSystemInterface是纯虚基类，也就是下一步就要父类调用子类了。

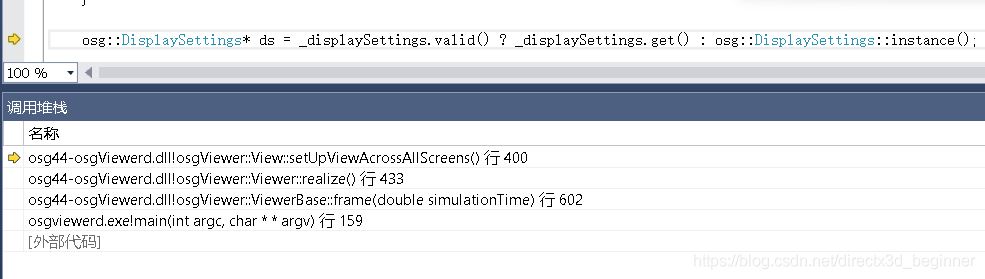

获取或新建显示设置

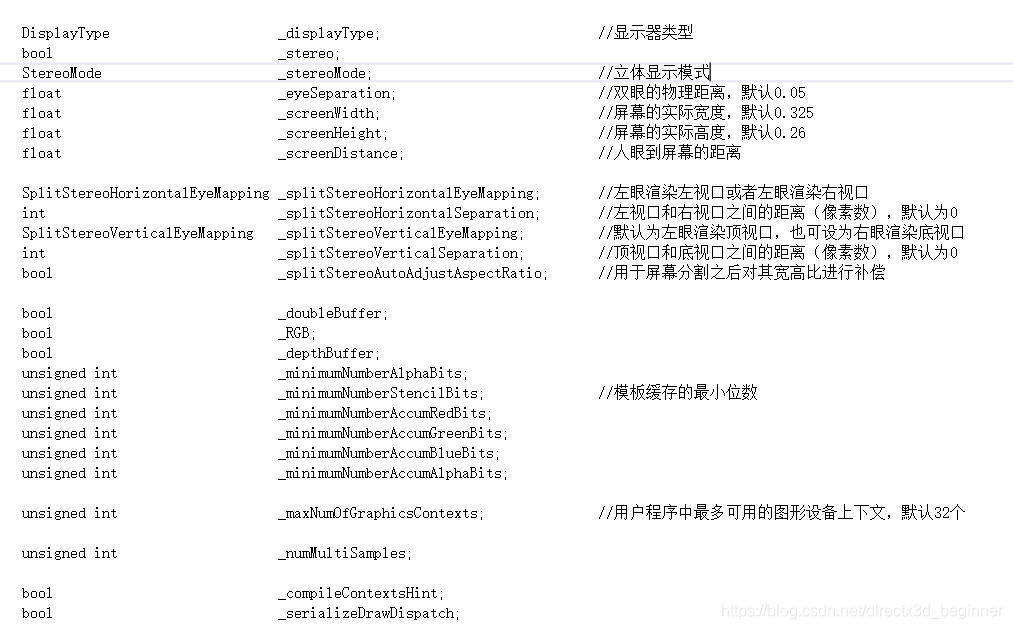

各成员变量

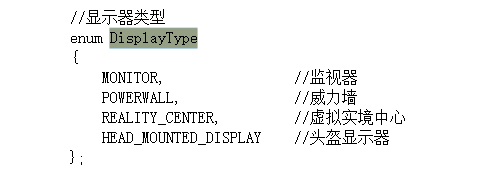

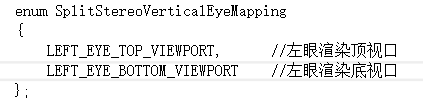

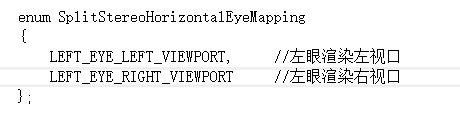

成员变量的各种结构体类型

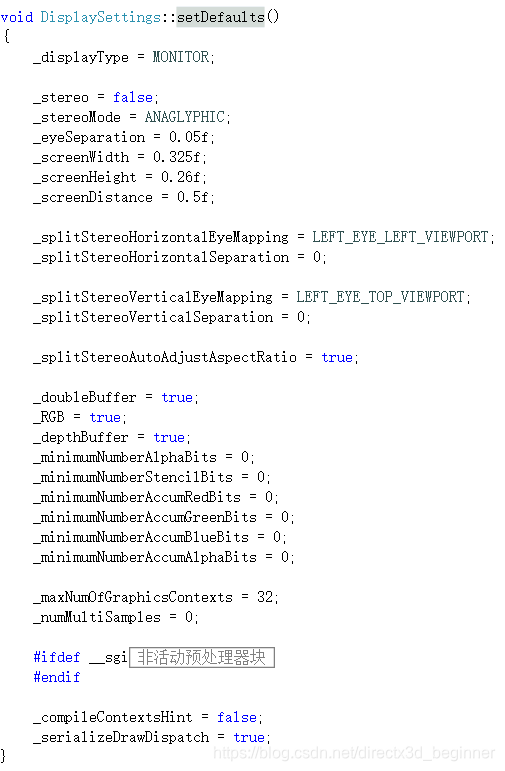

默认设置函数

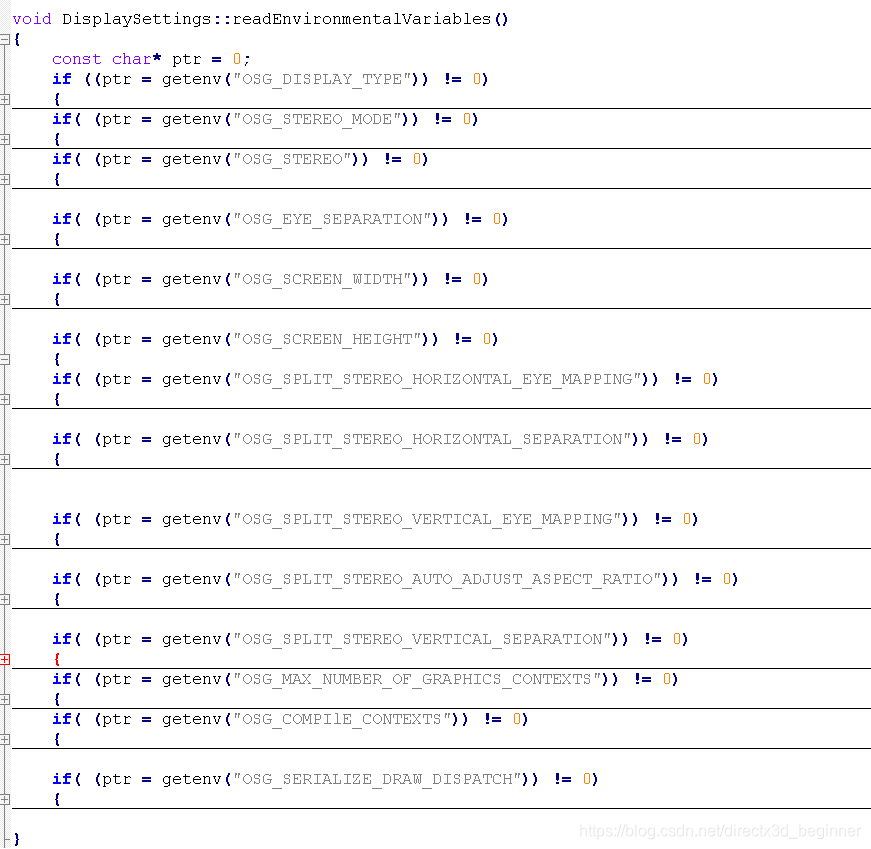

可以从系统环境变量读

也可以从命令行读



但是一定在设置图像上下文前设定好显示设置。

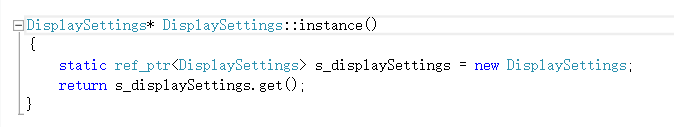

这个显示设置类是单例，获取或者新建

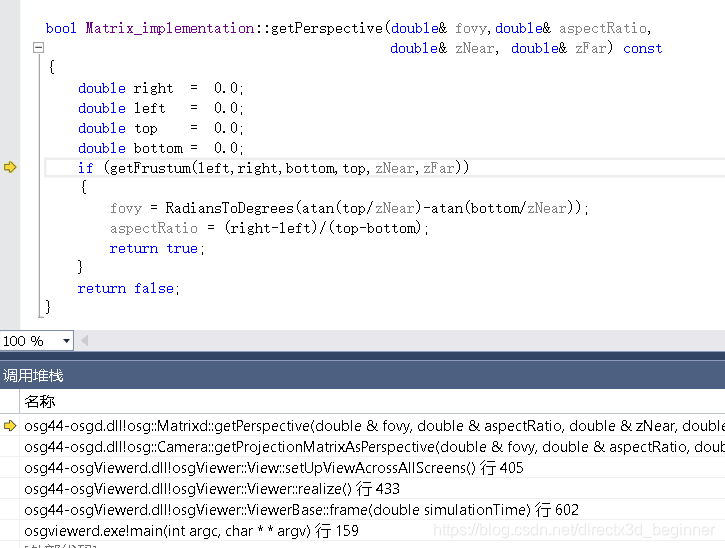

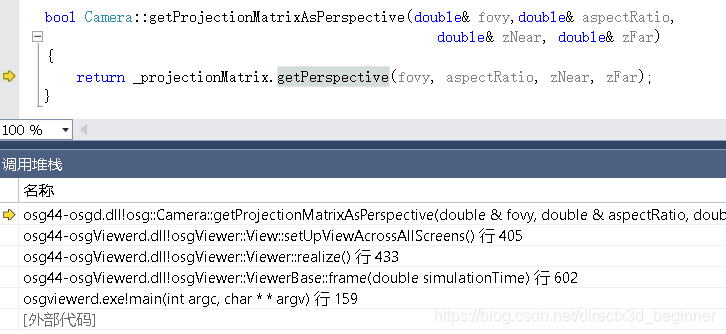

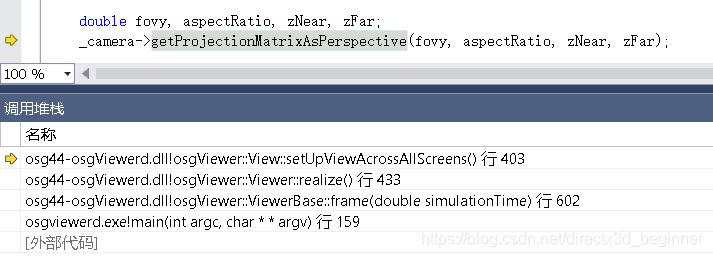

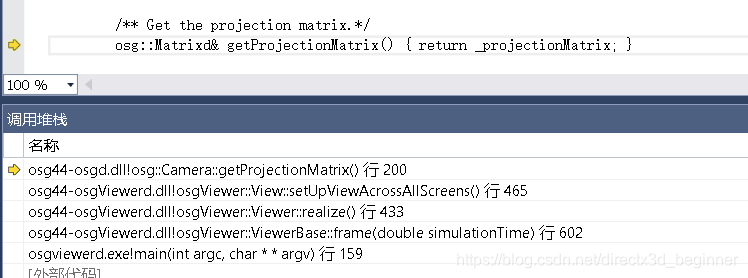

获取摄像机的投影坐标系参数

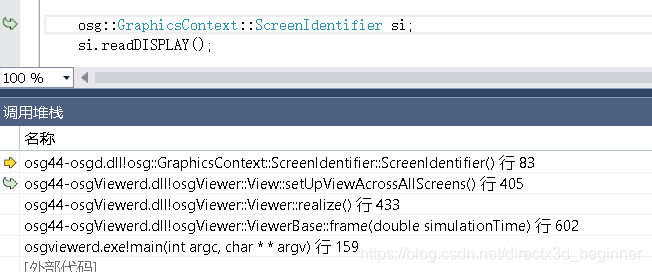

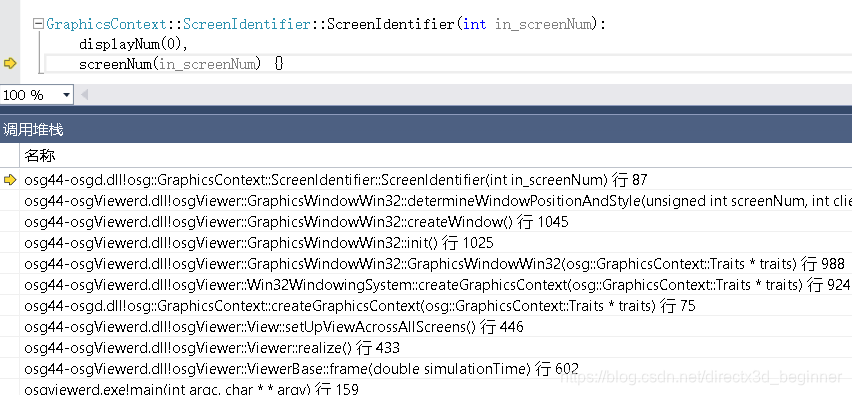

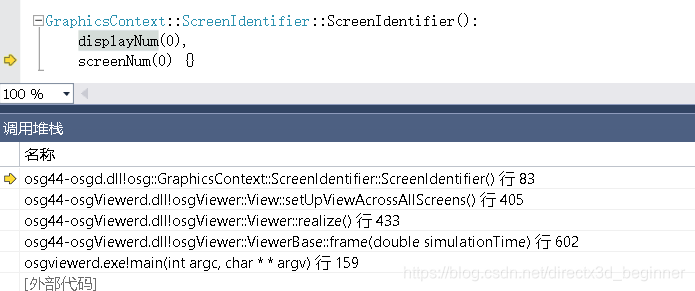

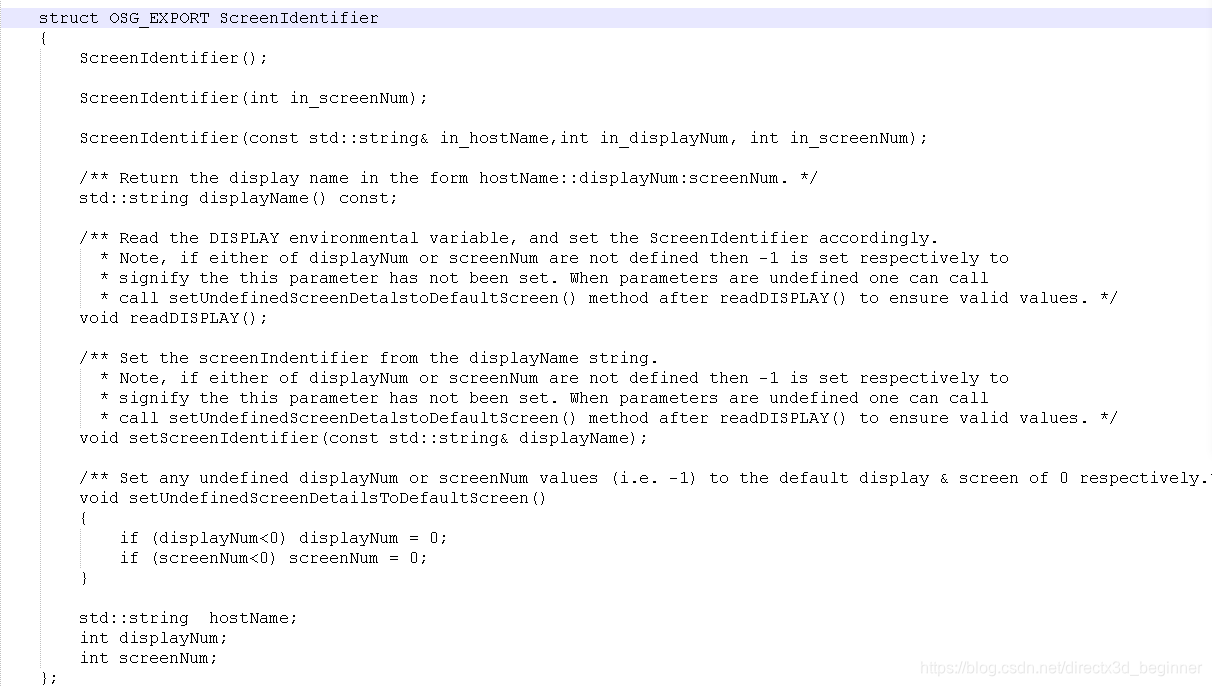

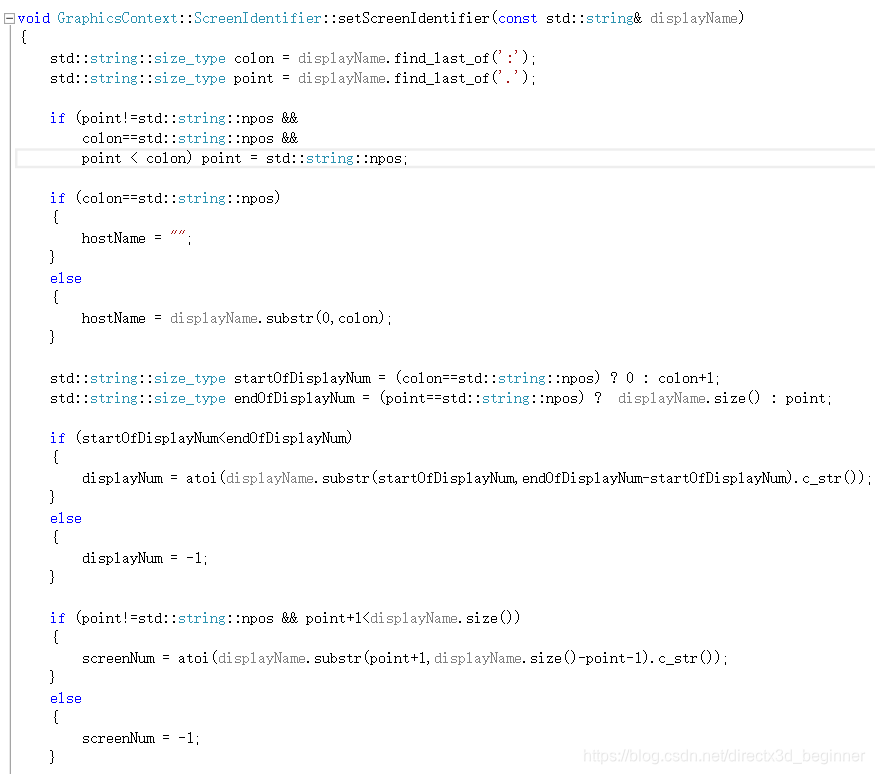

读取环境变量,按照hostName:0.0格式解析为系统的主机名称(hostName)，显示数displayNum（在win32下必须为0）和屏幕数screenNum（0或者其他数字)

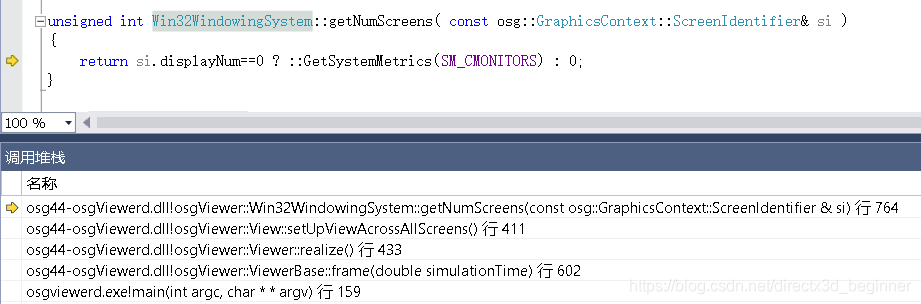

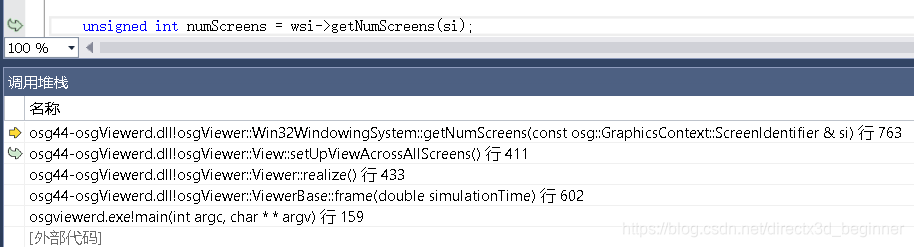

获取显示器个数

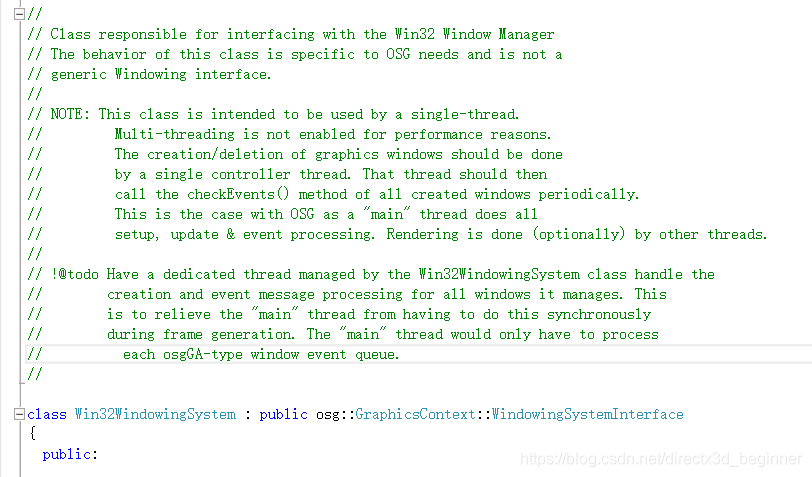

这里转向了子类Win32WindowingSystem

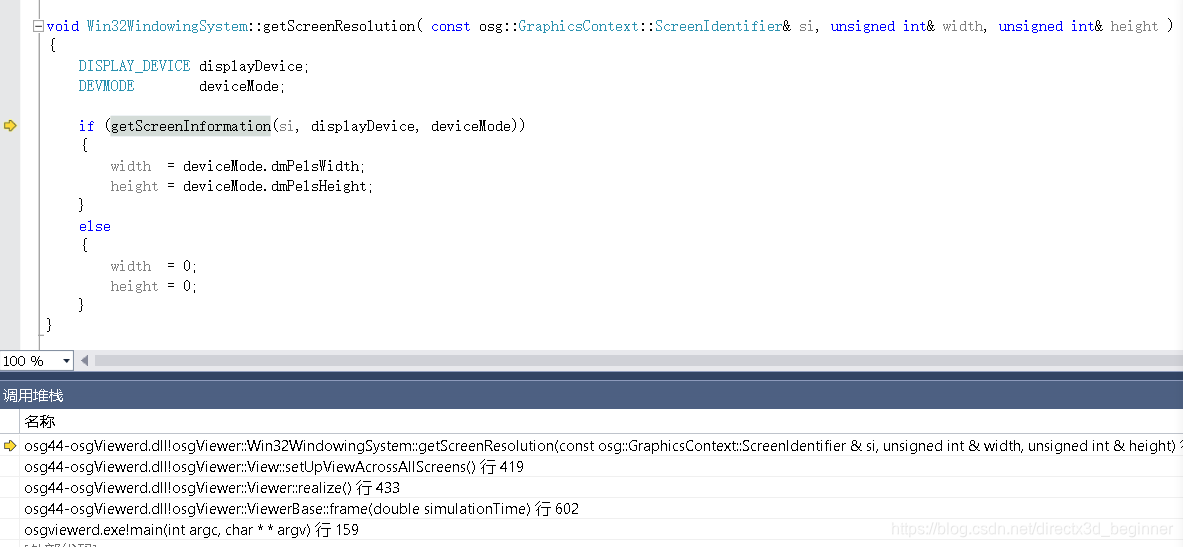

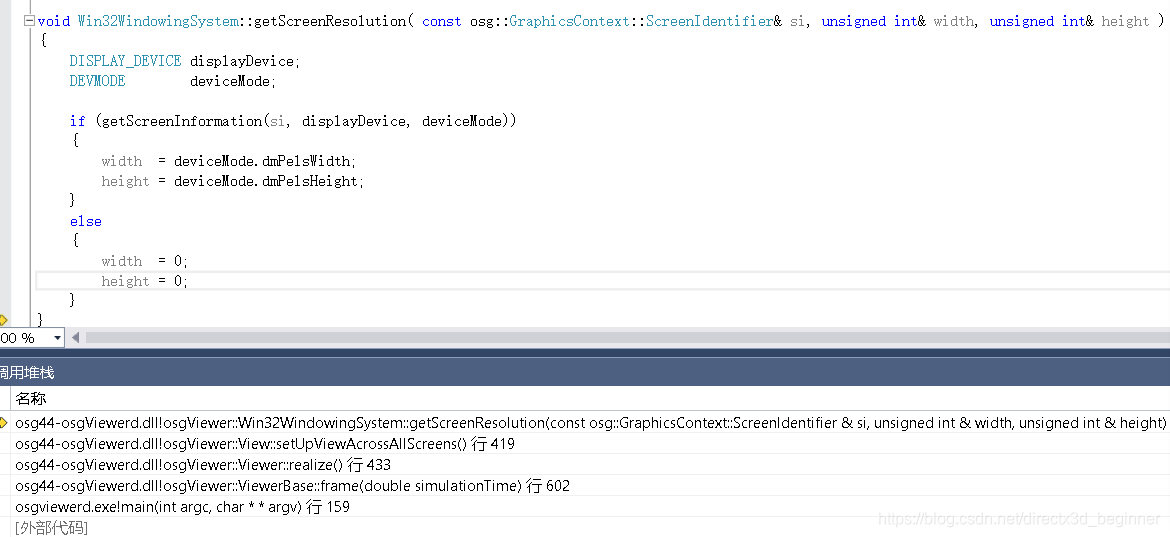

单屏幕，获取屏幕分辨率

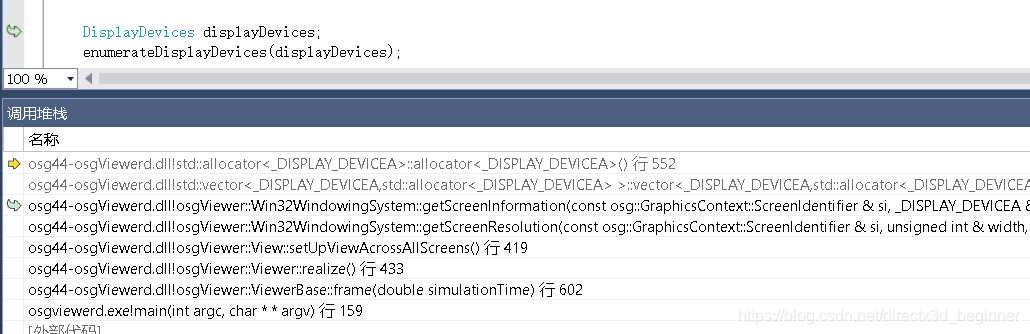

枚举显示设备数组(只要桌面的，不要远端的）

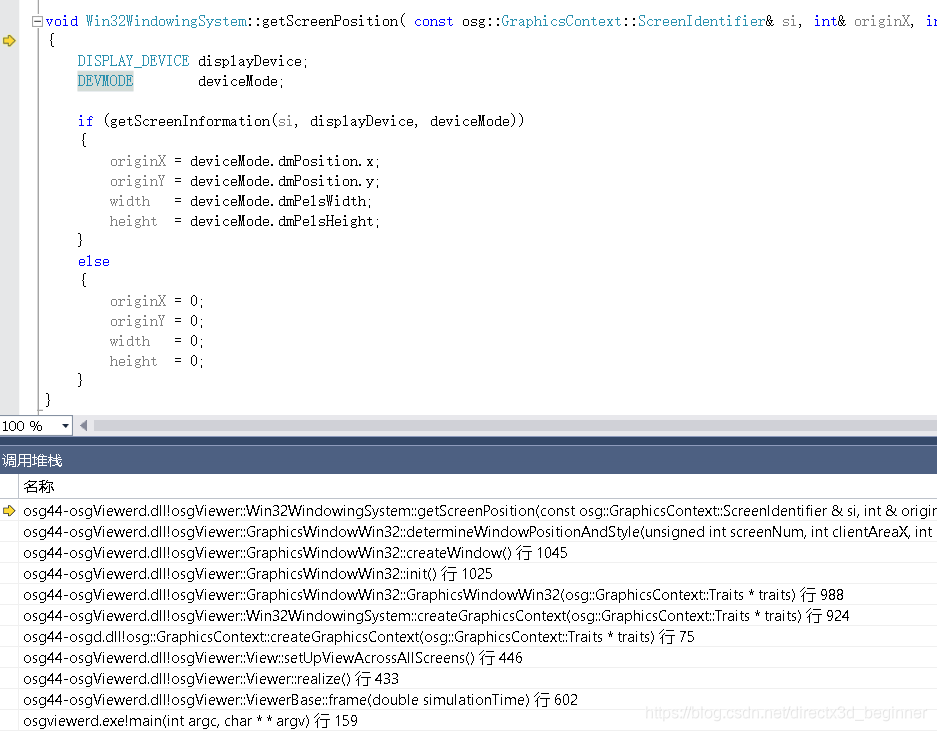

根据屏幕信息获得宽高

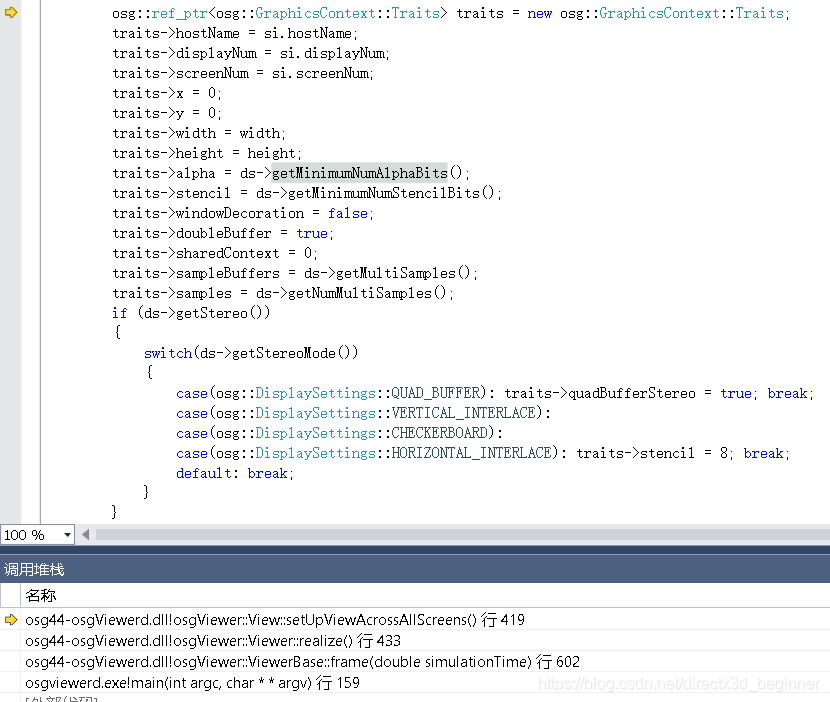

现在开始新建一个显示设备特性实例，设置图形窗口的特性值（根据立体显示模式不同，窗口特性中的模板位数等参量也会有所区分)

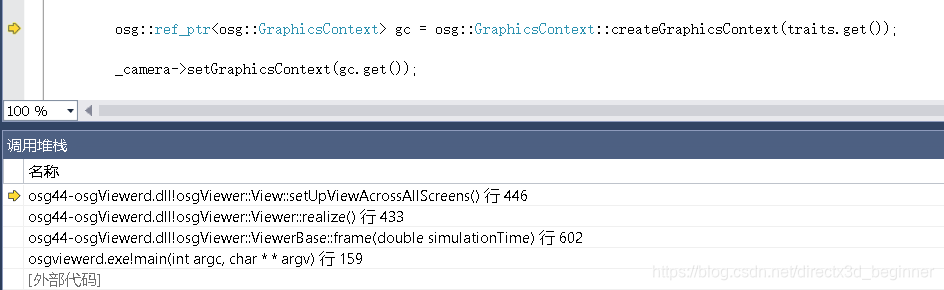

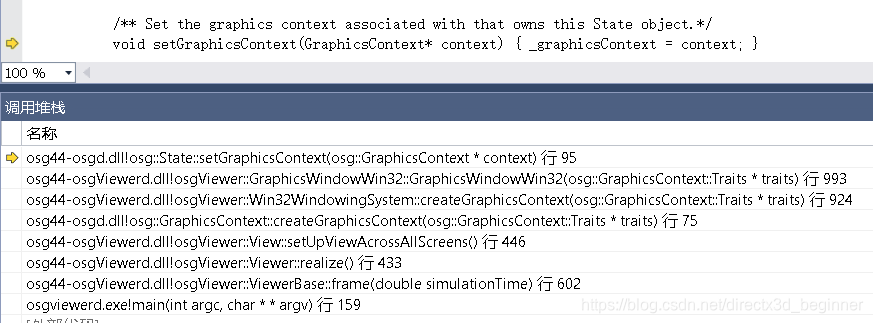

创建新的图形上下文，并将其设置给视景器的主摄像机

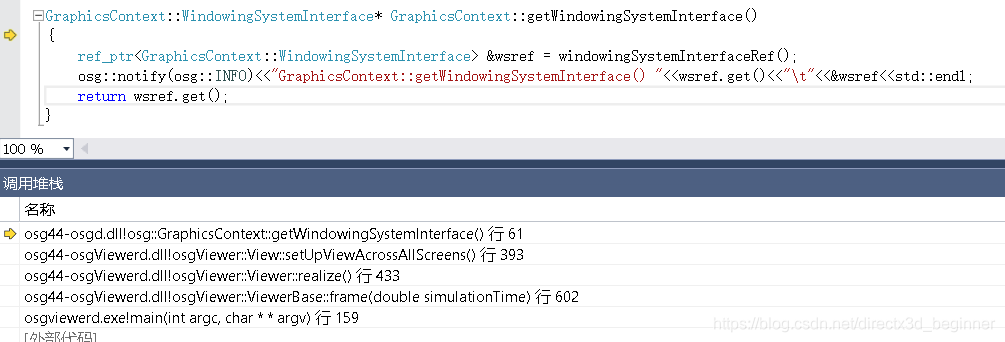

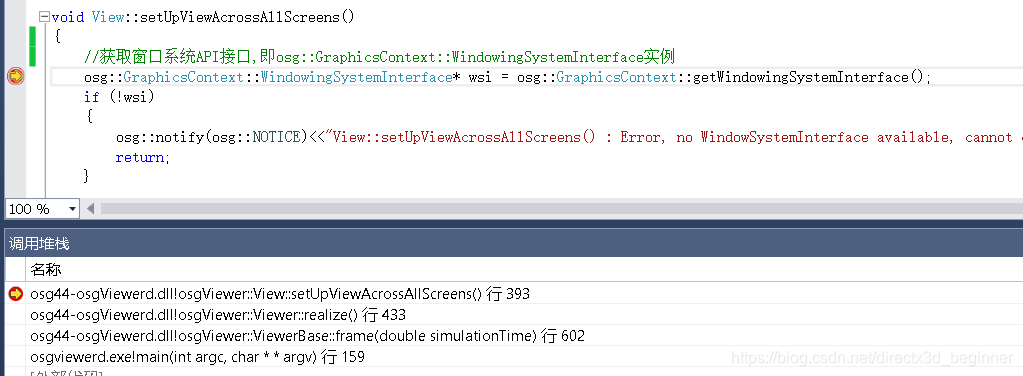

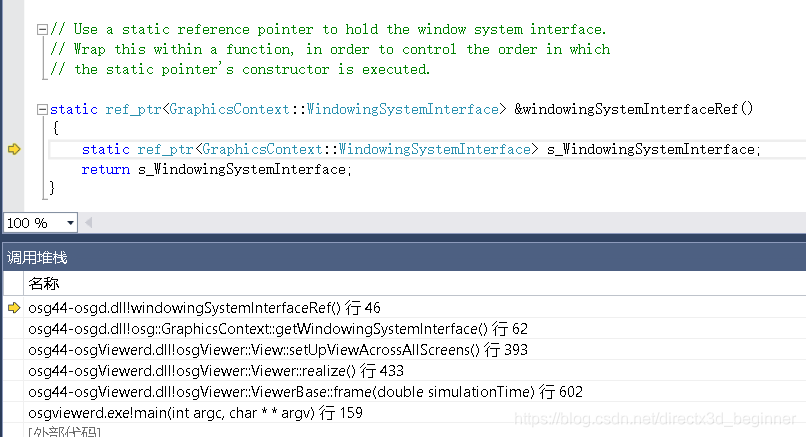

//获取windows系统API接口的实例



//如果屏幕数<0,则置零

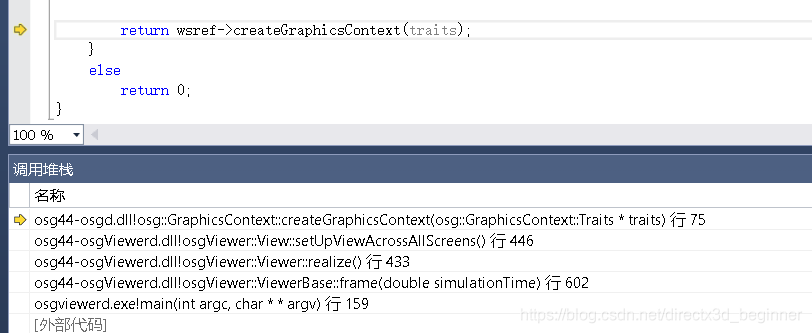

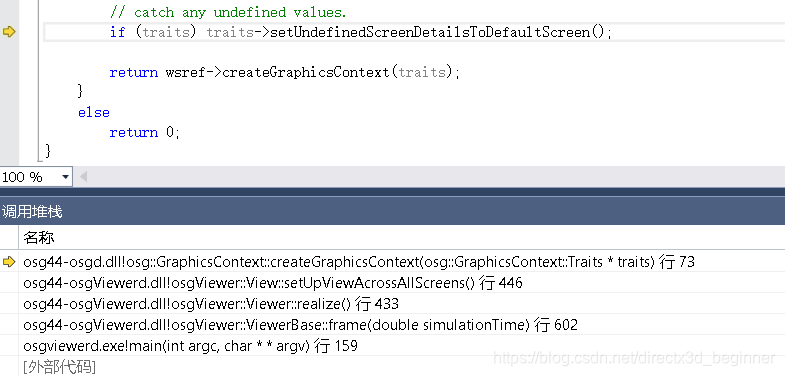

开始准备用子类Win32WindowingSystem创建图形上下文了

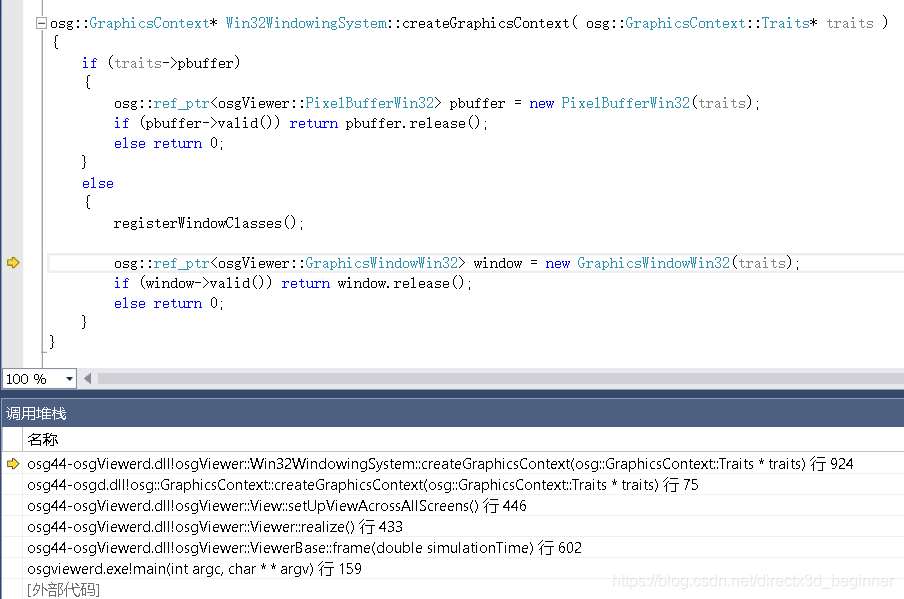

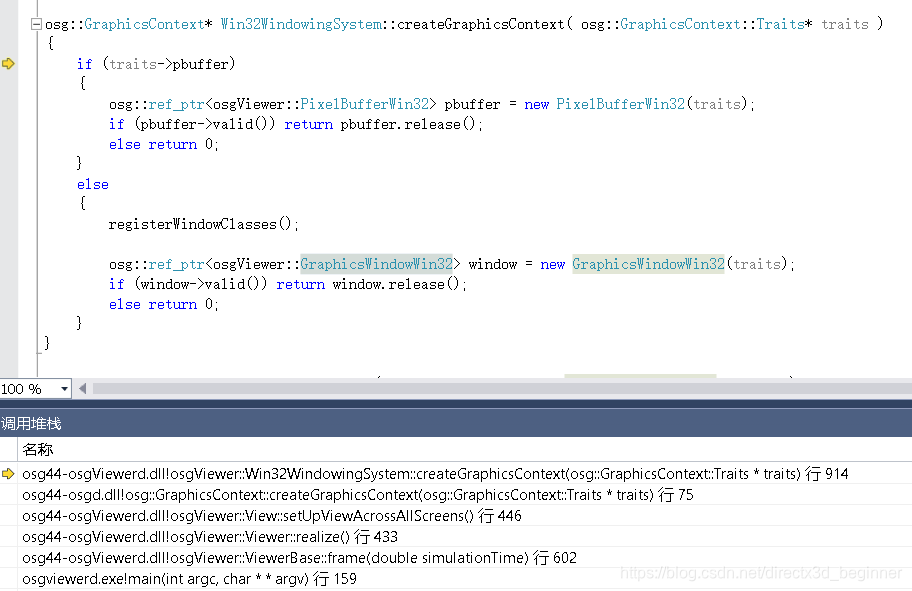

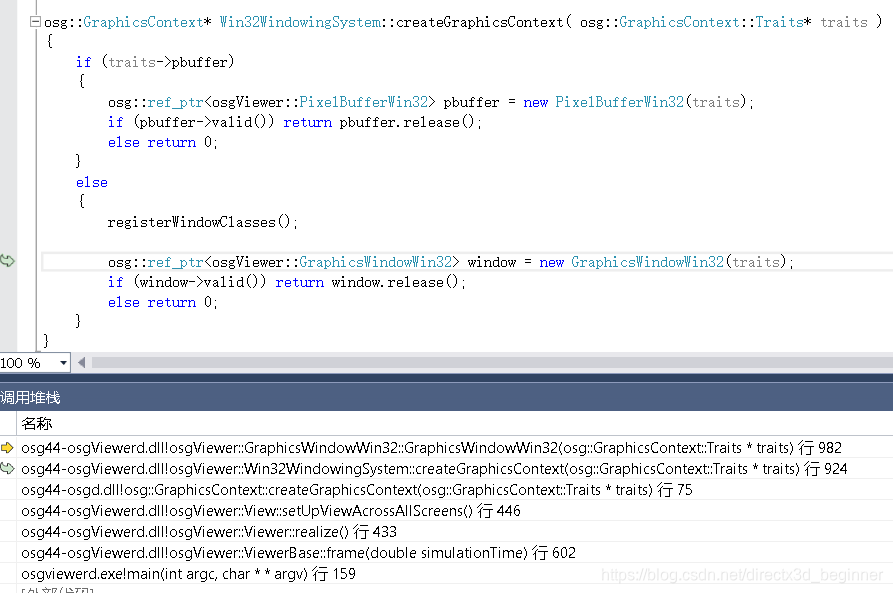

根据traits->pbuffer，决定创建一个PixelBufferWin32或者GraphicsWindowWin32

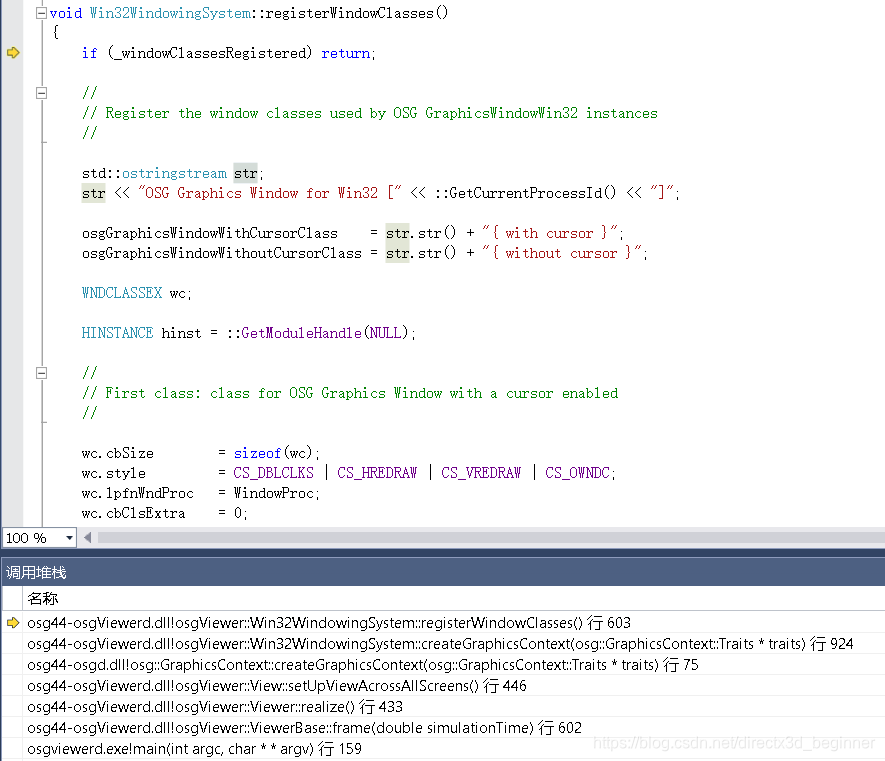

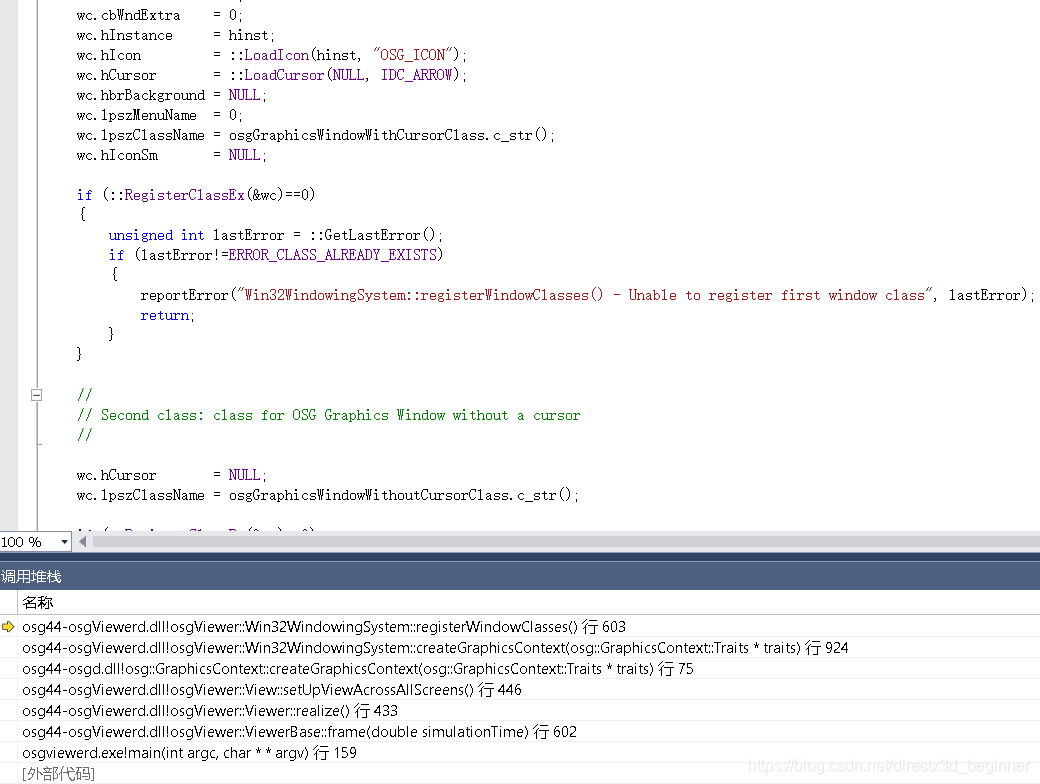

这里选择了后者，只是，接下来让人惊喜的是，这不是windows程序设计中的第一个例子,创建最简单的windows程序么？很熟悉啊

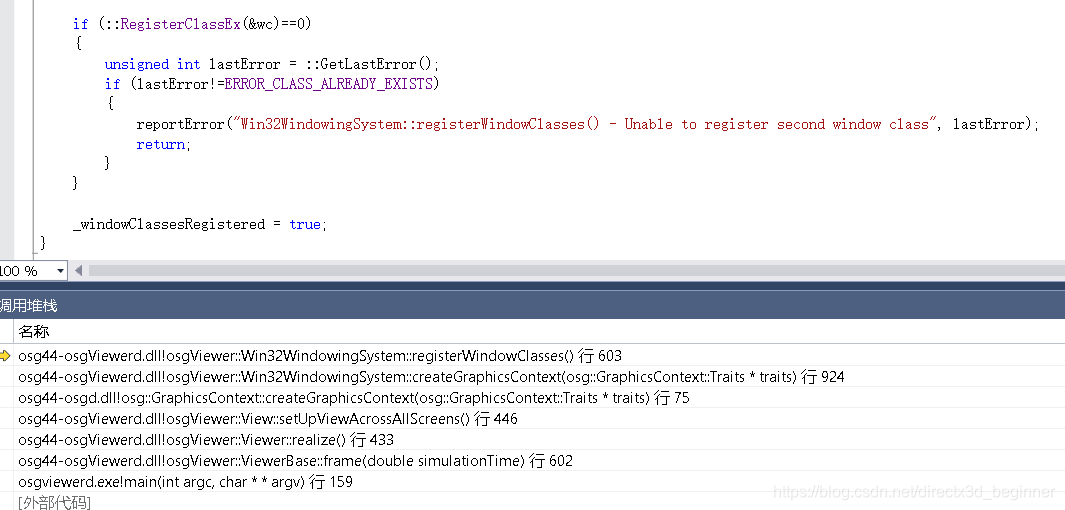

到此,windows窗口注册成功。

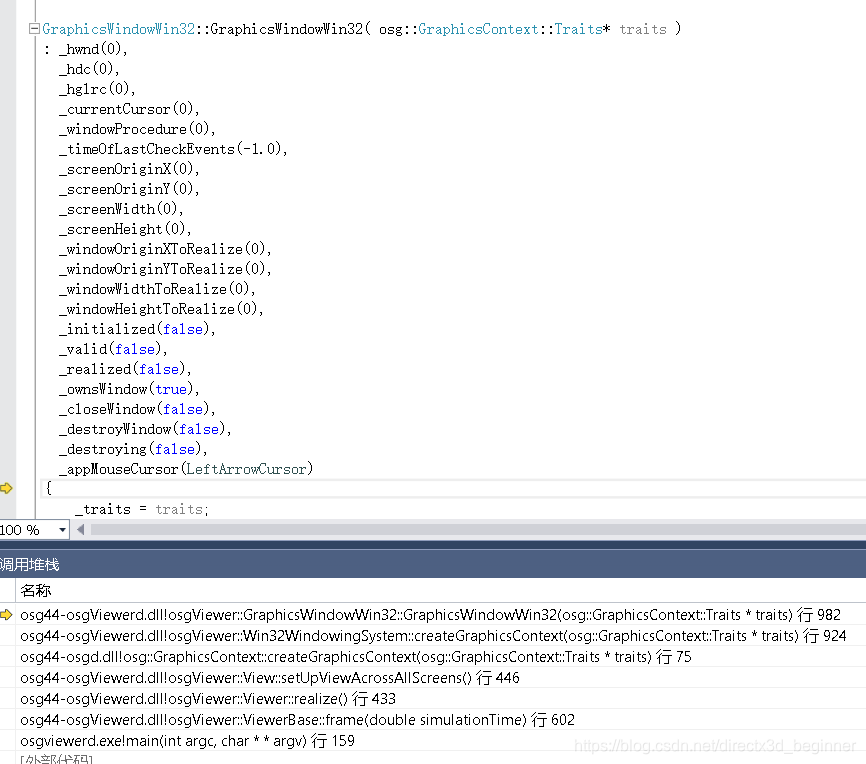

接下来，创建GraphicsWindowWin32

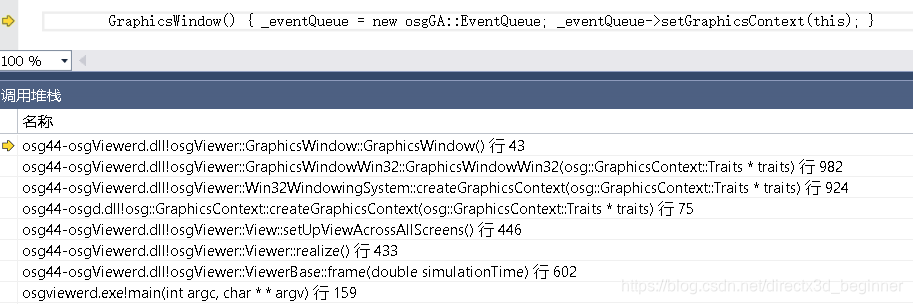

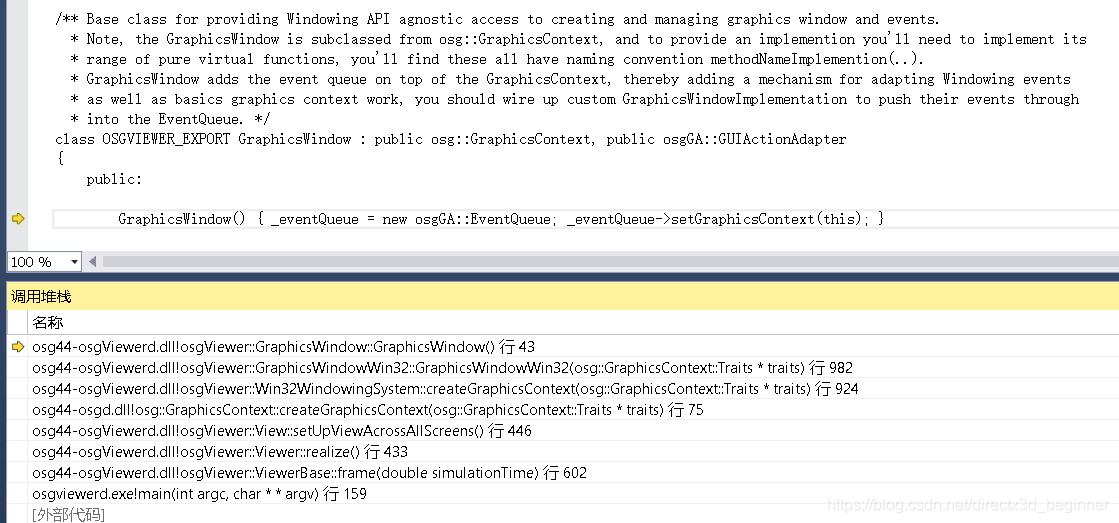

通过基类，先创建一个事件队列，并绑定

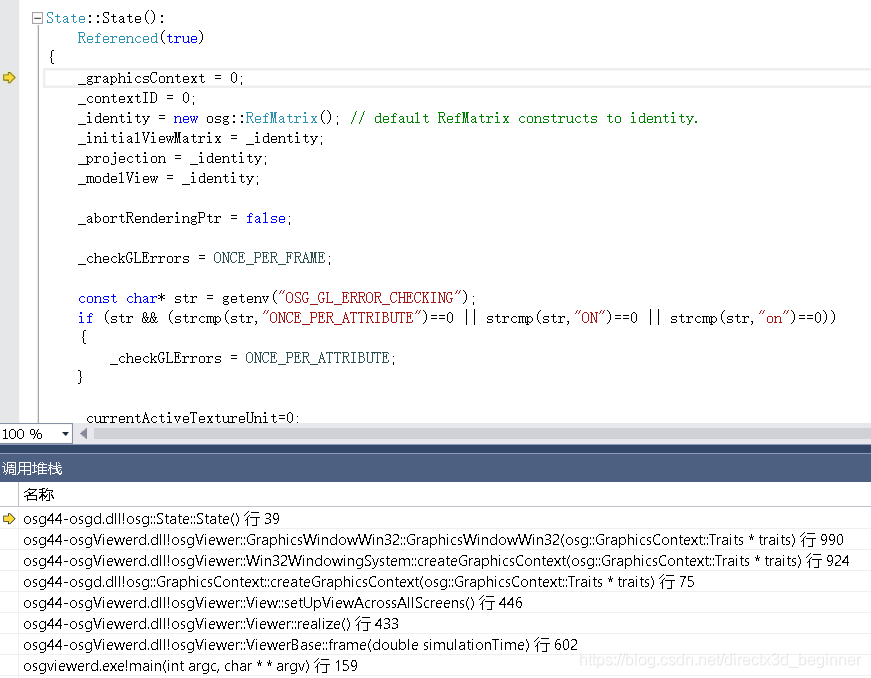

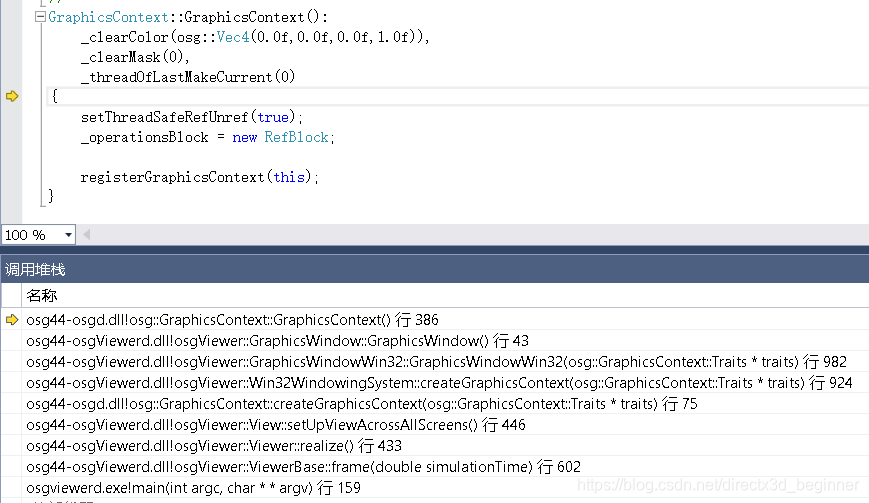

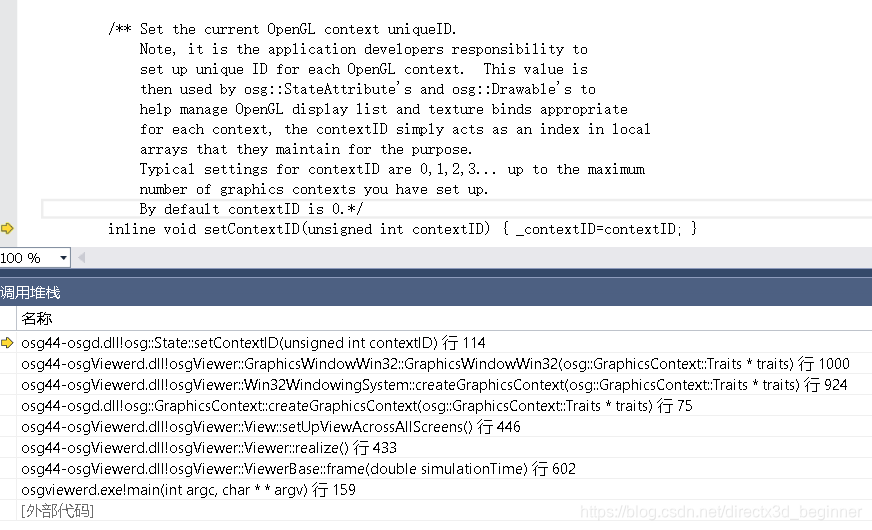

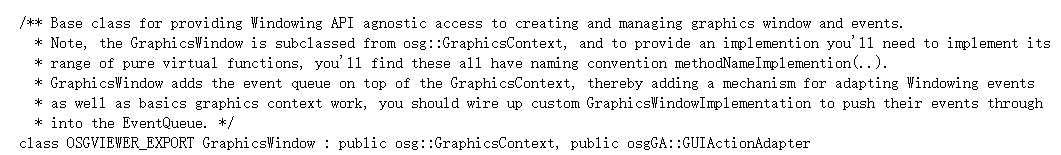

基类们的构造函数开始了

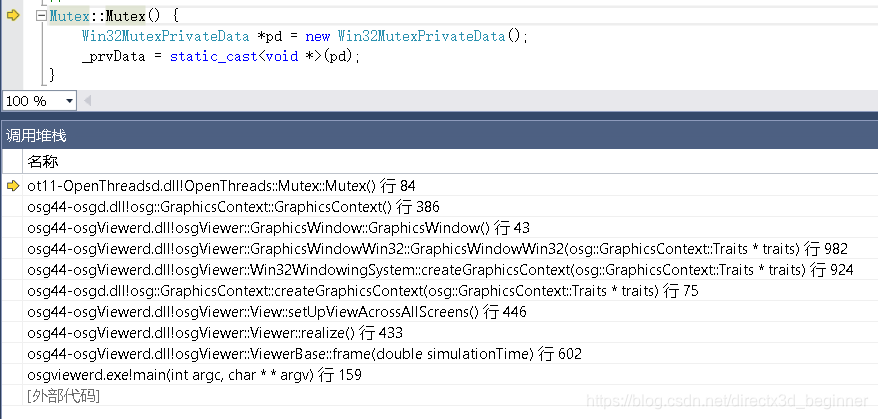

除了初始化变量外，也要准备多线程了，初始化锁了

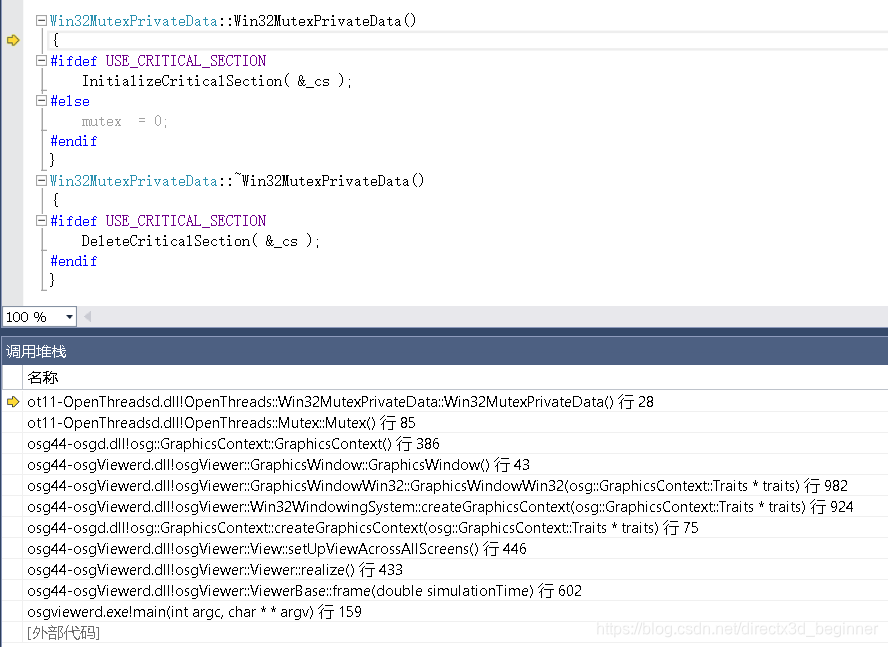

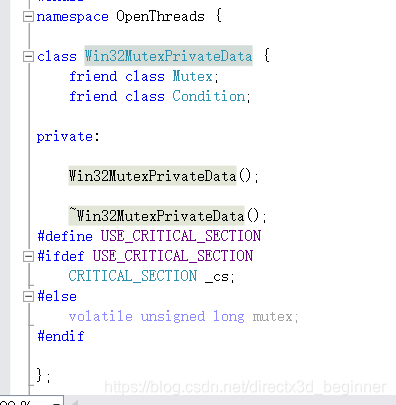

原来是用的临界区，用户级的，先初始化临界区

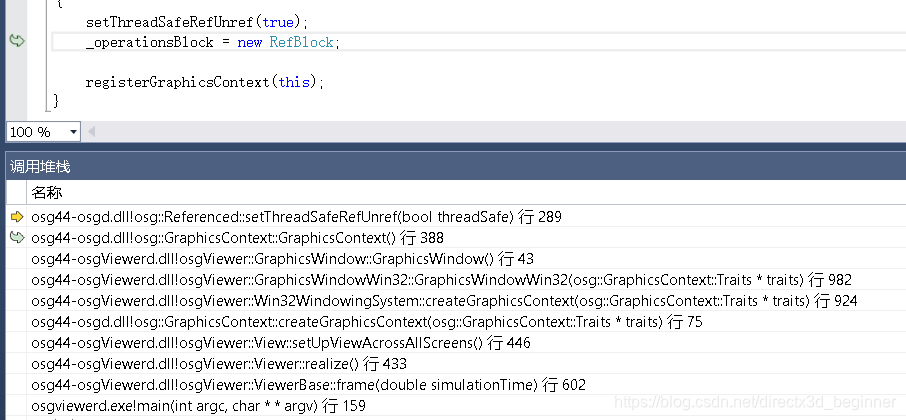

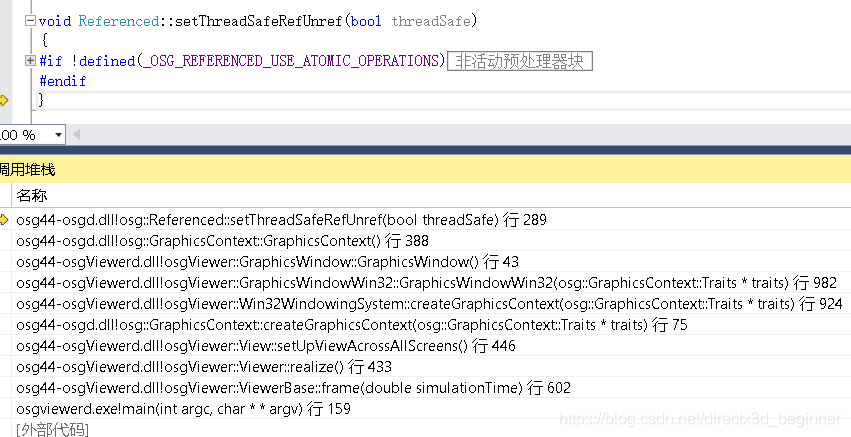

线程安全引用计数

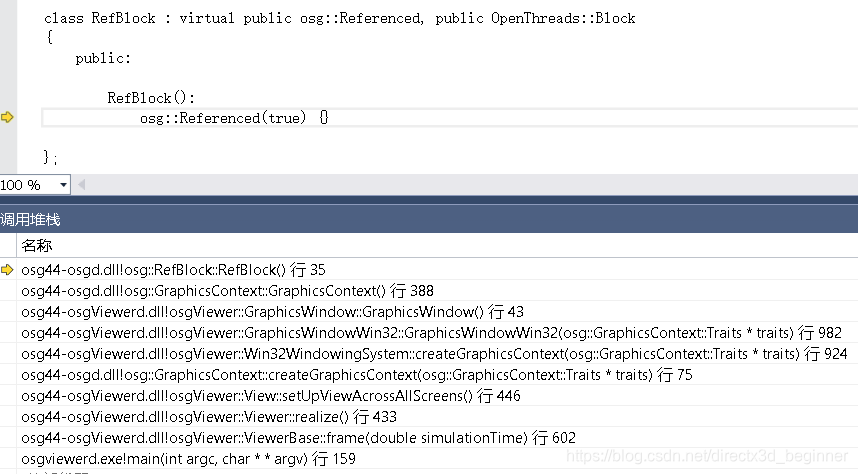

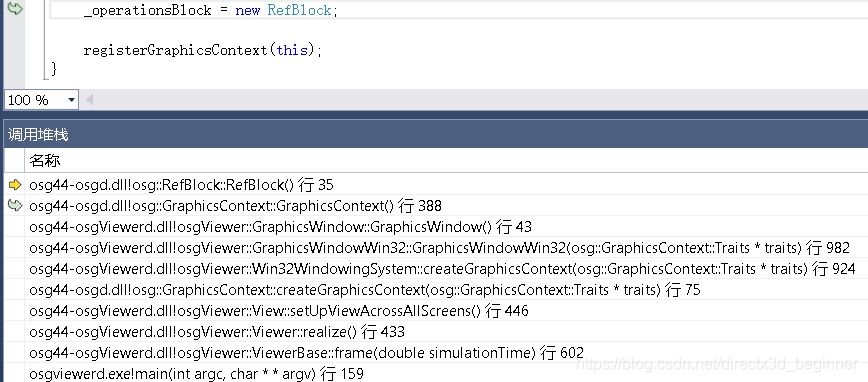

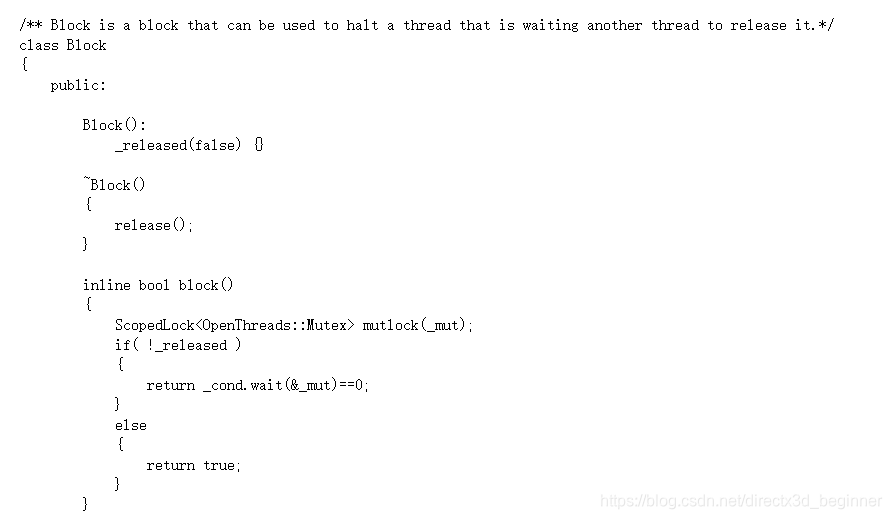

新建一个线程阻塞器,用途是阻塞线程执行，直至release()唤醒,释放之前阻塞的线程

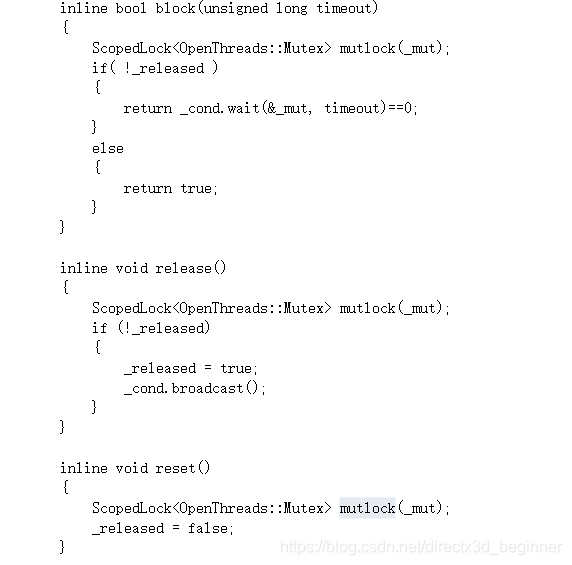

跟过去，看看如何阻塞的。把封装后的类的伪装都扒开。懒得去记忆这些东西。

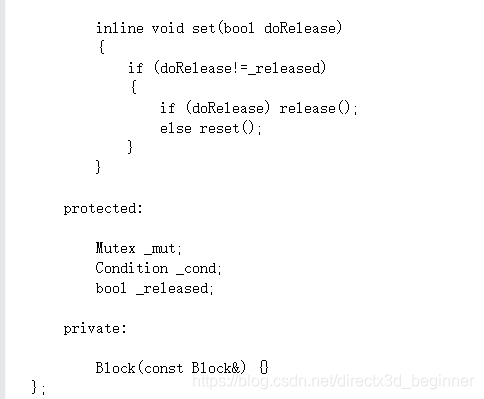

这个block类的几个成员变量 Mutex _mut;已经看过了，是个临界区

Condition _cond;是什么？

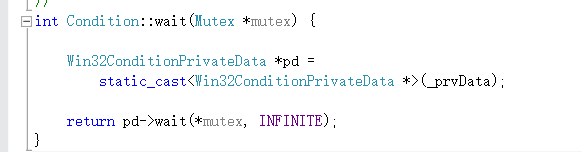

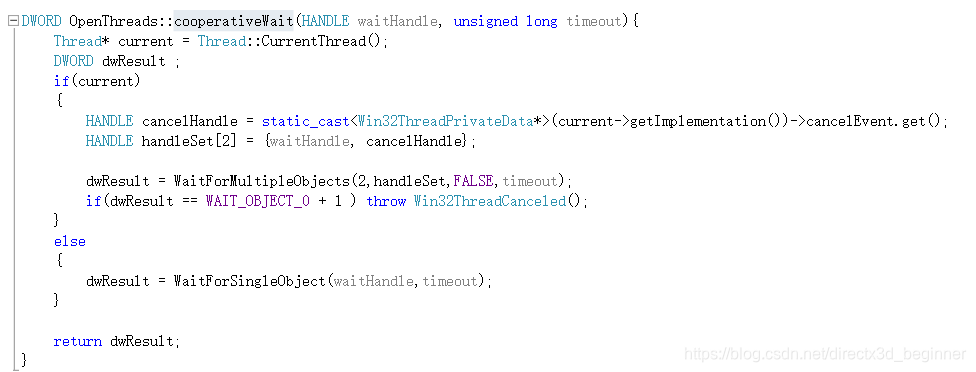

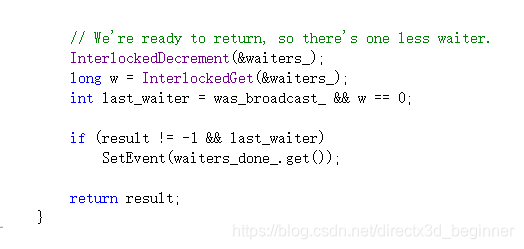

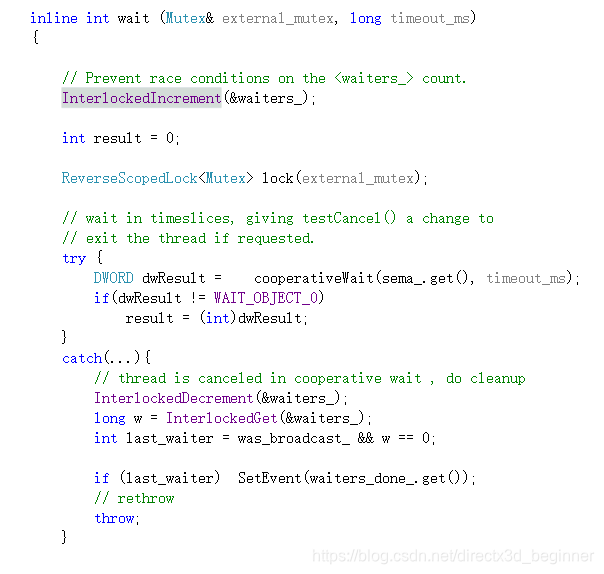

有个方法wait（）,如何等待的？跟过去,原来是通过事件和信号量方式











构造函数时就创建了这个事件，初始化完其他线程后激活事件，让等待这个事件的其他线程运行，

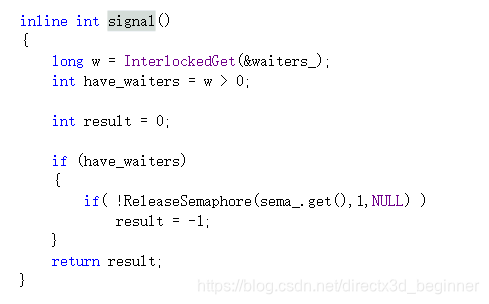

递增信号量的当前资源技术，每次1个。

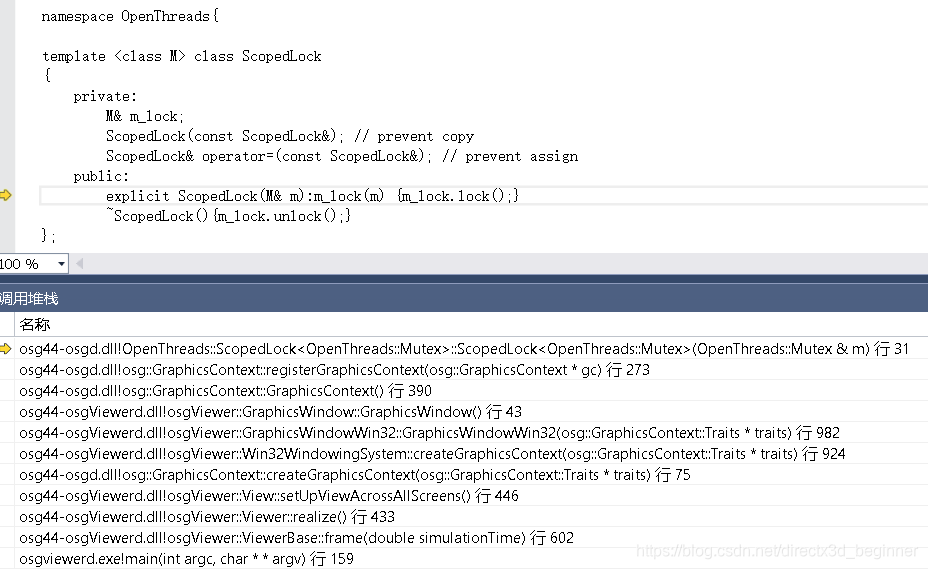

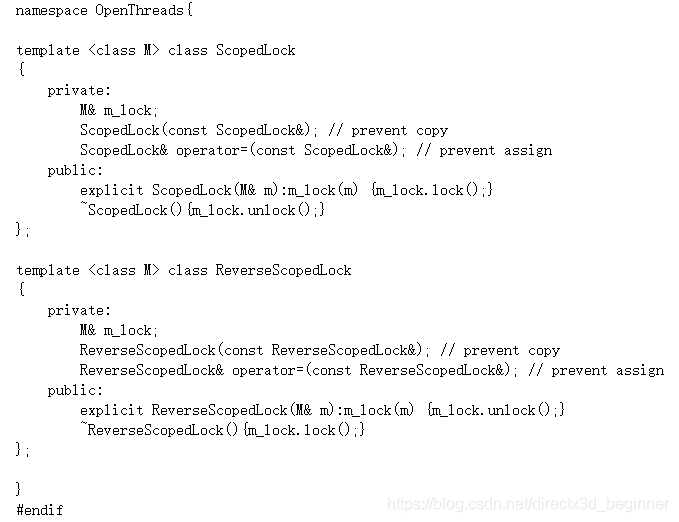

还有个ScopedLock，这个锁锁的好，构造时创建，析构时释放。函数体内写就OK

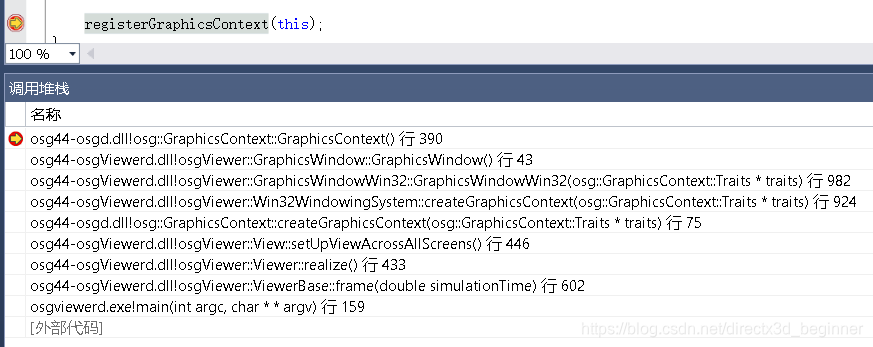

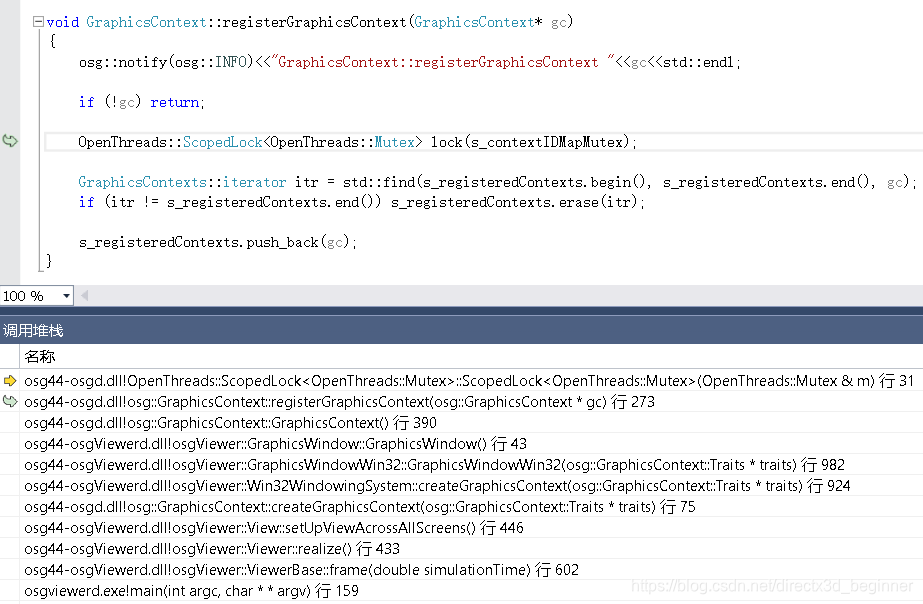

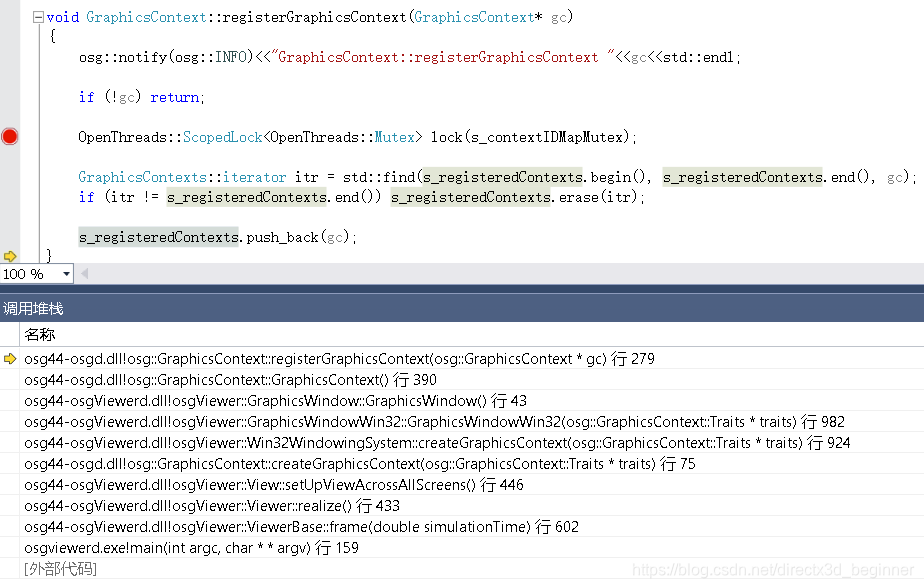

突然感觉离题万里了。拉回来，注册图形上下文特性

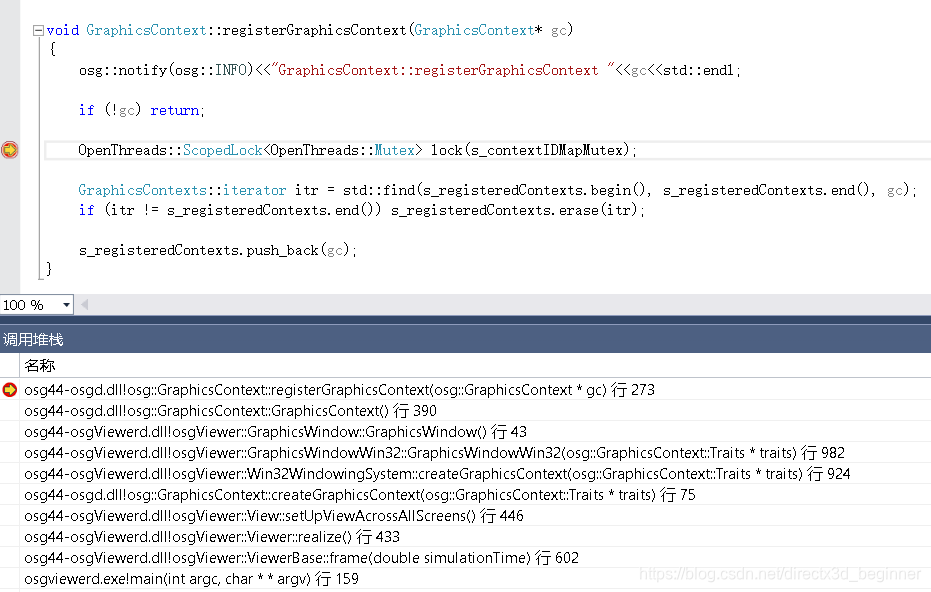

上锁加图形上下文特性



OpenThreads::ReentrantMutex派生于OpenThreads::Mutex

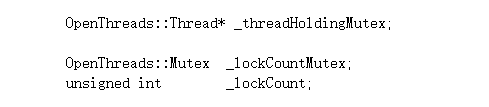

成员变量

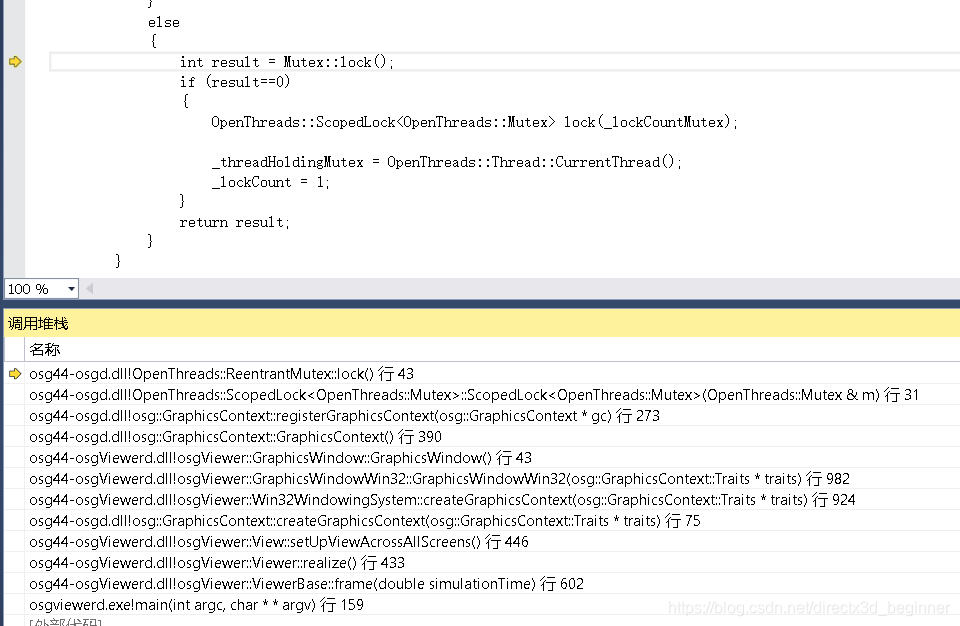

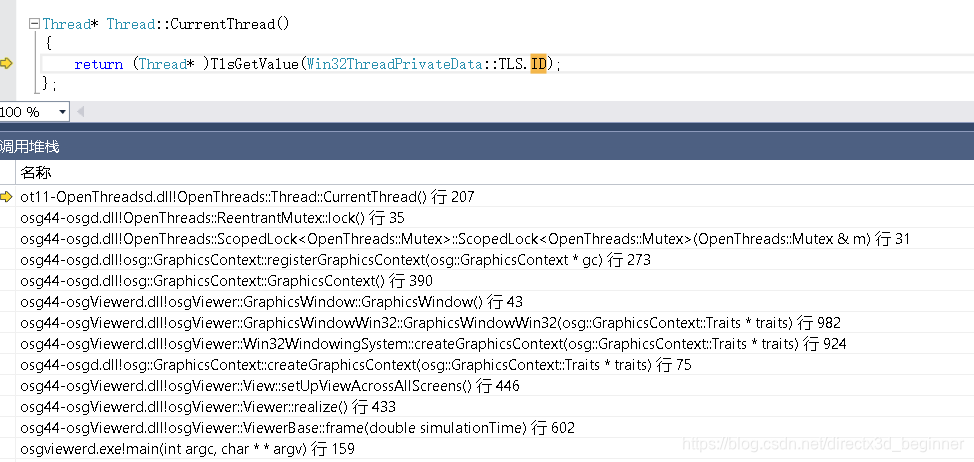

获取局部存储区的thread指针

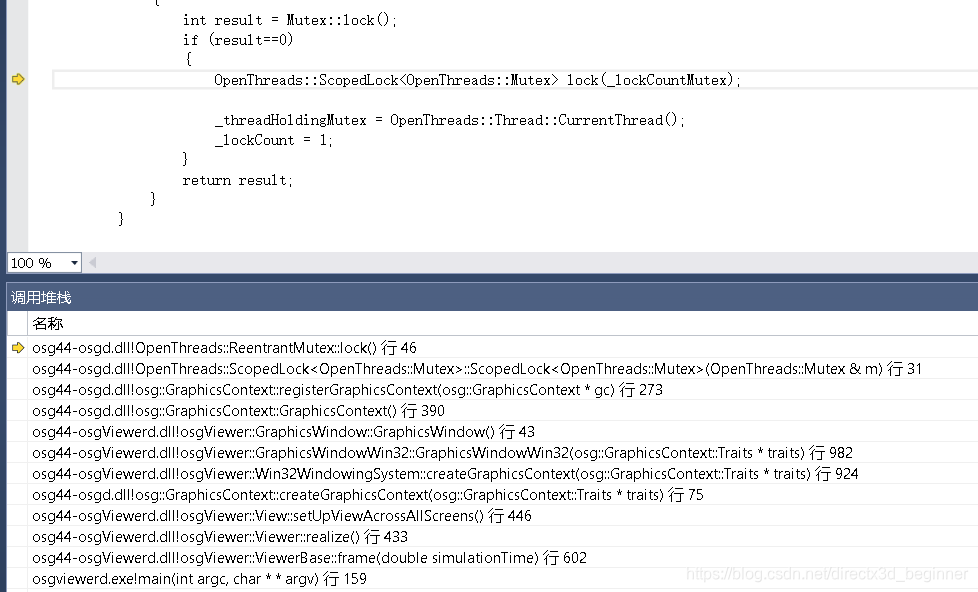

一开始局部存储区为空，且上锁数为0，所以走else

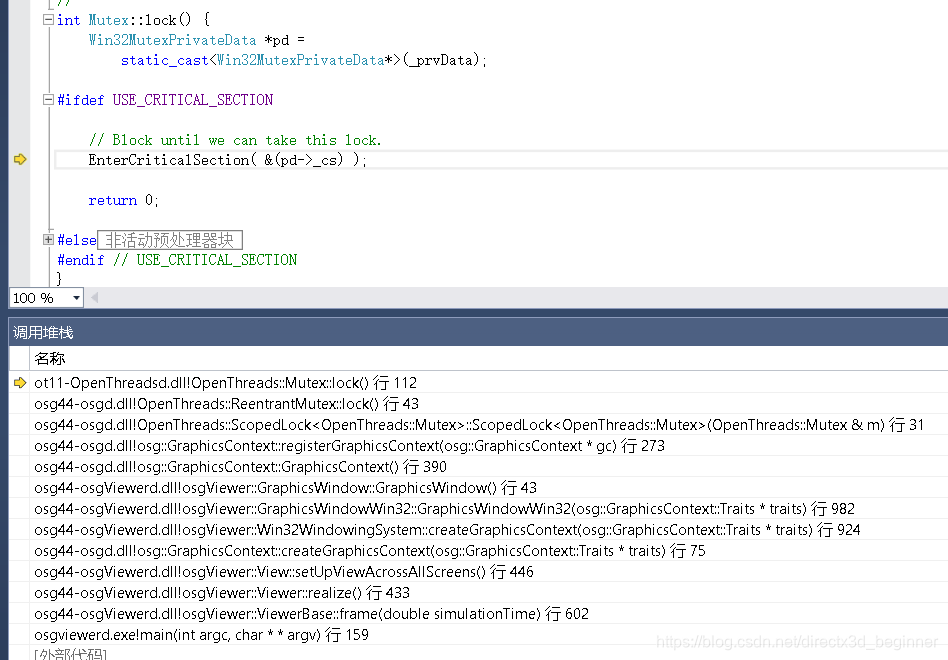

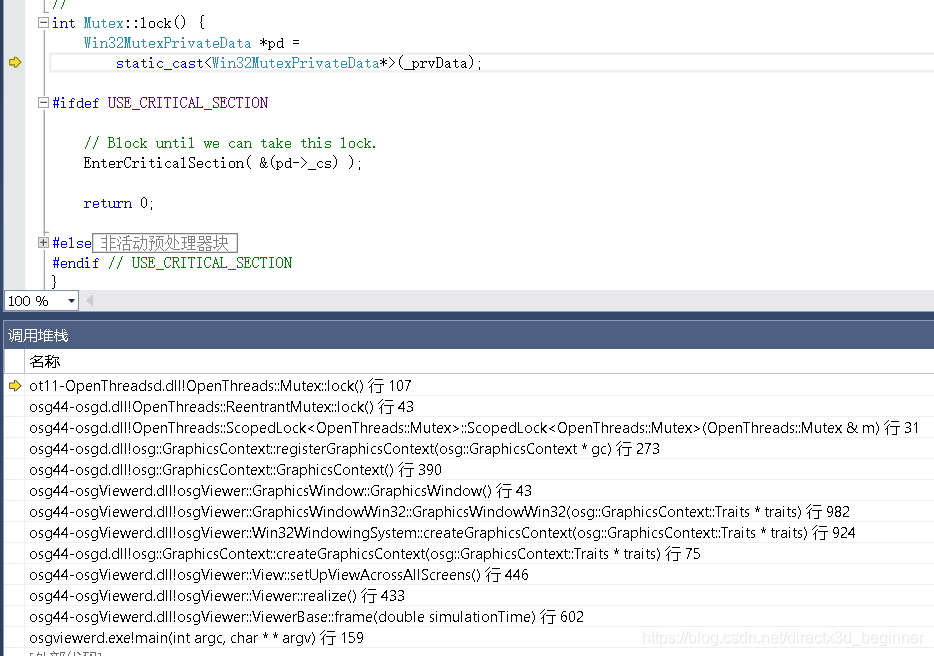

进入临界区

返回0

赋值_threadHoldingMutex和_lockCount,

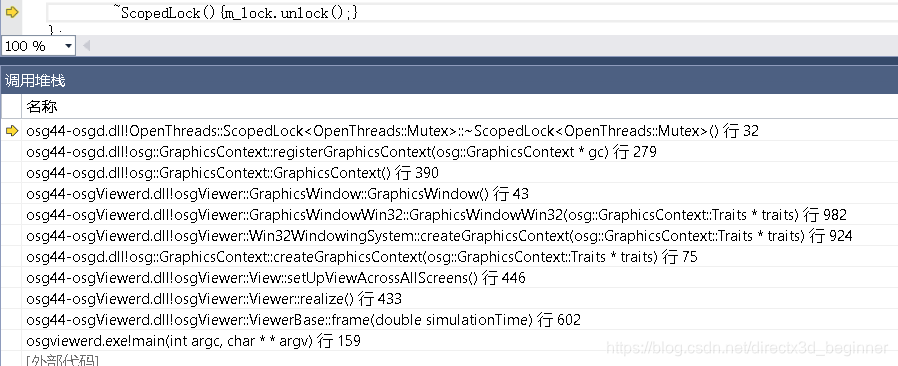

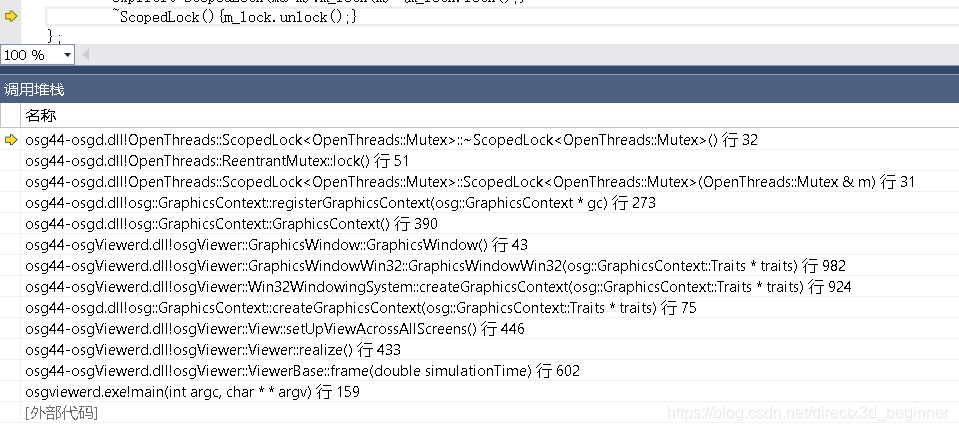

函数结束后自动析构

离开临界区

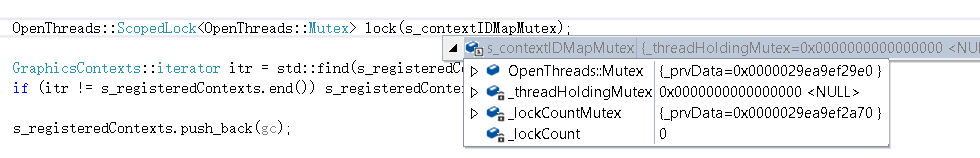

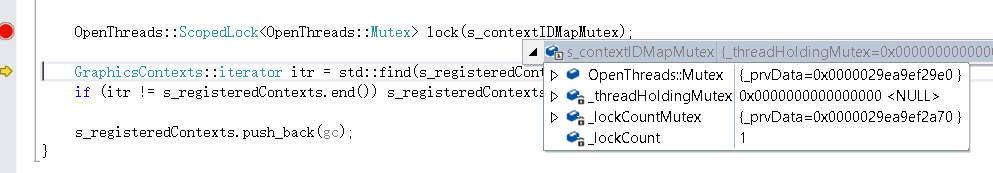

赋值后,_lockCount=1,_threadHoldingMutex仍为NULL。



拉回来，图形上下文数组把当前图形上下文加上。

这个函数结束，也析构解锁

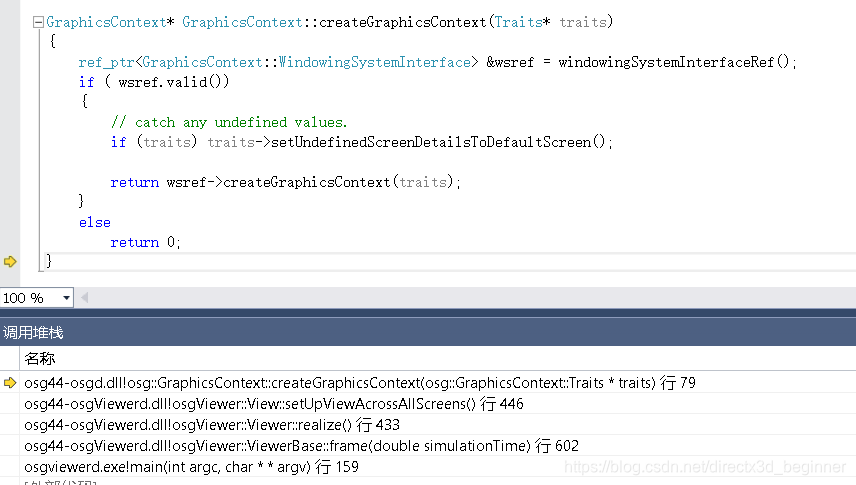

层层返回

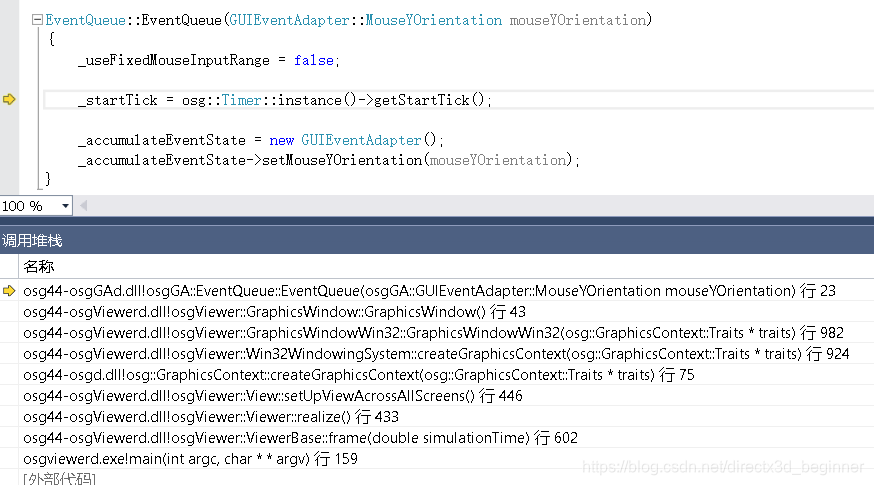

新建事件队列

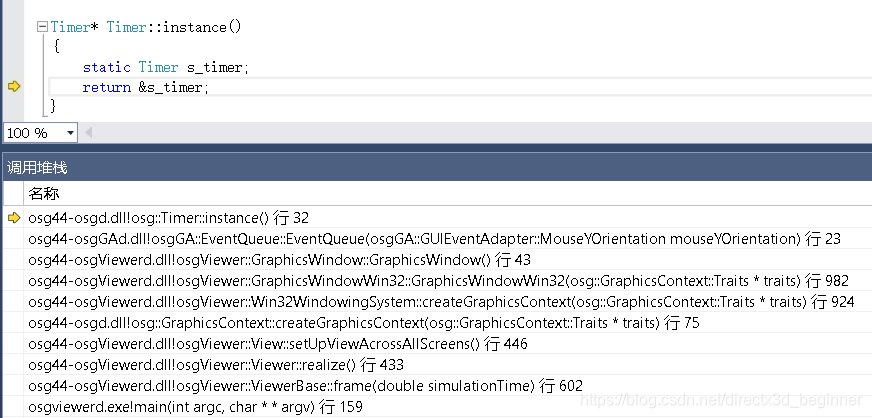

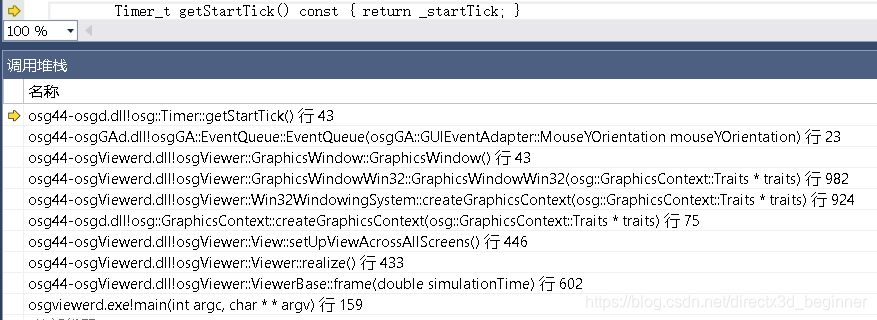

开始计时

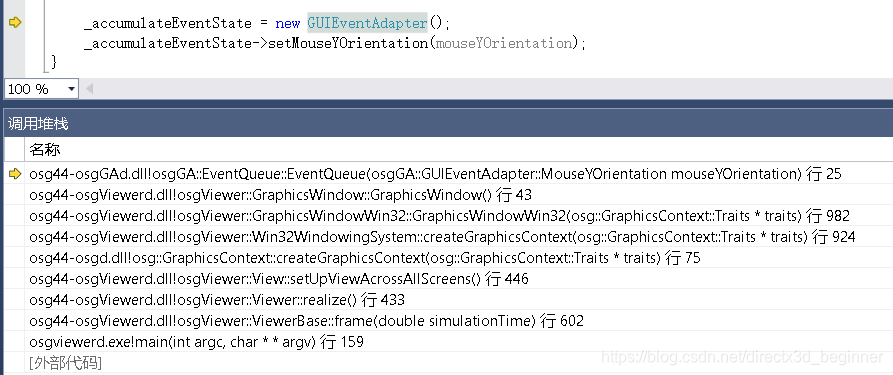

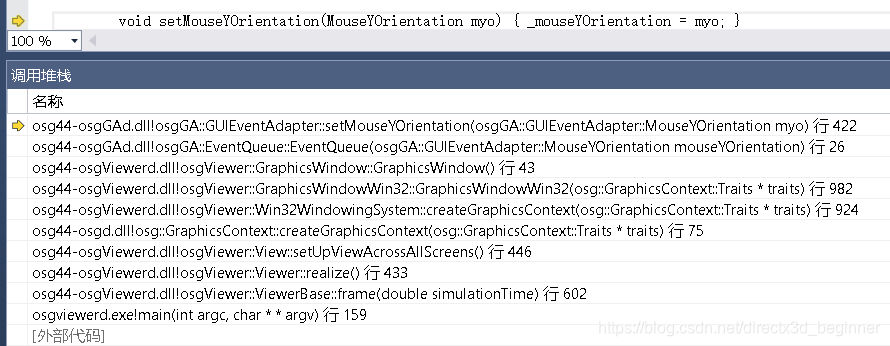

新建一个对象，记录交互事件。并设置鼠标Y轴朝向

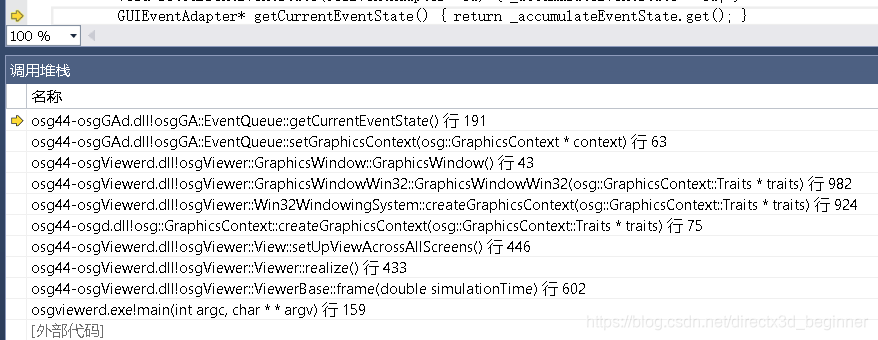

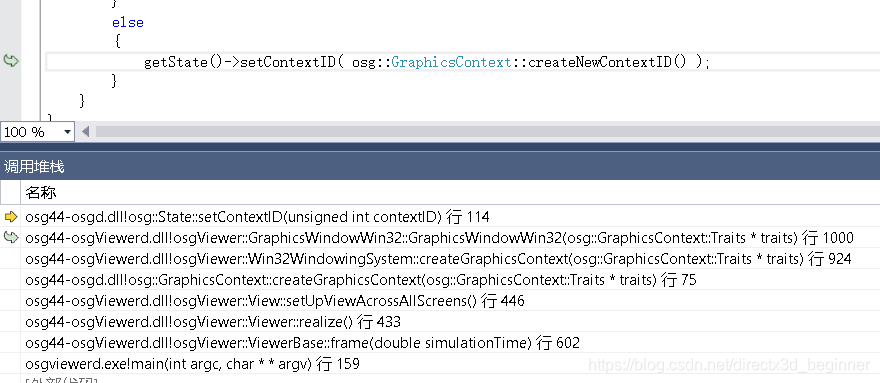

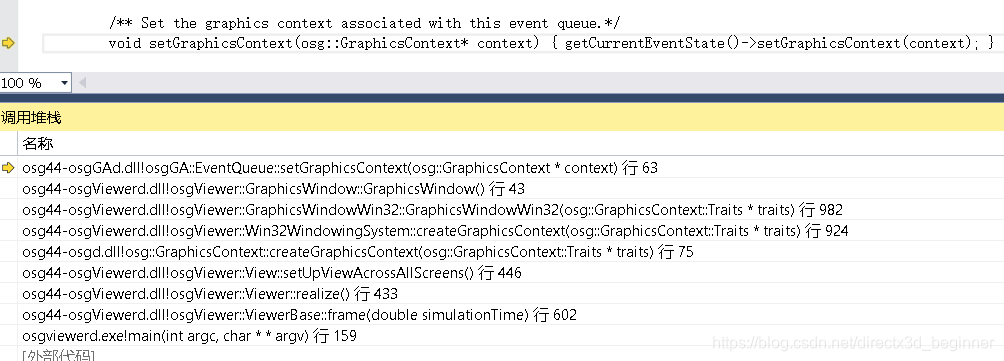

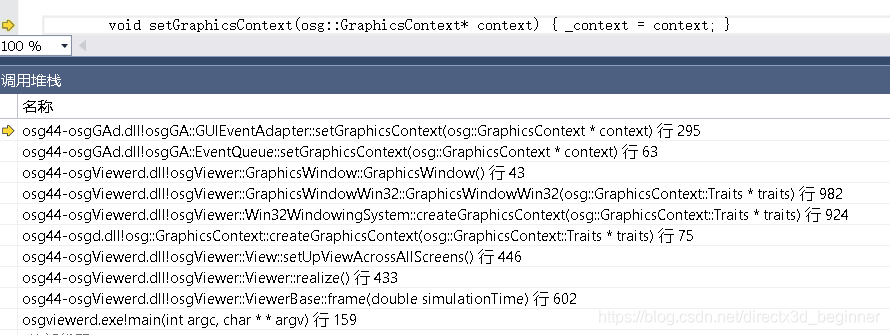

关联事件队列和图形上下文

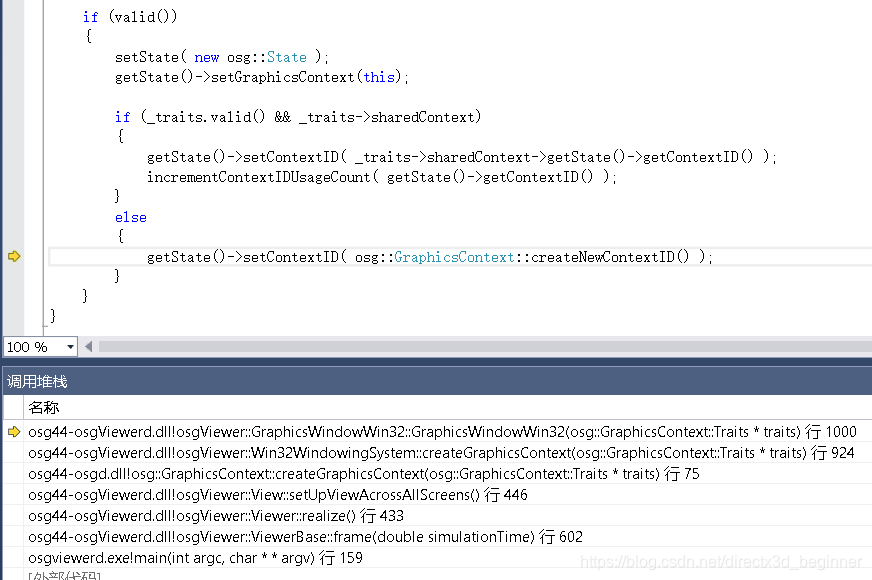

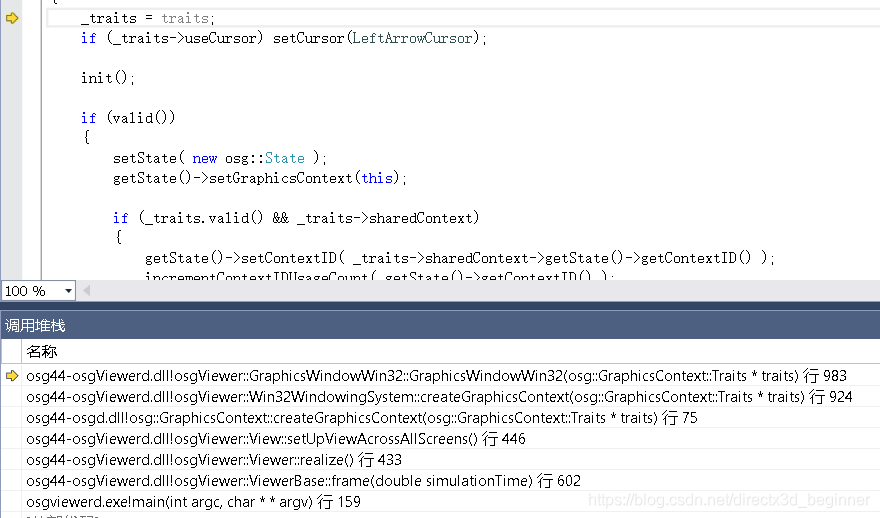

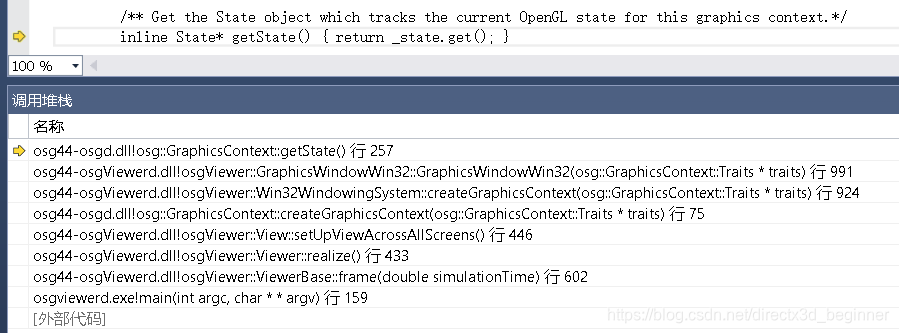

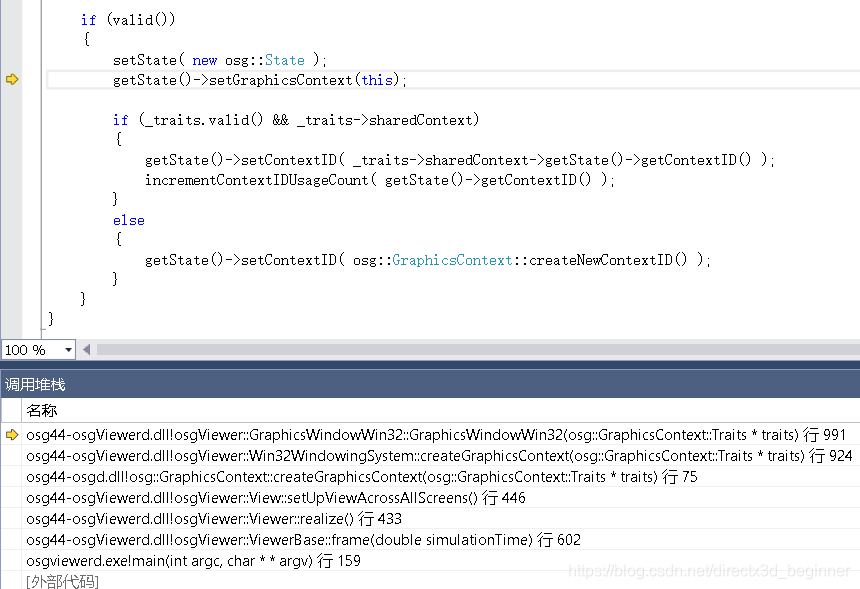

终于回到GraphicsWindowWin32构造函数了

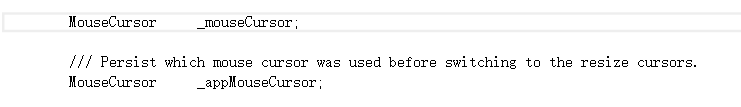

设置鼠标指针



获取或创建鼠标指针

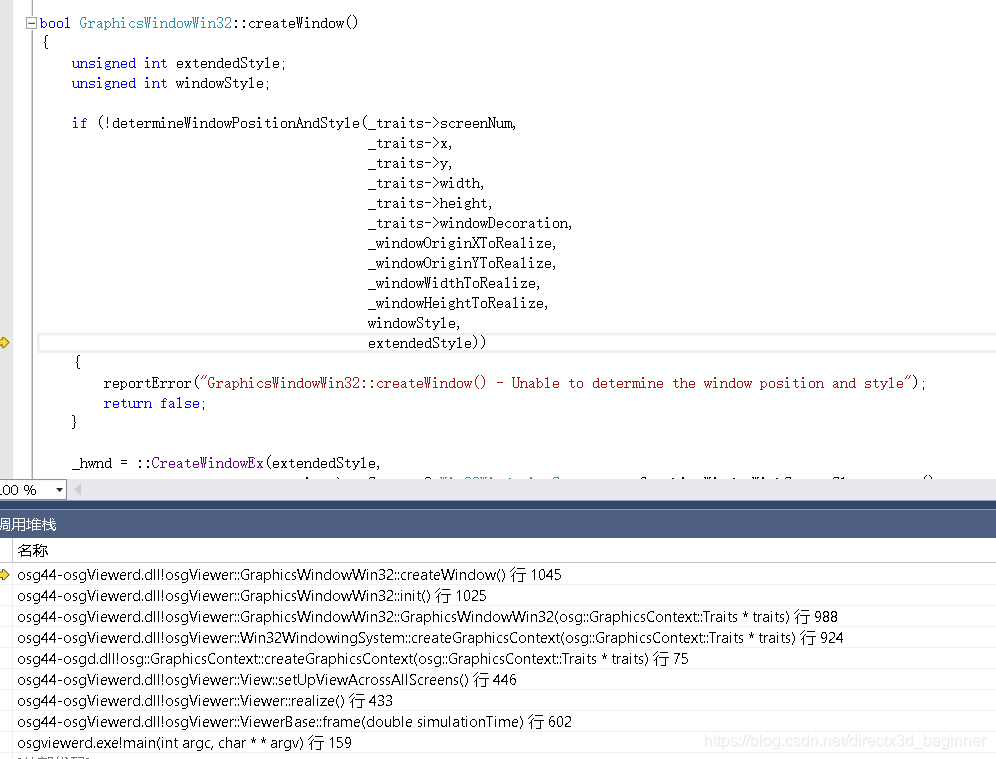

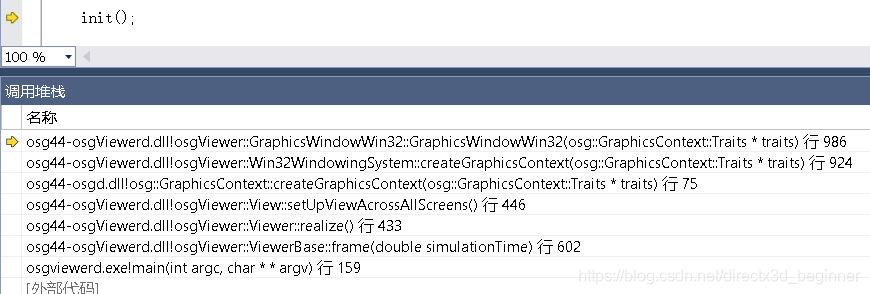

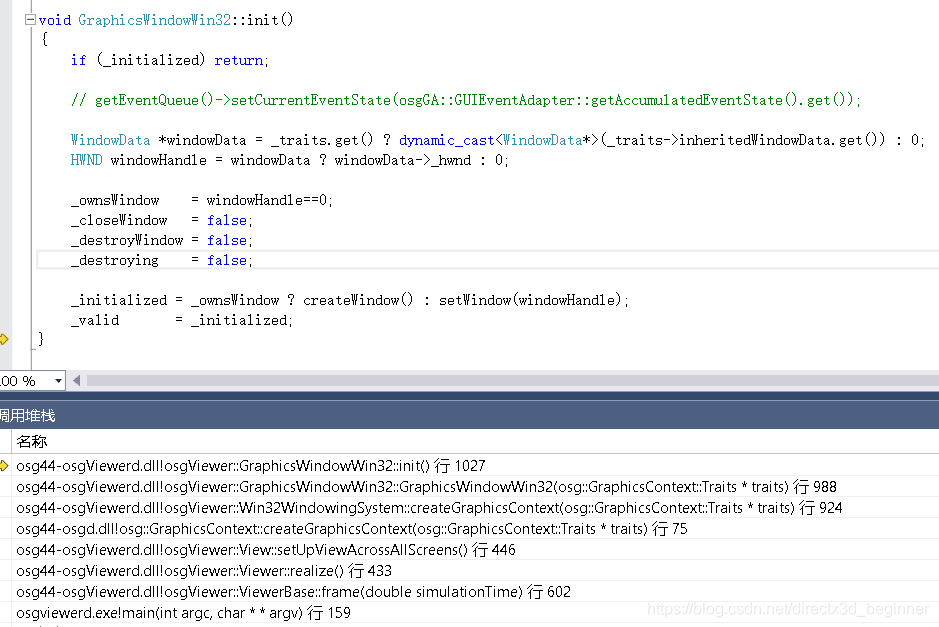

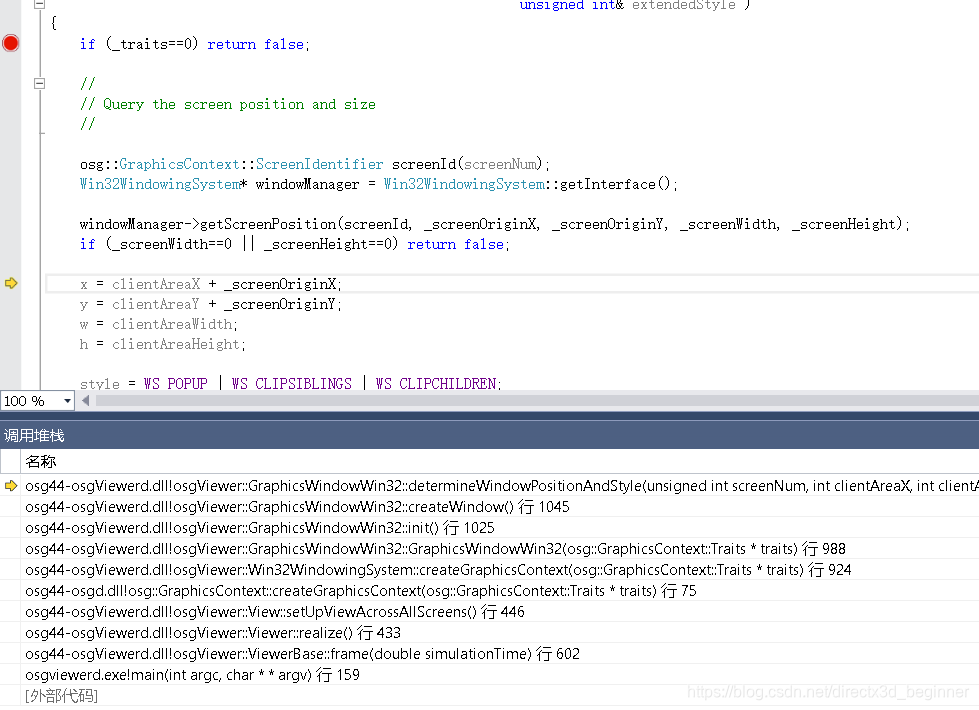

初始化，根据图形上下文特性创建windows窗口

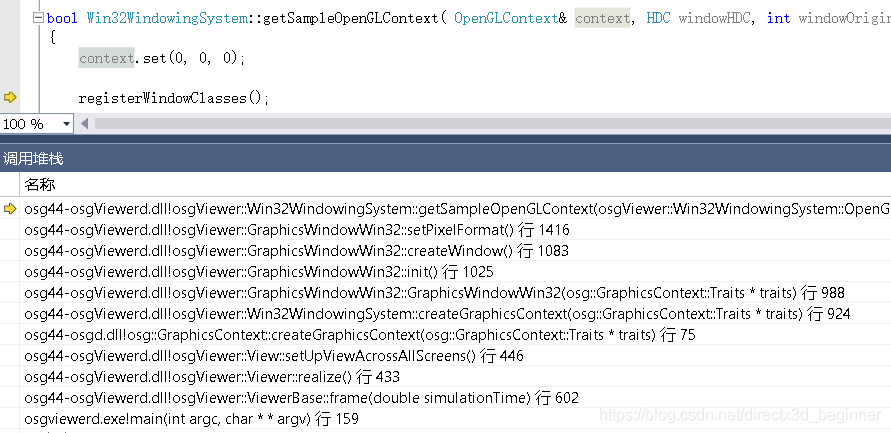

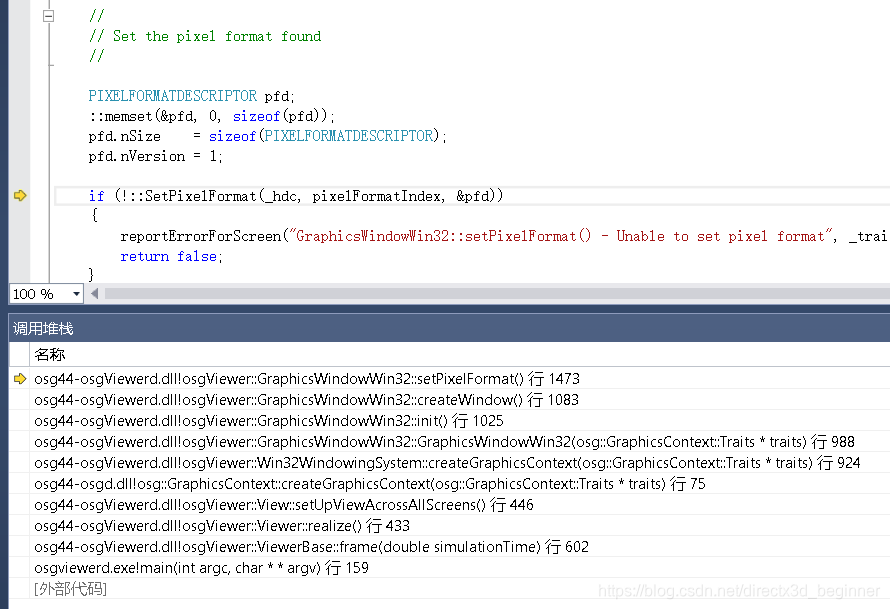

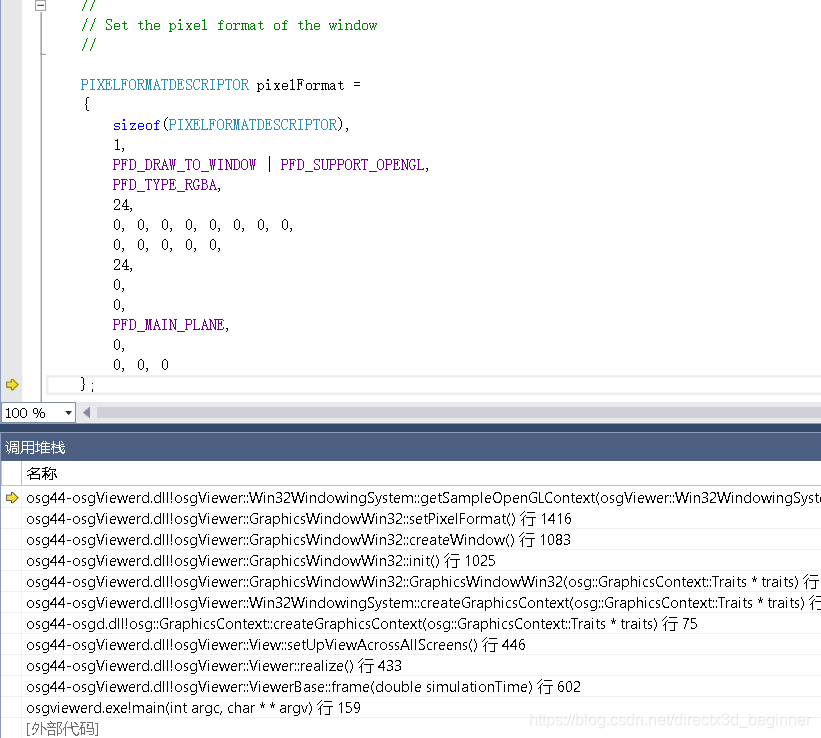

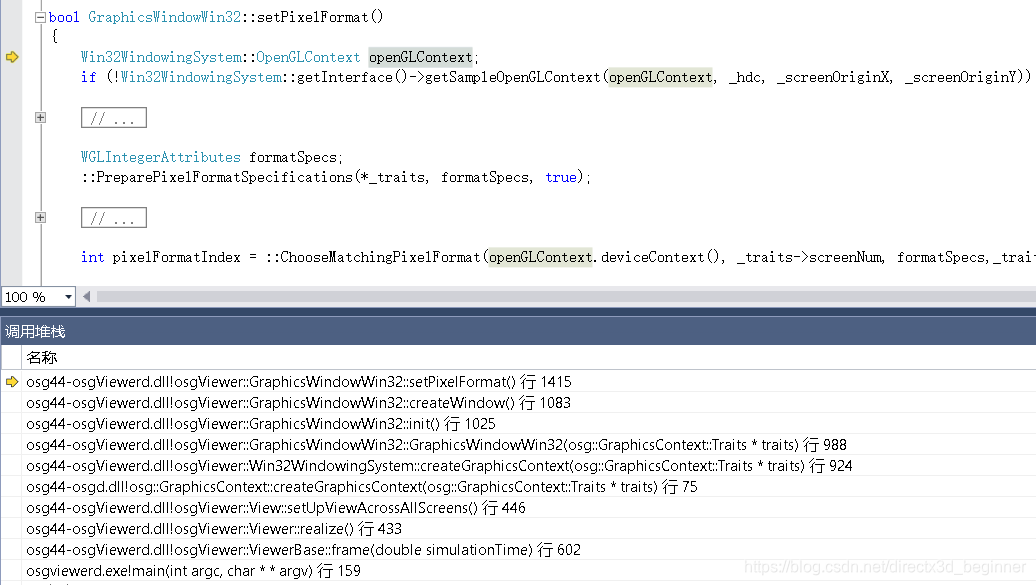

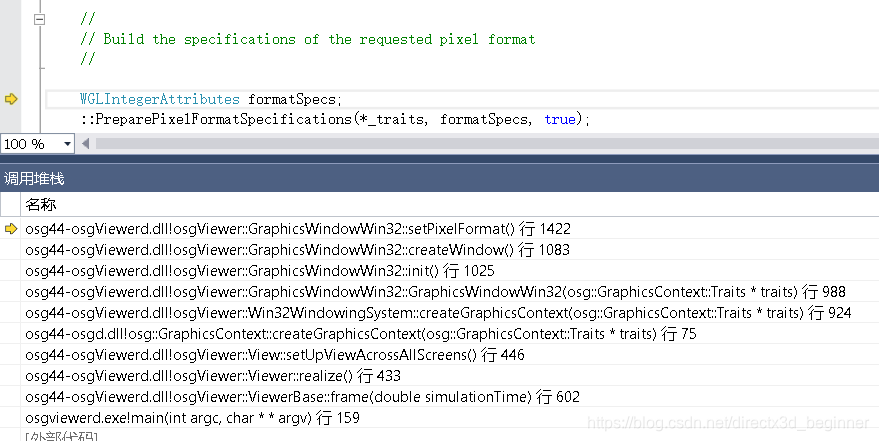

//设置像素格式

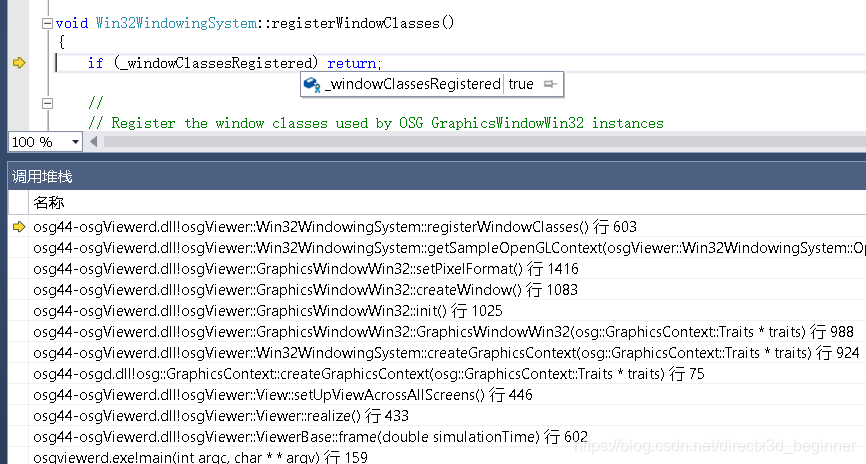

已经注册了窗口，直接返回

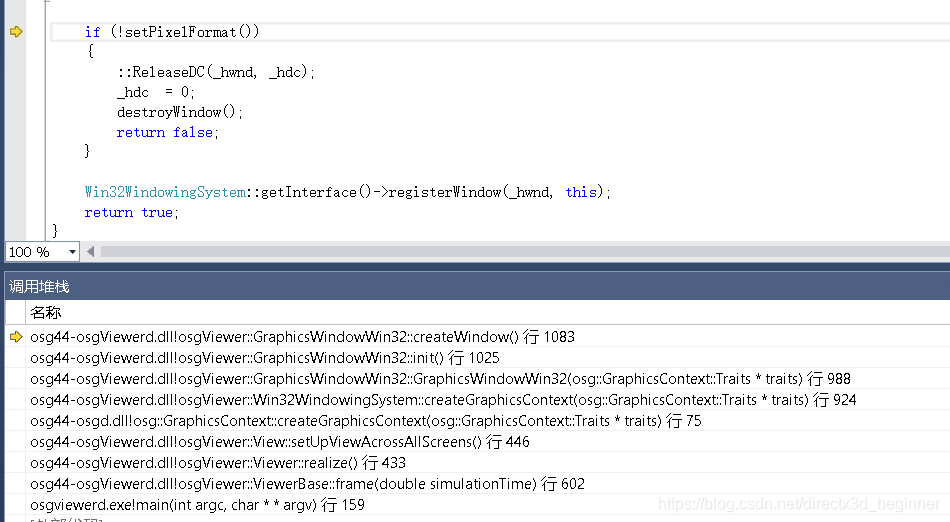

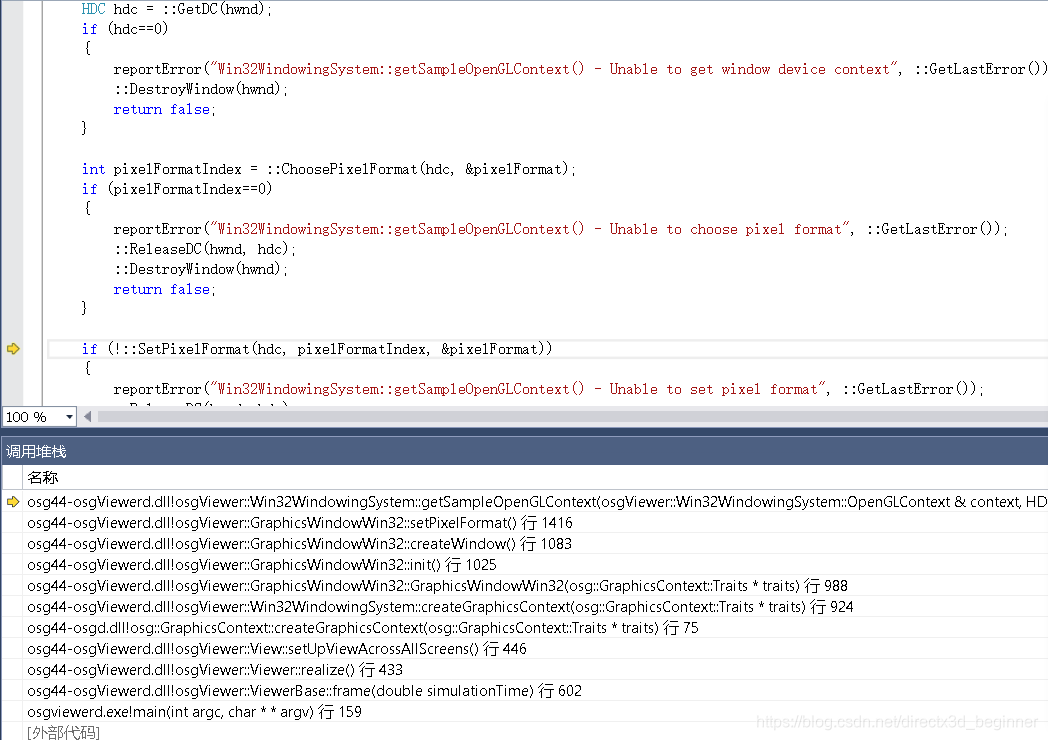

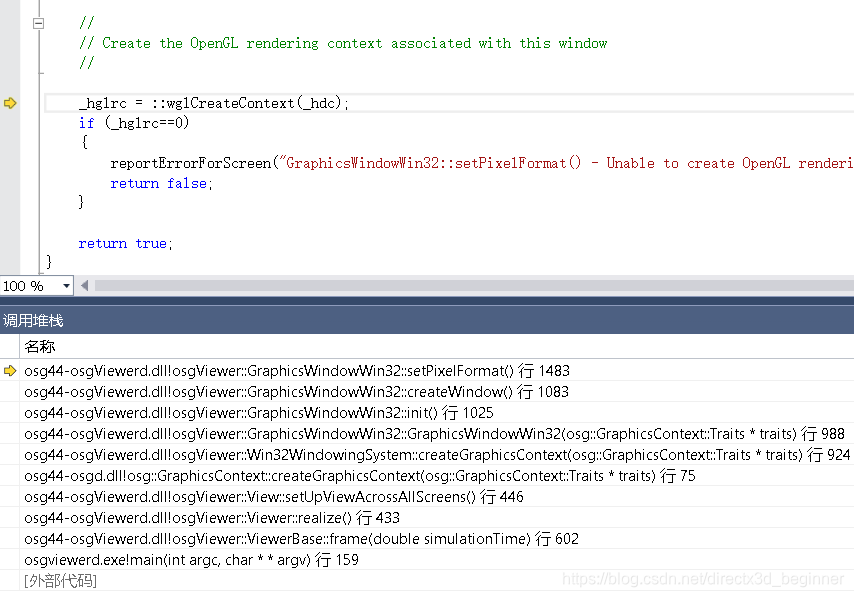

//设置像素格式

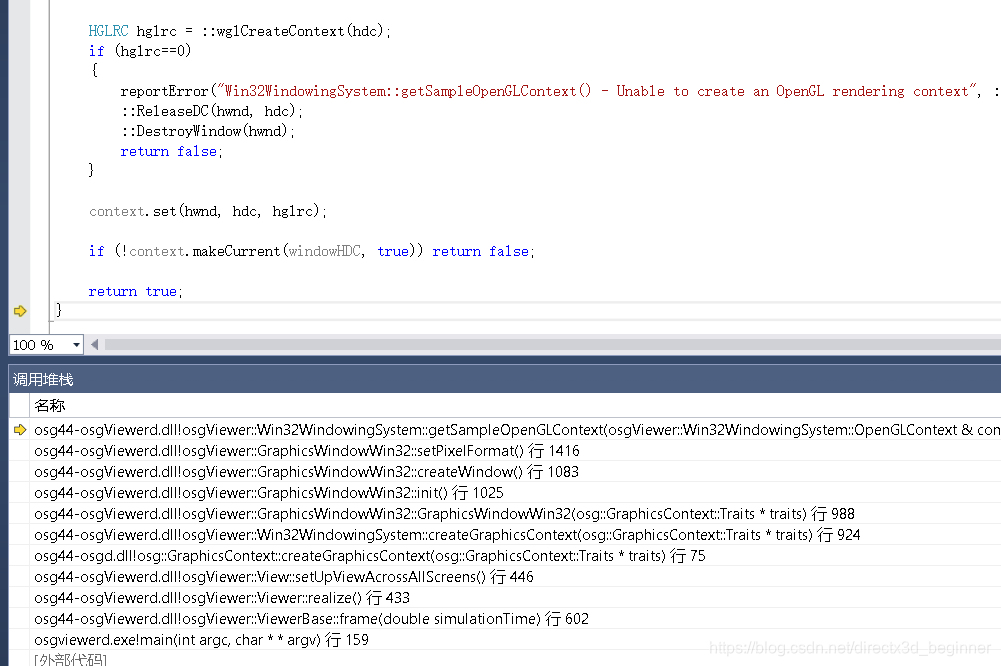

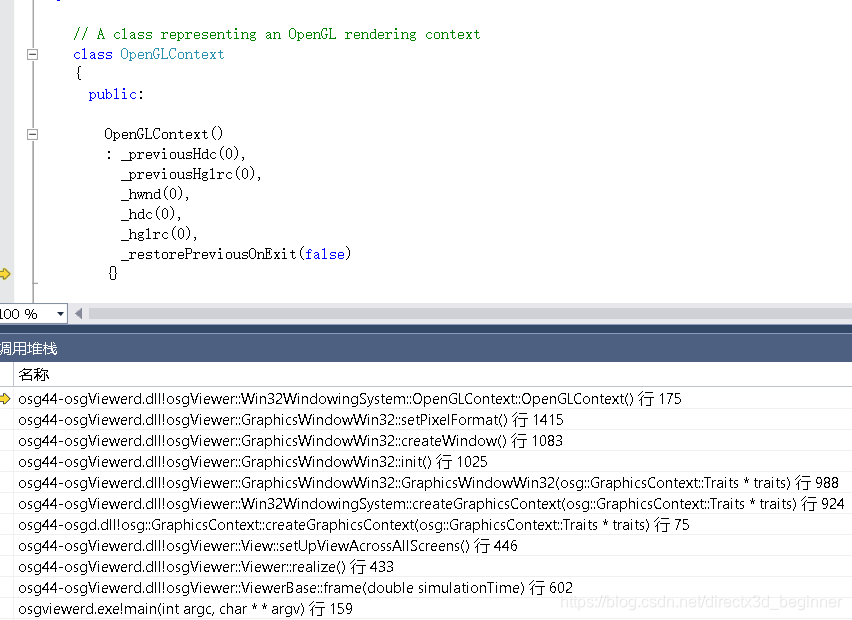

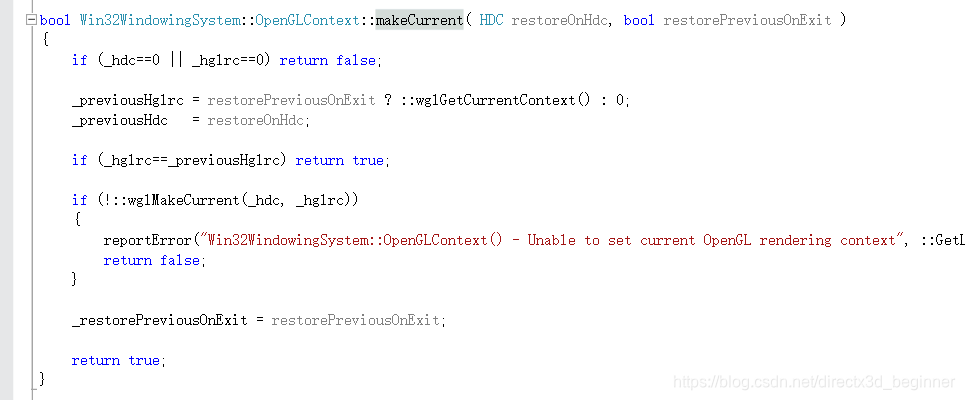

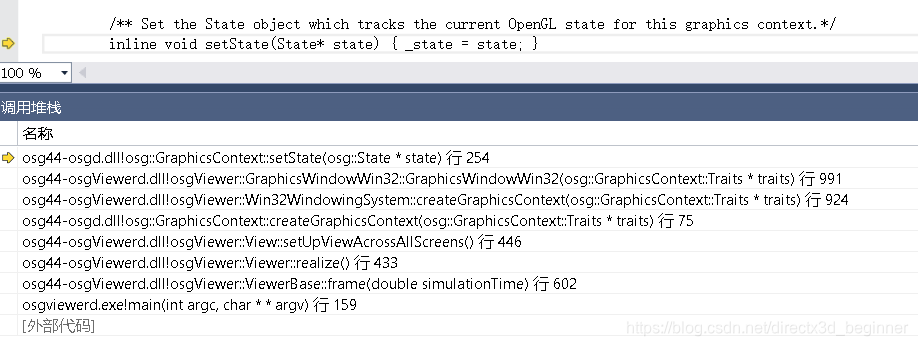

关联图形上下文到windows窗口

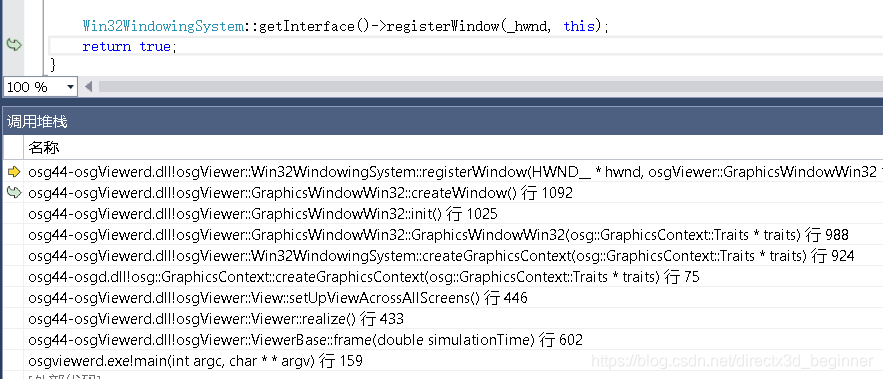

放入活动窗口数组

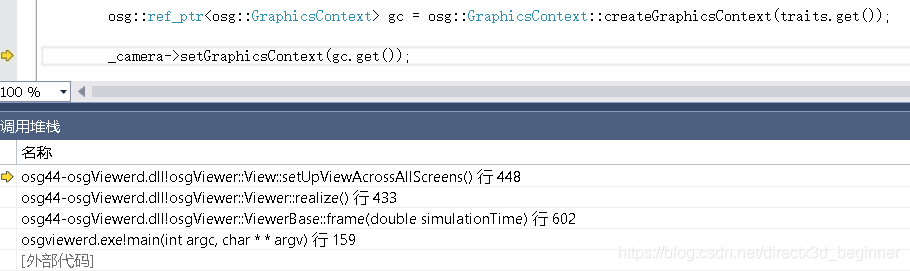

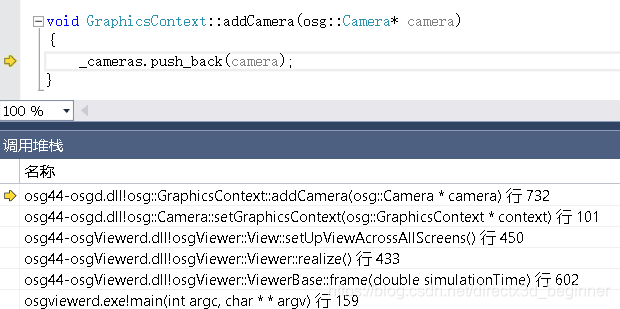

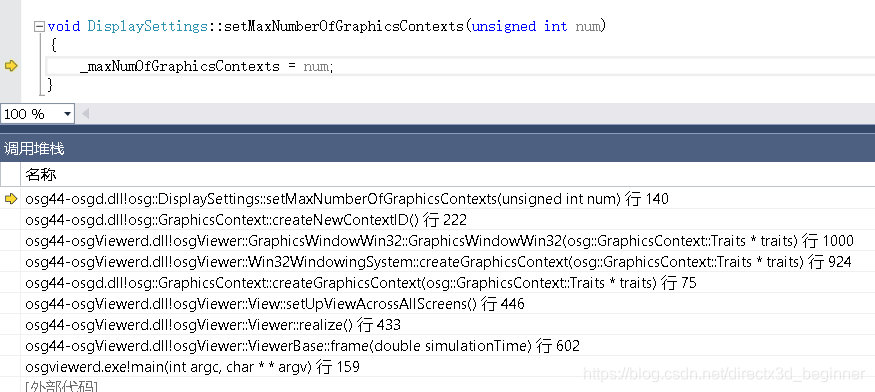

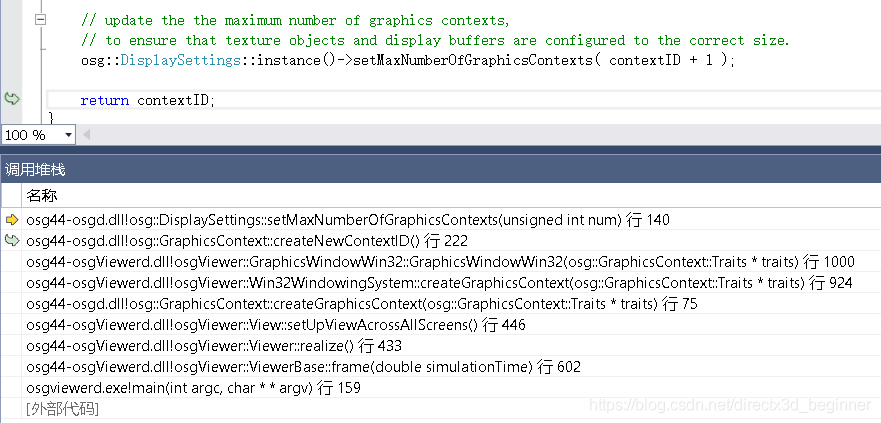

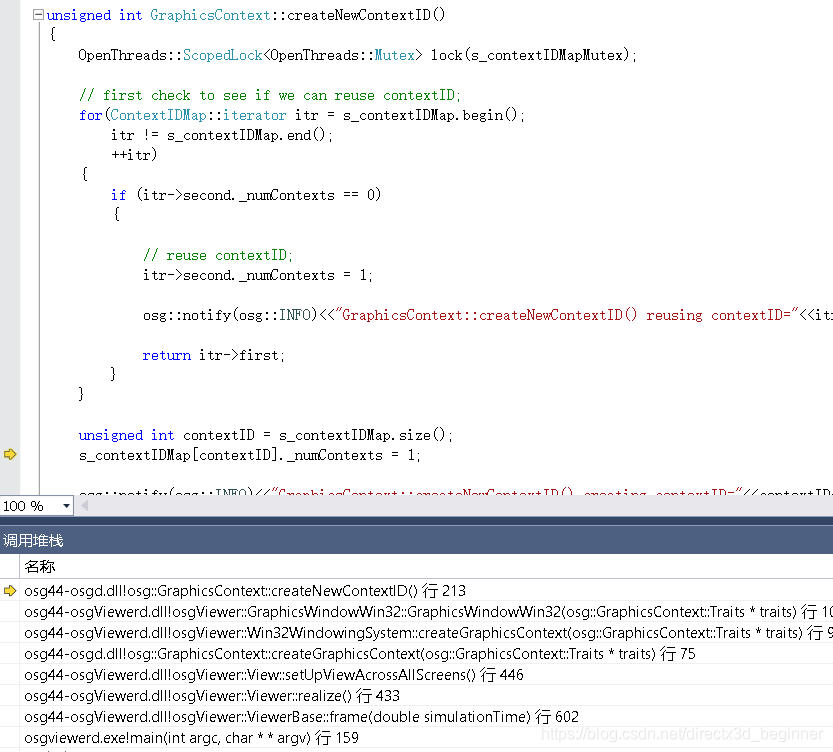

几天下来，终于返回了。创建新的图形上下文，并把它设置给视景器的主摄像机。

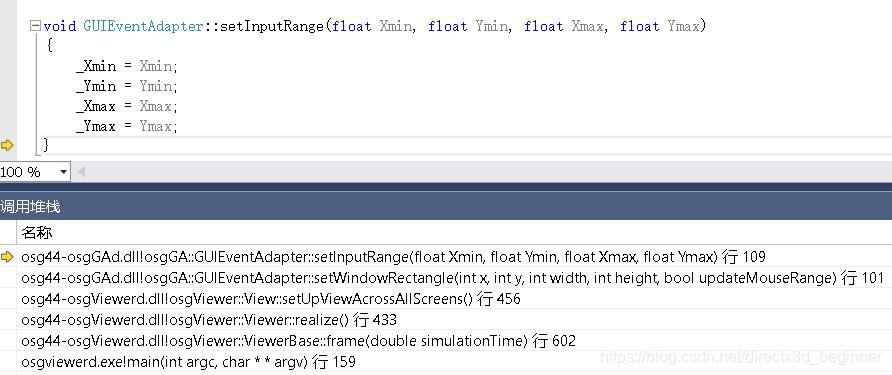

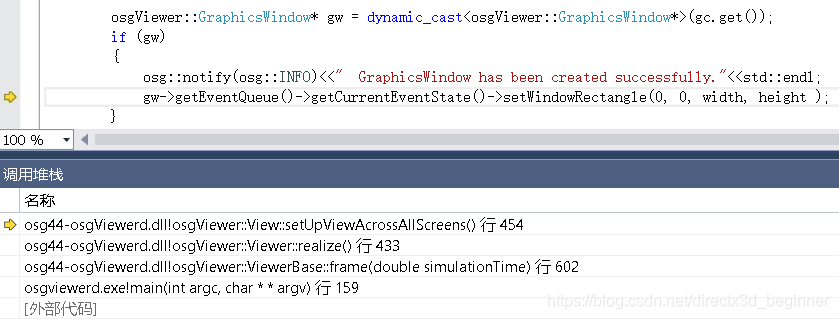

记录新建立的窗口设备的大小

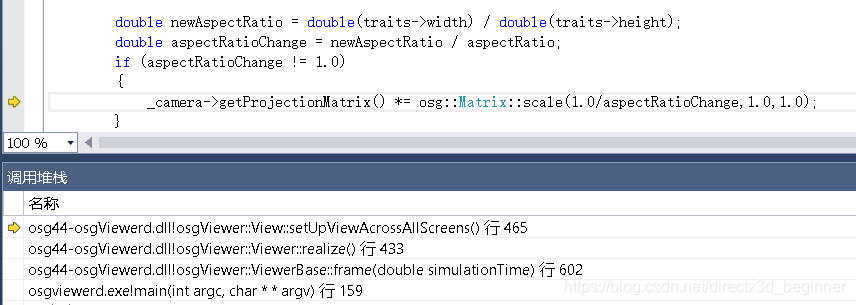

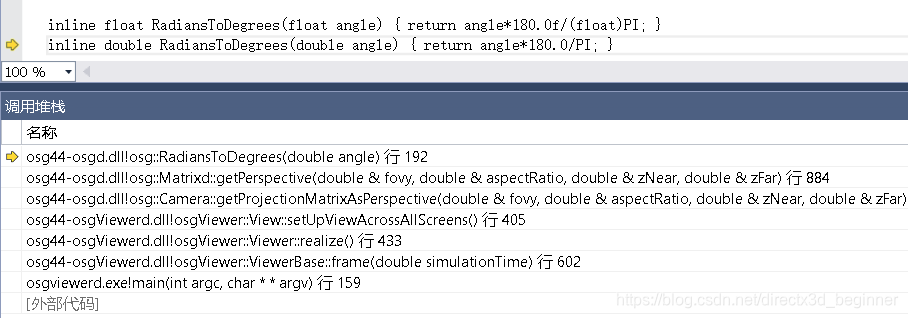

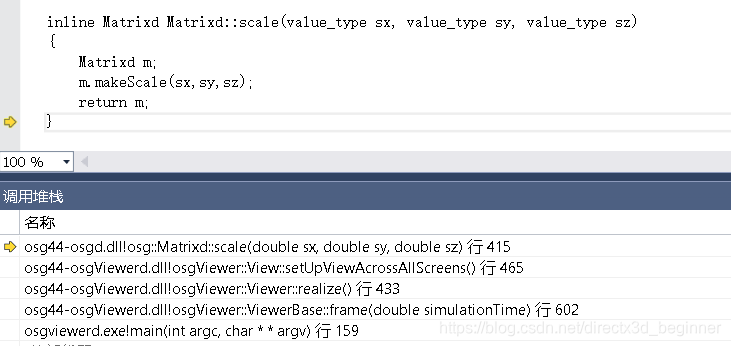

设置主相机的透视投影参数

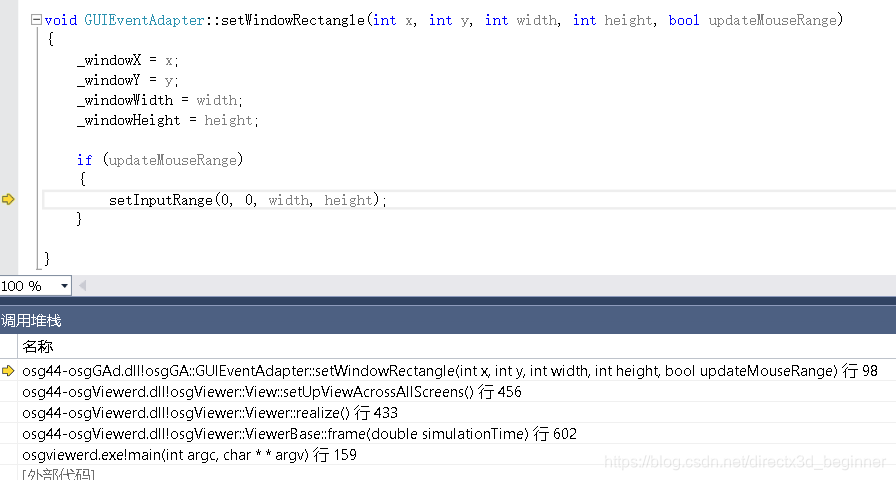

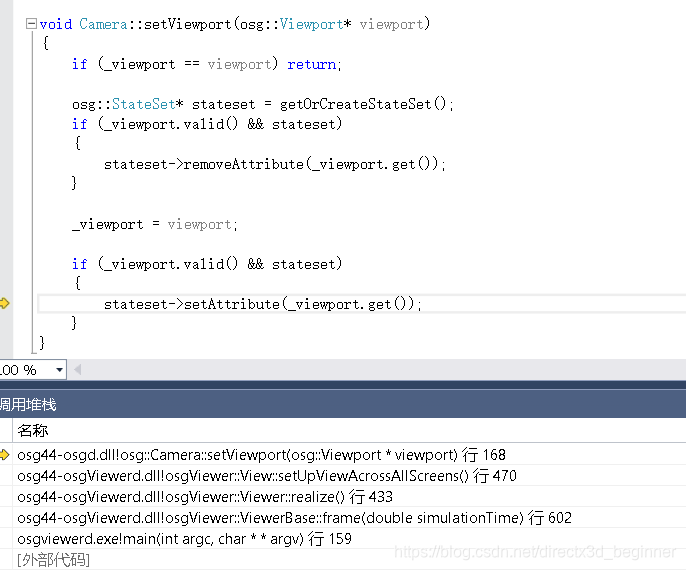

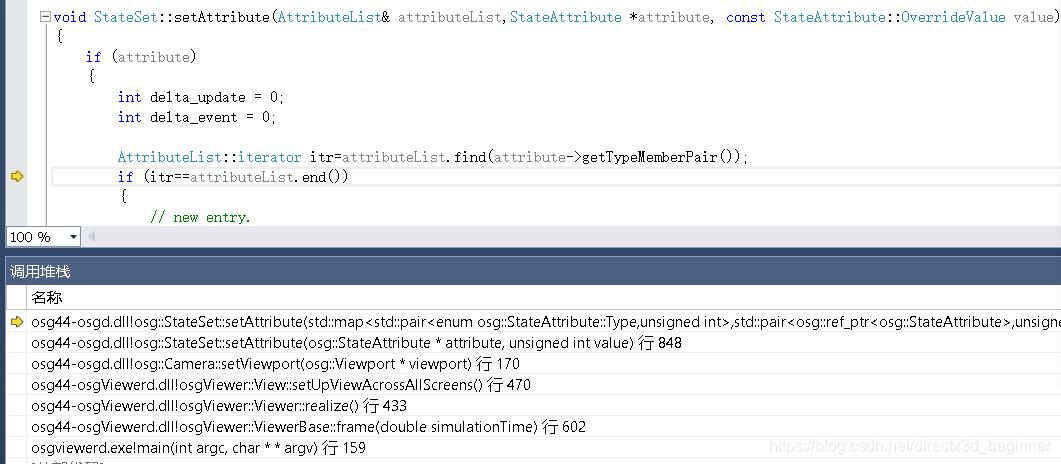

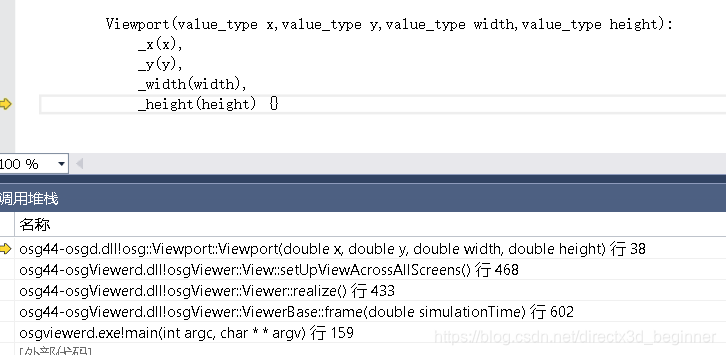

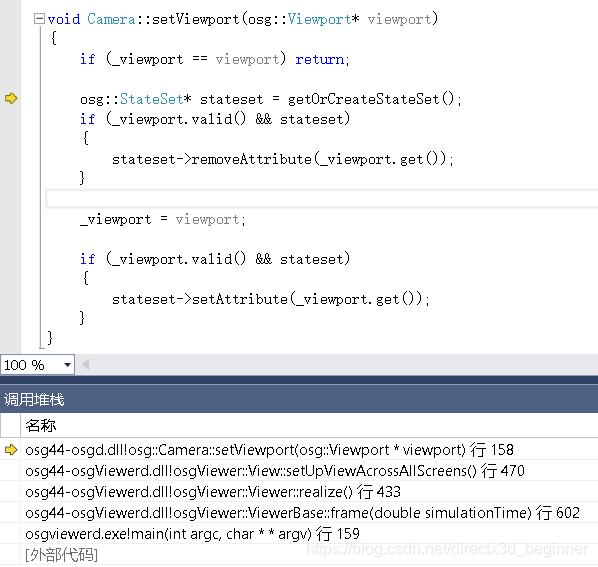

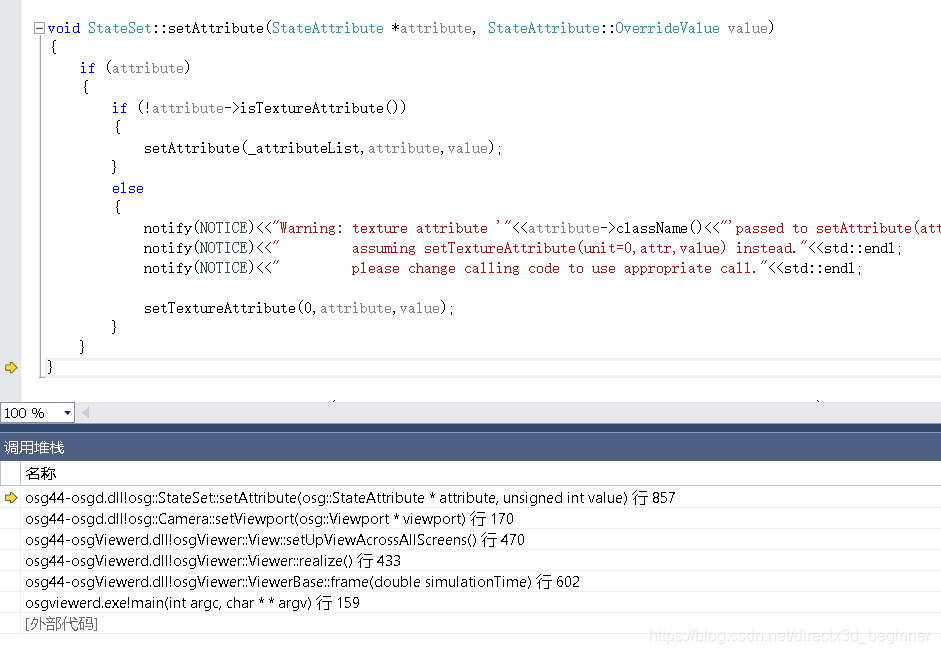

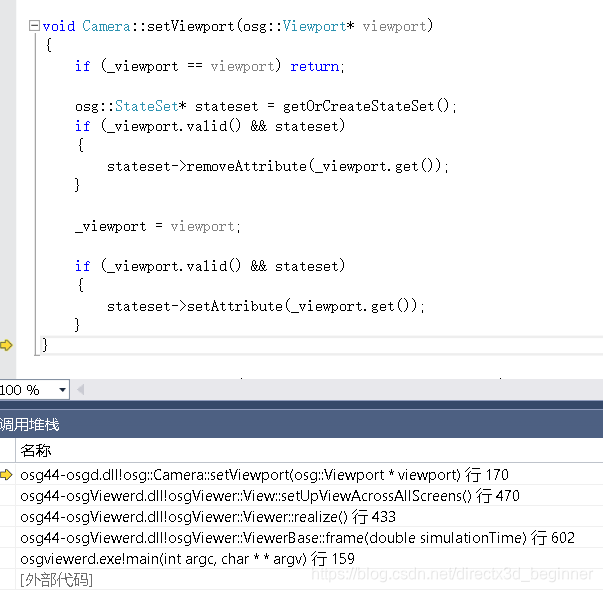

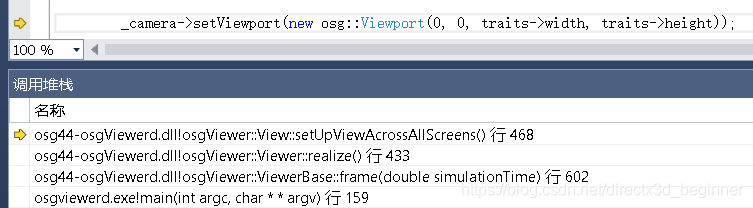

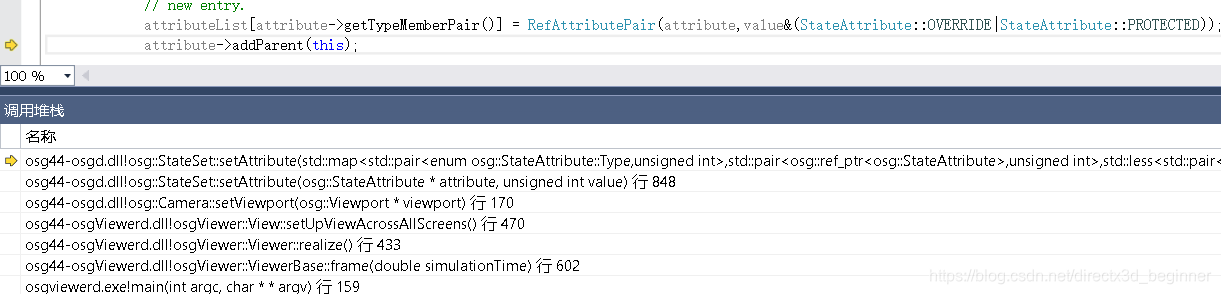

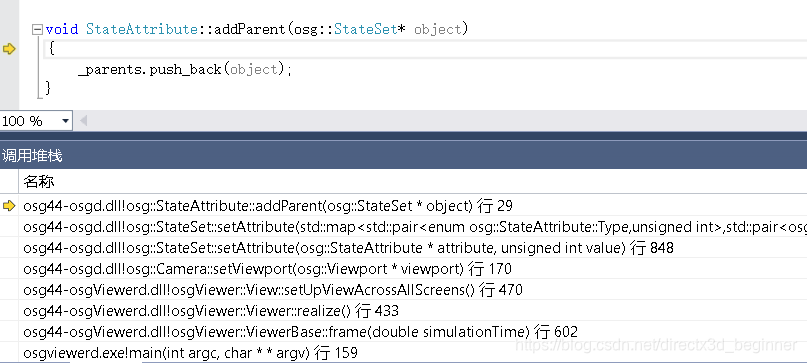

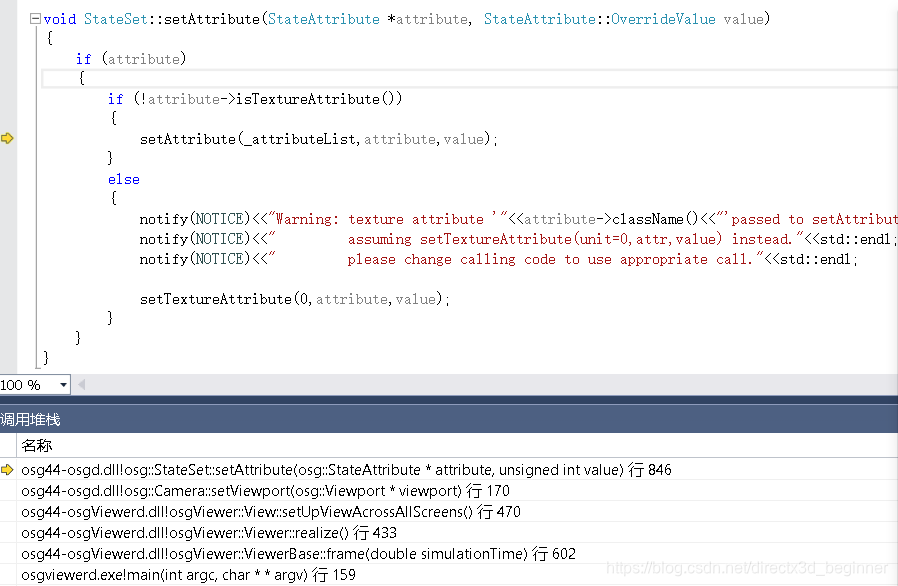

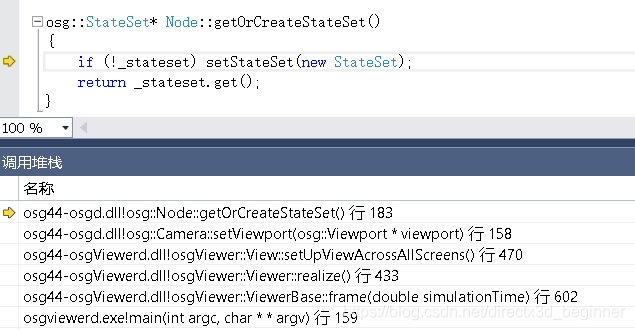

设置视口

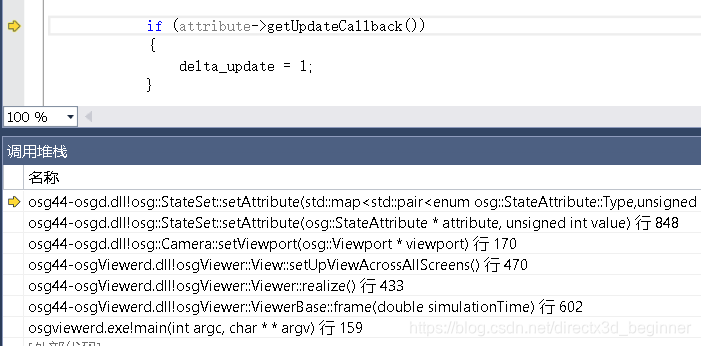

这是个回调

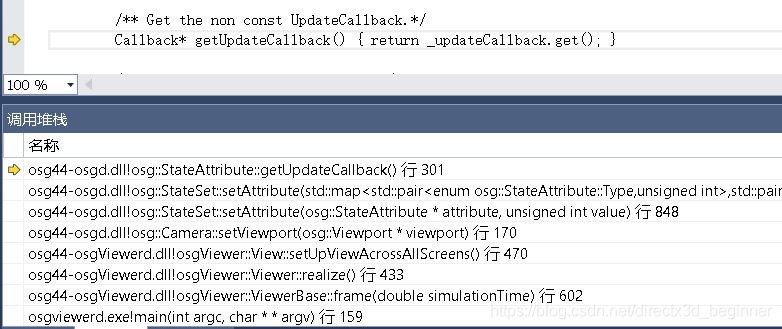

更新回调和事件回调

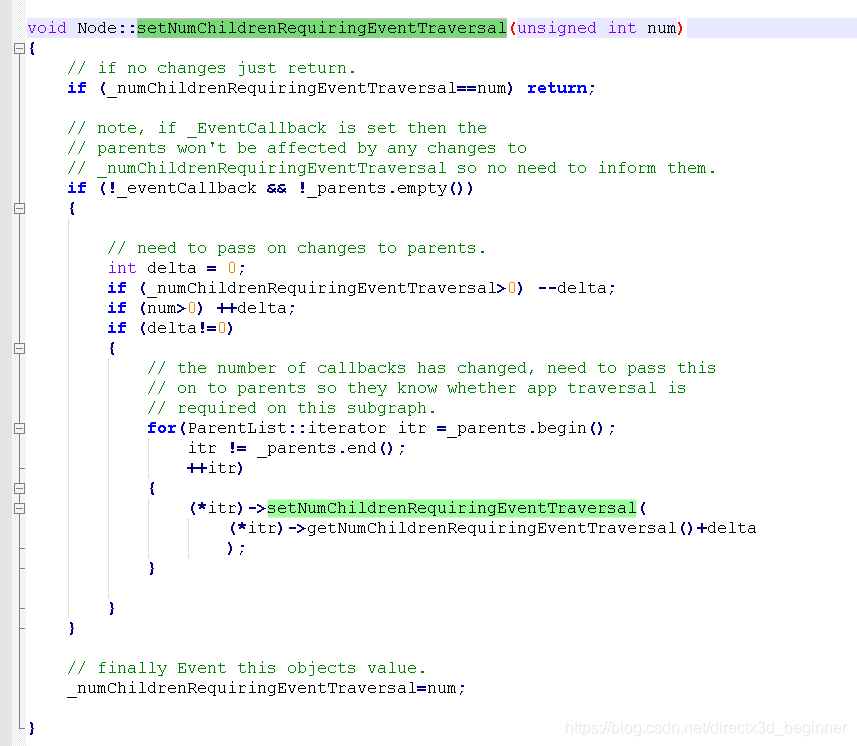

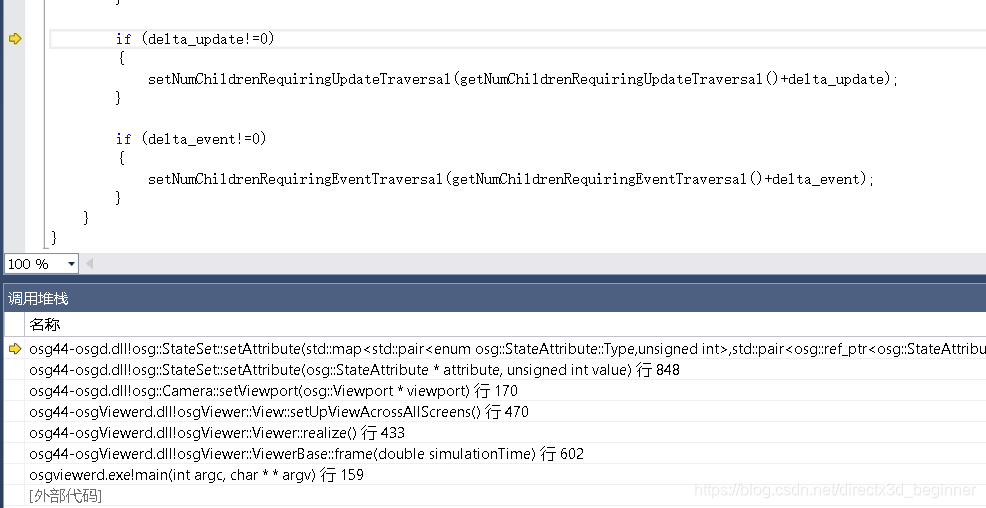

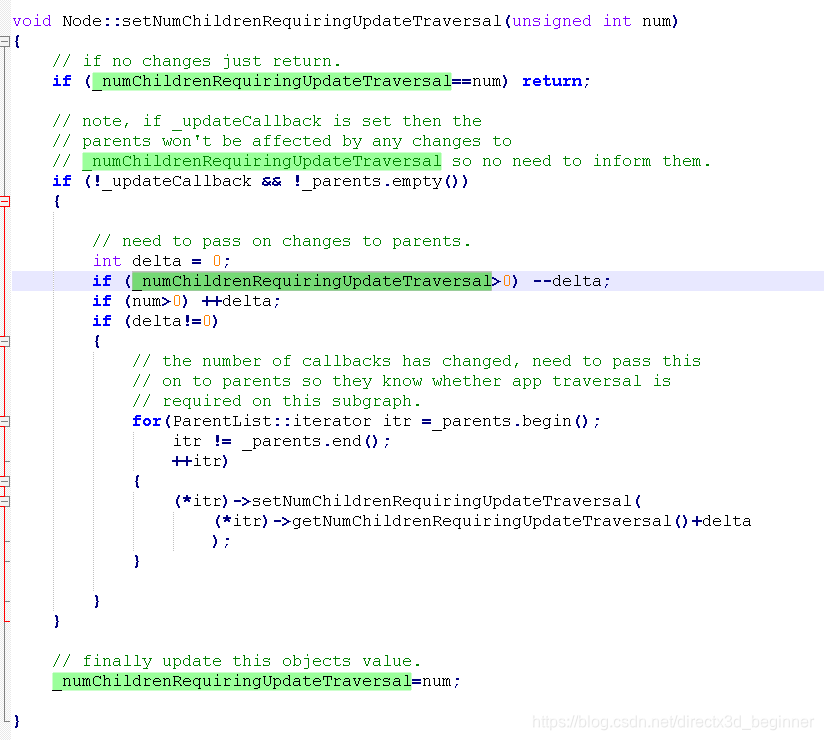

设置更新回调和事件回调数目

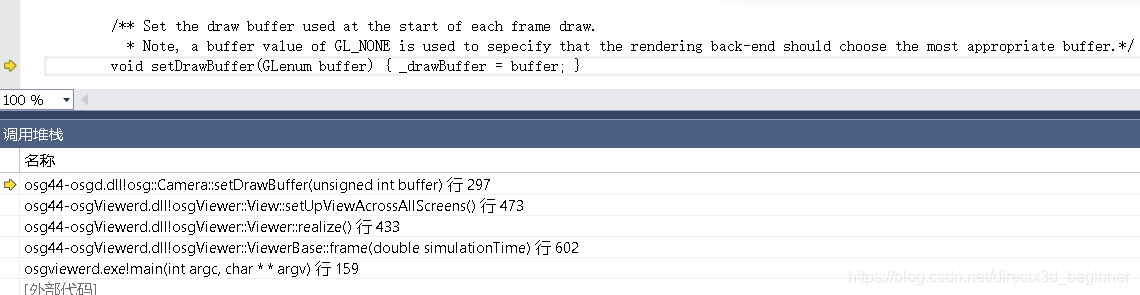

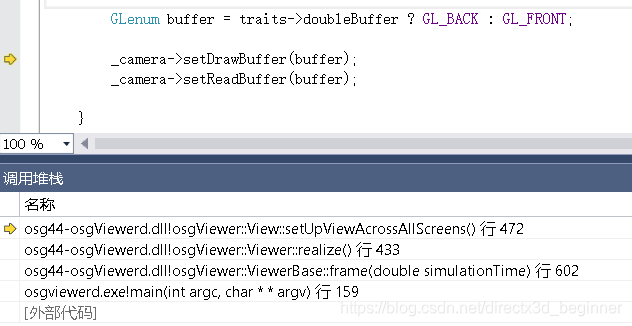

自动设置摄像机想要绘制和读取的缓存





好，终于第三天地完成了。

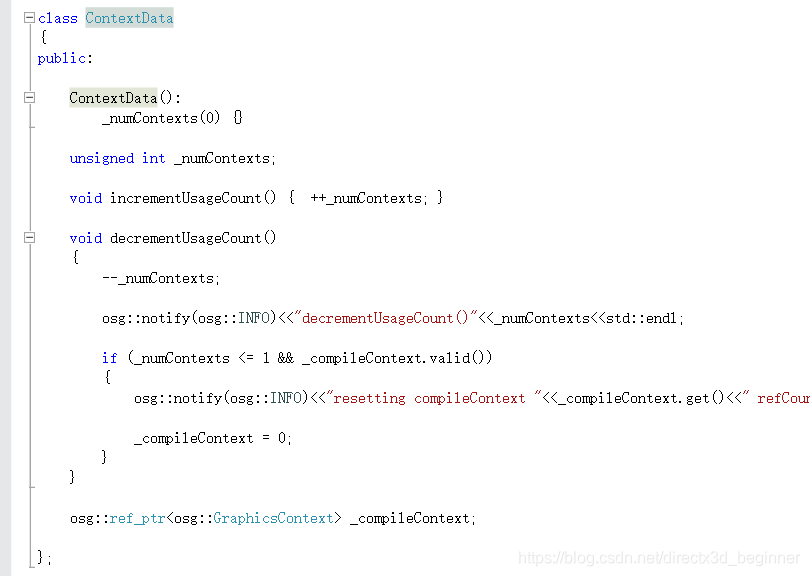

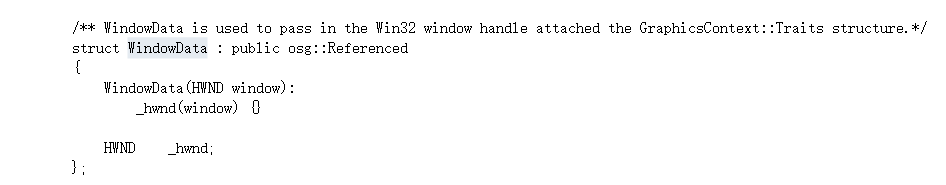

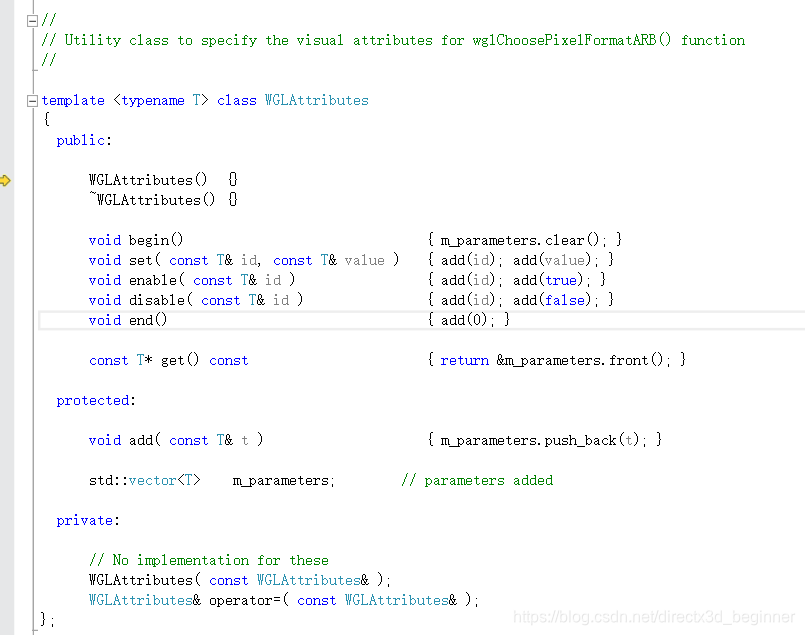

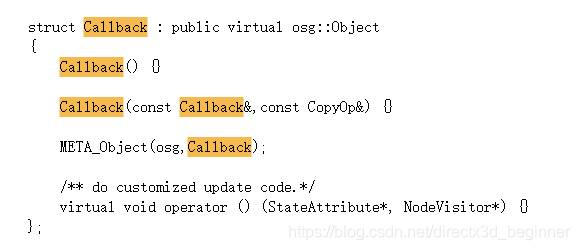

以最后一个结构体收尾



睡觉了
