一、直接计算DFT的问题及改进途径

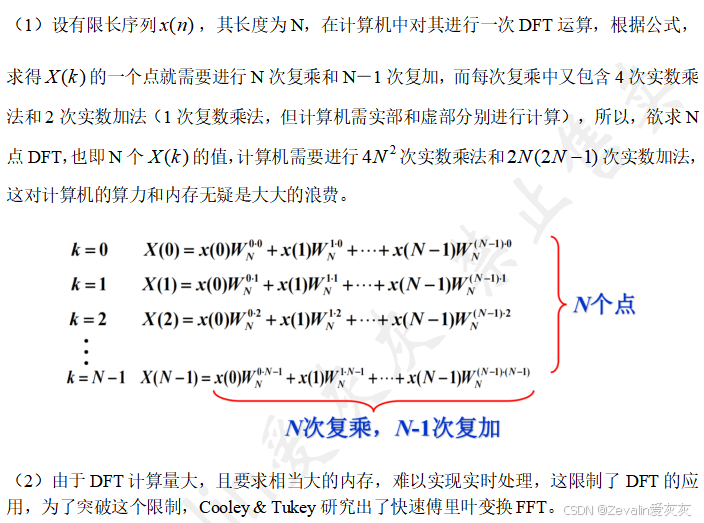

1、直接计算DFT的问题

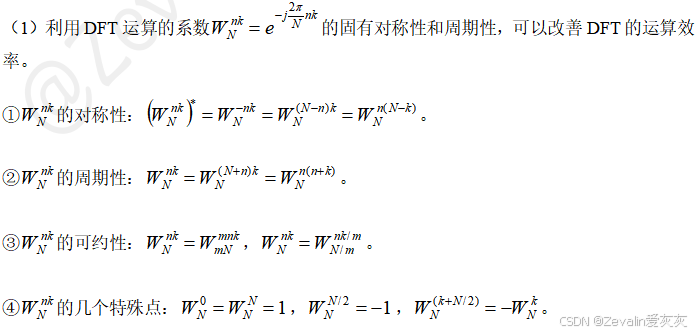

2、改善DFT运算效率的基本途径

二、基于时间抽取的基-2-FFT快速算法

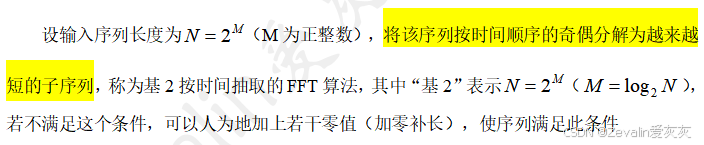

1、时间抽取的基-2-FFT快速算法条件

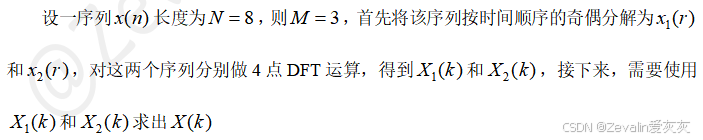

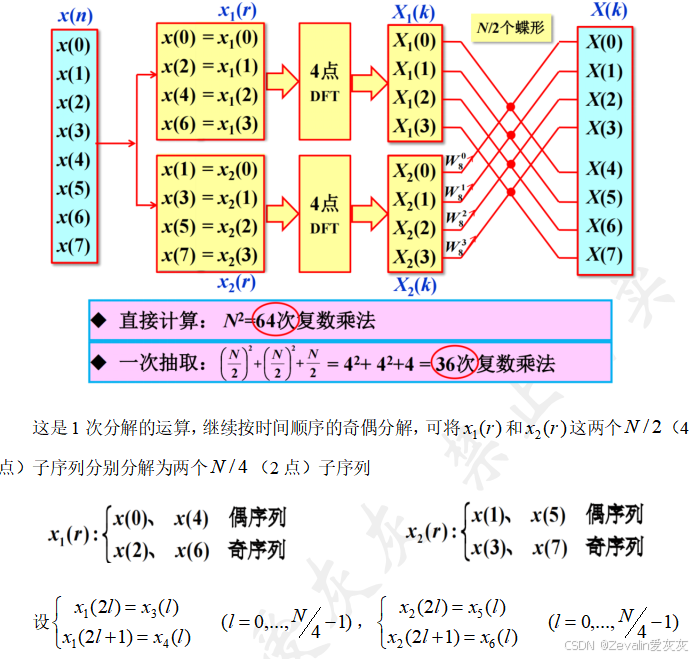

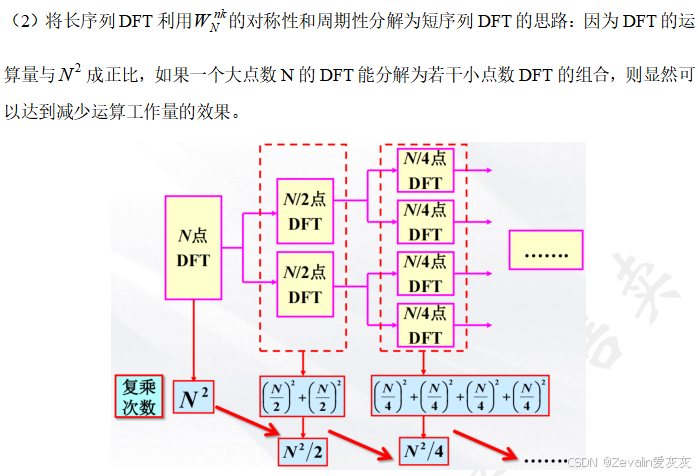

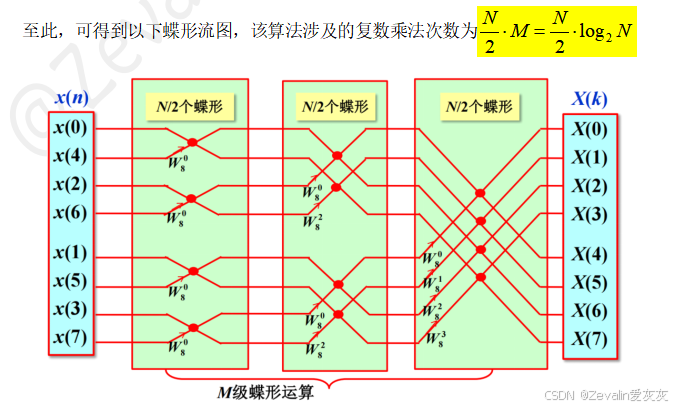

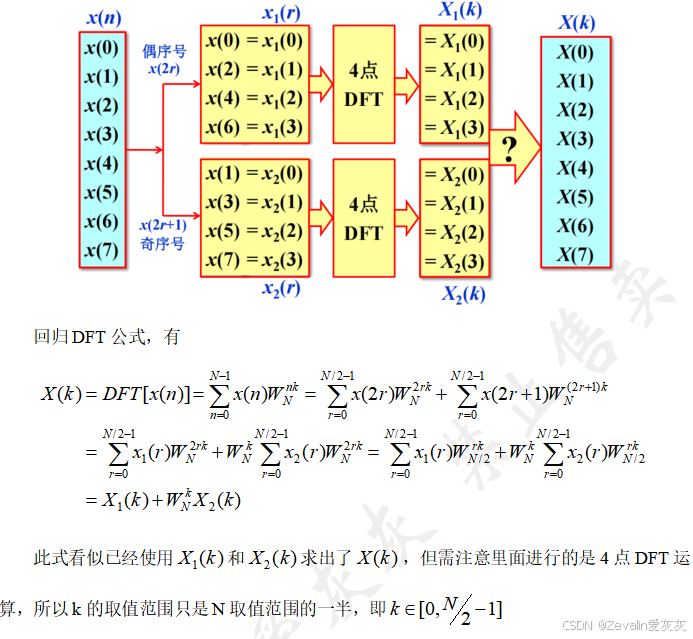

2、时间抽取的基-2-FFT快速算法原理分析

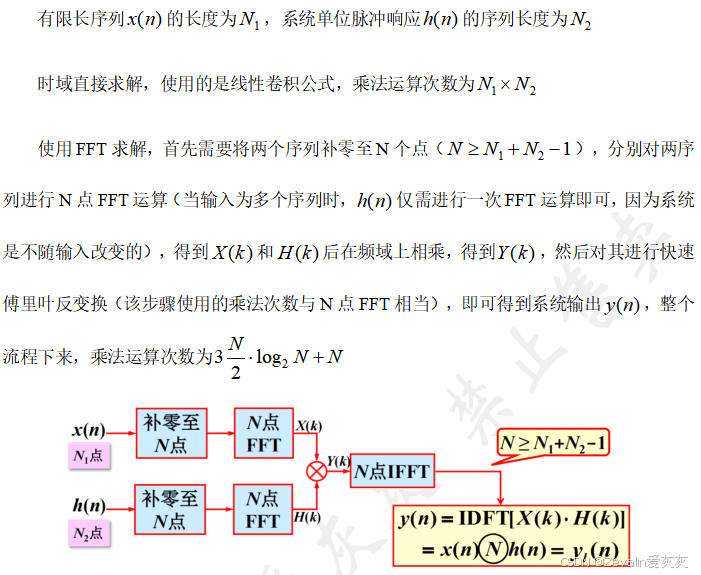

3、线性卷积和FFT方法求解LSI系统输出的运算量对比

4、时间抽取的基-2-FFT快速算法的编程方法

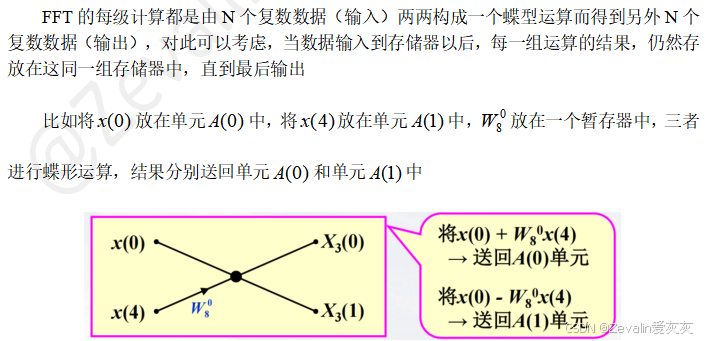

（1）原位运算（同址计算）：

（2）旋转因子的变化规律：

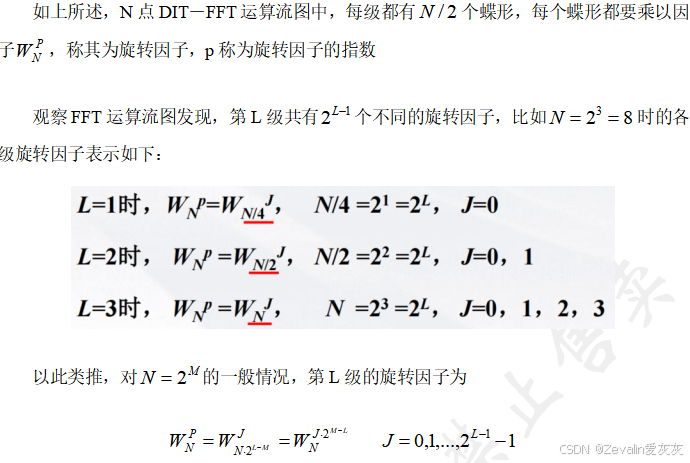

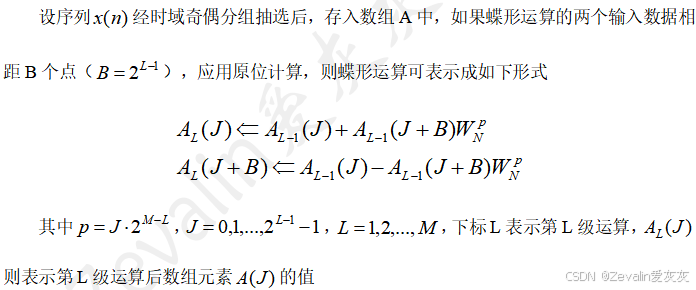

（3）蝶形运算表示形式：

（4）FFT核心部分编程思想：

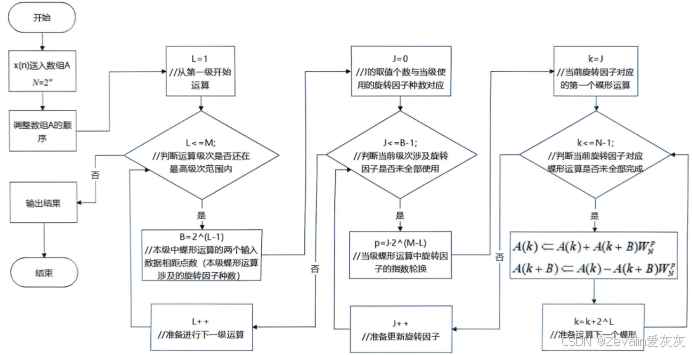

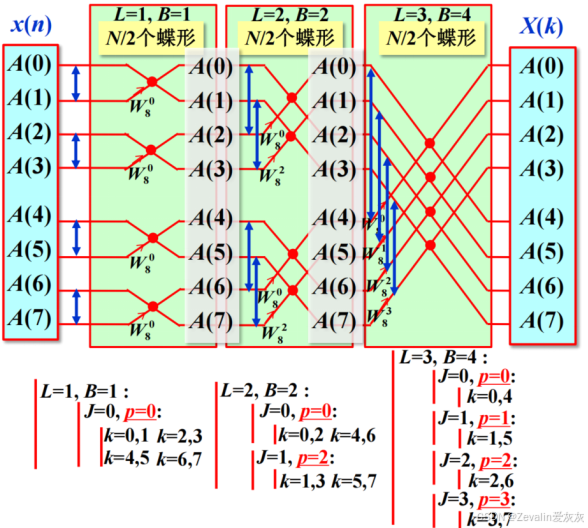

FFT核心部分编程即FFT的所有蝶形运算求解过程，流程图如下

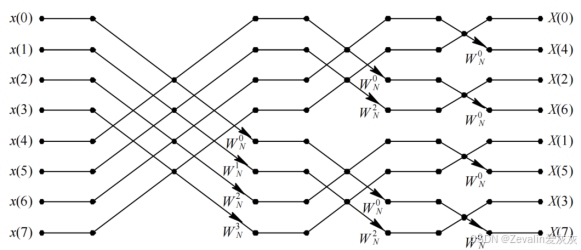

将此流程对应先前举的长度为8的FFT运算，中间变量的取值如下所示

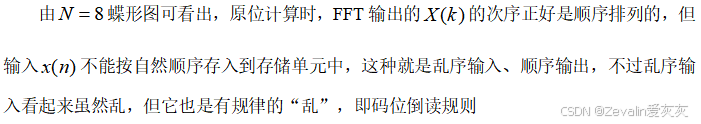

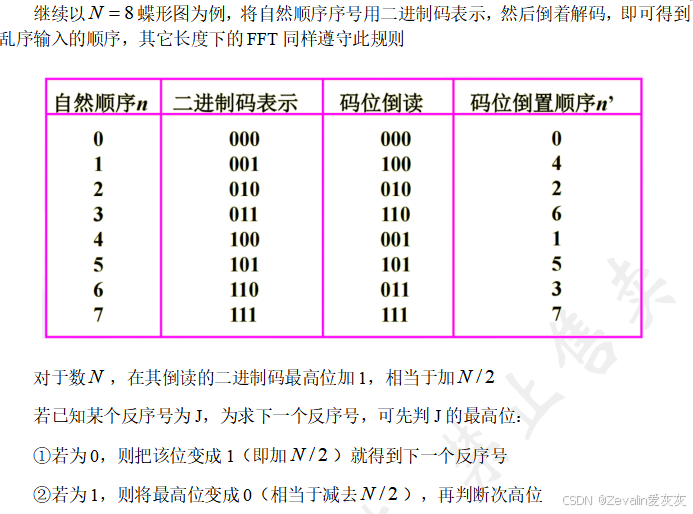

（5）码位倒序：

三、基于频率抽取的基-2-FFT快速算法

1、频率抽取的基-2-FFT快速算法介绍

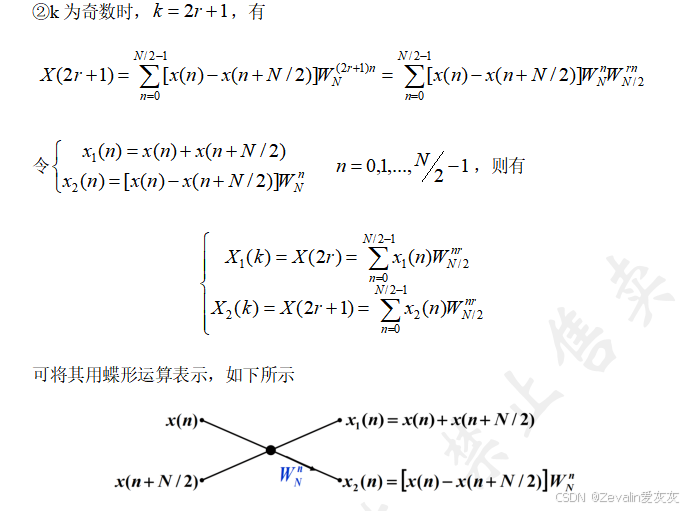

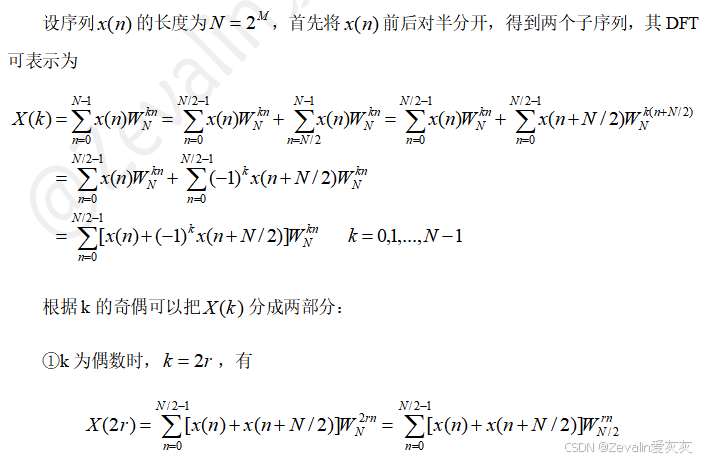

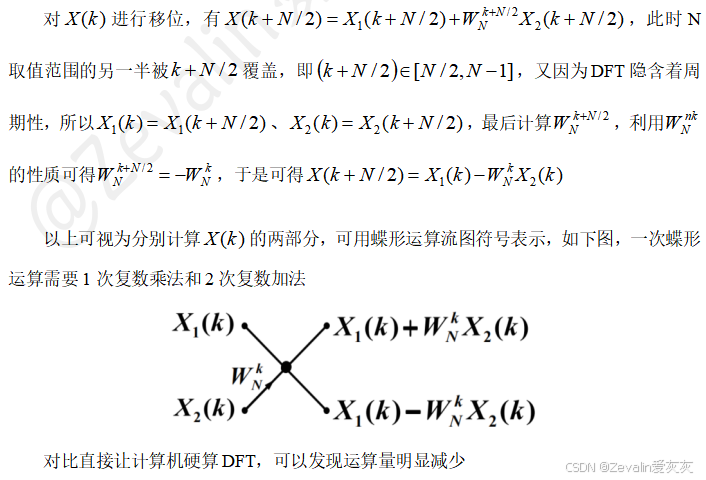

（1）单个蝶形运算推导：

（2）假设对一个有限长序列进行8点DFT运算，借助频率抽取的基-2-FFT快速算法，其运算流图如下所示。

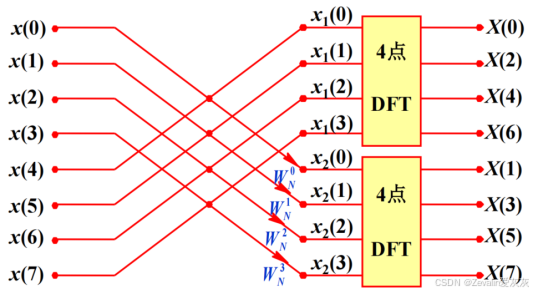

①DIF―FFT一次分解运算流图：

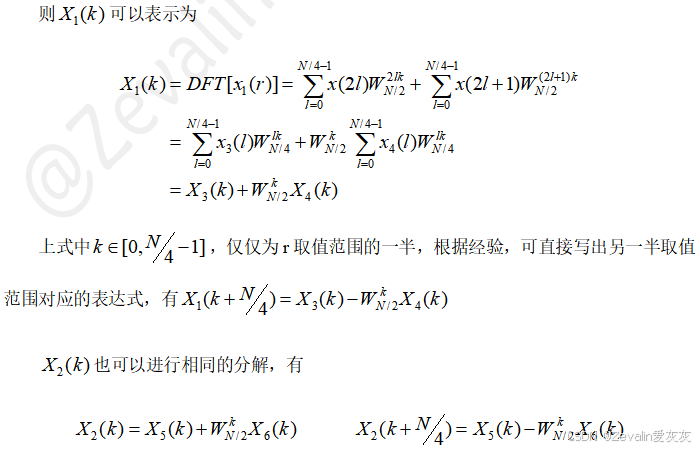

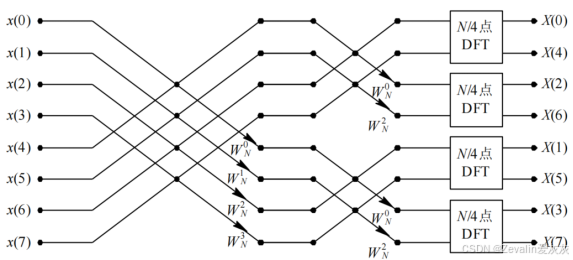

②DIF―FFT二次分解运算流图：

③DIF―FFT完全分解运算流图：

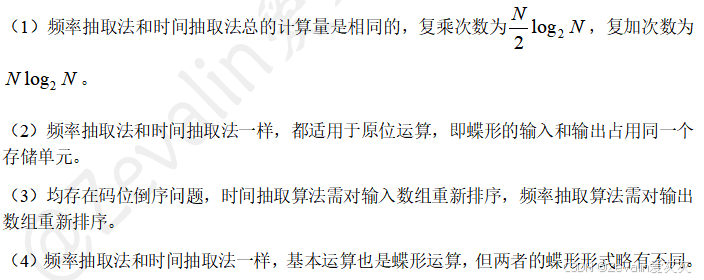

2、时间抽取算法与频率抽取算法的比较

四、快速傅里叶反变换的实现方法

1、借用FFT运算流图

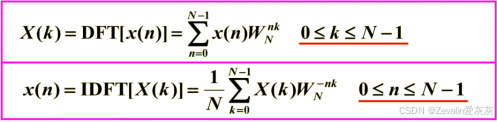

（1）FFT算法流图也可以用于离散傅里叶逆变换（IDFT），比较DFT和IDFT的运算公式，可以发现它们十分相像，仅仅是旋转因子和系数发生了改变，运算流是不变的，所以可以考虑借用FFT的运算流图实现IDFT。

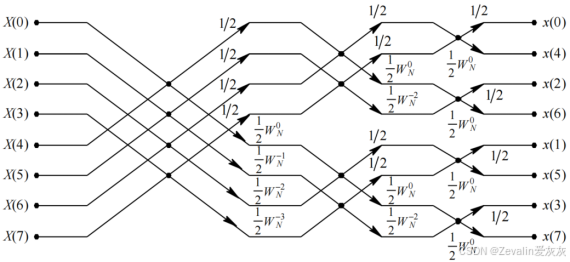

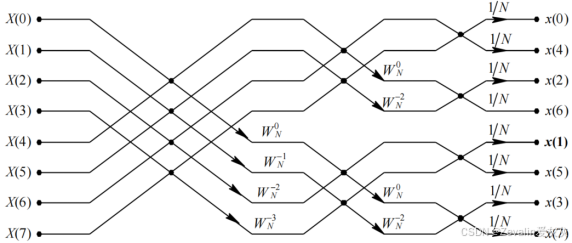

（2）继续以对一个有限长序列进行8点IDFT运算（N=8）为例，其运算流图如下所示，每个蝶形运算对应的旋转因子需要变更，最后输出时乘以1/N。

（3）当N比较大时，计算机直接处理1/N可能会引起精度问题，对此可以将1/N分解到每一级的运算中，尽可能地减少溢出之类的非预期现象。

2、借用FFT运算程序

五、进一步而减少运算量的措施

1、通过多类蝶形单元运算减少运算量

（1）一个旋转因子对应一个蝶形单元，如果处理好一些特殊旋转因子的乘法运算，对提升算力是有帮助的。

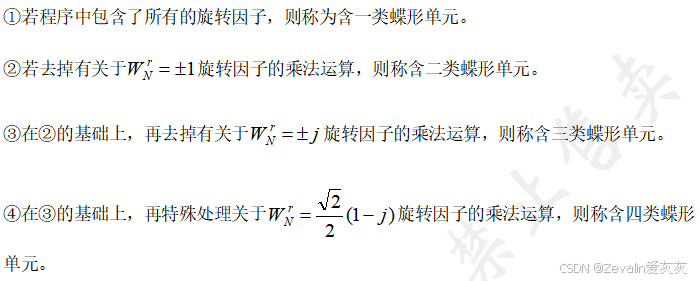

（2）多类蝶形单元：

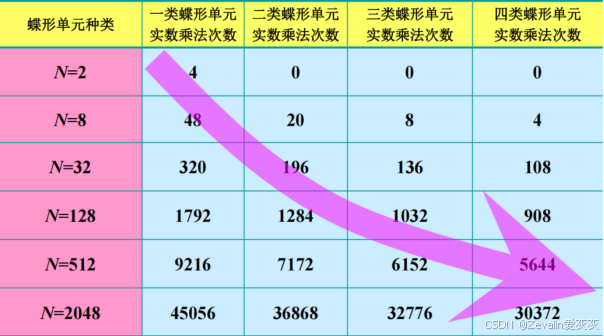

（3）基2-FFT在各种蝶形单元下所需的实数乘法的次数：

2、旋转因子查表代替运算

将旋转因子中正弦和余弦函数值存放在数组中，在程序执行时查表得到，比直接让程序计算正弦余弦值的效率更高

3、实序列的FFT算法

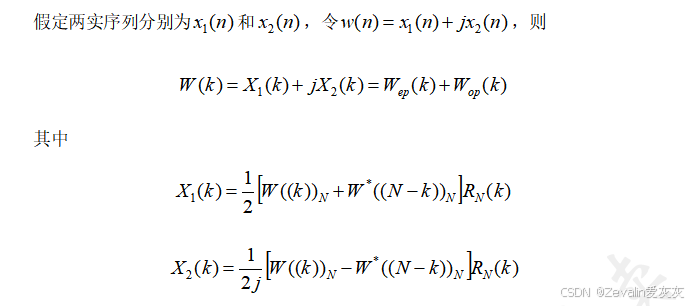

（1）用一次N点FFT计算两个N点的实序列的FFT：

一个实输入作为实部，另一个实输入作为虚部，计算完成后将结果进行简单的分解即可得到它们各自的FFT结果，这是利用了离散傅里叶变换的共轭对称性质

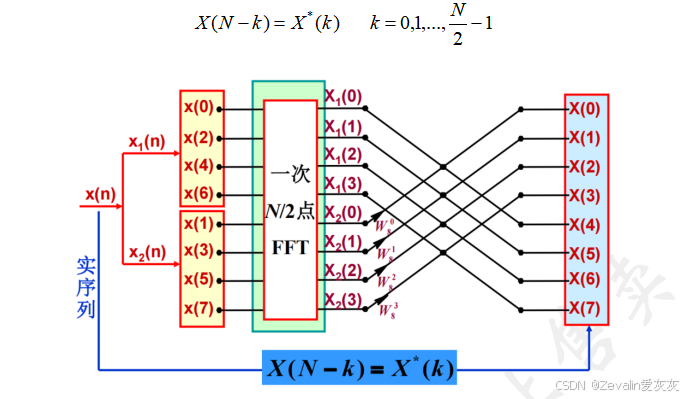

（2）用一次N/2点FFT计算一个N点的实序列的FFT：

在实际中更多的是仅对一个实序列进行FFT计算，对此可以将其拆成两个实序列，按上面的方法进行运算即可

六、线性调频z变换（CZT）

1、FFT的局限性

（1）z平面单位圆上的N个抽样点必须均匀等间隔地分布在 $[0,2\pi ]$ 范围中，且输入、输出的长度都是相同的N点，若需要提高窄带内的分辨率，运算流大且不划算。

（2）DFT只计算z平面单位圆上的抽样值，而有时需要求出非单位圆上的z变换抽样值，FFT是满足不了需求的。

（3）为解决FFT的局限性，引入了CZT算法，它是在更大z平面上的抽样z变换（没有单位圆的限制，没有等间隔点的限制）。

2、CZT算法介绍

（1）CZT算法的抽样过程：

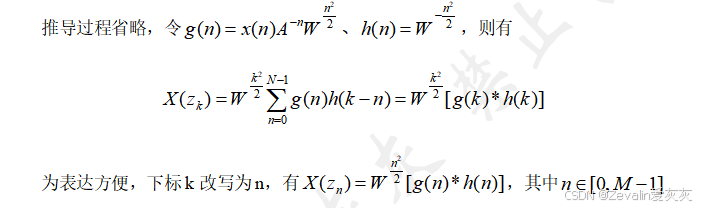

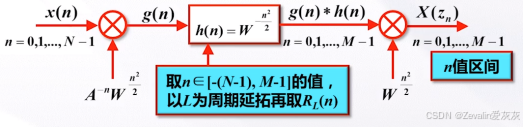

（2）CZT算法的计算公式：

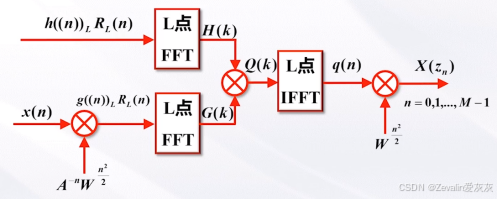

（3）CZT算法的运算框图：

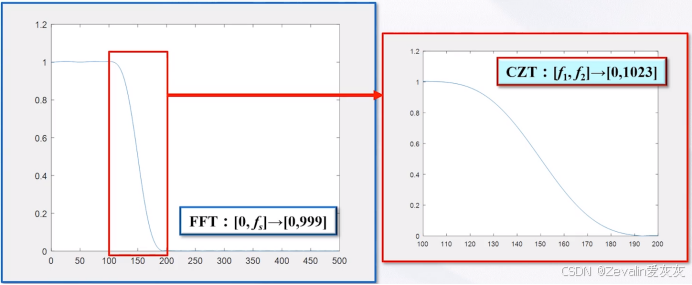

（4）用FFT实现CZT：

3、MATLAB实现CZT算法

%定义实序列h(n)，此处以截止频率为0.3π的40阶低通滤波器为例
h = fir(40, 0.3);

%定义采样频率及CZT希望重点分析的频率范围，此处以1000Hz和100Hz~200Hz为例
fs = 1000;	f1 = 100;	f2 = 200;

%定义CZT运算长度M
m = 1024;

%定义CZT算法使用的参数
w = exp(-j*2*pi*(f2-f1)/(m*fs));
a = exp(j*2*pi*f1/fs);

%调用函数进行FFT运算和CZT运算
H = fft(h, 1000);
H1 = czt(h,m,w,a);

%横坐标转为Hz作为单位
fH = (0:length(H) - 1) * 1000 / length(H);
fH1 = (0:length(H1) - 1) * (f2 - f1) / length(H1) + f1;

%画图
figure(1);		plot(fH(1:500), abs(H(1:500)));
figure(2);		plot(fH1, abs(H1));
