Altium Designer使用精通教程 第二章（原理图库绘制）

一、原理图库概述

1、原理图库简介

（1）本身AD20会提供两个库文件，其中一个库存放若干接插件元件，另一个库存放若干常用元件（如三极管等），选择一个元件后展开下方的Models属性，可以预览元件的原理图符号、PCB封装和3D试图。

（2）库文件分为综合库和分立库两种：

①综合库：元件的原理图符号和PCB封装绑定，较为专业。

②分立库：元件的原理图符号在原理图库中，元件的PCB封装在PCB库中，两个库文件独立，库文件的类型也不同，较为灵活。

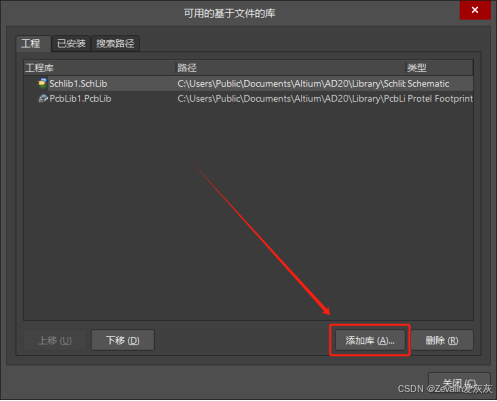

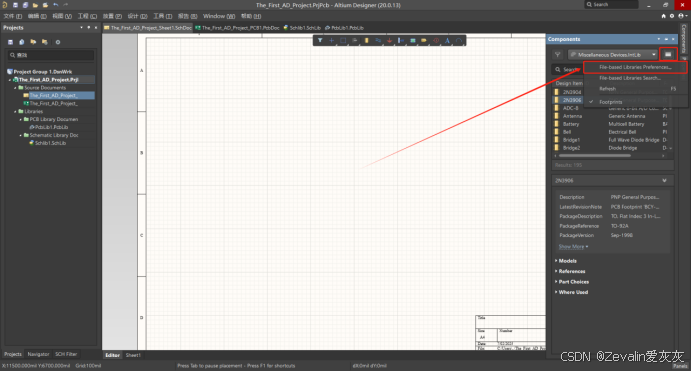

2、原理图库添加

        AD20自带的库有限，当其中的元件不够用时，可以自己添加从其它地方获得的库文件，甚至可以自己画库，然后将原创库文件添加进工程中。

二、原理图库元件增删

1、添加元件

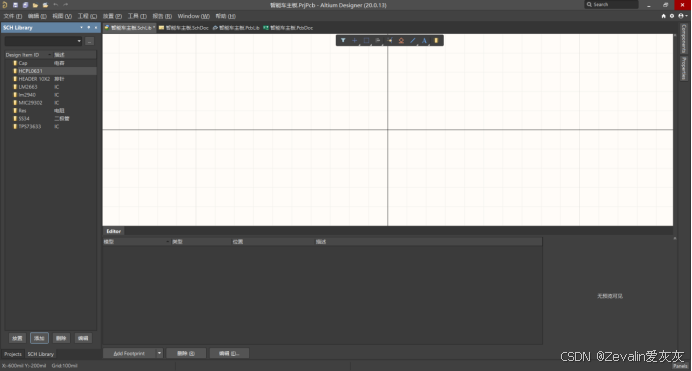

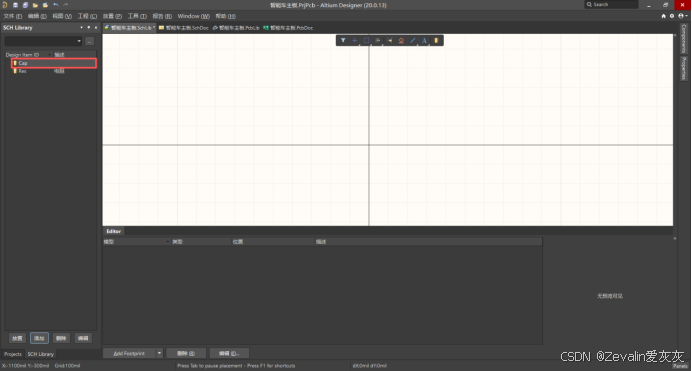

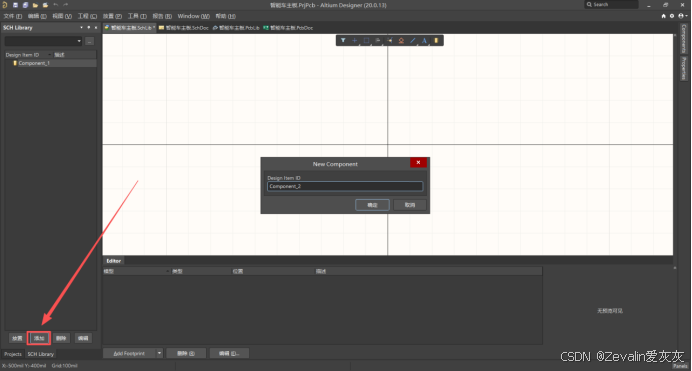

        选择左边栏的“SCH Library”选项卡，点击“添加”，输入元件的名称后点击“确定”即可添加一个元件进入原理图库。

2、修改元件属性

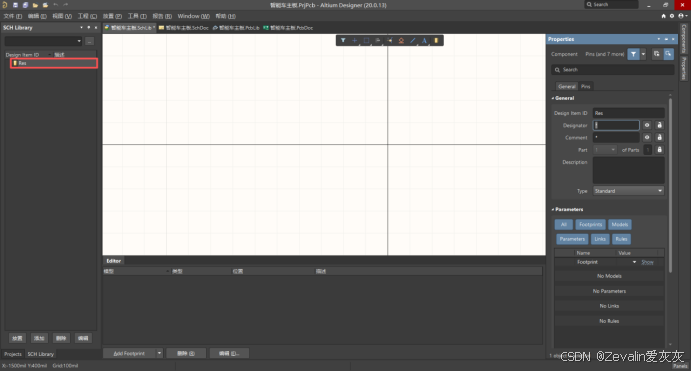

        选择左边栏的“SCH Library”选项卡，双击目标元件，即可在右边栏中修改元件的属性，包括但不限于元件的名称、引脚等。

3、删除元件

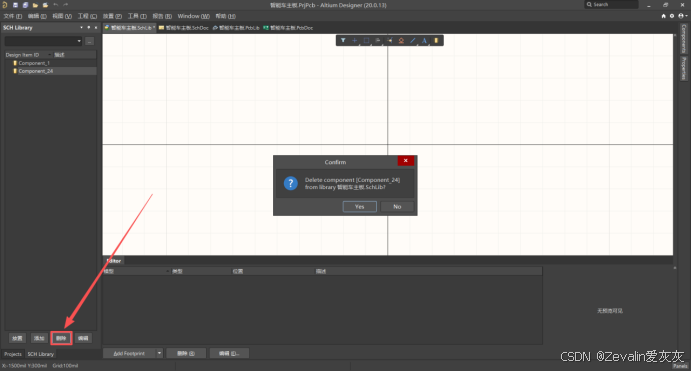

        选择左边栏的“SCH Library”选项卡，单击目标元件，再点击“删除”，完成确认后即可从原理图库中删除目标元件。

三、元件符号及其组件放置

1、元件符号概述

（1）元件符号是元件在原理图上的表现形式，主要由元件边框、管脚（包括管脚序号和管脚名称）、元件名称及元件说明组成，通过放置的管脚来建立电气连接关系。

（2）元件符号中的管脚序号是和电子元件实物的管脚图形一一对应的，在创建元件的时候，图形不一定和实物完全一样，一定要严格按照元件规格书中的说明一一对应好。

2、组件放置

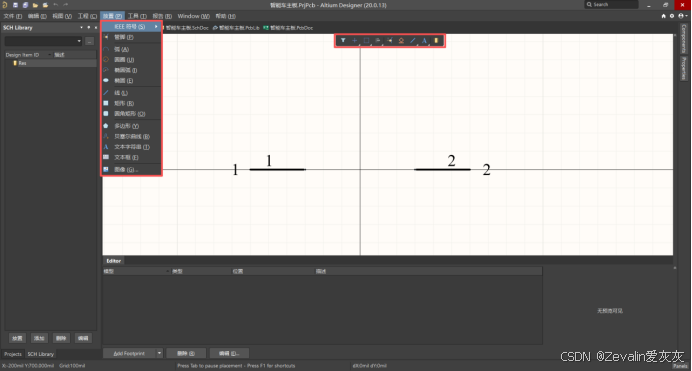

（1）点击快捷工具栏中的工具，亦或者是菜单栏中的放置选项，然后找到指定位置后左键点击，可以放置需要放置的内容，如管脚、文本字符串等。

（2）在放置组件或拖动组件的过程中，按下Tab键可以编辑组件的属性，如名称等。

（3）在放置组件或拖动组件的过程中，按下空格键可以逆时针旋转组件90°，按下Y键可绕X轴镜像翻转组件，按下X键可绕Y轴镜像翻转组件。

（4）在放置组件的过程中，点击左键会在光标指定位置放置组件，此后再点击左键，会继续在光标指定位置放置组件，如不需要连续放置，点击右键即可终止连续放置。

3、组件属性修改

（1）双击画布上的组件即可对其属性进行编辑。

（2）双击画布上的组件，然后左键对其进行拖拽，即可移动组件的位置。

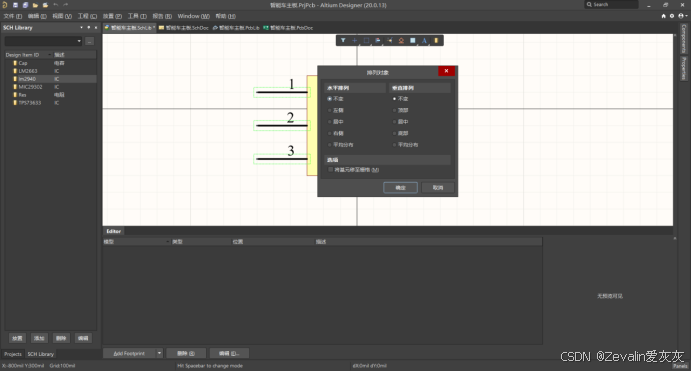

（3）取消输入法的前提下，框选若干组件后按下A，可以选择不同方式对齐所框选的组件，如等间距对齐（平均分布）等。

4、组件介绍

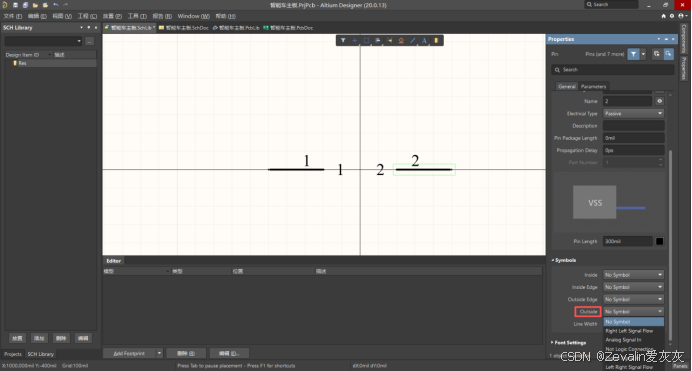

（1）管脚组件：

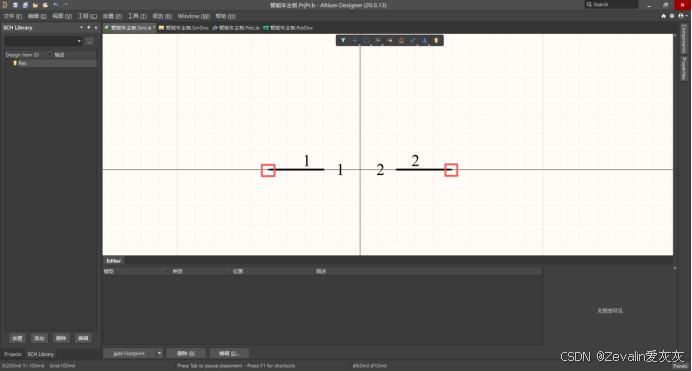

①管脚负责将元件与导线连接，注意带有小点的一端是与导线连接的（电气连接点），切勿放置错误。

②可以根据管脚的定义设置管脚的符号，这样工程师在阅读原理图时会更容易理解。

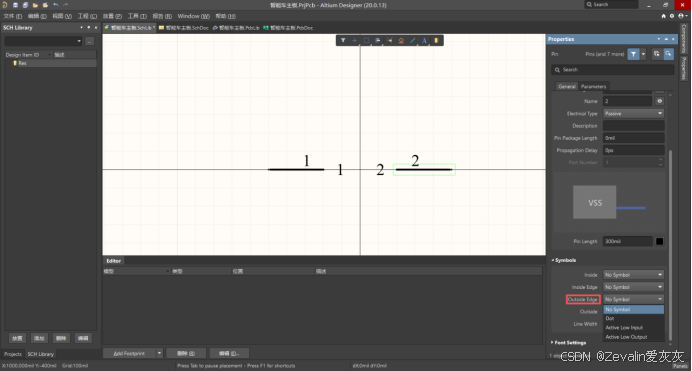

③若管脚接时钟信号，可设置特别标注，便于其他人阅读时理解。

④可对管脚长度进行设置，当然，这里设置的是元件符号的管脚长度，与实物并无关联。

（2）除了管脚以外，其它组件可归类为“图形”，如线组件主要用来绘制元件符号主体，此处不详细展开。

四、元件绘制实操

1、电阻模型创建（以普通电阻为例）

（1）双击“SCH Library”选项卡中的电阻元件，打开电阻元件的编辑界面。

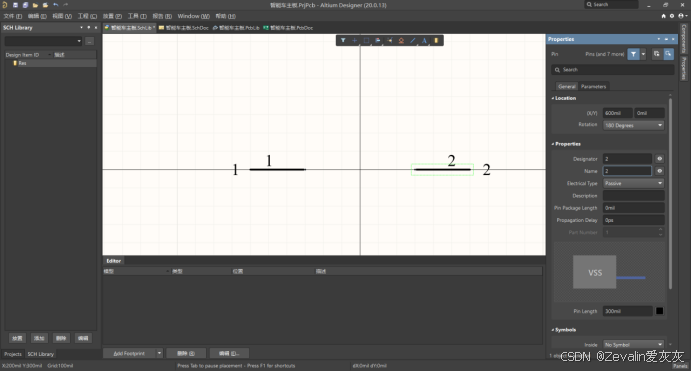

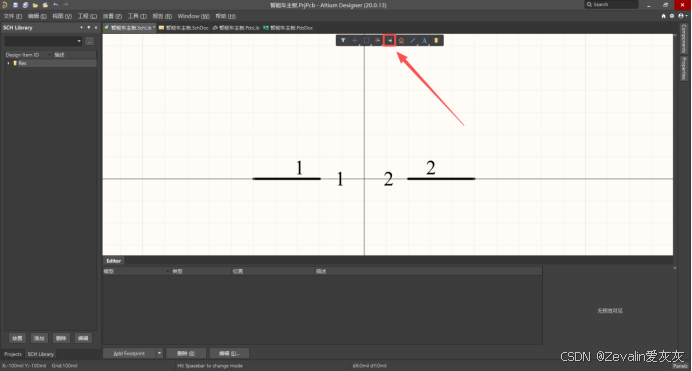

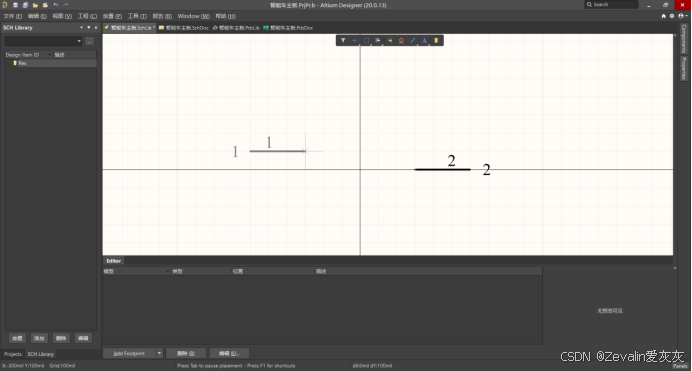

（2）点击快捷工具栏中的管脚工具，为电阻元件放置两个管脚，尽量围绕画布原点对称。

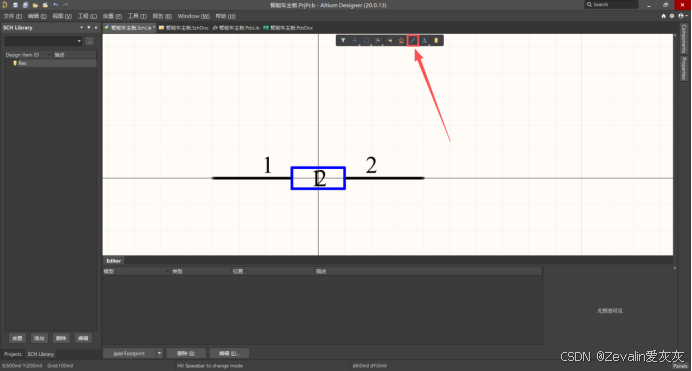

（3）点击快捷工具栏中的放置线工具，将线条更改为蓝色（与管脚区分），为电阻元件绘制主体元件符号（或者说边框），使电阻元件符号的中心尽量与画布原点重合，调整线时按住Ctrl键可以不受格点限制调整线的位置（需注意，管脚无法脱离格点位置限制进行位置调整）。

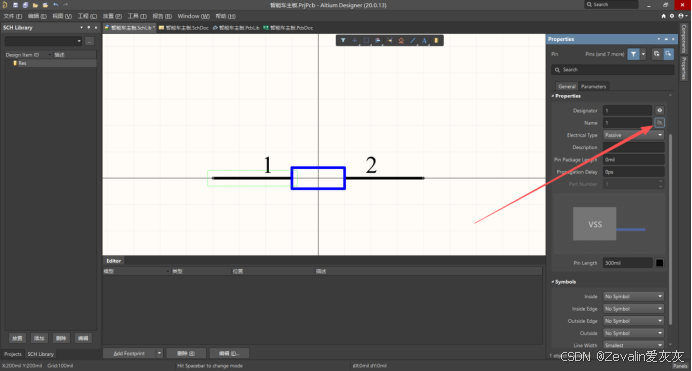

（4）双击管脚，隐藏其名称（说明，管脚序号和管脚名称需视情况决定是否需要隐藏，对于电阻这类不需要区分管脚的元件，可隐藏）。

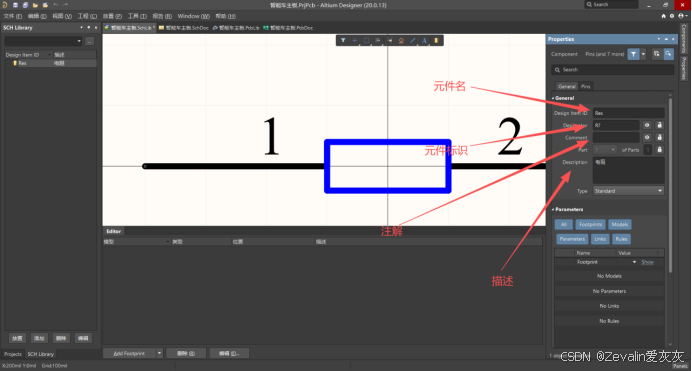

（5）双击“SCH Library”选项卡中的电阻元件，在右边栏进行属性编辑，其中元件名用于后续绘制原理图时进行搜索，元件标识用于区分原理图中的不同电阻（R1、R2等等），元件库中需要将标识序号用“?”预留，最后元件描述中可添加描述信息，如元件供应商等。

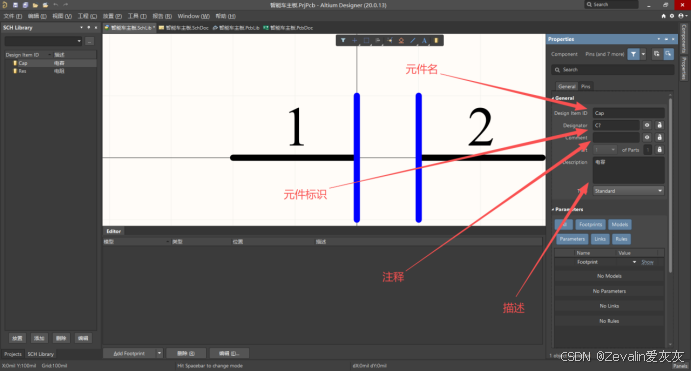

2、电容模型创建（以不区分正负极的电容为例）

（1）双击“SCH Library”选项卡中的电容元件，打开电容元件的编辑界面。

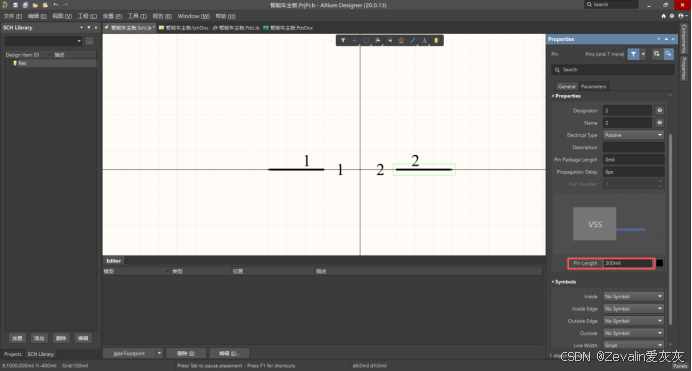

（2）点击快捷工具栏中的管脚工具，为电阻元件放置两个管脚，其默认长度原本为300mil，可将其改为200mil。

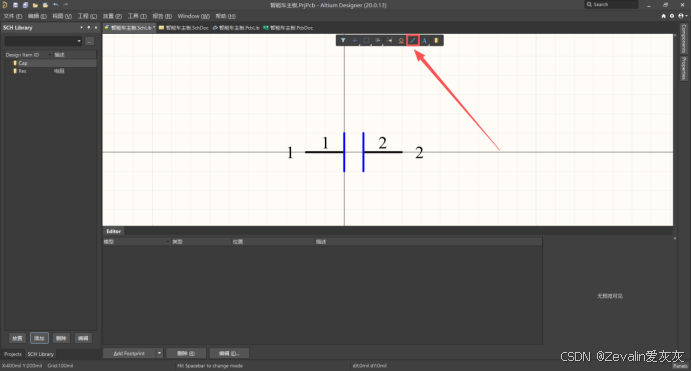

（3）点击快捷工具栏中的放置线工具，将线条更改为蓝色（与管脚区分），为电容元件绘制主体元件符号（或者说边框）。

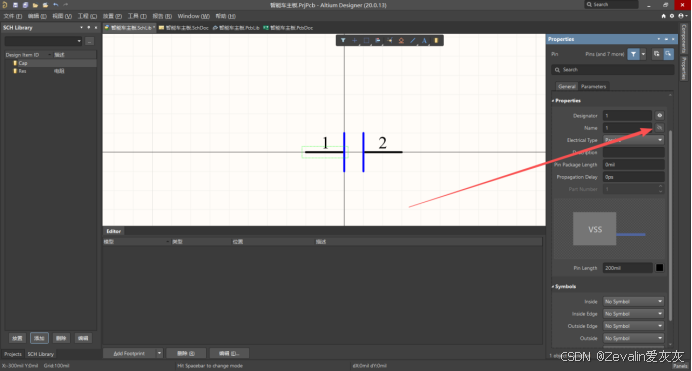

（4）双击管脚，隐藏其名称（说明，管脚序号和管脚名称需视情况决定是否需要隐藏，对于不区分正负极的电容，可隐藏管脚名称）。

（5）双击“SCH Library”选项卡中的电容元件，在右边栏进行属性编辑，其中元件名用于后续绘制原理图时进行搜索，元件标识用于区分原理图中的不同电容（C1、C2等等），元件库中需要将标识序号用“?”预留，最后元件描述中可添加描述信息，如元件供应商等。

3、IC类元件模型创建（以本例程使用的IC元件为例）

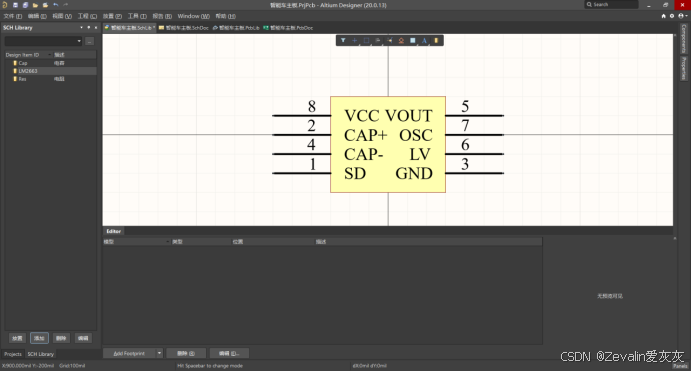

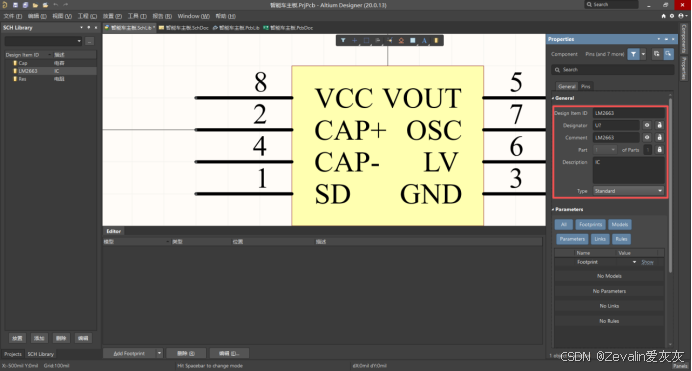

（1）LM2663绘制：

①首先在元件库中添加元件，可将其命名为“LM2663”。

②在快捷工具栏中找到放置矩形工具，大致绘制一个大小合适的矩形，后续根据管脚排布进行调整。

③根据元件数据手册放置管脚，序号分布及管脚名称需与官方数据手册一致，放置完成后调整矩形大小及元件整体位置，元件中心尽量靠近画布原点上。

④双击“SCH Library”选项卡中的LM2663元件，在右边栏进行属性编辑，元件标识位号使用字符“U”，将标识序号用“?”预留，元件注释填写元件型号“LM2663”即可。

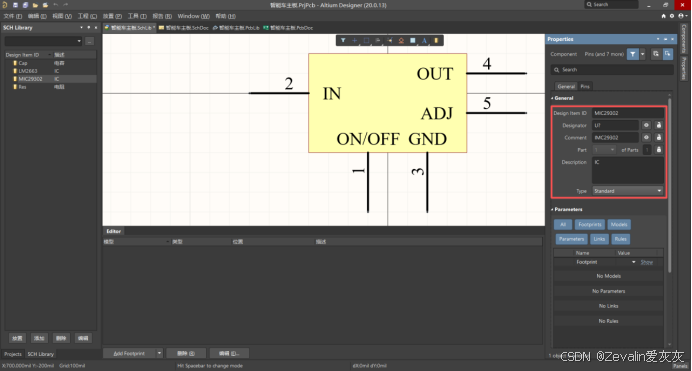

（2）IMC29302绘制：

①首先在元件库中添加元件，可将其命名为“IMC29302”。

②在快捷工具栏中找到放置矩形工具，大致绘制一个大小合适的矩形，后续根据管脚排布进行调整。

③根据元件数据手册放置管脚，序号分布及管脚名称需与官方数据手册一致，放置完成后调整矩形大小及元件整体位置，元件中心尽量靠近画布原点上。

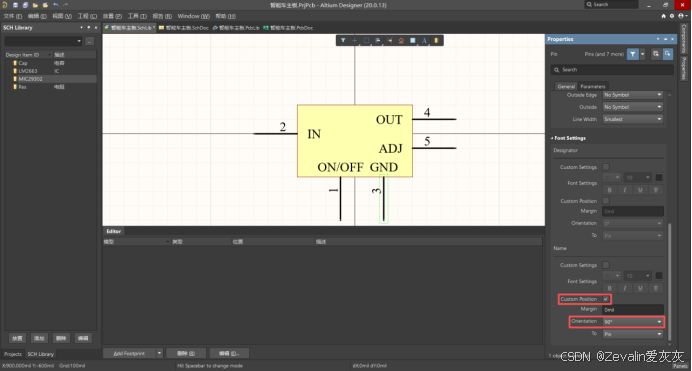

④对于竖向的两个管脚，其名字排布过于抽象，此时可双击管脚，使能用户自定义位置，修改其名称角度为“90°”即可。

⑤双击“SCH Library”选项卡中的IMC29302元件，在右边栏进行属性编辑，元件标识位号使用字符“U”，将标识序号用“?”预留，元件注释填写元件型号“IMC29302”即可。

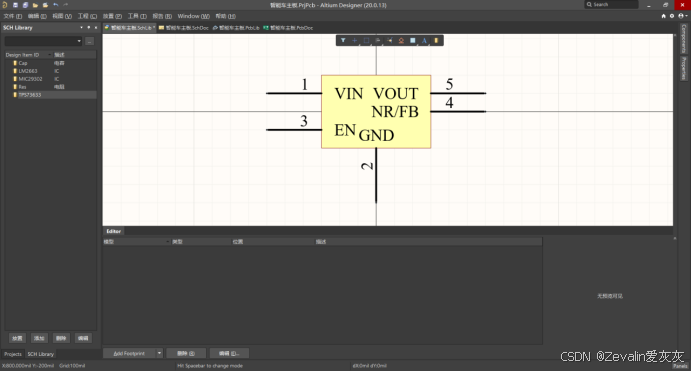

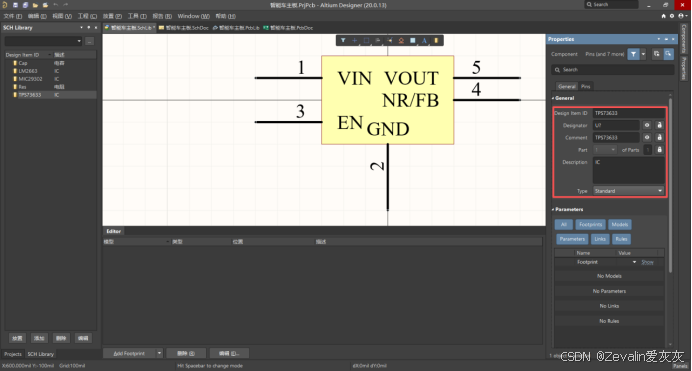

（3）TPS73633绘制：

①首先在元件库中添加元件，可将其命名为“TPS73633”。

②在快捷工具栏中找到放置矩形工具，大致绘制一个大小合适的矩形，后续根据管脚排布进行调整。

③根据元件数据手册放置管脚，序号分布及管脚名称需与官方数据手册一致，放置完成后调整矩形大小及元件整体位置，元件中心尽量靠近画布原点上。对于竖向的管脚，其名字排布过于抽象，此时可双击管脚，使能用户自定义位置，修改其名称角度为“90°”即可。

④双击“SCH Library”选项卡中的TPS73633元件，在右边栏进行属性编辑，元件标识位号使用字符“U”，将标识序号用“?”预留，元件注释填写元件型号“TPS73633”即可。

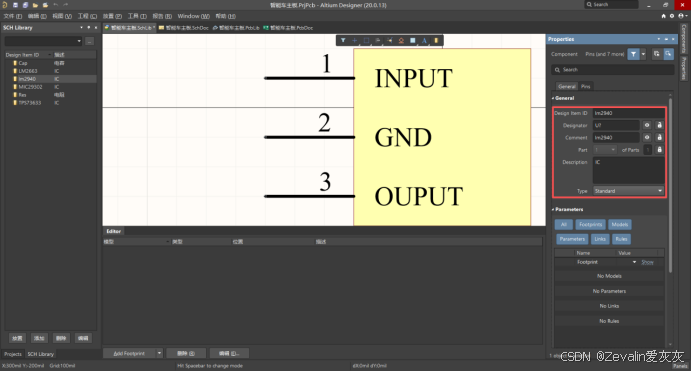

（4）lm2940绘制：

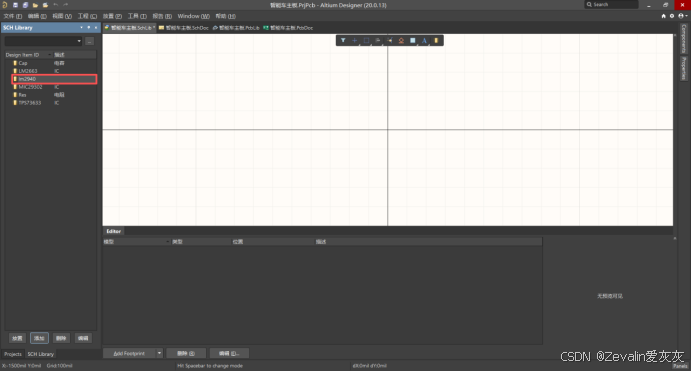

①首先在元件库中添加元件，可将其命名为“lm2940”。

②在快捷工具栏中找到放置矩形工具，大致绘制一个大小合适的矩形，后续根据管脚排布进行调整。

③根据元件数据手册放置管脚，序号分布及管脚名称需与官方数据手册一致，放置完成后调整矩形大小及元件整体位置，元件中心尽量靠近画布原点上。

④双击“SCH Library”选项卡中的lm2940元件，在右边栏进行属性编辑，元件标识位号使用字符“U”，将标识序号用“?”预留，元件注释填写元件型号“lm2940”即可。

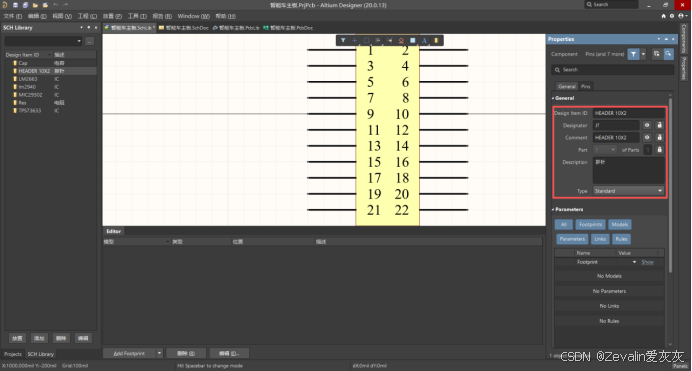

4、排针类元件模型创建（以HEADER 10X2为例）

（1）首先在元件库中添加元件，可将其命名为“HEADER 10X2”。

（2）在快捷工具栏中找到放置矩形工具，大致绘制一个大小合适的矩形，后续根据管脚排布进行调整。

（3）根据排针定义放置管脚，放置完成后调整矩形大小及元件整体位置，元件中心尽量靠近画布原点上，管脚序号可隐藏（注意序号与管脚名需相同）。由于排针的引脚分布较为规律，且数量往往较多，此处可使用“阵列式粘贴”功能，具体方法为Ctrl+C复制一个管脚，在菜单栏中选择“编辑”→“阵列式粘贴”，“对象数量”为需要复制管脚的数量，“主增量”为管脚序号递增量，“次增量”为管脚名称递增量，间距按需配置即可（向上/右递增配置正间距，向下/左递增配置负间距）。

（4）双击“SCH Library”选项卡中的HEADER 10X2元件，在右边栏进行属性编辑，元件标识位号使用字符“J”，将标识序号用“?”预留，元件注释填写元件型号“HEADER 10X2”即可。

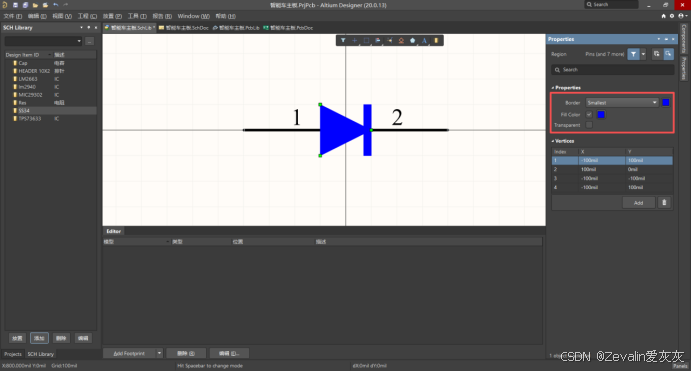

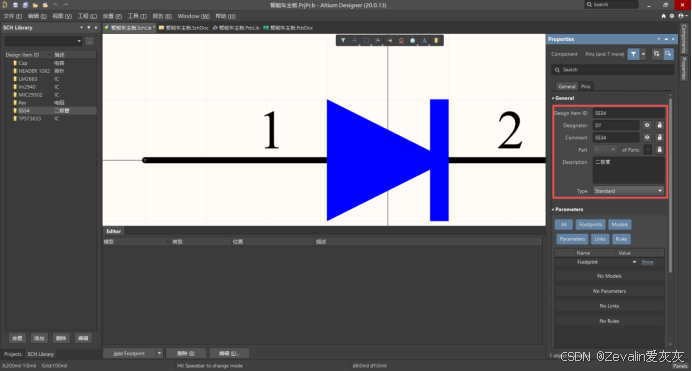

5、二极管元件模型创建（以SS34为例）

（1）首先在元件库中添加元件，可将其命名为“SS34”。

（2）点击快捷工具栏中的管脚工具，为二极管元件放置两个管脚，尽量围绕画布原点对称，由于管脚名称重叠，故可将其隐藏。

（3）在快捷工具栏中找到放置多边形工具，绘制一个三角形，然后再用放置多边形工具绘制一条粗线条，并更改它们的线条及填充属性，需要说明的是，多边形边框可设置为最细，可以消除拐点的圆角。

（4）双击“SCH Library”选项卡中的SS34元件，在右边栏进行属性编辑，元件标识位号使用字符“D”，将标识序号用“?”预留，元件注释填写元件型号“SS34”即可。

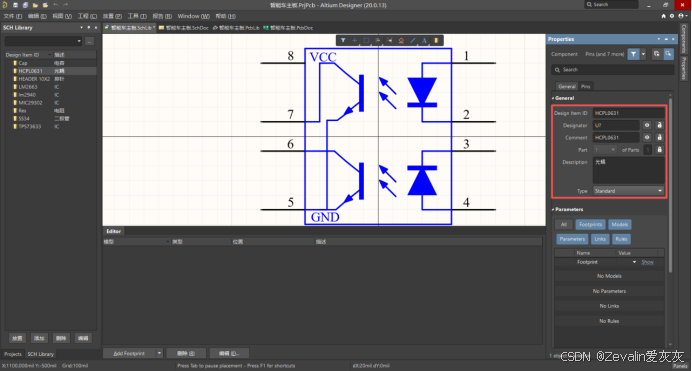

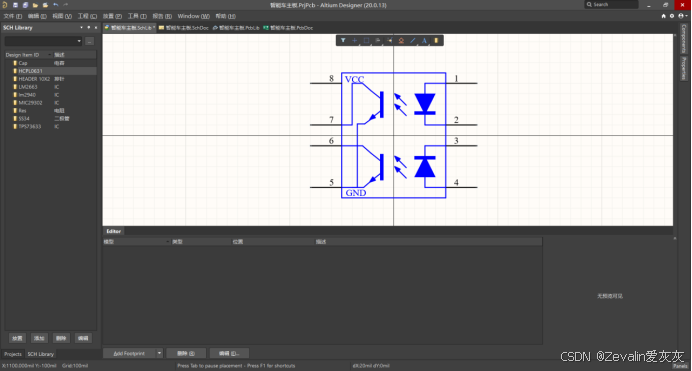

6、光耦元件模型创建（以HCPL0631为例）

（1）首先在元件库中添加元件，可将其命名为“HCPL0631”。

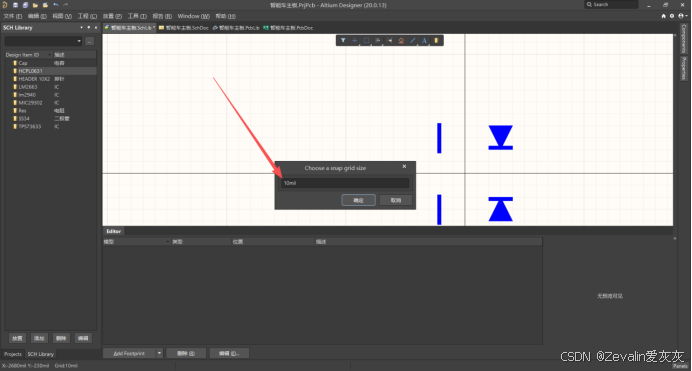

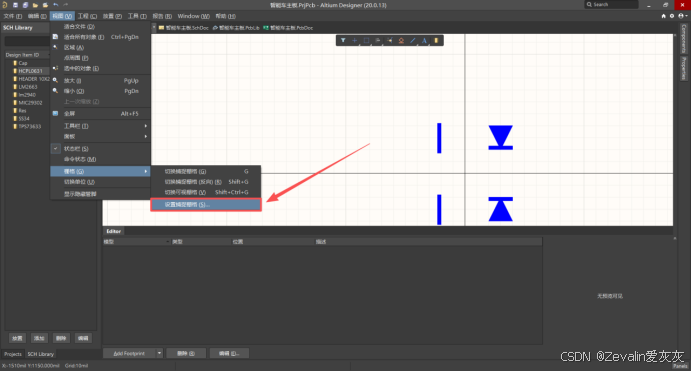

（2）绘制元件过程中容易受最小栅格宽度影响而导致绘图困难，对此可以在菜单栏中选择“视图”→“栅格”→“设置捕捉栅格”，将最小宽度设置为10mil即可。

（3）对于线条组件，可以设置线条末端的图形为三角形等形状，这样可以省去绘制箭头的麻烦（当然，其它情况下若有需要，也可以设置线条首端的图形）。

（4）绘制元件边框，同时根据官方数据手册放置管脚及注释文本，绘制的元件“长相”不一定要与官方定义完全一致，只要不失元件的关键标志（如两个类似二极管图形和三极管图形的排列）、管脚排布准确，长相“丑一点”基本都没问题。

（5）双击“SCH Library”选项卡中的HCPL0631元件，在右边栏进行属性编辑，元件标识位号使用字符“U”，将标识序号用“?”预留，元件注释填写元件型号“HCPL0631”即可。

五、现有原件模型的调用

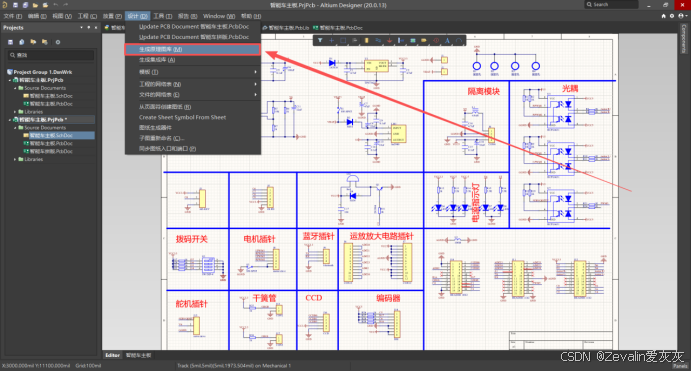

1、原理图中提取原理图库

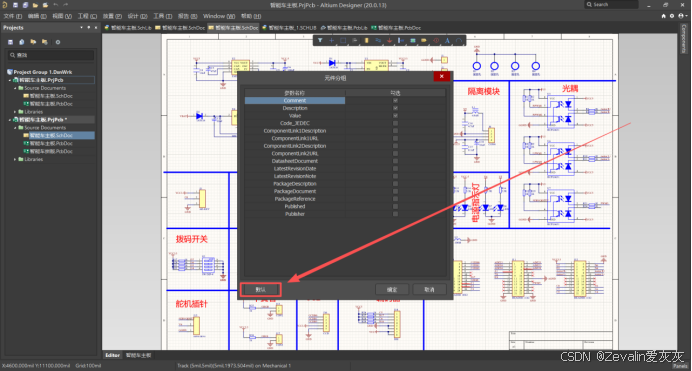

        打开一张原理图文件后，在菜单栏中选择“设计”→“生成原理图库”，此时会弹出元件分组对话框，勾选相应属性（一般默认勾选即可），那么AD将会按照勾选的属性对原理图中的所有元件进行分类整理，形成一个元件库。

2、原理图库中提取原理图库

（1）同时打开两个原理图库文件，可以直接将一个原理图库中的元件复制到另一个原理图库中，复制以后可以对元件进行变更。

（2）若一个原理图库中不慎添加了两个相同的元件，因为命名相同，所以AD会为“副本”添加下划线序号后缀，工程师将多余的“副本”删除即可。
