Altium Designer使用精通教程 第一章（工程的创建）

一、AD的工程组成及创建

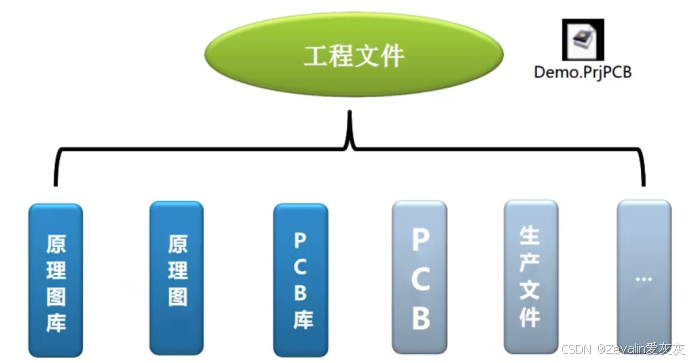

1、工程文件的组成

        一个完整的工程文件，应包含原理图库文件、原理图文件、PCB库文件、PCB文件及生产文件等文件。

2、新建工程

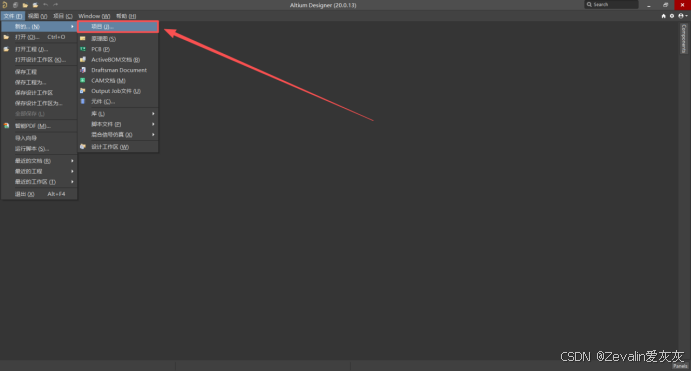

（1）打开Altium Designer（若无特殊说明，以下均使用20.0.13版本进行演示），在菜单栏中选择“文件”→“新的...”→“项目...”，会弹出一个对话框，在这里可以配置工程名字以及保存路径，配置完成后点击创建即可。

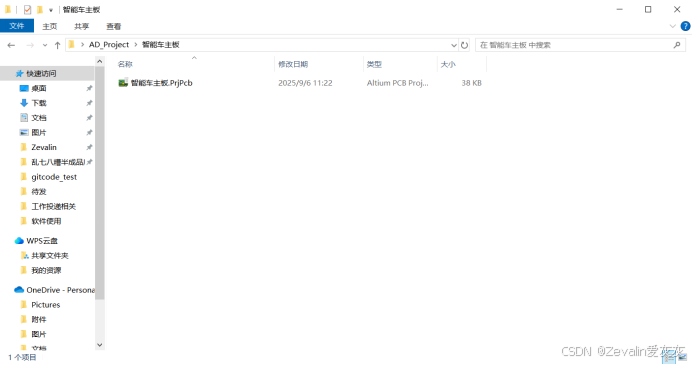

（2）完成上述步骤后，即可在本地创建工程文件。

二、工程下的文件创建

1、原理图库文件的创建

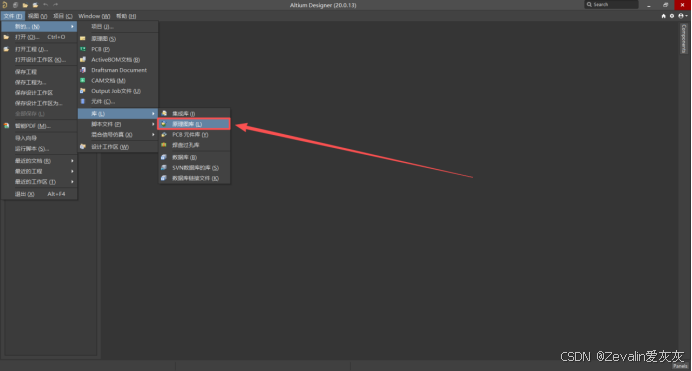

（1）在菜单栏中选择“文件”→“新的...”→“库”→“原理图库”，可以新建原理图库文件（并添加到项目文件中），原理图库中可以绘制元件的原理图符号，每个元件的原理图符号和PCB元件库中的封装一一对应。

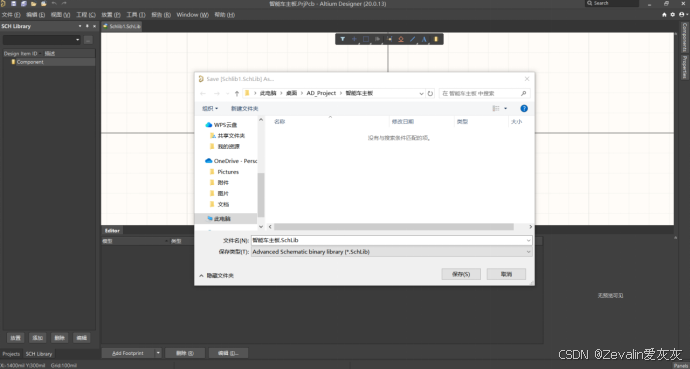

（2）创建完成后，按下快捷键Ctrl+S保存原理图库文件。

2、原理图文件的创建

（1）在菜单栏中选择“文件”→“新的...”→“原理图”，可以新建原理图文件（并添加到项目文件中）。

（2）创建完成后，按下快捷键Ctrl+S保存原理图文件。

3、PCB库文件的创建

（1）在菜单栏中选择“文件”→“新的...”→“库”→“PCB元件库”，可以新建PCB元件库文件（并添加到项目文件中），PCB元件库中可以绘制元件的封装，每个元件的原理图符号和PCB元件库中的封装一一对应。

（2）创建完成后，按下快捷键Ctrl+S保存PCB元件库文件。

4、PCB文件的创建

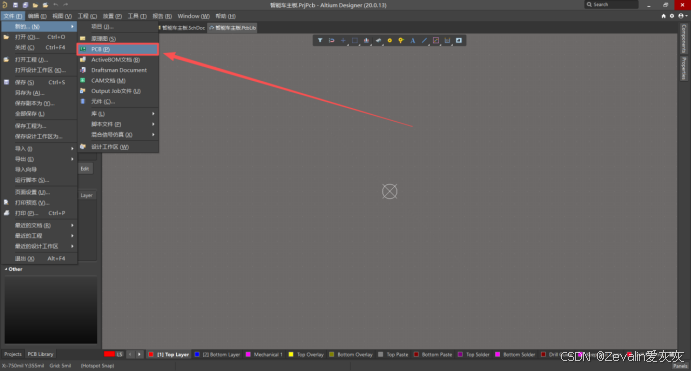

（1）在菜单栏中选择“文件”→“新的...”→“原理图”，可以新建PCB文件（并添加到项目文件中）。

（2）创建完成后，按下快捷键Ctrl+S保存PCB文件。

三、窗口与移动快捷键介绍

1、界面选项介绍

（1）窗口最上方为快捷访问栏，实现的功能有保存、另存为、打开文件、打开项目、撤销和重做，和大多数软件类似，一些常用的快捷功能还有相应的快捷键，如保存和撤销，此处不再赘述。

（2）往下为菜单栏，绘制原理图或PCB时可通过“放置”选项往编辑区中添加内容，此外还有其它非常多选项，此处暂不一一列举。

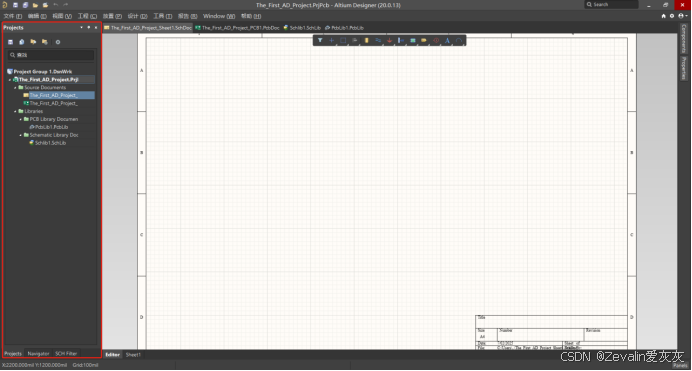

（3）左侧为项目工程栏，项目中有哪些原理图文件、PCB文件，添加了哪些库文件，都会在项目工程栏中有所体现，项目工程栏可在菜单栏的“视图”选项中添加。

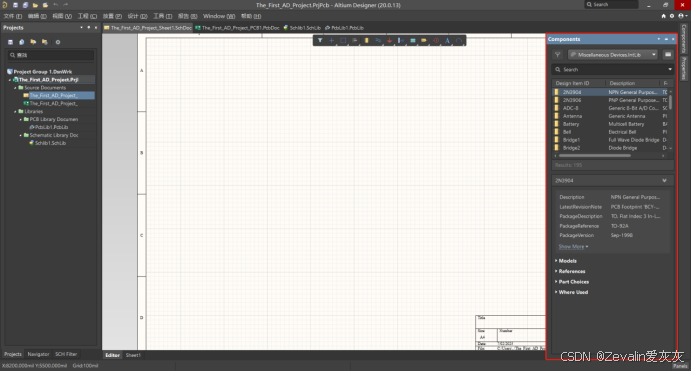

（4）右侧隐藏了两个侧边栏，其中Components为库浏览器，properties为文件属性栏（当前显示的是哪个文件，文件属性栏就显示哪个文件的属性），两个边栏均可在菜单栏的“视图”选项中添加。

2、视图变更快捷键

（1）按住Ctrl键滚动鼠标滚轮，可实现画布的缩放。

（2）直接滚动鼠标滚轮，可实现画布的上下移动。

（3）按住Shift键滚动鼠标滚轮，可实现画布的左右移动。

（4）右键画布移动鼠标，可直接拖动画布视图。

四、快捷工具栏

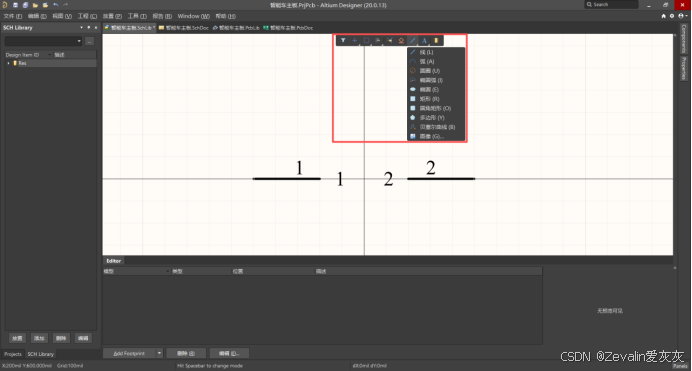

        快捷工具栏中有诸多工具，如管脚放置工具。对于右下角有倒三角的选项，右键它可以更换快捷工具栏中的默认选项。
