Altium Designer的学习（一）——工程的创建

YSNAKEzsnake

已于 2024-03-23 17:07:35 修改

阅读量490

点赞数 3

文章标签：学习

于 2024-03-22 11:47:51 首次发布

本文链接：https://blog.youkuaiyun.com/YSNAKEzsnake/article/details/136935671

版权

1、创建工程

文件 $\rightarrow$ 新的 $\rightarrow$ 项目

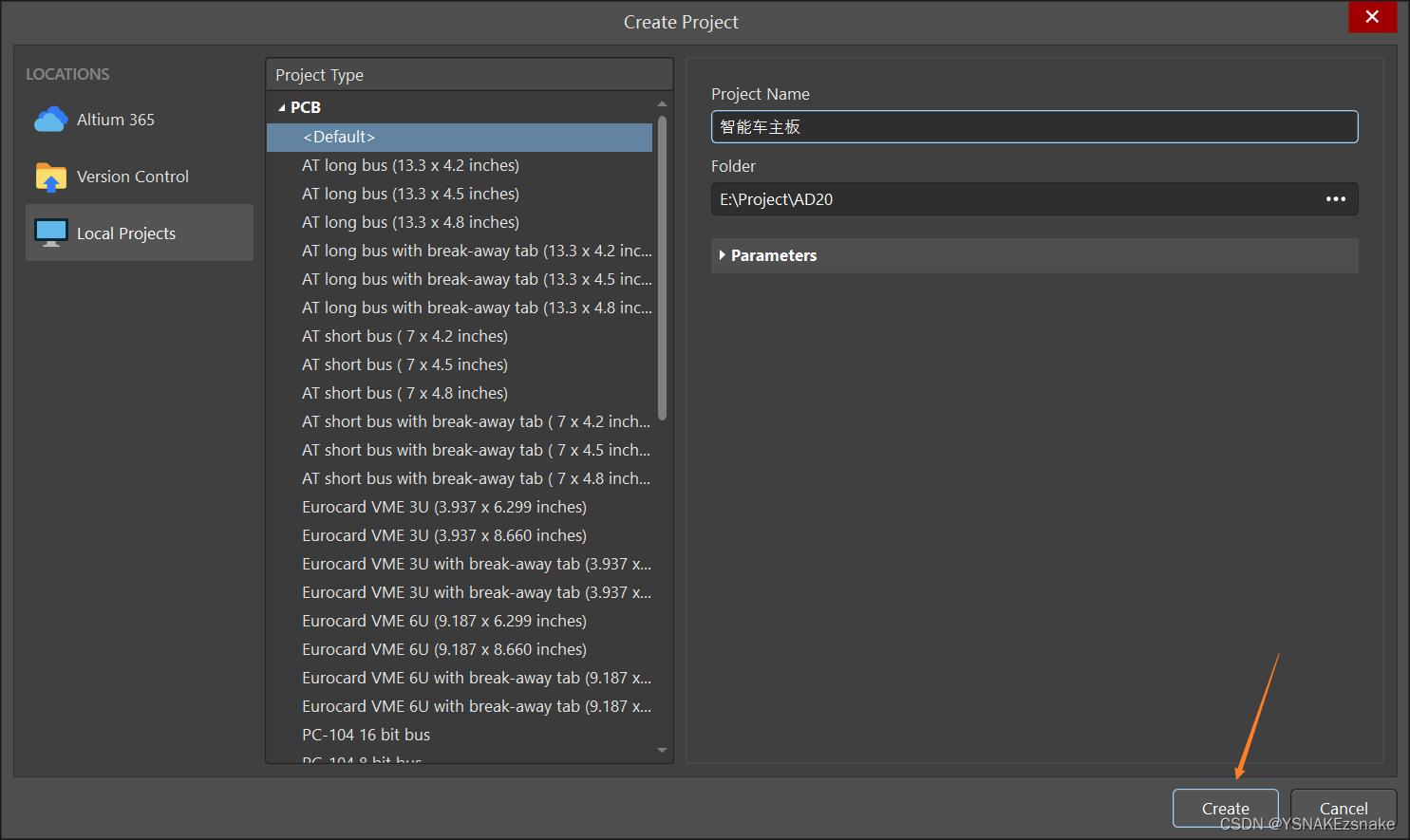

PCB $\rightarrow$ <default>更改名字和自己想要放置的项目位置，记住要保存ctrl+s

2、建立元件库

保存！！！

3、创建原理图

保存保存！！！

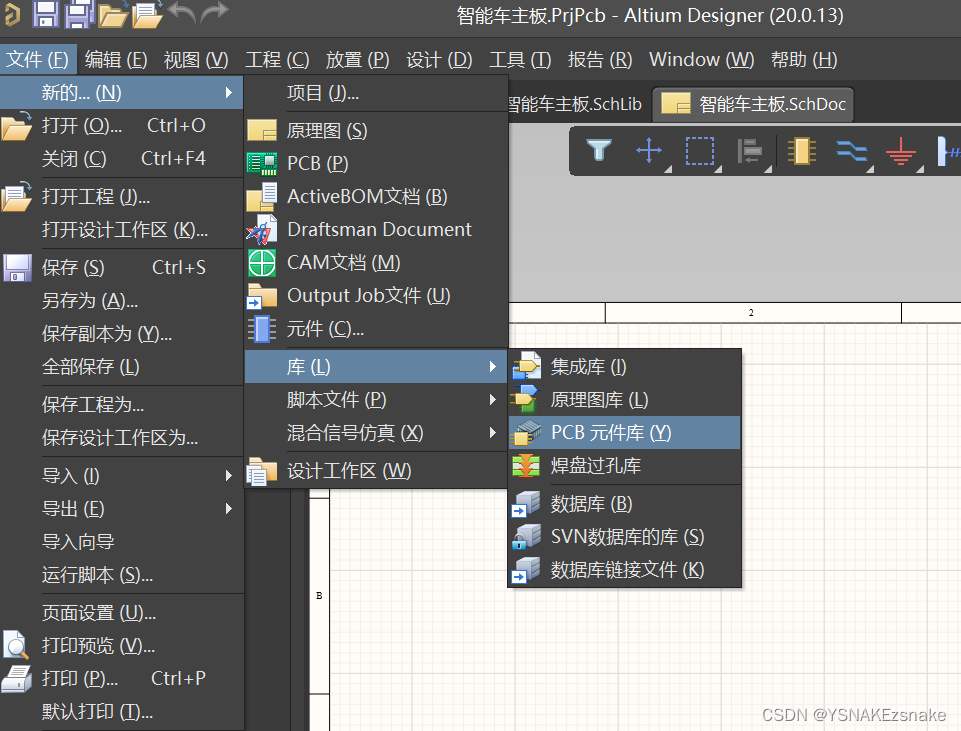

4、创建PCB原理图

保存保存！！！

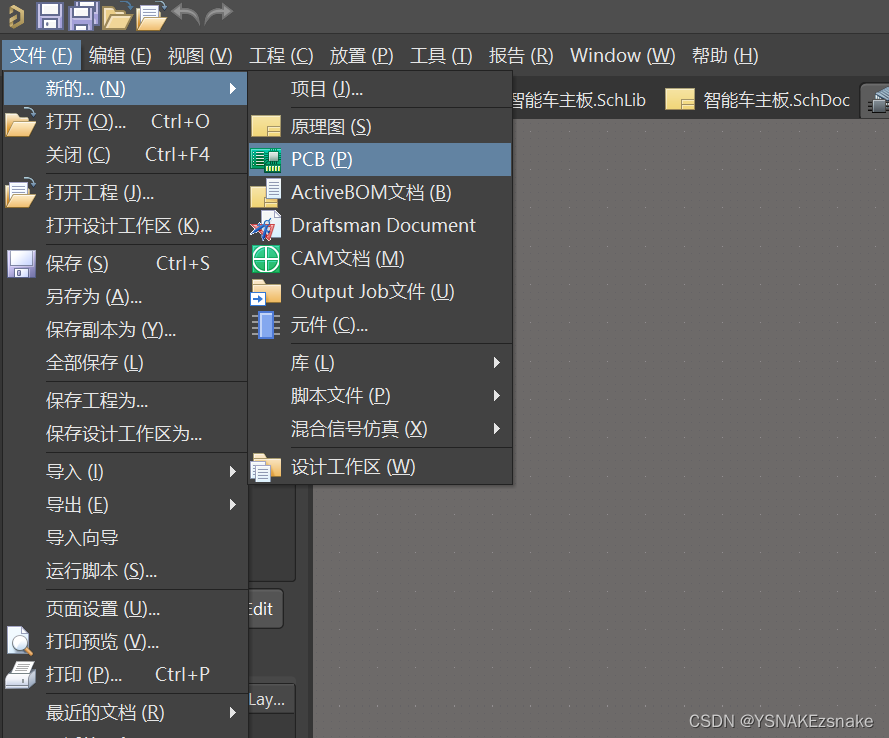

5、创建PCB

保存保存！！！
