【Verilog基础】2选1MUX实现基础逻辑功能（包括：反相器/与门/或门/与非门/或非门/异或门/同或门）（常考面试题：最少MUX实现异或门/同或门）

已于 2022-08-24 14:56:39 修改
阅读量6.2k 收藏 10
点赞数 3
CC 4.0 BY-SA版权
分类专栏： # Verilog基础(含数电基础) 文章标签： 校招 数字IC Verilog 职场和发展
于 2022-04-13 22:07:54 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ReCclay/article/details/124152122
本文详细介绍了如何使用2选1MUX搭建基本的逻辑门，包括反相器、与门、或门、与非门、或非门、异或门和同或门。通过分析门电路的逻辑关系，揭示了用最少数量的2选1MUX构建异或门和同或门的方法，适合数字IC和FPGA领域的学习者和面试准备。

文章目录

搭建要点：找出前后两个都必须满足的情况，是两个的搭建桥梁。拿AB来说，前后两级A和B都必须为1，最后结果才能为1，只要有1个为0，输出就是0.

2选1MUX搭建各种门电路

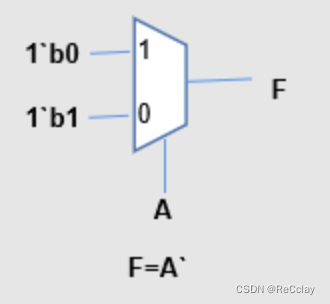

2选1MUX实现反相器

在这里插入图片描述

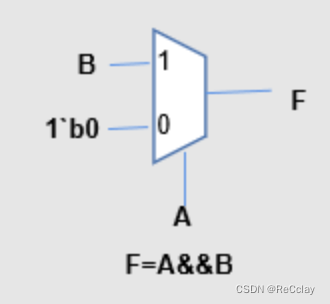

2选1MUX实现与门

在这里插入图片描述

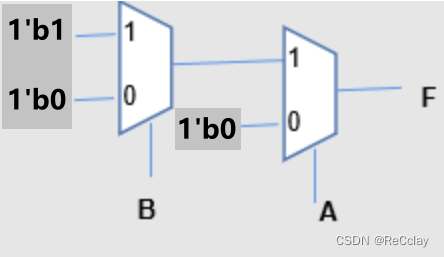

另一种搭建方法：

在这里插入图片描述

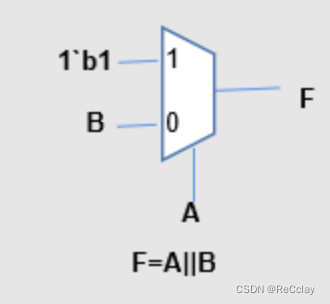

2选1MUX实现或门

在这里插入图片描述

另外一种搭建方法：
