harris and harris3D（源码）

为什么写这个，因为面试官问到了，但是由于我好长时间没看这一块了，忘了具体的原理了（没错，我就是健忘），现在回学校了，有时间再把这个基础概念来理解一下。

---

harris2D

讲这一块知识的 有很多 博客：https://blog.youkuaiyun.com/qq_41598072/article/details/83651629

这里关于实对称矩阵M 有个重要的参数  梯度（水平和竖直）

	Mat dx, dy;
	Sobel(src, dx, CV_32F, 1, 0, kSize, scale, 0);
	Sobel(src, dy, CV_32F, 0, 1, kSize, scale, 0);

    // 求解水平与竖直梯度
	for (i = 0; i < size.height; i++){
		float *covData = (float*)(cov.data + i*cov.step);
		const float *dxData = (const float*)(dx.data + i*dx.step);
		const float *dyData = (const float*)(dy.data + i*dy.step);
		for (j = 0; j < size.width; j++)
		{
			float dx_ = dxData[j];
			float dy_ = dyData[j];
			covData[3 * j] = dx_*dx_;
			covData[3 * j + 1] = dx_*dy_;
			covData[3 * j + 2] = dy_*dy_;
		}
	}

由此可以计算得到 特征值。

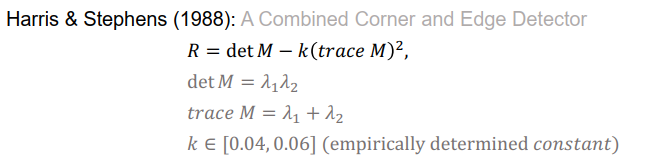

在计算角点响应函数：

代码计算：

for (i = 0; i < size.height; i++)
	{
		// 获取图像矩阵指针
		float *resultData = (float*)(result.data + i*result.step);
		const float *covData = (const float*)(cov.data + i*cov.step);
		for (j = 0; j < size.width; j++)
		{
			// 焦点响应生成
			float a = covData[3 * j];
			float b = covData[3 * j + 1];
			float c = covData[3 * j + 2];
			resultData[j] = a*c - b*b - k*(a + c)*(a + c);
		}
	}

最后设置阈值选择角点：

	for (int j = 0; j < result.rows; j++)
	{
		for (int i = 0; i < result.cols; i++)
		{
			if ((int)(result.at<uchar>(j, i)) > 150)
			{
				circle(srcImage, Point(i, j), 5, Scalar(0), 2, 8, 0);
			}
		}
	}

---

harris3d

这一块要结合pcl的源码来分析，其实原理是非常的类似的：

二维的梯度，在三维可以替代成 rgbd  \   雷达强度 \  以及曲面函数的形式。

首先也是梯度（pcl 这里是法线）的计算，代码如下：

 for (std::vector<int>::const_iterator iIt = neighbors.begin(); iIt != neighbors.end(); ++iIt)
  {
    if (pcl_isfinite (normals_->points[*iIt].normal_x))
    {
      coefficients[0] += normals_->points[*iIt].normal_x * normals_->points[*iIt].normal_x;
      coefficients[1] += normals_->points[*iIt].normal_x * normals_->points[*iIt].normal_y;
      coefficients[2] += normals_->points[*iIt].normal_x * normals_->points[*iIt].normal_z;

      coefficients[5] += normals_->points[*iIt].normal_y * normals_->points[*iIt].normal_y;
      coefficients[6] += normals_->points[*iIt].normal_y * normals_->points[*iIt].normal_z;
      coefficients[7] += normals_->points[*iIt].normal_z * normals_->points[*iIt].normal_z;

      ++count;
    }
  }

响应函数的计算：

      float trace = covar [0] + covar [5] + covar [7];
      if (trace != 0)
      {
        float det = covar [0] * covar [5] * covar [7] + 2.0f * covar [1] * covar [2] * covar [6]
                  - covar [2] * covar [2] * covar [5]
                  - covar [1] * covar [1] * covar [7]
                  - covar [6] * covar [6] * covar [0];

        output [pIdx].intensity = 0.04f + det - 0.04f * trace * trace;
      }

当然pcl 中有很多的响应函数。我没有一个个的看
