本文介绍了在UE5中如何通过蓝图实现推动物体并处理物体碰撞的详细步骤，包括添加碰撞体、开启物理引擎、设置碰撞事件和重叠事件。讲解了知识点如碰撞和重叠设置的区别，以及如何利用tag进行对象筛选。通过实例演示了如何让物体在碰撞到墙壁时打印物体名称，以及如何实现物体进入特定区域后触发事件。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

目录

一、给我一个力，可以推动地球

步骤1、建立一个球体，并给予材质

步骤2、推它

【知识点1】添加碰撞和物理引擎设置

二、当地球撞向墙壁

步骤1、设置好撞击环境

步骤2、选中墙壁，添加名为wall的tag

步骤3、写蓝图

【知识点2】碰撞事件的发生设置

【知识点3】tag的使用

三、也不是一定要撞的啦

步骤1、调整为重叠设置

步骤2、写蓝图

进阶步骤3：添加触发器

【知识点4】碰撞设置与重叠设置的区别

【知识点5】碰撞事件和重叠事件

一、给我一个力，可以推动地球

【目标】向球体施加一个推力让它前进

步骤1、建立一个球体，并给予材质

之前的文章中都是使用坐标变化的方式，使物体发生移动。但是在自然界中，物体发生移动，一定有力的作用，我们如何来模拟这种自然规则呢？

首先得到我们需要的材料，一个地球。用地球是因为可以更好的看出滚动的情况。照一张世界地图的图片放入文件夹中就可以导入工程中进行使用。导入后将图片拖到物体上，就可以更换贴图，非常方便。

步骤2、推它

在推动它之前，需要设置好它的规则。这里告诉物体，你是一个成熟的球体了，需要自己遵守物理法则了。

1、添加碰撞体

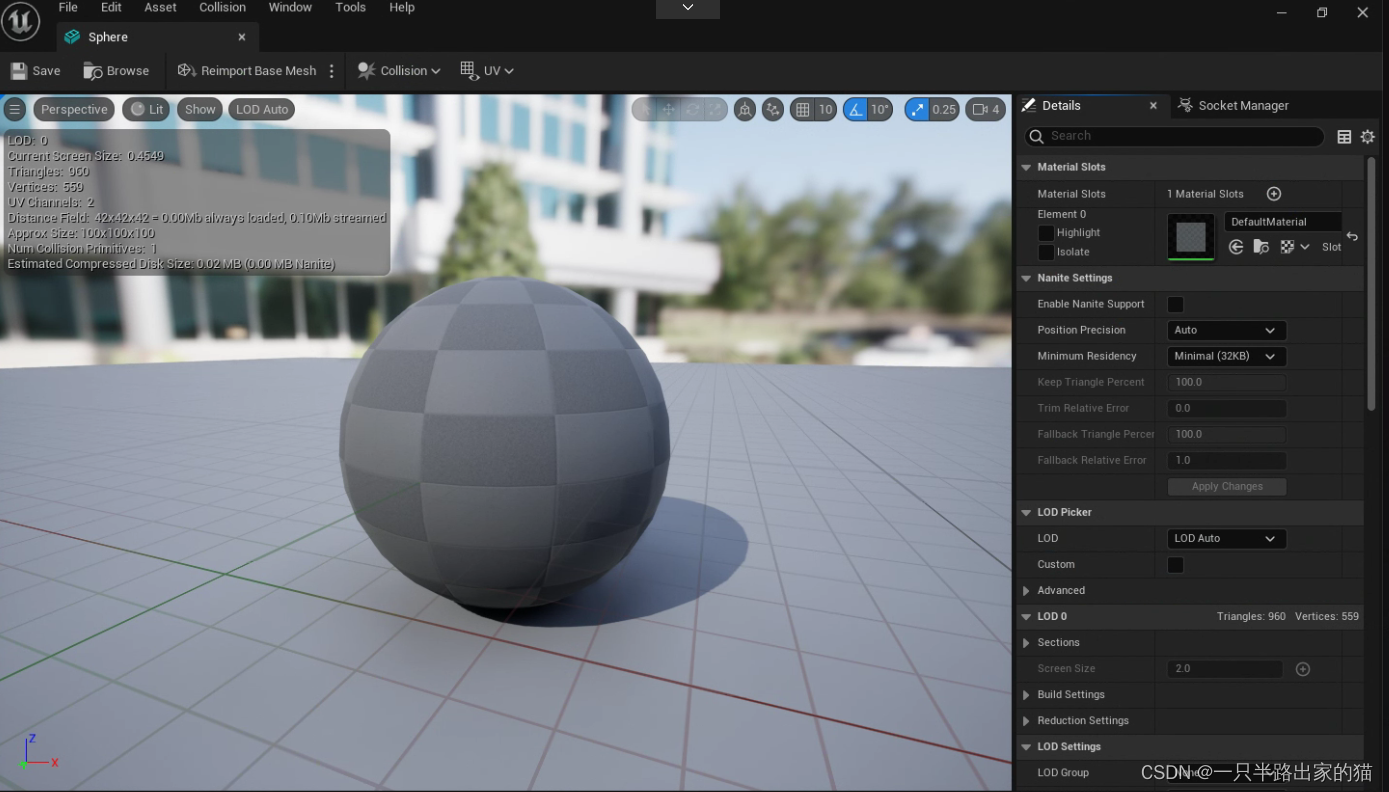

右键列表中的这个物体，选择编辑，打开网格编辑器。

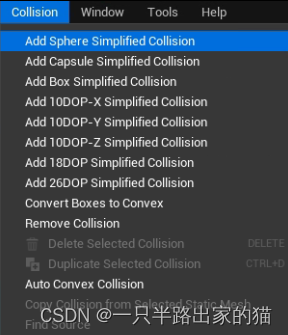

在菜单中选择碰撞体，选择添加简单碰撞体，即可为物体添加一个无形的框体，用于与外界接触产生反馈。

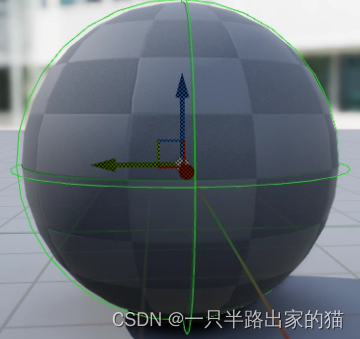

可以看到球体外部出现了绿色线框，这个框就是球体无形的支架，完成后保存。

2、开启物理引擎

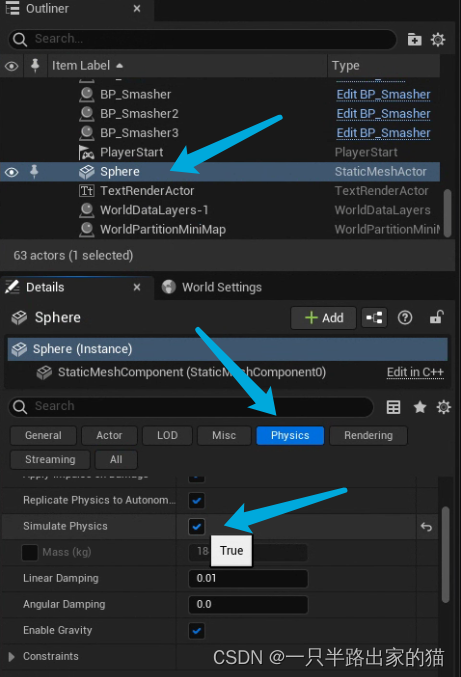

离开网格编辑器，在外部选择该物体，在Detail面板中选择physics快捷跳转到物体引擎区域，将simulate physics打开，至此，你就为这个物体赋予了万有引力。

落地了！

3、施加一个力

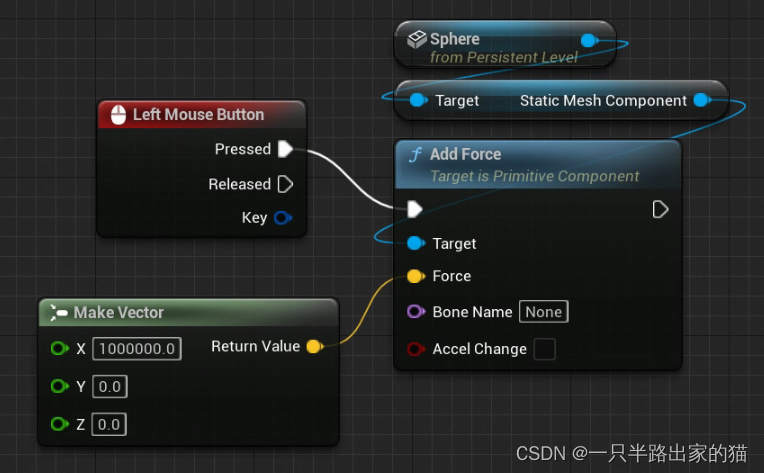

这个地球终于不是一个漂浮在空中的球了，我们为他编写蓝图，这里用到add force的节点，是physics下的节点，如果找不到需要去掉情景关联的选项。

【知识点1】添加碰撞和物理引擎
