图。</think>以下是在
Gazebo仿真环境中使用
Gmapping进行
建图并保存地
图的详细步骤：
---
### **一、环境准备**
#### 1. 安装
ROS与相关依赖
- **
ROS版本**：
建议使用**Noetic**（Ubuntu 20.04）或**Melodic**（Ubuntu 18.04）。
- **安装
Gmapping和TurtleBot3包**：
```bash
sudo apt-get install
ros-<distro>-
gmapping ros-<distro>-turtlebot3*
ros-<distro>-
gazebo-
ros-pkgs
```
替换`<distro>`为你的
ROS版本（如`noetic`）。
#### 2. 配置TurtleBot3模型
- 设置默认
机器人型号（以Burger为例）：
```bash
echo "export TURTLEBOT3_MODEL=burger" >> ~/.bashrc
source ~/.bashrc
```
---
### **二、启动
Gazebo仿真环境**

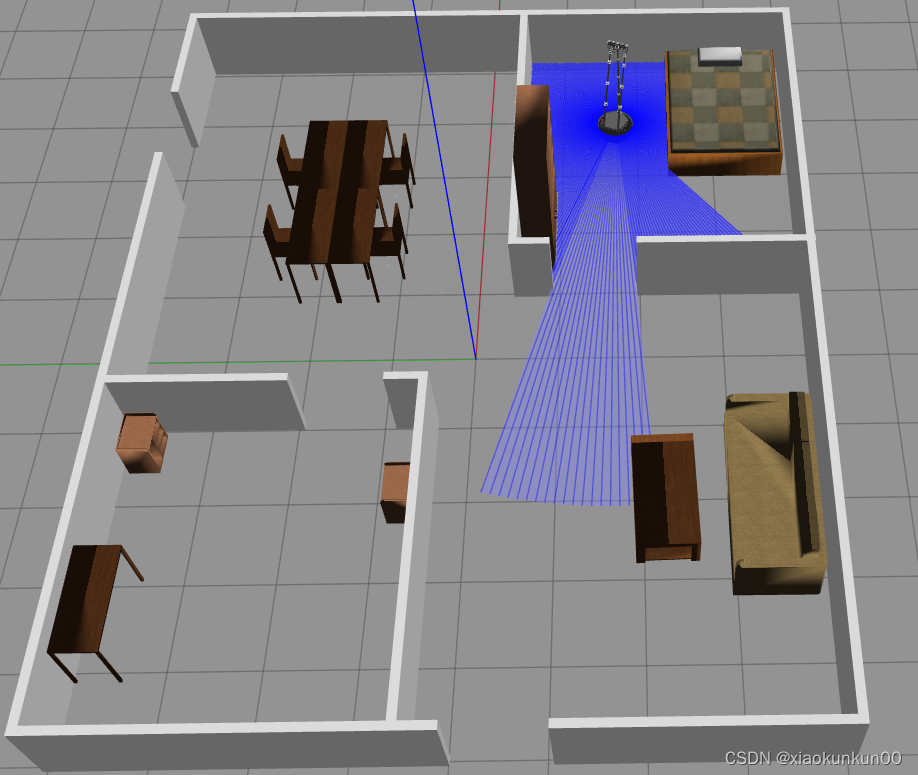

#### 1. 启动
Gazebo空世界与TurtleBot3
```bash
roslaunch turtlebot3_
gazebo turtlebot3_empty_world.launch
```
- 如果需复杂场景，替换为其他世界文件（如`turtlebot3_world.launch`）。
#### 2. 检查激光雷达数据
- 打开新终端，查看激光话题`/scan`是否正常：
```bash
rostopic echo /scan
```
---
### **三、运行
Gmapping建图**
#### 1. 启动
Gmapping节点
```bash
roslaunch turtlebot3_slam turtlebot3_
gmapping.launch
```
- **关键参数解释**：
- `scan_topic`: 激光雷达话题（默认`/scan`）。
- `base_frame`:
机器人基坐标系（默认`base_footprint`）。
- `odom_frame`: 里程计坐标系（默认`odom`）。
#### 2. 控制
机器人移动
- **方式1：键盘控制**（新终端）：
```bash
roslaunch turtlebot3_teleop turtlebot3_teleop_key.launch
```
按方向键控制移动，覆盖整个环境。
- **方式2：自动导航**（需配置导航包，适合复杂场景）。
---
### **四、实时可视化与调试**

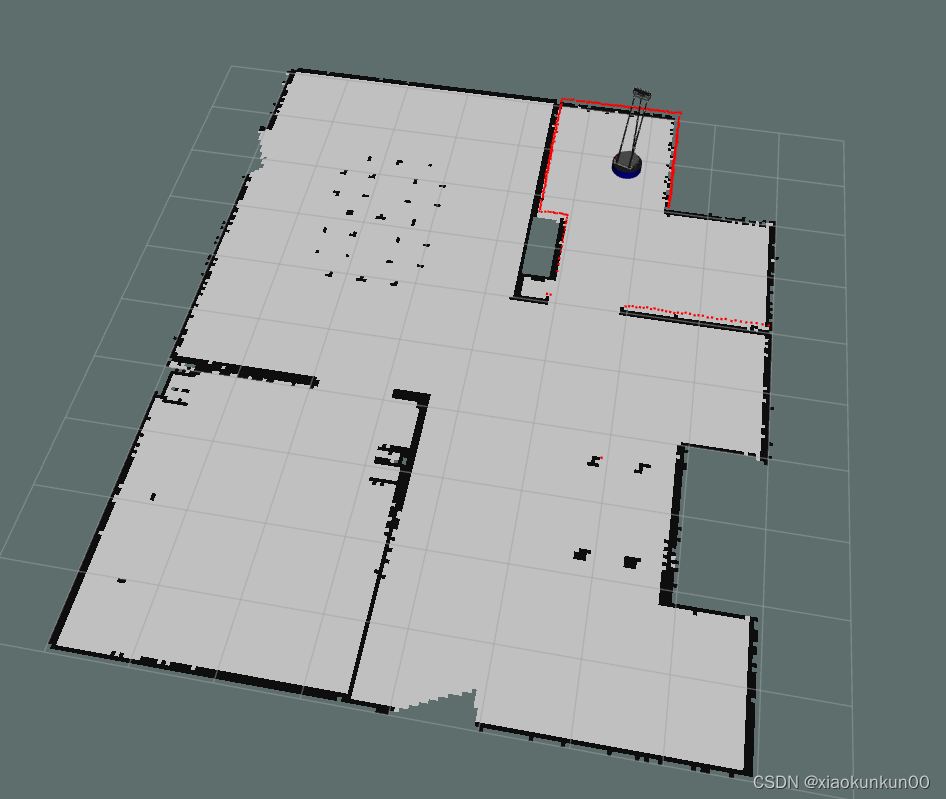

#### 1. 打开RViz查看
建图
```bash
rosrun rviz rviz
```

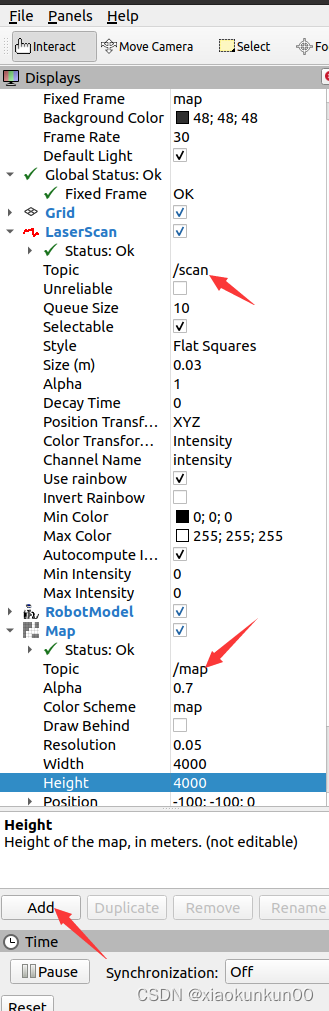

- **配置RViz**：
1. 添加`Map`显示，订阅话题`/map`。
2. 添加`LaserScan`显示，订阅话题`/scan`。

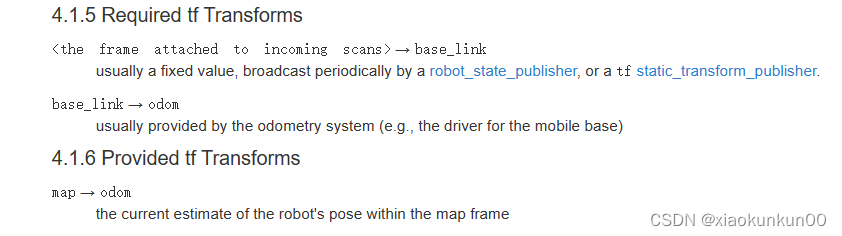

3. 添加`TF`坐标系树，检查各坐标系连接。
#### 2. 检查节点连接
```bash
rqt_graph
```

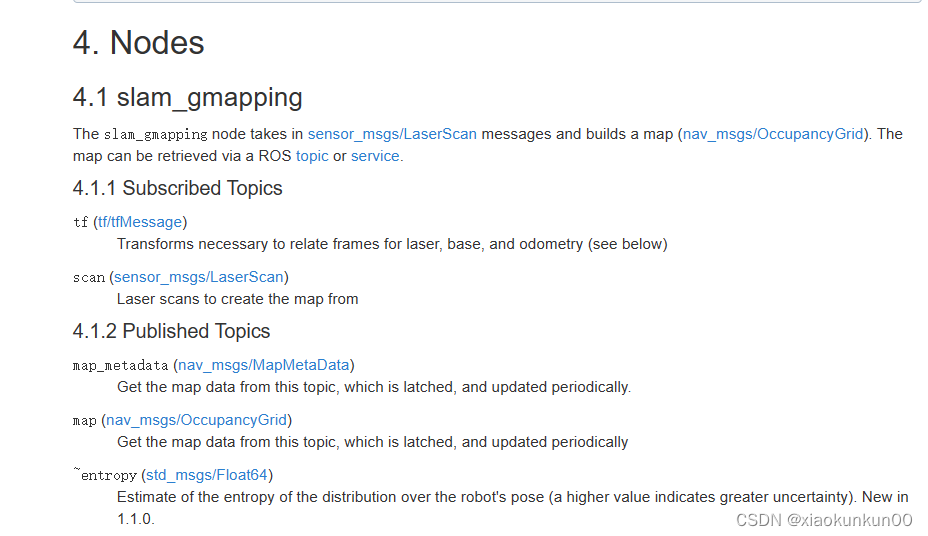

确保`
gmapping`节点接收`/scan`数据并输出`/map`。
---
### **五、保存地
图**
#### 1. 保存条件
- 确保地
图覆盖完整区域且无明显缺口。
- **
建议**：停止
机器人移动后再保存，避免动态更新干扰。
#### 2. 使用map_server保存
```bash
rosrun map_server map_saver -f ~/my_
gmapping_map
```
- **输出文件**：
- `my_
gmapping_map.pgm`：栅格地
图图像（灰度
图，黑色为障碍物）。
- `my_
gmapping_map.yaml`：地
图元数据（分辨率、原点等）。
#### 3. 查看保存结果
```bash
eog ~/my_
gmapping_map.pgm #
图片查看器打开PGM文件
```
---
### **六、常见问题与解决**
#### 1. **地
图不更新**
- **原因**：激光话题不匹配或TF树错误。
- **解决**：
- 检查`
rostopic list`确认`/scan`存在。
- 在
Gmapping启动时重映射话题：
```xml
<remap from="scan" to="/custom_scan_topic" />
```
#### 2. **地
图出现重影或错位**
- **原因**：里程计误差累积或闭环检测失败。
- **解决**：
- 控制
机器人缓慢移动，减少运动畸变。
- 尝试调整
Gmapping参数（如粒子数`particles`）。
#### 3. **保存地
图为空**
- **原因**：未生成有效地
图数据。
- **解决**：
- 在RViz中确认`/map`话题有数据。
- 延长
建图时间，确保覆盖足够区域。
---
### **七、进阶优化**
1. **参数调优**
- 修改`
gmapping.launch`中的参数：
```xml
<param name="delta" value="0.05" /> <!-- 地
图分辨率 -->
<param name="particles" value="100" /> <!-- 粒子数（增加精度，但消耗计算资源） -->
```
2. **多
机器人协同
建图**
- 使用`multirobot_map_merge`包合并多个
Gmapping输出的地
图。
3. **结合实际
机器人**
- 替换
Gazebo为真实激光雷达驱动（如RPLIDAR A1/A2）。
---
通过以上步骤，你可以在
Gazebo中快速完成
Gmapping建图并保存地
图。如需更复杂的场景测试，可尝试加载TurtleBot3的`house`或`waffle`世界模型。
