【STM32CubeMX开发】-0-STM32最小系统搭建

目录

1 STM32最小系统

2 STM32CubeMX中配置最小系统

2.1 PIN引脚配置

2.2 RCC（Reset and Clock Control）配置

2.3 SYS配置

3 Clock Configuration配置

4 生成代码

结尾

---

1 STM32最小系统

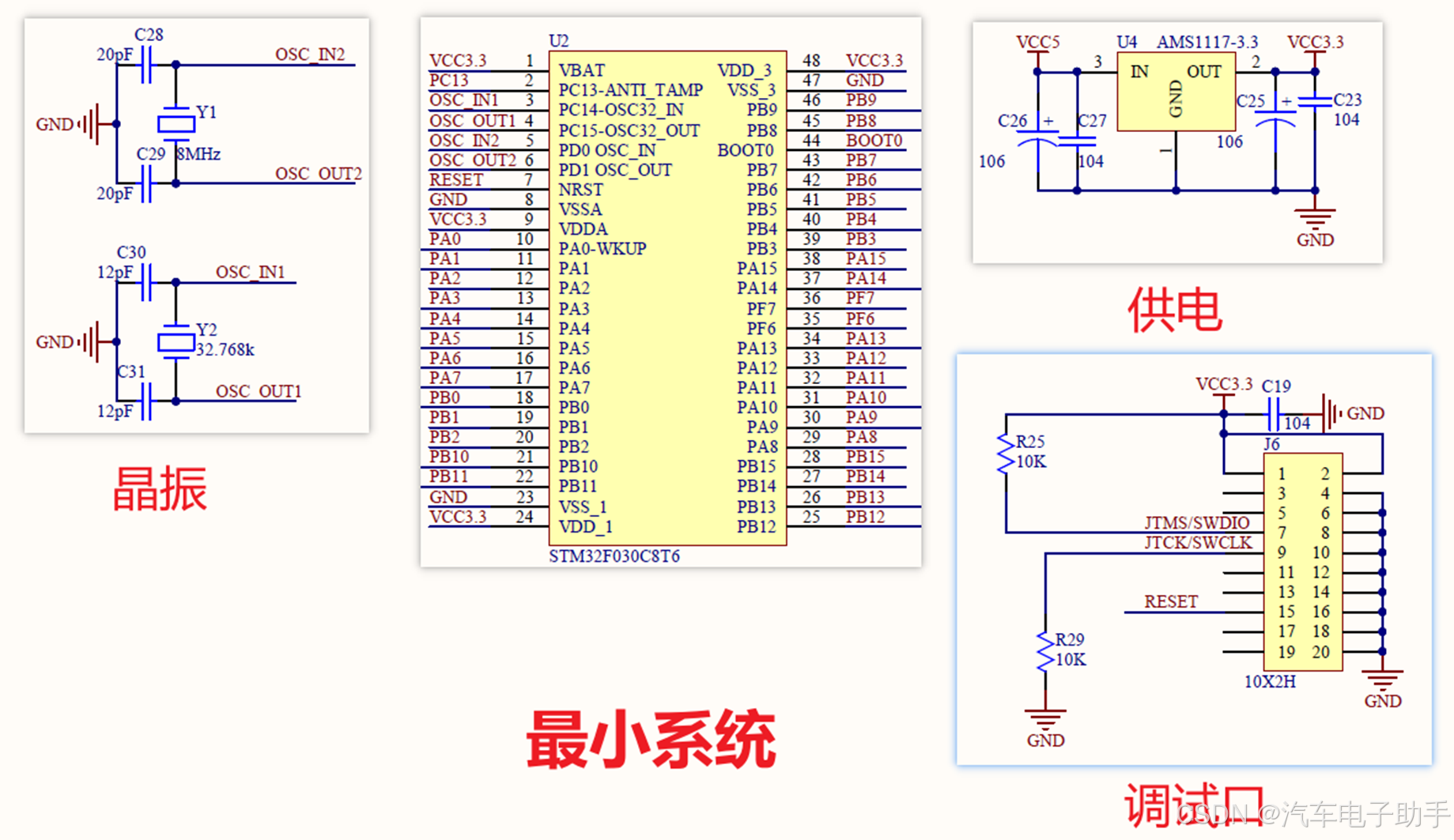

让STM32芯片（以STM32F030C8T6为例）工作起来需要具备几个条件-最小系统：

• STM32芯片需要外部为其3.3V供电（如：USB供电，5V转3.3V…）；
• STM32芯片需要有外部时钟(HSE：高速外部时钟，LSE：低速外部时钟)，如果使用内部时钟(HSI：高速内部时钟，LSI：低速内部时钟)使用可以忽略这个；
• 调试口(JTAG，SWD…)。

2 STM32CubeMX中配置最小系统

2.1 PIN引脚配置

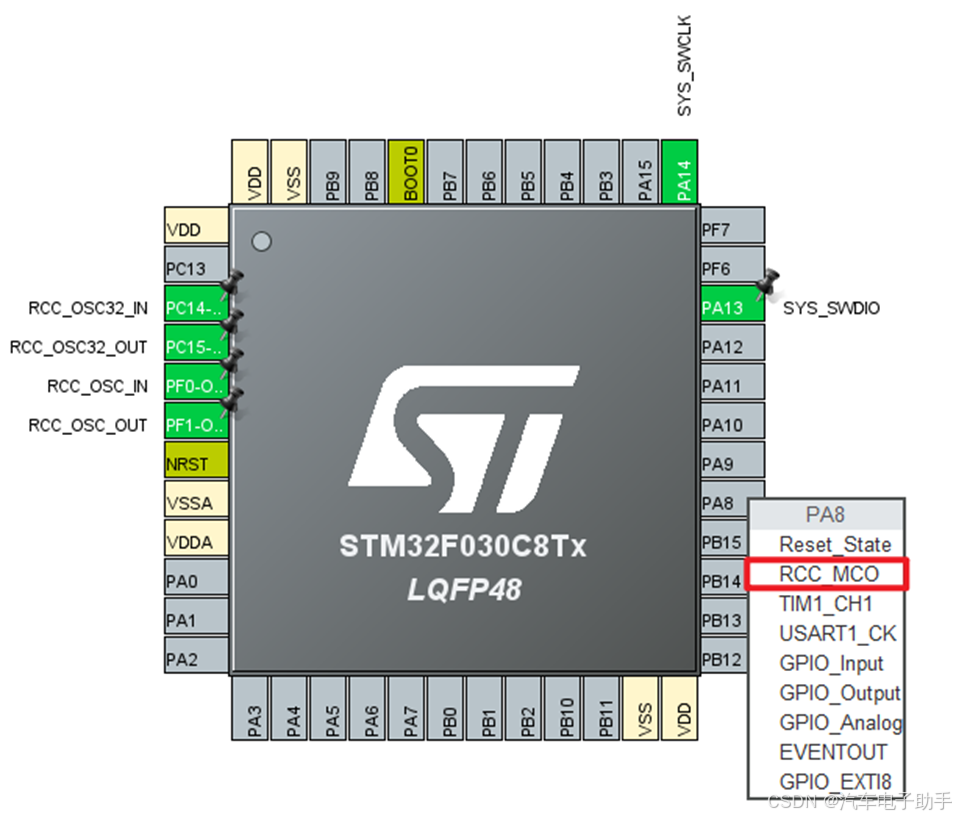

依次选择Pinout&Configuration -- > Pinout view，配置如下：

外部晶振设置：

• PC14 Pin：配置为RCC_OSC32_IN，接LSE(低速外部时钟)外部时钟；
• PC15 Pin：配置为RCC_OSC32_OUT，接LSE(低速外部时钟) 外部时钟；
• PF0 Pin：配置为RCC_OSC_IN，接HSE(高速外部时钟) 外部时钟；
• PF1 Pin：配置为RCC_OSC_OUT，接HSE(高速外部时钟) 外部时钟。

SWD调试口设置：

• PA13 Pin：配置为SYS_SWDIO；
• PA14 Pin：配置为SYS_SWCLK；
• NRST Pin：复位引脚，无需设置。
• 3.3V和GND接MCU的对应PIN，也无需设置。

2.2 RCC（Reset and Clock Control）配置

依次选择Pinout&Configuration -- > System Core -- > RCC，参数配置如下：

High Speed Clock(HSE)和Low Speed Clock(LSE)分别有如下参数：

• Disable（禁用）：使用内部时钟(HSI：高速内部时钟，LSI：低速内部时钟)；
• Bypass Clock Source（旁路时钟源）：直接通过外界导入时钟信号不使用晶振或者外部时钟源，；
• Crystal/Ceramic Resonator（晶体/陶瓷振荡器）：使用晶振或者外部时钟源提供高速/低速时钟。

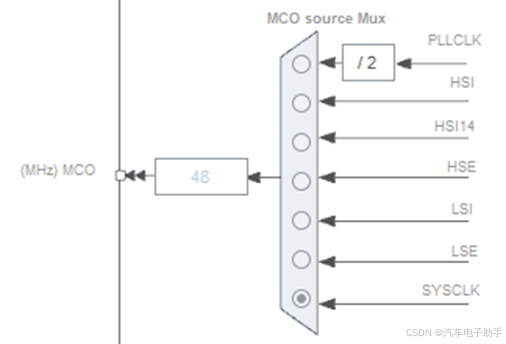

Master Clock Output表示是否使用MCO引脚输出时钟:PLLCLK，HSI，HSI14，HSE，LSI，LSE，SYSCLK。如PA8配置为RCC_MCO。

Prefetch buffer：当系统频率设置得足够低时，不用打开它，以至于从 FLASH 执行程序或从 RAM 执行程序时等待状态为 0。当 FLASH等待状态为非零时，将prefetch设置为ON可以提高性能，但也会略微增加功耗。

Flash latency：因为CPU比flash速度快，例如flash最快24MHz，如果CPU频率超过这个频率，就必须加入等待时间，FLASH时序延迟几个周期，等待总线同步操作。

推荐SYSCLK在0—24MHz范围内，取Flash Latency=0；SYSCLK在24—48MHz范围内(WS)，取Flash Latency=1；SYSCLK在48~72MHz范围内，取Flash Latency=2。

HSE/LSE Startup Timeout Value(ms)：在外部晶振时钟设置中使用，改成这么大的值以后，那么晶振启动时间容许的时间久更久了。如果外部晶振无法起振，可以增大HSE和LSE的启动等待时间。

2.3 SYS配置

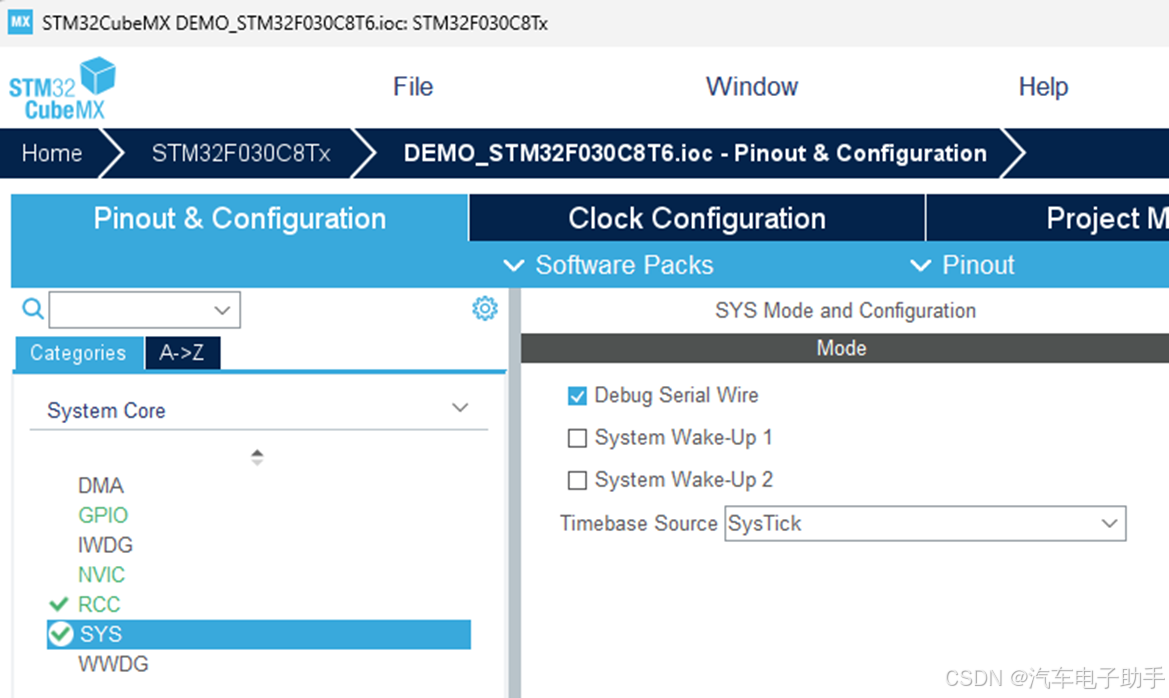

依次选择Pinout&Configuration -- > System Core -- > SYS，参数配置如下：

Debug Serial Wire：勾选该选项，为了防止第一次烧录以后，调试器无法连接MCU的情况；

System Wake-Up 1/2：表示Pinout view视图中有Pin引脚配置为WKUP，用于MCU在Standby模式下，进行唤醒；

Timebase Source：

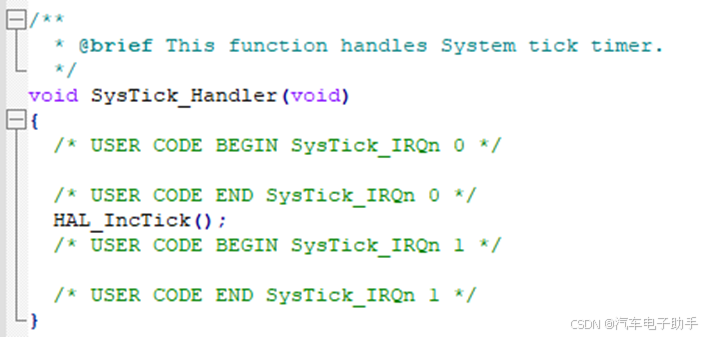

一般情况下，默认为SysTick（嘀嗒定时器），即直接放在SysTick_Handler()中断服务函数中，也就是下面的HAL_IncTick()函数。HAL的时基，即HAL库中的uwTick，用于实现HAL_Delay()以及作为各种timeout时钟的基准。

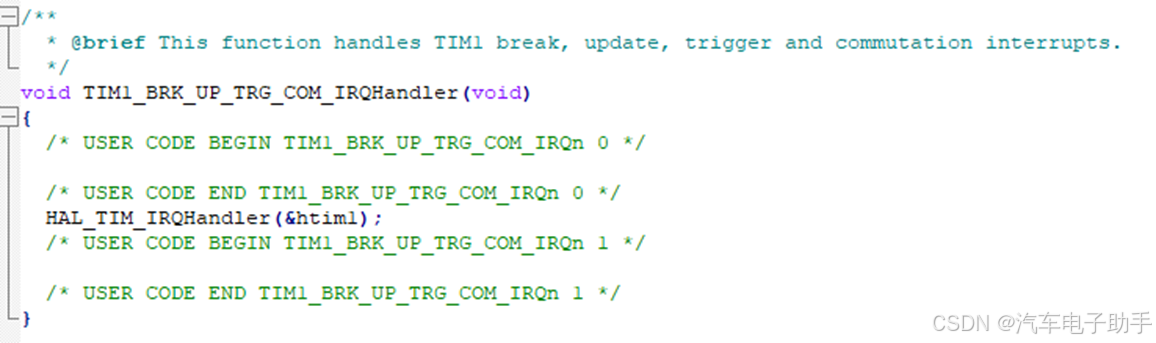

Timebase Source选择TIM时，HAL的时基放到了TIM的中断函数中处理。

注意：在使用FreeRTOS时，不要使用 SysTick（滴答定时器）作为HAL的时基，因为FreeRTOS要用，建议换一个。

3 Clock Configuration配置

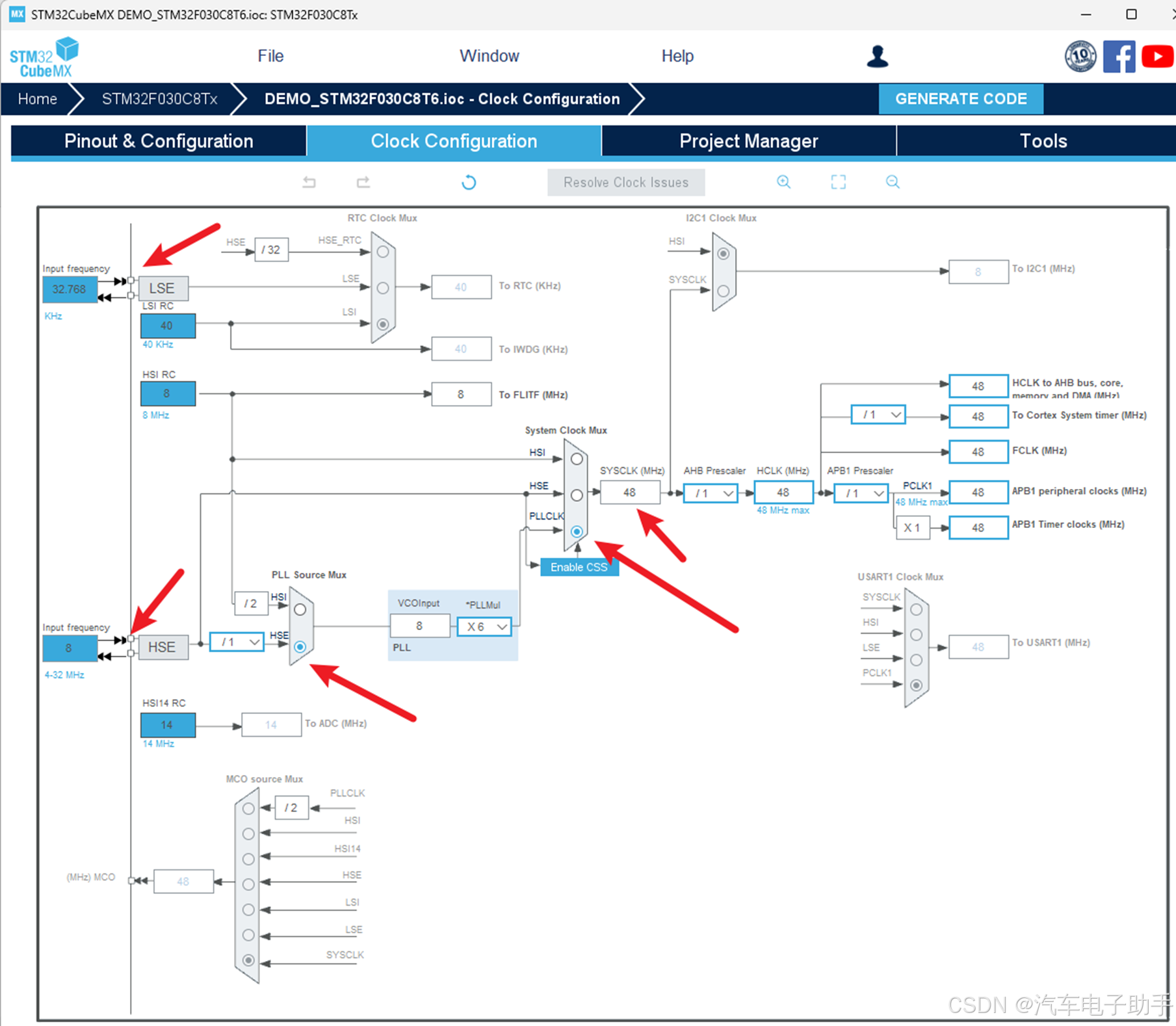

启用PLLCLK，且STM32F0最大时钟为48Mhz。

4 生成代码

单击GENERATE CODE，生成代码。

/**
  * @brief  The application entry point.
  * @retval int
  */
int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}
