认识STM32最小系统

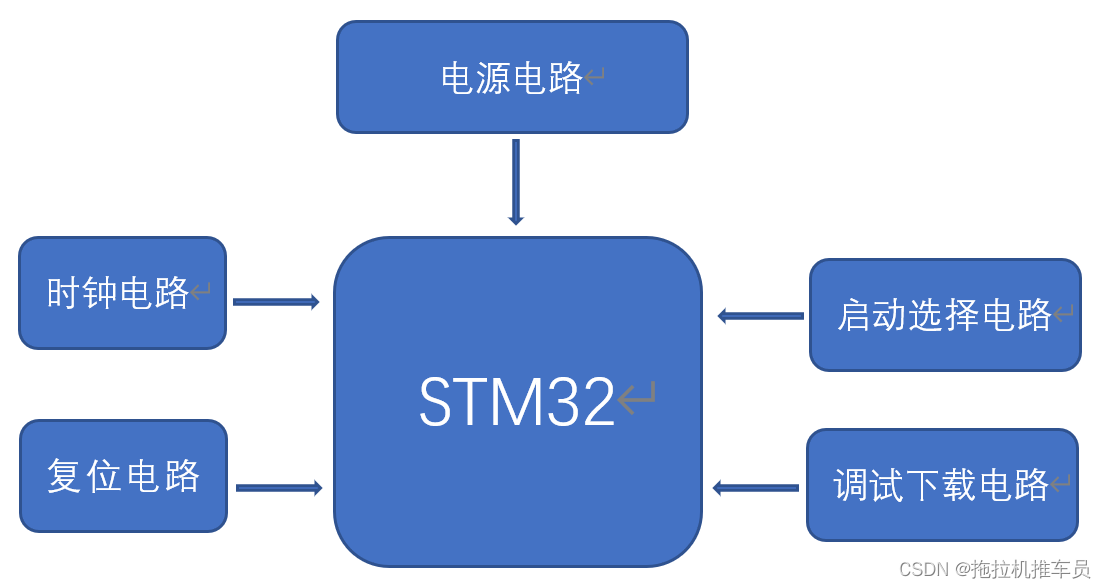

一 STM32最小系统构成。咋听可能有点迷糊。其实大可不必，最小系统，顾名思义：最小系统就是能使STM32运行起来的最小组成单位，这并没有什么玄乎。如下图，STM32最小组成系统有STM32芯片、电源电路、时钟电路、复位电路、调试下载电路及启动选择电路组成。

二 最小系统组成之主控：

（1）STM32芯片，这似乎没啥好说，只要是STM32家族成员中一员即可。

三  最小系统组成之电源电路：

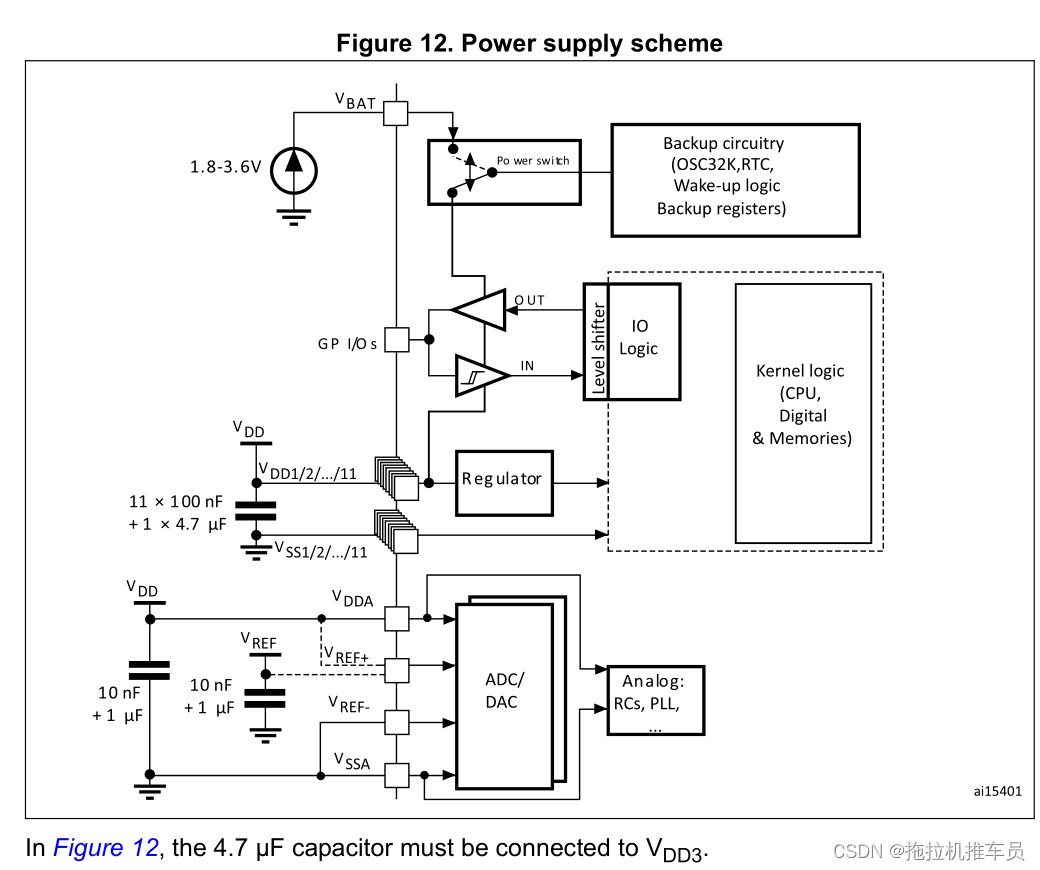

（1）电源电路，正所谓人是铁，饭是刚，要干活人就得吃饭，芯片也如此，芯片需要稳定的电源激励方可正常工作。下图是STM32电源架构图。

        VDD:标准工作电压，一般称为数字电源。

        AVDD：模拟电压，常见用于ADC、DAC供电。

        VREF：参考电压，一般为ADC、DAC作参考。

        VBAT：备分电路供电，用于RTC及备份寄存器供电，如VDD掉电后，RTC继续即时及保存
