【嵌入式烧录/刷写文件】-1.6-剪切/保留Motorola S-record(S19/SREC/mot/SX)文件中指定地址范围内的数据

案例背景：

有如下一段S19文件，保留地址范围0x9140-0x91BF内的数据，删除地址范围0x9140-0x91BF外的数据。

S0110000486578766965772056312E30352EA6
S123910058595A5B5C5D5E5F606162636465666768696A6B6C6D6E6F70717273747576775B
S123912078797A7B7C7D7E7F808182838485868788898A8B8C8D8E8F90919293949596973B
S123914098999A9B9C9D9E9FA0A1A2A3A4A5A6A7A8A9AAABACADAEAFB0B1B2B3B4B5B6B71B
S1239160B8B9BABBBCBDBEBFC0C1C2C3C4C5C6C7C8C9CACBCCCDCECFD0D1D2D3D4D5D6D7FB
S1239180D8D9DADBDCDDDEDFE0E1E2E3E4E5E6E7E8E9EAEBECEDEEEFF0F1F2F3F4F5F6F7DB
S12391A0F8F9FAFBFCFDFEFF000102030405060708090A0B0C0D0E0F1011121314151617BB
S12391C018191A1B1C1D1E1F202122232425262728292A2B2C2D2E2F30313233343536379B
S10B91E038393A3B3C3D3E3FA7
S9030000FC

注意：该篇与博文“【嵌入式烧录/刷写文件】-1.3-删除/修改Motorola S-record(S19/SREC/mot/SX)文件中指定地址范围内的数据https://blog.youkuaiyun.com/qfmzhu/article/details/130663106”的第1章节相似。

目录

1 使用Vector HexView工具“保留”S19文件指定地址范围数据

1.1 “自动”完成保留/删除

1.2 “手动”完成保留/删除

1.3 Command line命令行说明

2 案例应用

结尾

---

优质博文推荐阅读（单击下方链接，即可跳转）：

点击返回「《Autosar从入门到精通-实战篇》总目录」

点击返回「《Autosar_BSW高阶配置》总目录」

点击返回《嵌入式硬件/软件开发刷写/烧录文件》专栏

1 使用Vector HexView工具“保留”S19文件指定地址范围数据

1.1 “自动”完成保留/删除

基于批处理Bat（如下图中的Address_range_reduction.bat）调用HexView工具提供的Command line，通过该脚本来实现S19文件（Application.s19）的保留指定地址范围内的数据，删除指定地址范围外的数据。将该脚本集成开发环境IDE（CodeWarrior，S32K DS，Davinci，EB Tresos，ETAS…）中，即可自动实现。见图1-1。

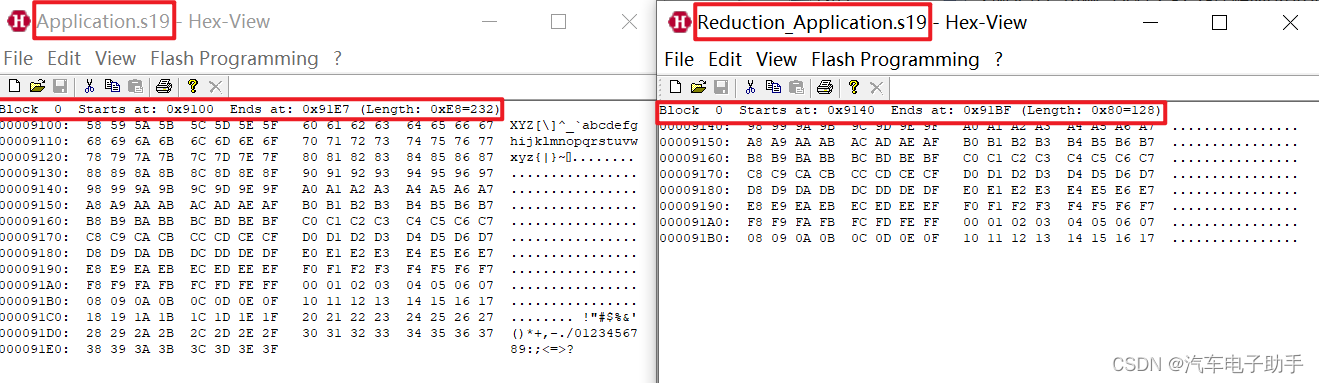

图1-1

Application.s19摘录：

S0110000486578766965772056312E30352EA6
S123910058595A5B5C5D5E5F606162636465666768696A6B6C6D6E6F70717273747576775B
S123912078797A7B7C7D7E7F808182838485868788898A8B8C8D8E8F90919293949596973B
S123914098999A9B9C9D9E9FA0A1A2A3A4A5A6A7A8A9AAABACADAEAFB0B1B2B3B4B5B6B71B
S1239160B8B9BABBBCBDBEBFC0C1C2C3C4C5C6C7C8C9CACBCCCDCECFD0D1D2D3D4D5D6D7FB
S1239180D8D9DADBDCDDDEDFE0E1E2E3E4E5E6E7E8E9EAEBECEDEEEFF0F1F2F3F4F5F6F7DB
S12391A0F8F9FAFBFCFDFEFF000102030405060708090A0B0C0D0E0F1011121314151617BB
S12391C018191A1B1C1D1E1F202122232425262728292A2B2C2D2E2F30313233343536379B
S10B91E038393A3B3C3D3E3FA7
S9030000FC

Address_range_reduction.bat摘录：

@echo off

Rem Path to the executable exe of the Vector HexView tool on your PC
set "HexViewPath=D:\Reduction_S19\HexView\hexview.exe"

Rem Filled input file Input_S19_File
set "Input_S19_File=D:\Reduction_S19\Application.s19"

Rem The output file Output_S19_File after filling
set "Output_S19_File=D:\Reduction_S19\Reduction_Application.s19"

Rem Call the command line provided by the HexView tool to retain the data of the specified address segment in the Input_S19_File file.
%HexViewPath% %Input_S19_File% /S /AR:0x9140-0x91BF /XS:32 -o %Output_S19_File%

运行该批处理Address_range_reduction.bat，即可得到保留指定地址范围（0x9140-0x91BF）数据后的Reduction_Application.s19文件。

1.2 “手动”完成保留/删除

该过程在Vector Hexview中不支持直接手动操作。

1.3 Command line命令行说明

/AR:’range’1      加载一个有限的数据范围。

range是一个地址范围，可以用两种方式指定：用开始地址和长度，用逗号隔开，或者用开始地址和结束地址，用减号隔开。

2 案例应用

应用1：合并两个S19文件前，处理对应的S19文件：保留对应文件地址段内的数据，删除对应文件地址段外的数据。处理完文件后，再进行合并；

应用2：提取S19文件中指定地址段信息

命令行摘自“ReferenceManual_HexView.pdf”文件。
