目录

1 DAQ模式-观测一个信号

2 DAQ模式-观测两个信号

3 DAQ模式-观测多个信号

4、报文注释

4.1 0x14-Get Size of DAQ list获取DAQ列表的大小

4.2 0x15-Set DAQ list pointer设置DAQ列表指针

4.3 0x16-Write DAQ list entry写入DAQ列表条目

4.4 0x06-Start / Stop Data transmission启动/停止数据传输

4.5 0x08-Start / Stop Synchronised Data transmission启动/停止同步数据传输

5 结尾



关键字：

CCP：Can Calibration Protocol

CRO：Command Receive Object

DTO：Data Transmission Object

DAQ：Data Acquisition



本文旨在帮助大家理解CCP中DAQ通信过程。



相关推荐阅读（点击下方5个链接即可）：

1、如何使用CANape实现XCP/CCP“Measurement测量”和“Calibration标定”变量

2、如何使用CANape查看CAN Message ID和Signal信号

3、【图解CCP协议的CAN通信过程】-1_打开关闭CANape软件过程

4、【图解CCP协议的CAN通信过程】-2_Polling通信观测变量/信号

5、【图解CCP协议的CAN通信过程】-4_Calibration标定过程



ASAM MCD-1 CCP是在标定工具（如CANape,INCA..）和ECU之间定义了CAN特定的标定协议。本文旨在帮助大家理解CCP的通信过程（如果有选择，ASAM建议使用ASAM MCD-1 XCP）。

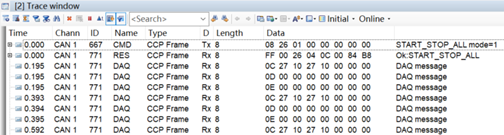

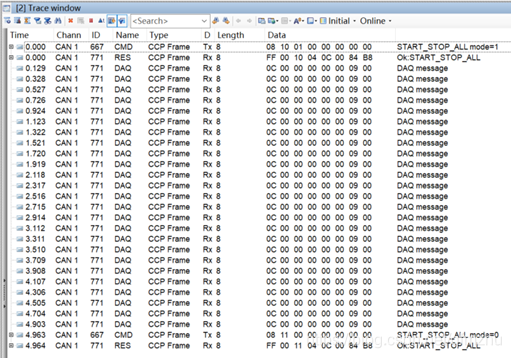

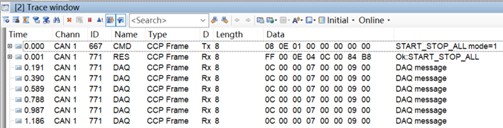

打开CANape软件，点击Start按钮后，截取到的CAN报文；



1 DAQ模式-观测一个信号

      UBYTE NO_COMPU_METHOD 0 0 0 255

      ECU_ADDRESS 0x288C

。。。。。。

 301.886213 1  667     Rx   d 8 14 08 03 00 00 00 07 71
 301.886659 1  771     Rx   d 8 FF 00 08 04 0C 00 84 B8

 301.887015 1  667     Rx   d 8 15 09 03 00 00 00 00 00
 301.887483 1  771     Rx   d 8 FF 00 09 04 0C 00 84 B8

 301.887815 1  667     Rx   d 8 16 0A 01 00 00 00 28 8C
 301.888287 1  771     Rx   d 8 FF 00 0A 04 0C 00 84 B8

 301.888649 1  667     Rx   d 8 06 0B 02 03 00 03 00 01
 301.889022 1  771     Rx   d 8 FF 00 0B 04 0C 00 84 B8

 302.151801 1  667     Rx   d 8 08 0C 01 00 00 00 00 00
 302.152174 1  771     Rx   d 8 FF 00 0C 04 0C 00 84 B8

 302.156764 1  771     Rx   d 8 0C 00 F9 07 00 00 09 00
 302.355716 1  771     Rx   d 8 0C 00 F9 07 00 00 09 00
 302.554677 1  771     Rx   d 8 0C 00 F9 07 00 00 09 00
 302.753621 1  771     Rx   d 8 0C 00 F9 07 00 00 09 00
 302.952545 1  771     Rx   d 8 0C 00 F9 07 00 00 09 00

。。。。。。

 314.692031 1  771     Rx   d 8 0C 00 F9 07 00 00 09 00
 314.890990 1  771     Rx   d 8 0C 00 F9 07 00 00 09 00

 315.038318 1  667     Rx   d 8 08 0D 00 00 00 00 00 00
 315.038690 1  771     Rx   d 8 FF 00 0D 04 0C 00 84 B8



      UWORD NO_COMPU_METHOD  0 0 0 127

      ECU_ADDRESS 0x2888

   9.763345 1  667             Rx   d 8 14 08 03 00 00 00 07 71
   9.763791 1  771             Rx   d 8 FF 00 08 04 0C 00 84 B8

   9.764646 1  667             Rx   d 8 15 09 03 00 00 00 00 00
   9.765012 1  771             Rx   d 8 FF 00 09 04 0C 00 84 B8

   9.766013 1  667             Rx   d 8 16 0A 01 00 00 00 28 88
   9.766727 1  771             Rx   d 8 FF 00 0A 04 0C 00 84 B8

   9.767139 1  667             Rx   d 8 15 0B 03 00 01 00 00 00
   9.767613 1  771             Rx   d 8 FF 00 0B 04 0C 00 84 B8

   9.768101 1  667             Rx   d 8 16 0C 01 00 00 00 28 89
   9.768574 1  771             Rx   d 8 FF 00 0C 04 0C 00 84 B8

   9.768916 1  667             Rx   d 8 06 0D 02 03 00 03 00 01
   9.769623 1  771             Rx   d 8 FF 00 0D 04 0C 00 84 B8

  10.025425 1  667             Rx   d 8 08 0E 01 00 00 00 00 00
  10.025796 1  771             Rx   d 8 FF 00 0E 04 0C 00 84 B8

  10.196171 1  771             Rx   d 8 0C 27 10 07 00 00 09 00
  10.395177 1  771             Rx   d 8 0C 27 10 07 00 00 09 00
  10.594180 1  771             Rx   d 8 0C 27 10 07 00 00 09 00
  10.793174 1  771             Rx   d 8 0C 27 10 07 00 00 09 00
  10.992188 1  771             Rx   d 8 0C 27 10 07 00 00 09 00

。。。。。。

  12.783187 1  771             Rx   d 8 0C 27 10 07 00 00 09 00
  12.982188 1  771             Rx   d 8 0C 27 10 07 00 00 09 00
  13.181187 1  771             Rx   d 8 0C 27 10 07 00 00 09 00

  13.247968 1  667             Rx   d 8 08 0F 00 00 00 00 00 00
  13.248337 1  771             Rx   d 8 FF 00 0F 04 0C 00 84 B8

      ULONG NO_COMPU_METHOD 0 0 0 4294967295

      ECU_ADDRESS 0x288E

  76.905869 1  667             Rx   d 8 14 06 03 00 00 00 07 71
  76.906591 1  771             Rx   d 8 FF 00 06 04 0C 00 84 B8

  76.907025 1  667             Rx   d 8 15 07 03 00 00 00 00 00
  76.907496 1  771             Rx   d 8 FF 00 07 04 0C 00 84 B8

  76.908491 1  667             Rx   d 8 16 08 01 00 00 00 28 8E
  76.908862 1  771             Rx   d 8 FF 00 08 04 0C 00 84 B8

  76.909338 1  667             Rx   d 8 15 09 03 00 01 00 00 00
  76.909702 1  771             Rx   d 8 FF 00 09 04 0C 00 84 B8

  76.910547 1  667             Rx   d 8 16 0A 01 00 00 00 28 8F
  76.910913 1  771             Rx   d 8 FF 00 0A 04 0C 00 84 B8

  76.911407 1  667             Rx   d 8 15 0B 03 00 02 00 00 00
  76.911778 1  771             Rx   d 8 FF 00 0B 04 0C 00 84 B8

  76.912390 1  667             Rx   d 8 16 0C 01 00 00 00 28 90
  76.912792 1  771             Rx   d 8 FF 00 0C 04 0C 00 84 B8

  76.913407 1  667             Rx   d 8 15 0D 03 00 03 00 00 00
  76.913791 1  771             Rx   d 8 FF 00 0D 04 0C 00 84 B8

  76.914167 1  667             Rx   d 8 16 0E 01 00 00 00 28 91
  76.914645 1  771             Rx   d 8 FF 00 0E 04 0C 00 84 B8

  76.915359 1  667             Rx   d 8 06 0F 02 03 00 03 00 01
  76.915727 1  771             Rx   d 8 FF 00 0F 04 0C 00 84 B8

  77.183248 1  667             Rx   d 8 08 10 01 00 00 00 00 00
  77.183718 1  771             Rx   d 8 FF 00 10 04 0C 00 84 B8

  77.312004 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  77.510927 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  77.709850 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  77.908785 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
。。。。。。
  81.688168 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  81.887108 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  82.086039 1  771             Rx   d 8 0C 00 00 00 00 00 09 00

  82.146356 1  667             Rx   d 8 08 11 00 00 00 00 00 00
  82.146826 1  771             Rx   d 8 FF 00 11 04 0C 00 84 B8





2 DAQ模式-观测两个信号

      UBYTE NO_COMPU_METHOD 0 0 0 255

      ECU_ADDRESS 0x288C

      UBYTE NO_COMPU_METHOD 0 0 0 255

      ECU_ADDRESS 0x288D

。。。。。。

 108.392489 1  667     Rx   d 8 14 08 03 00 00 00 07 71
 108.392959 1  771     Rx   d 8 FF 00 08 04 0C 00 84 B8

 108.393437 1  667     Rx   d 8 15 09 03 00 00 00 00 00
 108.393804 1  771     Rx   d 8 FF 00 09 04 0C 00 84 B8

 108.394526 1  667     Rx   d 8 16 0A 01 00 00 00 28 8C
 108.394893 1  771     Rx   d 8 FF 00 0A 04 0C 00 84 B8

 108.395371 1  667     Rx   d 8 15 0B 03 00 01 00 00 00
 108.395740 1  771     Rx   d 8 FF 00 0B 04 0C 00 84 B8

 108.396456 1  667     Rx   d 8 16 0C 01 00 00 00 28 8D
 108.396823 1  771     Rx   d 8 FF 00 0C 04 0C 00 84 B8

 108.397301 1  667     Rx   d 8 06 0D 02 03 00 03 00 01
 108.397674 1  771     Rx   d 8 FF 00 0D 04 0C 00 84 B8

 108.663354 1  667     Rx   d 8 08 0E 01 00 00 00 00 00
 108.664071 1  771     Rx   d 8 FF 00 0E 04 0C 00 84 B8

 108.854698 1  771     Rx   d 8 0C 00 00 07 00 00 09 00
 109.053706 1  771     Rx   d 8 0C 00 00 07 00 00 09 00
 109.252722 1  771     Rx   d 8 0C 00 00 07 00 00 09 00
 109.451738 1  771     Rx   d 8 0C 00 00 07 00 00 09 00
 109.650765 1  771     Rx   d 8 0C 00 00 07 00 00 09 00

。。。。。。

117.212910 1  771     Rx   d 8 0C 00 00 07 00 00 09 00
 117.411919 1  771     Rx   d 8 0C 00 00 07 00 00 09 00
 117.610933 1  771     Rx   d 8 0C 00 00 07 00 00 09 00
 117.809959 1  771     Rx   d 8 0C 00 00 07 00 00 09 00
 118.009011 1  771     Rx   d 8 0C 00 00 07 00 00 09 00

 118.122687 1  667     Rx   d 8 08 0F 00 00 00 00 00 00
 118.123092 1  771     Rx   d 8 FF 00 0F 04 0C 00 84 B8

      UBYTE NO_COMPU_METHOD 0 0 0 255

      ECU_ADDRESS 0x288C

      ULONG NO_COMPU_METHOD 0 0 0 4294967295

      ECU_ADDRESS 0x288E

。。。。。。

  14.691583 1  667             Rx   d 8 14 08 03 00 00 00 07 71
  14.692052 1  771             Rx   d 8 FF 00 08 04 0C 00 84 B8

  14.692562 1  667             Rx   d 8 15 09 03 00 00 00 00 00
  14.693264 1  771             Rx   d 8 FF 00 09 04 0C 00 84 B8

  14.693877 1  667             Rx   d 8 16 0A 01 00 00 00 28 8E
  14.694243 1  771             Rx   d 8 FF 00 0A 04 0C 00 84 B8

  14.695130 1  667             Rx   d 8 15 0B 03 00 01 00 00 00
  14.695496 1  771             Rx   d 8 FF 00 0B 04 0C 00 84 B8

  14.696019 1  667             Rx   d 8 16 0C 01 00 00 00 28 8F
  14.696386 1  771             Rx   d 8 FF 00 0C 04 0C 00 84 B8

  14.696728 1  667             Rx   d 8 15 0D 03 00 02 00 00 00
  14.697444 1  771             Rx   d 8 FF 00 0D 04 0C 00 84 B8

  14.698162 1  667             Rx   d 8 16 0E 01 00 00 00 28 90
  14.698526 1  771             Rx   d 8 FF 00 0E 04 0C 00 84 B8

  14.699299 1  667             Rx   d 8 15 0F 03 00 03 00 00 00
  14.699664 1  771             Rx   d 8 FF 00 0F 04 0C 00 84 B8

  14.700142 1  667             Rx   d 8 16 10 01 00 00 00 28 91
  14.700509 1  771             Rx   d 8 FF 00 10 04 0C 00 84 B8

  14.700984 1  667             Rx   d 8 15 11 03 00 04 00 00 00
  14.701353 1  771             Rx   d 8 FF 00 11 04 0C 00 84 B8

  14.701944 1  667             Rx   d 8 16 12 01 00 00 00 28 8C
  14.702310 1  771             Rx   d 8 FF 00 12 04 0C 00 84 B8

  14.703159 1  667             Rx   d 8 06 13 02 03 00 03 00 01
  14.703532 1  771             Rx   d 8 FF 00 13 04 0C 00 84 B8

  14.959591 1  667             Rx   d 8 08 14 01 00 00 00 00 00
  14.959964 1  771             Rx   d 8 FF 00 14 04 0C 00 84 B8

  14.968374 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  15.167301 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  15.366214 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  15.565165 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  15.764094 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  15.963010 1  771             Rx   d 8 0C 00 00 00 00 00 09 00

。。。。。。

  23.124675 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  23.323587 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  23.522511 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  23.721446 1  771             Rx   d 8 0C 00 00 00 00 00 09 00
  23.920401 1  771             Rx   d 8 0C 00 00 00 00 00 09 00

  24.073846 1  667             Rx   d 8 08 15 00 00 00 00 00 00
  24.074224 1  771             Rx   d 8 FF 00 15 04 0C 00 84 B8





3 DAQ模式-观测多个信号

      UBYTE NO_COMPU_METHOD 0 0 0 255

      ECU_ADDRESS 0x288C

      ULONG NO_COMPU_METHOD 0 0 0 4294967295

      ECU_ADDRESS 0x288E

      ULONG NO_COMPU_METHOD 0 0 0 4294967295

      ECU_ADDRESS 0x2892

      UBYTE NO_COMPU_METHOD 0 0 0 255

      ECU_ADDRESS 0x288D

      UWORD snap_shot_m_soh_p.Conversion 0 0 0 127

      ECU_ADDRESS 0x2888

      UWORD snap_shot_m_soh_q.Conversion 0 0 0 127

      ECU_ADDRESS 0x288A

。。。。。。

   3.340413 1  667     Rx   d 8 14 08 03 00 00 00 07 71
   3.340887 1  771     Rx   d 8 FF 00 08 04 0C 00 84 B8

   3.341447 1  667     Rx   d 8 15 09 03 00 00 00 00 00
   3.341917 1  771     Rx   d 8 FF 00 09 04 0C 00 84 B8

   3.342407 1  667     Rx   d 8 16 0A 01 00 00 00 28 88
   3.342878 1  771     Rx   d 8 FF 00 0A 04 0C 00 84 B8

   3.343460 1  667     Rx   d 8 15 0B 03 00 01 00 00 00
   3.344164 1  771     Rx   d 8 FF 00 0B 04 0C 00 84 B8

   3.344907 1  667     Rx   d 8 16 0C 01 00 00 00 28 89
   3.345274 1  771     Rx   d 8 FF 00 0C 04 0C 00 84 B8

   3.346155 1  667     Rx   d 8 15 0D 03 00 02 00 00 00
   3.346525 1  771     Rx   d 8 FF 00 0D 04 0C 00 84 B8

   3.346995 1  667     Rx   d 8 16 0E 01 00 00 00 28 8A
   3.347360 1  771     Rx   d 8 FF 00 0E 04 0C 00 84 B8

   3.348208 1  667     Rx   d 8 15 0F 03 00 03 00 00 00
   3.348573 1  771     Rx   d 8 FF 00 0F 04 0C 00 84 B8

   3.349048 1  667     Rx   d 8 16 10 01 00 00 00 28 8B
   3.349415 1  771     Rx   d 8 FF 00 10 04 0C 00 84 B8

   3.349849 1  667     Rx   d 8 15 11 03 00 04 00 00 00
   3.350558 1  771     Rx   d 8 FF 00 11 04 0C 00 84 B8

   3.351030 1  667     Rx   d 8 16 12 01 00 00 00 28 8C
   3.351397 1  771     Rx   d 8 FF 00 12 04 0C 00 84 B8

   3.352000 1  667     Rx   d 8 15 13 03 00 05 00 00 00
   3.352368 1  771     Rx   d 8 FF 00 13 04 0C 00 84 B8

   3.352967 1  667     Rx   d 8 16 14 01 00 00 00 28 8D
   3.353334 1  771     Rx   d 8 FF 00 14 04 0C 00 84 B8

   3.353652 1  667     Rx   d 8 15 15 03 01 00 00 00 00
   3.354355 1  771     Rx   d 8 FF 00 15 04 0C 00 84 B8

   3.354899 1  667     Rx   d 8 16 16 01 00 00 00 28 8E
   3.355265 1  771     Rx   d 8 FF 00 16 04 0C 00 84 B8

   3.356124 1  667     Rx   d 8 15 17 03 01 01 00 00 00
   3.356488 1  771     Rx   d 8 FF 00 17 04 0C 00 84 B8

   3.356962 1  667     Rx   d 8 16 18 01 00 00 00 28 8F
   3.357328 1  771     Rx   d 8 FF 00 18 04 0C 00 84 B8

   3.357644 1  667     Rx   d 8 15 19 03 01 02 00 00 00
   3.358358 1  771     Rx   d 8 FF 00 19 04 0C 00 84 B8

   3.358903 1  667     Rx   d 8 16 1A 01 00 00 00 28 90
   3.359270 1  771     Rx   d 8 FF 00 1A 04 0C 00 84 B8

   3.359624 1  667     Rx   d 8 15 1B 03 01 03 00 00 00
   3.360329 1  771     Rx   d 8 FF 00 1B 04 0C 00 84 B8

   3.360617 1  667     Rx   d 8 16 1C 01 00 00 00 28 91
   3.361083 1  771     Rx   d 8 FF 00 1C 04 0C 00 84 B8

   3.361423 1  667     Rx   d 8 15 1D 03 02 00 00 00 00
   3.361893 1  771     Rx   d 8 FF 00 1D 04 0C 00 84 B8

   3.362253 1  667     Rx   d 8 16 1E 01 00 00 00 28 92
   3.362625 1  771     Rx   d 8 FF 00 1E 04 0C 00 84 B8

   3.363103 1  667     Rx   d 8 15 1F 03 02 01 00 00 00
   3.363470 1  771     Rx   d 8 FF 00 1F 04 0C 00 84 B8

   3.364175 1  667     Rx   d 8 16 20 01 00 00 00 28 93
   3.364544 1  771     Rx   d 8 FF 00 20 04 0C 00 84 B8

   3.365034 1  667     Rx   d 8 15 21 03 02 02 00 00 00
   3.365403 1  771     Rx   d 8 FF 00 21 04 0C 00 84 B8

   3.366194 1  667     Rx   d 8 16 22 01 00 00 00 28 94
   3.366559 1  771     Rx   d 8 FF 00 22 04 0C 00 84 B8

   3.367034 1  667     Rx   d 8 15 23 03 02 03 00 00 00
   3.367411 1  771     Rx   d 8 FF 00 23 04 0C 00 84 B8

   3.368121 1  667     Rx   d 8 16 24 01 00 00 00 28 95
   3.368485 1  771     Rx   d 8 FF 00 24 04 0C 00 84 B8

   3.368961 1  667     Rx   d 8 06 25 02 03 02 03 00 01
   3.369358 1  771     Rx   d 8 FF 00 25 04 0C 00 84 B8

   3.643724 1  667     Rx   d 8 08 26 01 00 00 00 00 00
   3.644098 1  771     Rx   d 8 FF 00 26 04 0C 00 84 B8

   3.838218 1  771             Rx   d 8 0C 27 10 27 10 00 00 00
   3.838463 1  771             Rx   d 8 0D 00 00 00 00 00 00 00
   3.838941 1  771             Rx   d 8 0E 00 00 00 00 00 00 00
   4.037150 1  771             Rx   d 8 0C 27 10 27 10 00 00 00
   4.037396 1  771             Rx   d 8 0D 00 00 00 00 00 00 00
   4.038351 1  771             Rx   d 8 0E 00 00 00 00 00 00 00
   4.236077 1  771             Rx   d 8 0C 27 10 27 10 00 00 00
   4.236323 1  771             Rx   d 8 0D 00 00 00 00 00 00 00
   4.236801 1  771             Rx   d 8 0E 00 00 00 00 00 00 00
   4.435009 1  771             Rx   d 8 0C 27 10 27 10 00 00 00
   4.435254 1  771             Rx   d 8 0D 00 00 00 00 00 00 00
   4.436218 1  771             Rx   d 8 0E 00 00 00 00 00 00 00
   4.633940 1  771             Rx   d 8 0C 27 10 27 10 00 00 00
   4.634186 1  771             Rx   d 8 0D 00 00 00 00 00 00 00
   4.634665 1  771             Rx   d 8 0E 00 00 00 00 00 00 00
。。。。。。
   7.219991 1  771             Rx   d 8 0C 27 10 27 10 00 00 00
   7.220237 1  771             Rx   d 8 0D 00 00 00 00 00 00 00
   7.220713 1  771             Rx   d 8 0E 00 00 00 00 00 00 00
   7.418911 1  771             Rx   d 8 0C 27 10 27 10 00 00 00
   7.419156 1  771             Rx   d 8 0D 00 00 00 00 00 00 00
   7.419636 1  771             Rx   d 8 0E 00 00 00 00 00 00 00

   7.607082 1  667             Rx   d 8 08 27 00 00 00 00 00 00
   7.607454 1  771             Rx   d 8 FF 00 27 04 0C 00 84 B8



4、报文注释

4.1 0x14-Get Size of DAQ list获取DAQ列表的大小

301.886213 1  667     Rx   d 8 14 08 03 00 00 00 07 71
301.886659 1  771     Rx   d 8 FF 00 08 04 0C 00 84 B8



CTO请求报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Command Code = GET_DAQ_SIZE 0x14

命令代码= GET_DAQ_SIZE 0x14

14

1

byte

Command Counter = CTR

命令计数器

08

2

byte

DAQ list number (0,1,...)

DAQ列表编号（0,1，...）

03

3

byte

don't care

无关



4~7

unsigned long

CAN Identifier of DTO dedicated to list number

专用于DTO列表号的CAN标识符

00 00 07 71



DTO响应报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Packet ID: 0xFF

包标识：0xFF

FF

1

byte

Command Return Code

命令返回码

00

2

byte

Command Counter = CTR

命令计数器

08

3

byte

DAQ list size (= number of ODTs in this list)

DAQ列表大小（=此列表中的ODT数量）

04

4

byte

First PID of DAQ list

DAQ列表的第一个PID

0C

5~7

bytes

don't care

无关





4.2 0x15-Set DAQ list pointer设置DAQ列表指针


301.887015 1  667     Rx   d 8 15 09 03 00 00 00 00 00
301.887483 1  771     Rx   d 8 FF 00 09 04 0C 00 84 B8

76.907025 1  667      Rx   d 8 15 07 03 00 00 00 00 00
76.907496 1  771      Rx   d 8 FF 00 07 04 0C 00 84 B8
76.909338 1  667      Rx   d 8 15 09 03 00 01 00 00 00
76.909702 1  771      Rx   d 8 FF 00 09 04 0C 00 84 B8
76.911407 1  667      Rx   d 8 15 0B 03 00 02 00 00 00
76.911778 1  771      Rx   d 8 FF 00 0B 04 0C 00 84 B8
76.913407 1  667      Rx   d 8 15 0D 03 00 03 00 00 00
76.913791 1  771      Rx   d 8 FF 00 0D 04 0C 00 84 B8



108.393437 1  667      Rx   d 8 15 09 03 00 00 00 00 00
108.393804 1  771      Rx   d 8 FF 00 09 04 0C 00 84 B8
108.395371 1  667      Rx   d 8 15 0B 03 00 01 00 00 00
108.395740 1  771      Rx   d 8 FF 00 0B 04 0C 00 84 B8

  14.692562 1  667     Rx   d 8 15 09 03 00 00 00 00 00
  14.693264 1  771     Rx   d 8 FF 00 09 04 0C 00 84 B8
  14.695130 1  667     Rx   d 8 15 0B 03 00 01 00 00 00
  14.695496 1  771     Rx   d 8 FF 00 0B 04 0C 00 84 B8
  14.696728 1  667     Rx   d 8 15 0D 03 00 02 00 00 00
  14.697444 1  771     Rx   d 8 FF 00 0D 04 0C 00 84 B8
  14.699299 1  667     Rx   d 8 15 0F 03 00 03 00 00 00
  14.699664 1  771     Rx   d 8 FF 00 0F 04 0C 00 84 B8
  14.700984 1  667     Rx   d 8 15 11 03 00 04 00 00 00
  14.701353 1  771     Rx   d 8 FF 00 11 04 0C 00 84 B8


   3.341447 1  667     Rx   d 8 15 09 03 00 00 00 00 00
   3.341917 1  771     Rx   d 8 FF 00 09 04 0C 00 84 B8
   3.343460 1  667     Rx   d 8 15 0B 03 00 01 00 00 00
   3.344164 1  771     Rx   d 8 FF 00 0B 04 0C 00 84 B8
   3.346155 1  667     Rx   d 8 15 0D 03 00 02 00 00 00
   3.346525 1  771     Rx   d 8 FF 00 0D 04 0C 00 84 B8
   3.348208 1  667     Rx   d 8 15 0F 03 00 03 00 00 00
   3.348573 1  771     Rx   d 8 FF 00 0F 04 0C 00 84 B8
   3.349849 1  667     Rx   d 8 15 11 03 00 04 00 00 00
   3.350558 1  771     Rx   d 8 FF 00 11 04 0C 00 84 B8
   3.352000 1  667     Rx   d 8 15 13 03 00 05 00 00 00
   3.352368 1  771     Rx   d 8 FF 00 13 04 0C 00 84 B8
   3.353652 1  667     Rx   d 8 15 15 03 01 00 00 00 00
   3.354355 1  771     Rx   d 8 FF 00 15 04 0C 00 84 B8
   3.356124 1  667     Rx   d 8 15 17 03 01 01 00 00 00
   3.356488 1  771     Rx   d 8 FF 00 17 04 0C 00 84 B8
   3.357644 1  667     Rx   d 8 15 19 03 01 02 00 00 00
   3.358358 1  771     Rx   d 8 FF 00 19 04 0C 00 84 B8
   3.359624 1  667     Rx   d 8 15 1B 03 01 03 00 00 00
   3.360329 1  771     Rx   d 8 FF 00 1B 04 0C 00 84 B8
   3.361423 1  667     Rx   d 8 15 1D 03 02 00 00 00 00
   3.361893 1  771     Rx   d 8 FF 00 1D 04 0C 00 84 B8
   3.363103 1  667     Rx   d 8 15 1F 03 02 01 00 00 00
   3.363470 1  771     Rx   d 8 FF 00 1F 04 0C 00 84 B8
   3.365034 1  667     Rx   d 8 15 21 03 02 02 00 00 00
   3.365403 1  771     Rx   d 8 FF 00 21 04 0C 00 84 B8
   3.367034 1  667     Rx   d 8 15 23 03 02 03 00 00 00
   3.367411 1  771     Rx   d 8 FF 00 23 04 0C 00 84 B8



CTO请求报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Command Code = SET_DAQ_PTR 0x15

命令代码= SET_DAQ_PTR 0x15

15

1

byte

Command Counter = CTR

命令计数器

09

2

byte

DAQ list number (0,1,...)

DAQ列表编号（0,1，...）

03

3

byte

Object Descriptor Table ODT number (0,1,...)

对象描述表ODT编号（0,1，...）

00/01/02…

4

byte

Element number within ODT (0,1,...)

ODT中的元素编号（0,1，...）

00/01/02/03/04/05…

5~7

bytes

don't care

无关





DTO响应报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Packet ID: 0xFF

包标识：0xFF

FF

1

byte

Command Return Code

命令返回码

00

2

byte

Command Counter = CTR

命令计数器

09

3~7

bytes

don't care

无关





4.3 0x16-Write DAQ list entry写入DAQ列表条目

301.887815 1  667     Rx   d 8 16 0A 01 00 00 00 28 8C
301.888287 1  771     Rx   d 8 FF 00 0A 04 0C 00 84 B8


76.908491 1  667     Rx   d 8 16 08 01 00 00 00 28 8E
76.908862 1  771     Rx   d 8 FF 00 08 04 0C 00 84 B8
76.910547 1  667     Rx   d 8 16 0A 01 00 00 00 28 8F
76.910913 1  771     Rx   d 8 FF 00 0A 04 0C 00 84 B8
76.912390 1  667     Rx   d 8 16 0C 01 00 00 00 28 90
76.912792 1  771     Rx   d 8 FF 00 0C 04 0C 00 84 B8
76.914167 1  667     Rx   d 8 16 0E 01 00 00 00 28 91
76.914645 1  771     Rx   d 8 FF 00 0E 04 0C 00 84 B8


108.394526 1  667     Rx   d 8 16 0A 01 00 00 00 28 8C
108.394893 1  771     Rx   d 8 FF 00 0A 04 0C 00 84 B8
108.396456 1  667     Rx   d 8 16 0C 01 00 00 00 28 8D
108.396823 1  771     Rx   d 8 FF 00 0C 04 0C 00 84 B8


14.693877 1  667     Rx   d 8 16 0A 01 00 00 00 28 8E
14.694243 1  771     Rx   d 8 FF 00 0A 04 0C 00 84 B8
14.696019 1  667     Rx   d 8 16 0C 01 00 00 00 28 8F
14.696386 1  771     Rx   d 8 FF 00 0C 04 0C 00 84 B8
14.698162 1  667     Rx   d 8 16 0E 01 00 00 00 28 90
14.698526 1  771     Rx   d 8 FF 00 0E 04 0C 00 84 B8
14.700142 1  667     Rx   d 8 16 10 01 00 00 00 28 91
14.700509 1  771     Rx   d 8 FF 00 10 04 0C 00 84 B8
14.701944 1  667     Rx   d 8 16 12 01 00 00 00 28 8C
14.702310 1  771     Rx   d 8 FF 00 12 04 0C 00 84 B8


3.342407 1  667     Rx   d 8 16 0A 01 00 00 00 28 88
3.342878 1  771     Rx   d 8 FF 00 0A 04 0C 00 84 B8
3.344907 1  667     Rx   d 8 16 0C 01 00 00 00 28 89
3.345274 1  771     Rx   d 8 FF 00 0C 04 0C 00 84 B8
3.346995 1  667     Rx   d 8 16 0E 01 00 00 00 28 8A
3.347360 1  771     Rx   d 8 FF 00 0E 04 0C 00 84 B8
3.349048 1  667     Rx   d 8 16 10 01 00 00 00 28 8B
3.349415 1  771     Rx   d 8 FF 00 10 04 0C 00 84 B8
3.351030 1  667     Rx   d 8 16 12 01 00 00 00 28 8C
3.351397 1  771     Rx   d 8 FF 00 12 04 0C 00 84 B8
3.352967 1  667     Rx   d 8 16 14 01 00 00 00 28 8D
3.353334 1  771     Rx   d 8 FF 00 14 04 0C 00 84 B8
3.354899 1  667     Rx   d 8 16 16 01 00 00 00 28 8E
3.355265 1  771     Rx   d 8 FF 00 16 04 0C 00 84 B8
3.356962 1  667     Rx   d 8 16 18 01 00 00 00 28 8F
3.357328 1  771     Rx   d 8 FF 00 18 04 0C 00 84 B8
3.358903 1  667     Rx   d 8 16 1A 01 00 00 00 28 90
3.359270 1  771     Rx   d 8 FF 00 1A 04 0C 00 84 B8
3.360617 1  667     Rx   d 8 16 1C 01 00 00 00 28 91
3.361083 1  771     Rx   d 8 FF 00 1C 04 0C 00 84 B8
3.362253 1  667     Rx   d 8 16 1E 01 00 00 00 28 92
3.362625 1  771     Rx   d 8 FF 00 1E 04 0C 00 84 B8
3.364175 1  667     Rx   d 8 16 20 01 00 00 00 28 93
3.364544 1  771     Rx   d 8 FF 00 20 04 0C 00 84 B8
3.366194 1  667     Rx   d 8 16 22 01 00 00 00 28 94
3.366559 1  771     Rx   d 8 FF 00 22 04 0C 00 84 B8
3.368121 1  667     Rx   d 8 16 24 01 00 00 00 28 95
3.368485 1  771     Rx   d 8 FF 00 24 04 0C 00 84 B8



CTO请求报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Command Code = WRITE_DAQ 0x16

命令代码= WRITE_DAQ 0x16

16

1

byte

Command Counter = CTR

命令计数器

0A

2

byte

Size of DAQ element in bytes { 1, 2, 4 }

DAQ元素的大小，以字节为单位{1，2，4}

01

3

byte

Address extension of DAQ element

DAQ元素的地址扩展

00

4…7

unsigned long

Address of DAQ element

DAQ元素的地址

00002888



DTO响应报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Packet ID: 0xFF

包标识：0xFF

FF

1

byte

Command Return Code

命令返回码

00

2

byte

Command Counter = CTR

命令计数器

0A

3~7

bytes

don't care

无关





4.4 0x06-Start / Stop Data transmission启动/停止数据传输


301.888649 1  667     Rx   d 8 06 0B 02 03 00 03 00 01
301.889022 1  771     Rx   d 8 FF 00 0B 04 0C 00 84 B8

OR

3.368961 1  667      Rx   d 8 06 25 02 03 02 03 00 01
3.369358 1  771      Rx   d 8 FF 00 25 04 0C 00 84 B8



CTO请求报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Command Code = START_STOP 0x06

命令代码= START_STOP 0x06

06

1

byte

Command Counter = CTR

命令计数器

0B

2

byte

Mode : start / stop / prepare data transmission

模式：开始/停止/准备数据传输

02

3

byte

DAQ list number

DAQ列表编号

03

4

byte

Last ODT number

最后的ODT编号

00/02

5

byte

Event Channel No.

事件通道号

03

6~7

word

Transmission rate prescaler

传输速率预分频器

0001



DTO响应报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Packet ID: 0xFF

包标识：0xFF

FF

1

byte

Command Return Code

命令返回码

00

2

byte

Command Counter = CTR

命令计数器

0B

3~7

bytes

don't care

无关





4.5 0x08-Start / Stop Synchronised Data transmission启动/停止同步数据传输


302.151801 1  667     Rx   d 8 08 0C 01 00 00 00 00 00
302.152174 1  771     Rx   d 8 FF 00 0C 04 0C 00 84 B8

AND

315.038318 1  667     Rx   d 8 08 0D 00 00 00 00 00 00
315.038690 1  771     Rx   d 8 FF 00 0D 04 0C 00 84 B8



CTO请求报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Command Code = START_STOP 0x08

命令代码= START_STOP 0x08

08

1

byte

Command Counter = CTR

命令计数器

0C

2

byte

0x00 stops, 0x01 starts data transmission

0x00停止，0x01开始数据传输

01/00

3~7

byte

don't care

无关





DTO响应报文格式：

Position(Byte)

Type

Description

Log报文

0

byte

Packet ID: 0xFF

包标识：0xFF

FF

1

byte

Command Return Code

命令返回码

00

2

byte

Command Counter = CTR

命令计数器

0C

3~7

bytes

don't care

无关





相关推荐阅读（点击下方两个链接即可）：

1、如何使用CANape实现XCP/CCP“Measurement测量”和“Calibration标定”变量

2、如何使用CANape查看CAN Message ID和Signal信号

3、【图解CCP协议的CAN通信过程】-1_打开关闭CANape软件过程

4、【图解CCP协议的CAN通信过程】-2_Polling通信观测变量/信号

5、【图解CCP协议的CAN通信过程】-4_Calibration标定过程



5 结尾

DAQ通信所需要的主要命令解析和交互过程
wsq119的博客
03-19 3298
DAQ通信所需要的主要命令解析和交互过程 主从设备命令的发送与回复过程： 1、GET_DAQ_SIZE（获取DAQ列表大小） 主设备请求获取特定的DAQ列表中ODT的总数大小，并且清空当前DAQ列表中的数据，为下次DAQ通信做准备； 如果请求的该DAQ不存在，那么从设备会返回ODT个数为0； 该命令具有对请求的且从设备存在的DAQ列表进行初始化； 该命令能终止对请求的且从设备存在的DAQ列...
基于CCP协议的汽车标定系统DAQ模式的实现
01-15
CCP 协议是一种基于 CAN 总线的匹配标定协议。 该协议具有通信可靠、传输速度快、通用性好等特点。本文讨论了一种基于CCP 协议的汽车 ECU 标定系统，并详细介绍了该系统的工作原理、数据采集 机制以及实现方式。
CCP协议 - Polling(查询)模式,DAQ(Data Acquisition Command)模式及在线标定机制分析
陳.CHEN
12-07 7143
本文主要从CCP的两种通信模式及数据分析来阐述主从设备如何基于CCP指令集实现在线标定及内部信号的监控；
CCP标定协议的DAQ详解
u011941262的博客
01-16 2387
CCP的DAQ实现过程分析
标定协议之CCP协议的DAQ模式介绍
WenDao_Engineer的博客
06-26 3326
上一篇介绍了标定数据传输方式有Polling和DAQ两种模式，Polling模式是最基本的一问一答方式，大家都比较容易理解，在此不再赘述，本文将详细介绍一下DAQ模式如何实现。
asam_ae_mcd-1_xcp_v1.0.0.zip_ASAM MCD XCP_ASAM MCD-1 CCP_XCP CCP
07-14
xcp 是ccp的换代版本,用于汽车ecu标定软件的开发
CANape快速入门.ppt-[兼容模式].rar_CANape标定_Canape_XCP/CCP_canape工具_canap
07-15
基于CCP/XCP协议的标定工具使用文档
AN-AMC-1-102_introduction_to_ccp_v2-0.pdf
08-24
AN-AMC-1-102_introduction_to_ccp_v2-0.pdf
CCP-communicate-and-CANape-set.zip_Canape_标定 协议
07-14
介绍车用标定协议，CCP协议，及使用vector的工具CANape建立上位机
ISO_15765-3_ISO15765_ISO15765-3_ISO_15765-3_15765_xcp_
10-01
ISO 15765-3是汽车行业通信标准ISO 15765系列的一部分，主要涉及汽车电子系统中的诊断通信。这个标准是国际标准化组织（ISO）制定的，用于规定车辆诊断信息的传输方式，特别是在车辆网络如CAN（Controller Area ...
基于CCP协议的汽车ECU标定系统DAQ模式的实现.docx
10-31
基于CCP协议的汽车ECU标定系统DAQ模式的实现.docx
CCP协议简介与INCA信息交互详细流程
08-17
详细介绍INCA与ECU之间的信息交互，截取CAN报文，并分析。初学CCP拿去。包括连机、校验、下载、DAQ传输等
CCP之DAQ通信流程
zhang_xiaoqiang的博客
11-06 1996
CCP通信模式 CCP协议中MCD（主设备）与ECU（从设备）的通信可具体分为两种，一种polling模式，另外一种DAQ模式。 polling模式： ????通俗可以理解为一问一答模式，主设备先问，从设备回答，两者之间不断交互来实现主从设备的通信和数据交换，这种模式下，当主设备和从设备建立逻辑连接后，主设备与从设备的每一次通信都是从主设备发送一个命令请求开始的，请求从设备执行某项操作，或请求从设备的内部数据。从设备收到命令后，执行相应的操作，通过返回一帧消息，提供主设备请求的数据及命令执行情况代码，
ccp学习笔记
bidongying的博客
07-06 1989
1 DAQ模式概述 概念明确 1.1 定义与缩写 1.1.1 定义 1.1.1.1 ODT：Object Descriptor Table 7个字节所对应的地址 和 对应参数的长度 DAQ报文格式为： 可以有一个或多个ODT 1.1.1.2 CCP报文——DTO： 1.1.1.2.1 CRM和事件报文的帧格式： 1.1.1.2.2 DAQ报文的帧格式： 1.1.2 缩写 2 !!!DAQ模式是如何工作的？ 2.1 DAQ：Data Acquisition 2.1.1 帧格式： 2.1.
【AUTOSAR】CCP协议的代码分析与解读（五）----CCP协议数据标定和DAO
最新发布
hellotzx的博客
06-27 729
在DAQ通信前，需要对DAQ列表进行配置，将所需要上传的数据事先写入DAQ列表的ODT列表中，该条命令的功能就是将数据写入DAQ列表，先前由SET_DAQ_PTR命令所定义的地址即为该命令的数据写入地址。例如，主设备先向从设备发送SET_DAQ_PTR命令，当前CTR为0x23，DAQ列表的序号为0x03，ODT序号为0x05，将指针设置到该ODT中的第2个元素，如下所示。执行该命令后，先前设置的MTA0地址将会自动指向由该命令激活的标定页，SELECT_CAL_PAGE命令的CRO数据场结构，如下所示。
一文搞懂汽车标定协议之CCP
changxin202022的博客
06-03 8428
一文读懂标定协议值CCP
CCP协议之DAQ模式下的数据通信
wsq119的博客
03-13 4754
CCP协议之DAQ模式下的数据通信 CCP通信模式 CCP协议中MCD（主设备）与ECU（从设备）的通信可具体分为两种，一种polling模式，另外一种DAQ模式。 polling模式： ​ ​ 通俗可以理解为一问一答模式，主设备先问，从设备回答，两者之间不断交互来实现主从设备的通信和数据交换，这种模式下，当主设备和从设备建立逻辑连接后，主设备与从设备的每一次通信都是从主设备发送一个命令请求开始...
基于CCP协议的CAN总线
热门推荐
owen_09的专栏
08-01 1万+
CCP协议的理论描述：
CUDA-FIR滤波器中SET_MTA命令详解与CCP协议数据传输
在CAN标定协议（CCP，Communication Control Protocol）中，第12章详细列出了与设置存储器传递位址相关的功能，如： 1. **设置存储器传递位址** - 通过这个命令，可以从主设备（例如ECU，Engine Control Unit）配置...
评论 4
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

汽车电子助手

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
