🔥 内容介绍
微型空中飞行器（MAV）因其在侦察、监控、环境监测等领域的广泛应用前景而备受关注。然而，MAV 的续航能力有限，高效的回收机制至关重要。空中回收技术，特别是利用缆绳-拖曳伞系统进行回收，因其操作简便、成本低廉且适用范围广而成为研究热点。本文将深入探讨缆绳-拖曳伞系统动态模型的建立，并基于高斯原理，利用 Matlab 代码进行仿真，最终分析该系统在微型空中飞行器空中回收中的可行性和有效性。
一、系统概述及模型假设
本研究关注的缆绳-拖曳伞系统由以下部分组成：微型空中飞行器 (MAV)、拖曳伞、缆绳以及地面回收装置。 为了简化模型，并突出系统关键动力学特性，我们做出以下假设：
-
MAV 简化为质点: 忽略 MAV 的姿态动力学，将其简化为具有质量 m 的质点。
-
缆绳不可伸长且质量忽略不计: 缆绳的质量相对于 MAV 和拖曳伞的质量可以忽略，并且缆绳始终保持张紧状态。
-
拖曳伞空气动力特性简化为线性模型: 拖曳伞的空气动力特性用简化的线性模型表示，其阻力与速度成正比，系数为 C<sub>D</sub>。
-
忽略风的影响: 为了简化计算，忽略风对系统的影响。 后续研究可以考虑风速作为外力输入进行更复杂的仿真。
-
地面回收装置视为固定点: 地面回收装置的运动忽略不计，将其视为固定坐标系原点。
基于以上假设，我们可以建立缆绳-拖曳伞系统的动力学模型。
二、基于高斯原理的动力学方程推导
高斯原理是一种基于虚功原理的动力学建模方法，它特别适用于约束系统的动力学分析。本系统中，缆绳的不可伸长性构成了一个非完整约束。利用高斯原理，我们可以直接建立系统的动力学方程，而无需显式地处理约束力。
设 MAV 的位置坐标为 (x, y, z)，速度为 (ẋ, ẏ, ż)。缆绳长度为 l，则约束条件为:
x² + y² + z² = l²
根据高斯原理，系统的动力学方程可以表示为：
∑(mᵢaᵢ - Fᵢ) ⋅ δrᵢ = 0
其中，mᵢ 为系统中各个质点的质量，aᵢ 为其加速度，Fᵢ 为作用在质点上的外力，δrᵢ 为质点虚位移。在本系统中，只有 MAV 具有质量，因此：
(m(ẍ, ÿ̈, z̈) - F<sub>g</sub> - F<sub>D</sub>) ⋅ δr = 0
其中，F<sub>g</sub> 为重力，F<sub>D</sub> 为拖曳伞的空气阻力。考虑到约束条件，我们需要引入拉格朗日乘子 λ 来处理约束力。经过推导，最终得到系统的动力学方程组：
mẍ = -λx - C<sub>D</sub>ẋ
mÿ = -λy - C<sub>D</sub>ẏ
mz̈ = -mg - λz - C<sub>D</sub>ż
x² + y² + z² = l²
其中，g 为重力加速度。上述方程组是一个非线性微分方程组，需要采用数值方法求解。

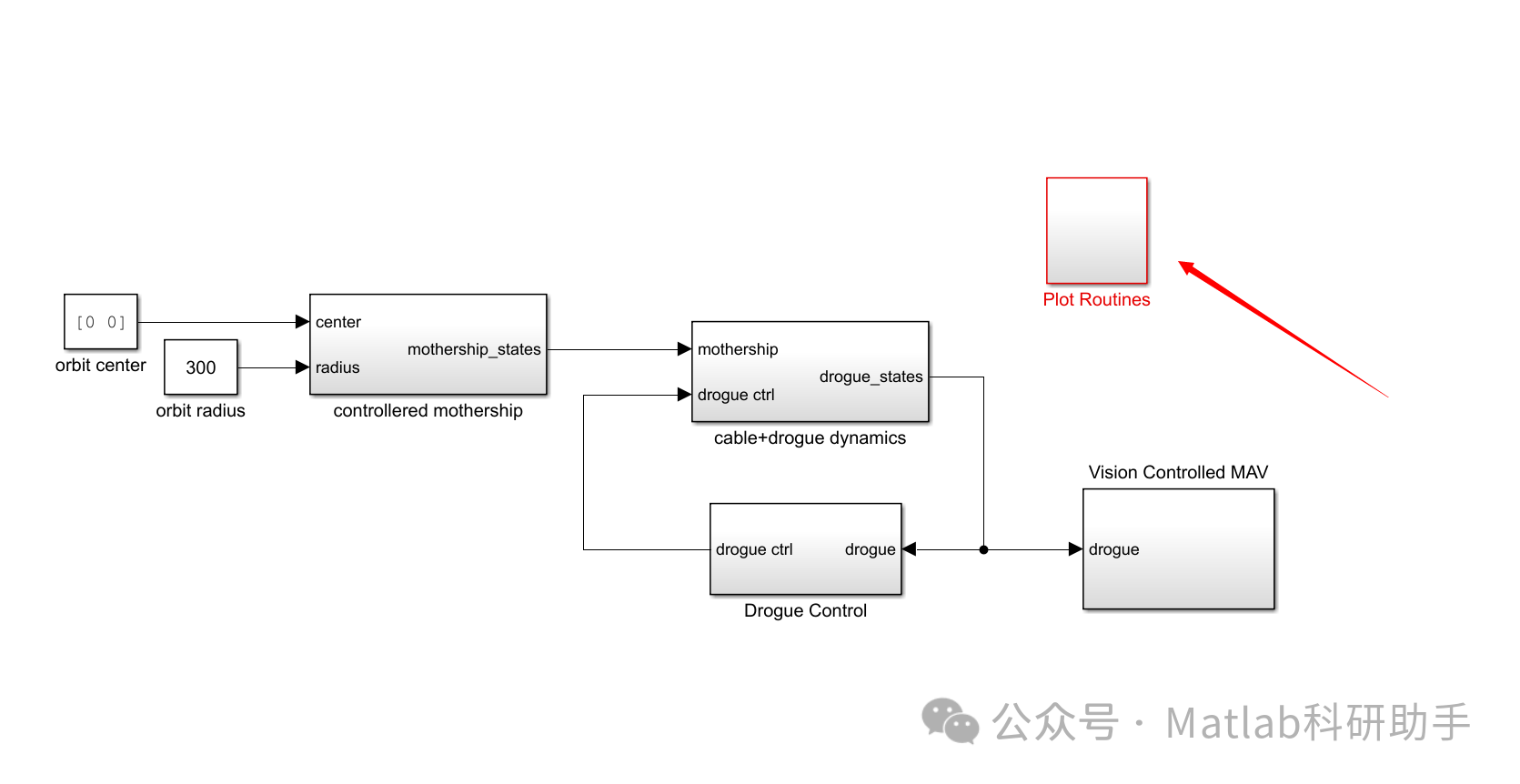

三、Matlab 仿真与结果分析
基于上述动力学方程组，我们使用 Matlab 进行数值仿真。仿真过程中，采用四阶龙格-库塔法求解微分方程组。 输入参数包括 MAV 的质量 m，拖曳伞的阻力系数 C<sub>D</sub>，缆绳长度 l，以及初始条件 (x₀, y₀, z₀, ẋ₀, ẏ₀, ż₀)。
通过改变不同的参数，例如 MAV 的初始高度、速度以及拖曳伞的阻力系数，我们可以观察到回收过程中的不同动态特性。 仿真结果可以以图形的形式展示，例如 MAV 的轨迹图、速度变化曲线以及缆绳张力曲线等。 通过分析这些结果，我们可以评估该系统在不同条件下的回收效率，并对系统参数进行优化，以实现安全、高效的空中回收。 例如，我们可以研究不同 C<sub>D</sub> 值对回收时间的影响，以及初始条件对回收轨迹的影响。
四、结论与未来展望
本文基于高斯原理建立了缆绳-拖曳伞系统进行微型空中飞行器空中回收的动态模型，并利用 Matlab 进行仿真研究。 仿真结果可以为该系统的工程设计和参数优化提供重要的参考依据。
未来研究可以从以下几个方面进行拓展：
-
考虑风的影响: 将风速作为外力输入到模型中，研究风对回收过程的影响。
-
考虑缆绳的弹性: 建立考虑缆绳弹性的更精确的模型。
-
考虑 MAV 的姿态动力学: 将 MAV 建模为刚体，考虑其姿态动力学的影响。
-
实验验证: 通过实验验证模型的准确性和可靠性。
通过对模型的不断完善和实验的验证，可以进一步提高空中回收系统的可靠性和效率，为微型空中飞行器的应用提供更有力的支撑。 本研究为未来的研究提供了一个坚实的理论基础和数值仿真方法

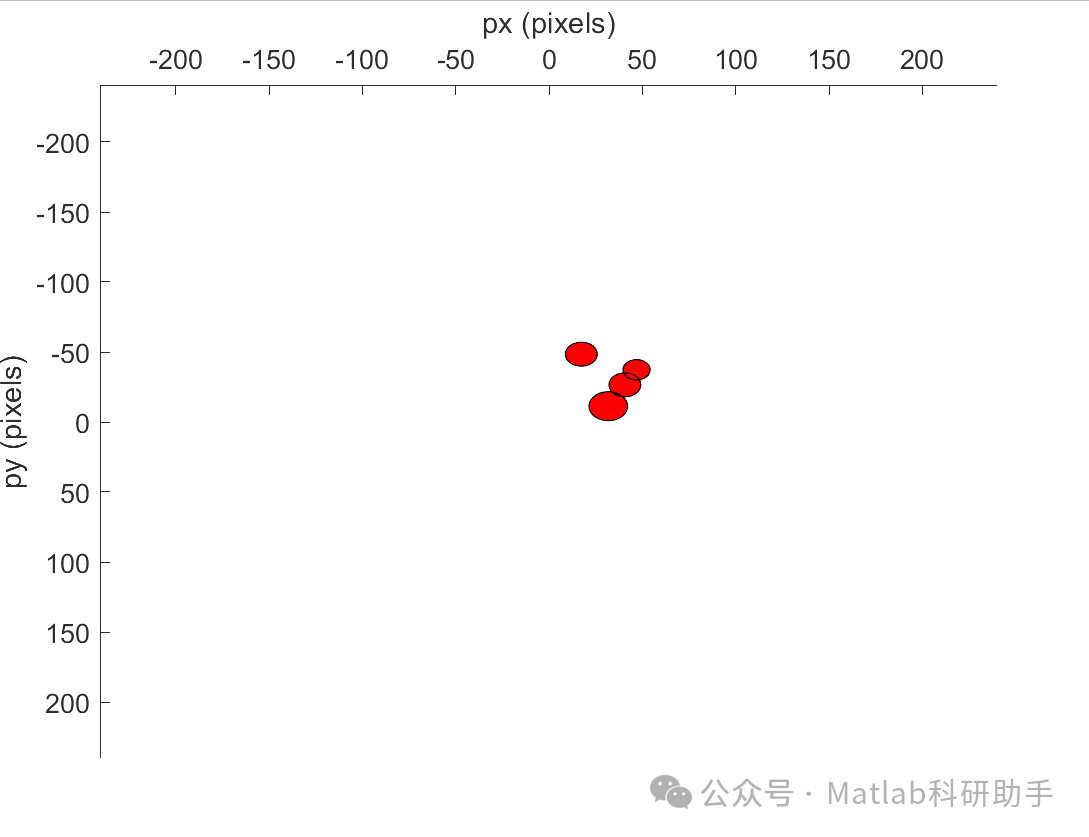

⛳️ 运行结果
正在上传…重新上传取消
