FCT VS ICT测试的核心差异

一、功能测试（FCT）与在线测试（ICT）的技术本质

在PCBA制造过程中，FCT（Functional Circuit Test）与ICT（In-Circuit Test）是确保产品可靠性的两大核心测试手段，但其技术原理与应用场景存在本质差异。

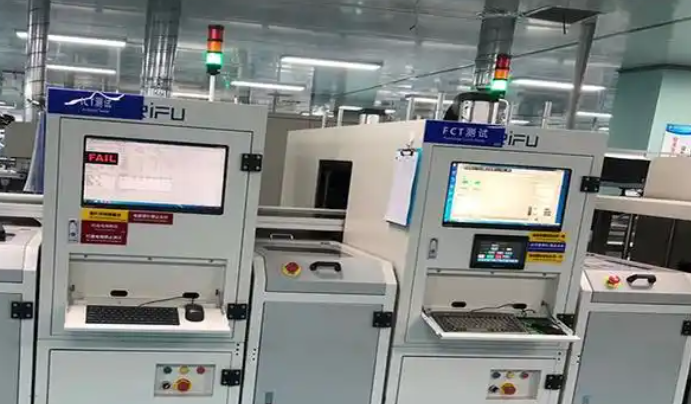

1. FCT测试：动态功能验证

FCT测试通过模拟真实工作环境，对PCBA进行动态电气性能验证。其核心在于：

• 信号完整性验证：输入模拟信号（如PWM波形、模拟量输入），检测输出端的电压、电流、时序等参数是否符合设计规范。例如，电源管理芯片需验证纹波抑制比（PSRR）≥60dB。

• 功能逻辑测试：针对MCU、FPGA等可编程器件，加载固件并执行特定功能（如通信协议握手、传感器数据采集）。

• 动态负载测试：施加阶梯式负载（如0→100%负载突变），监测系统稳定性（如电压跌落≤5%）。

技术难点：

• 需设计高精度夹具实现信号路由（阻抗匹配≤10%偏差）

• 高频信号测试需屏蔽措施（电磁干扰<30dBμV/m）

2. ICT测试：静态电路诊断

ICT测试通过开路/短路检测定位硬件缺陷，属于静态电气参数验证：

• 元件级检测：测量电阻、电容、电感的实际值（误差±1%），识别错装、虚焊等问题。

• 通路验证：检测PCB走线连通性（接触电阻<10mΩ），定位断路或短路点。

• 二极管极性测试：验证保护器件方向正确性。

技术优势：

• 测试速度可达1000点/秒（高速探针卡技术）

• 可检测0.1Ω级接触电阻异常

二、FCT与ICT的核心差异对比

2.1 测试维度差异

维度FCT测试ICT测试测试类型动态功能验证静态参数诊断信号状态通电运行不通电检测检测目标系统级功能完整性元件级电路异常故障定位模块级故障（如通信失效）元件级故障（如虚焊）

2.2 测试流程协同

1. ICT先行原则：

   • 优先检测焊接质量（如短路/开路），避免FCT误判功能问题为设计缺陷。

   • 典型案例：某车载ECU在ICT阶段检出CAN总线短路，节省FCT测试时间70%。

2. FCT补充验证：

   • 在ICT通过后，验证功能逻辑与动态性能（如电源转换效率）。

2.3 设备选型要点

• ICT设备：需支持飞针测试（精度±0.01mm）、矩阵式探针（密度≥1000点/in²）

• FCT设备：需多通道信号发生器（带宽≥500MHz）、高精度电源（纹波<1mVpp）

三、工程实践中的测试优化策略

3.1 测试点设计规范

• ICT测试点：

  • 距离焊盘边缘≥0.3mm（避免探针损伤）

  • 网格间距≤2.54mm（适配标准探针卡）

• FCT信号点：

  • 需预留测试接口（如JTAG、SWD接口）

  • 高频信号线需阻抗控制（50Ω±10%）

3.2 典型故障诊断案例

• 案例1：FCT通信失败

  • 现象：CAN总线波特率异常

  • 根因：ICT阶段未检出TX/RX引脚短路

  • 改进：增加差分信号对间绝缘测试

• 案例2：ICT虚焊漏检

  • 现象：FCT阶段电源模块输出功率不足

  • 根因：ICT探针接触不良导致虚焊点漏测

  • 改进：采用热风返修台复测可疑焊点

3.3 测试覆盖率提升方案

• 设计冗余：关键信号路径增加冗余检测点（如双点采样）

• 自动化脚本：基于Python开发测试序列生成工具，覆盖率提升40%

• 故障数据库：建立历史缺陷库（如TOP10虚焊模式），指导测试参数优化

四、测试后的可靠性验证

通过FCT/ICT仅能验证功能与电路完整性，仍需后续测试确保长期可靠性：

1. 环境适应性测试：

   • 高低温循环（-40℃~125℃，100次循环）

   • 振动测试（20-2000Hz，5Grms加速度）

2. 寿命加速测试：

   • 功率循环测试（温度循环+通电交替，模拟10年老化）

   • 湿热老化（85℃/85%RH，1000小时）

数据参考：某工业控制板通过FCT/ICT后，再经1000小时老化测试，失效率从0.5%降至0.08%。

FCT与ICT测试如同电子制造的"双保险"：ICT是发现硬件缺陷的"显微镜"，FCT是验证系统功能的"听诊器"。电子工程师需掌握：

• 测试点设计的EMC兼容性原则

• 动态信号仿真与故障注入技术

• 测试数据与失效分析的闭环联动

随着AIoT与汽车电子的普及，测试技术正朝向智能化（AI缺陷预测）与三维化（X射线联合检测）演进。唯有持续优化测试策略，方能应对日益复杂的PCBA设计挑战。
