一、原理图关联PCB

1、PCB导入原理图

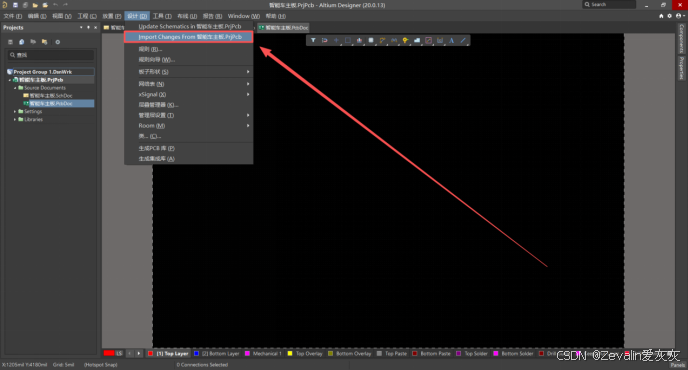

（1）打开PCB文件后，选择菜单栏中的“设计”→“导入”，即可导入原理图至PCB，此操作往往应用于将原理图映射到空白PCB中。

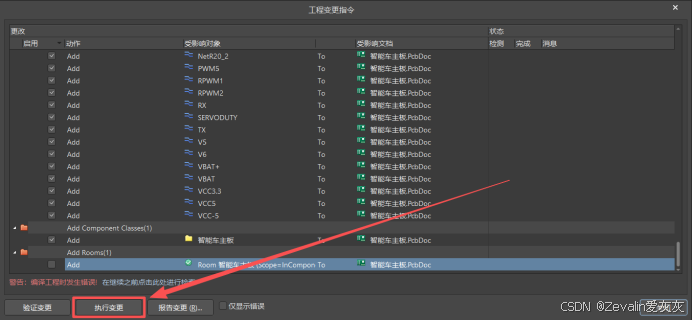

（2）执行上一步操作后，会弹出工程变更指令窗口，逐个变更项进行核对，包括器件、网络等，没有问题即可点击执行变更（Add Rooms可以不勾选，这样就不会执行此项变更）。

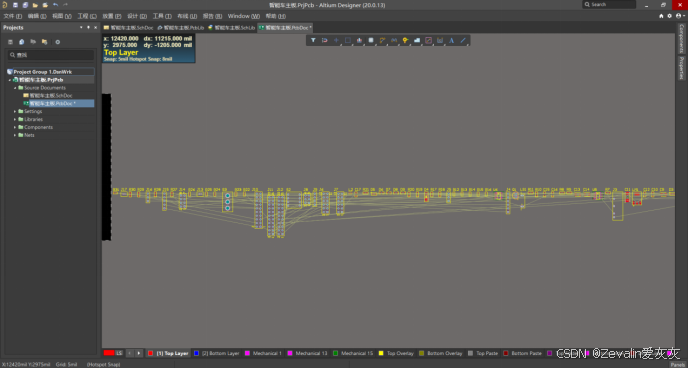

（3）变更完成后，PCB上就会一一同步原理图中的元件和连线，如有报错，根据报错信息处理一下再同步一下变更点即可（常见的报错信息有元件缺失封装、封装管脚缺失、元件管脚号和封装焊盘编号不匹配等）。

2、原理图导出PCB

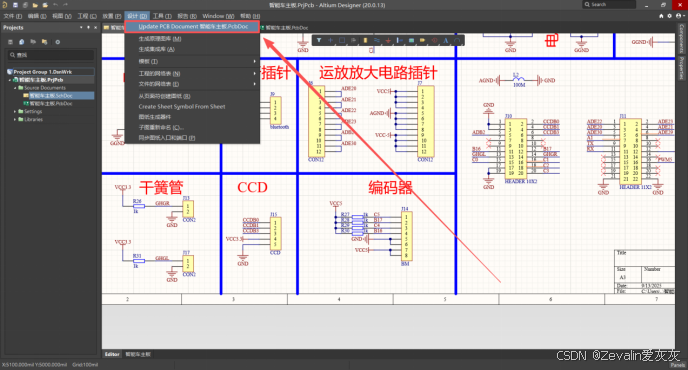

（1）打开原理图文件后，选择菜单栏中的“设计”→“更新”，即可导入原理图至PCB，此操作往往应用于绘制PCB过程中更改原理图后将原理图的变更点同步至PCB。

二、规则设置

1、绿色报错

PCB在设计的时候也有规则，如果不满足规则（比如两个焊盘挨得太近、封装管脚短路等），那么相应封装就会报出绿色错误或者圆圈错误（短路错误）。

2、规则变更

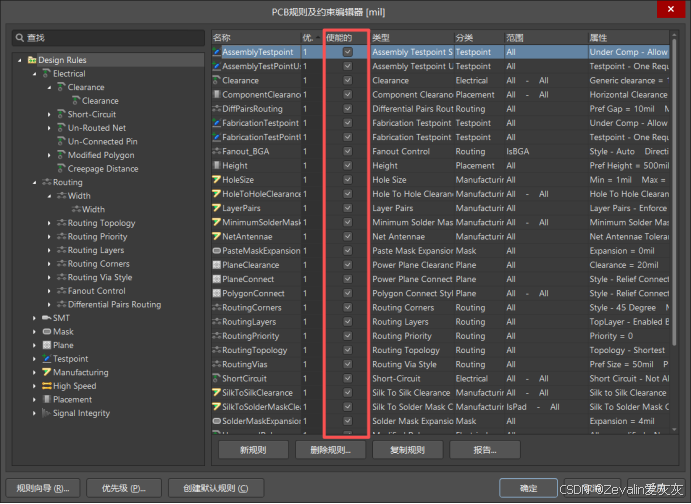

（1）不同项目要求不同，有时候虽然报了错误，但PCB是满足项目要求的，对此可以更改检查规则，将不需要检查的错误全部屏蔽即可（一般必须保留线宽规则、器件间隔规则、短路规则和开路规则）。

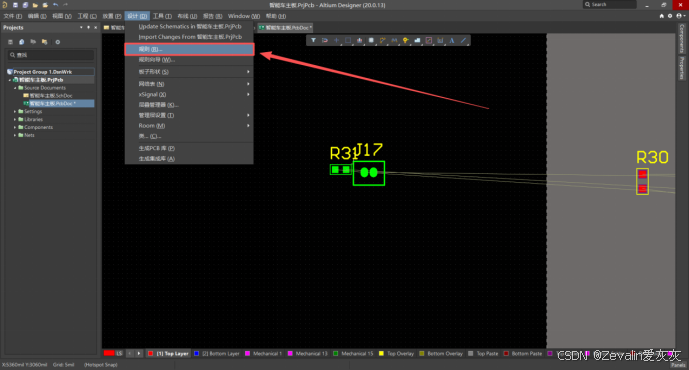

（2）规则变更的步骤为：选择菜单栏中的“设计”→“规则”，在编辑器中将规则变更为项目的要求＋PCB必须遵守的规则即可。

三、PCB板框的评估及叠层设置

1、板框绘制

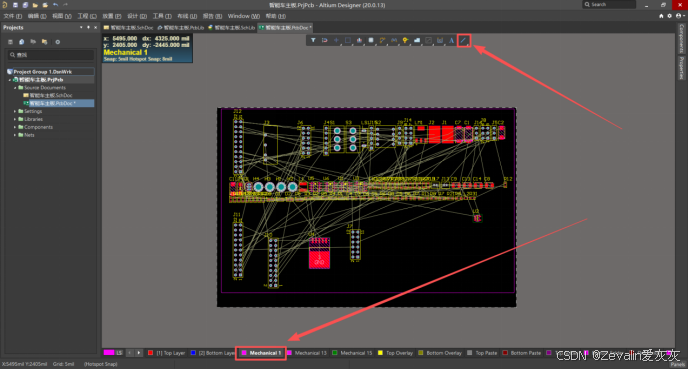

（1）将各器件的大致布局确定好后（需要注意，下图的布局是随意放置的，各器件具体如何布局可参考零基础入门篇），将所在板层切换为机械层，然后使用放置线条工具，可以绘制板框。

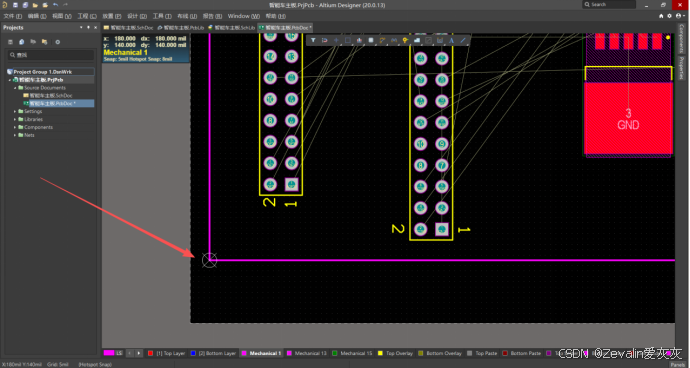

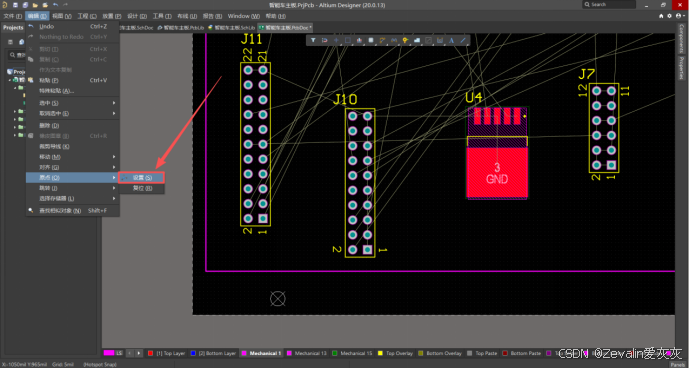

（2）板框绘制完成后，要将原点设置在板框的一个顶点上，一般设置在左边的顶点上，具体方法为选择菜单栏“编辑”→“原点”→“设置”，然后点击板框顶点即可，后续精调器件位置时都可以通过设置其坐标进行调整。

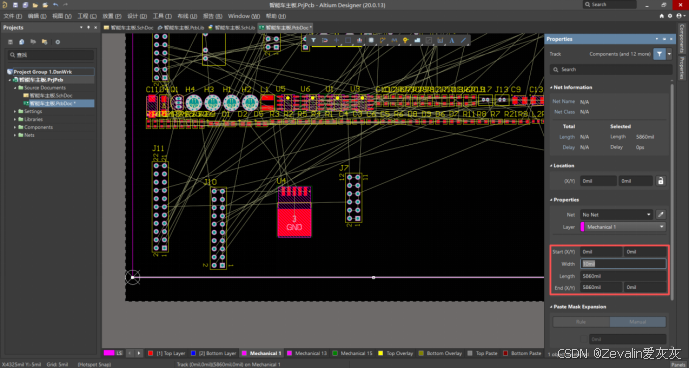

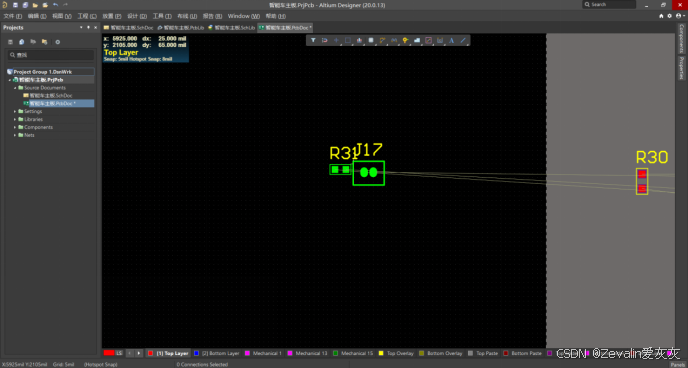

（3）双击绘制出的线条可以配置线条长度，一般通过配置其始终坐标设置其长度。

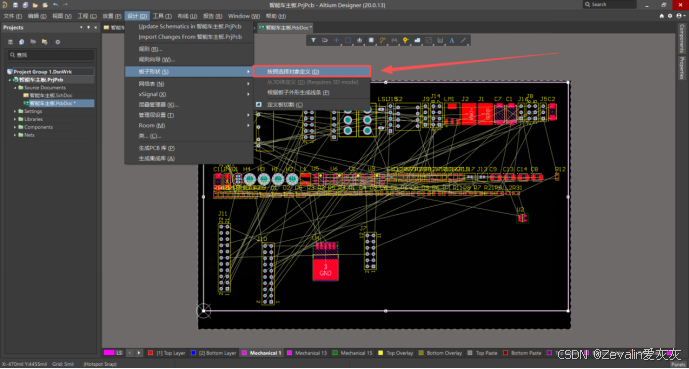

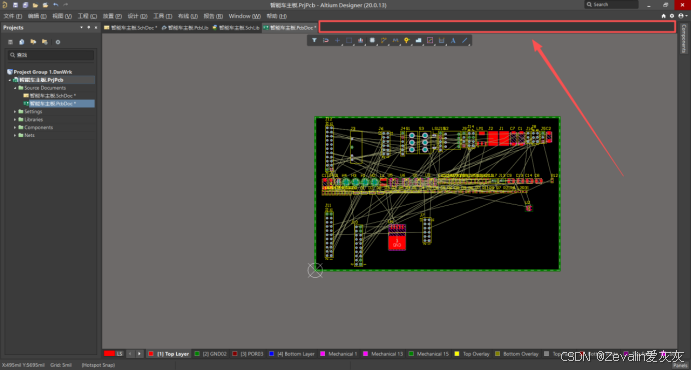

（4）按住Shift选中板框的四条线条（与常规不同，PCB绘制时按住Shift才能实现单点多选），然后选择菜单栏“设计”→“板子形状”→“按照选择对象”，即可将画布调整为和板框一致。

2、叠层设置

（1）针对不同的项目需求，PCB板的层数也会有所差异，对成本管控较严格的项目，层数越少越好，而对信号质量要求较高或者设计极为复杂的项目，层数可以视情况增加。

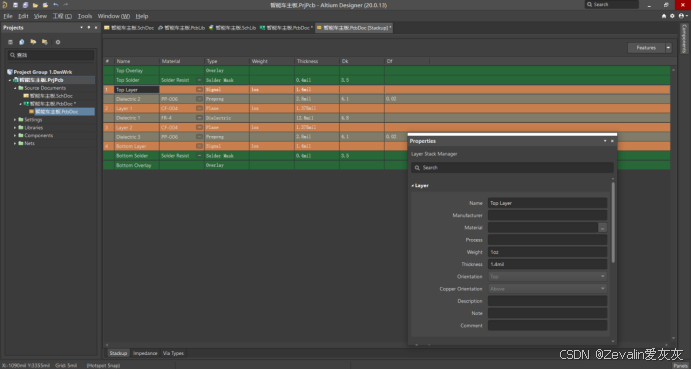

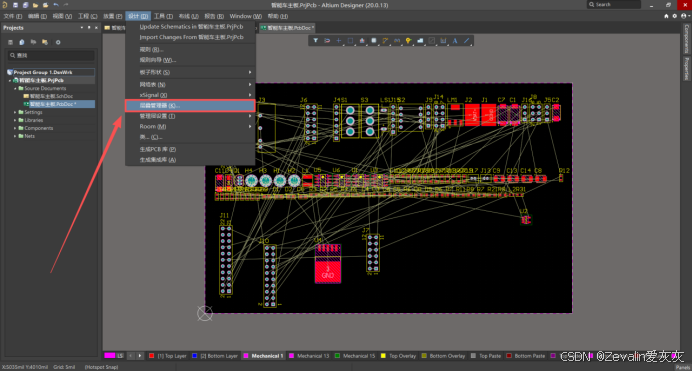

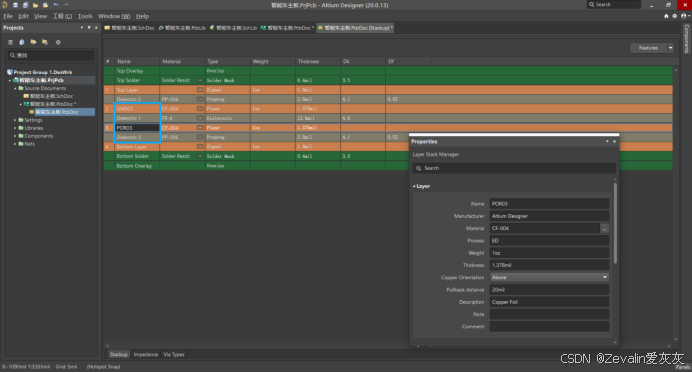

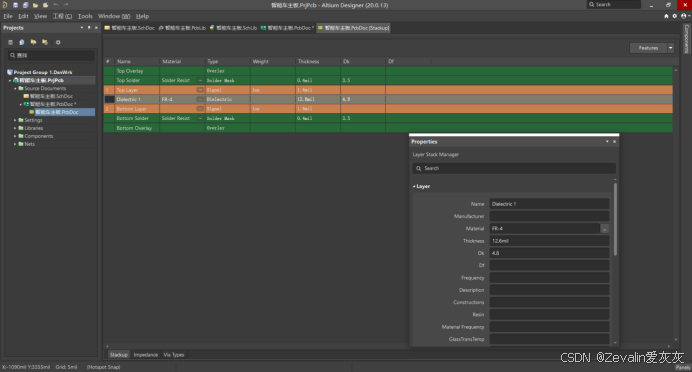

（2）选择菜单栏中的“设计”→“层叠管理器”，可以打开层叠管理器，其中黄色的两层分别为顶层和底层。

（3）右键顶层，选择“Insert layer below”，即可在顶层下方添加特定的板层；右键底层，选择“Insert layer above”，即可在底层上方添加特定的板层。

①Signal正片层——在整版绝缘体上走线，走线区域为铜，非走线区域为绝缘体。

②Plane负片层——在整版铜片上走线，走线区域为绝缘体，非走线区域为铜。

（4）双击层名可对其进行更改。

（5）设置完成后，保存设置，关闭此窗口即可，这样PCB就由默认的两层板变为四层板了。

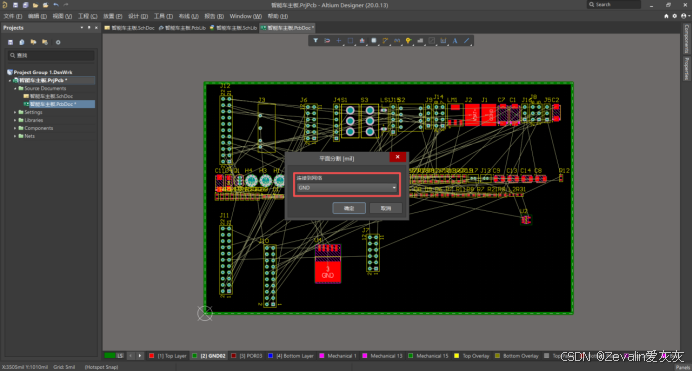

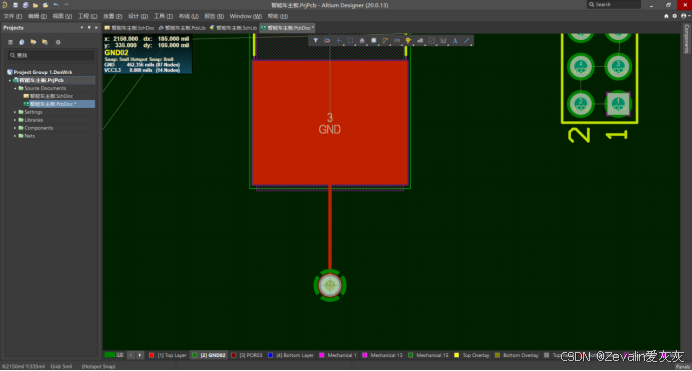

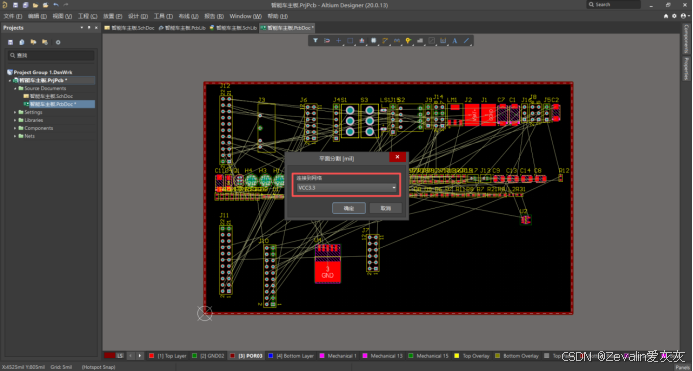

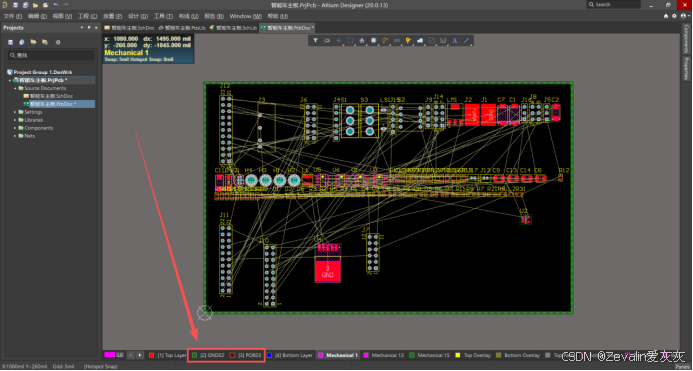

（6）四层板中一般有一层电源层和一层地层，切换当前板层至内层，双击即可设置内层连接的网络，这样，如果有过孔/通孔焊盘打过板层，当孔连通的网络与内层板层不同时，内层会自动在孔附近设置绝缘区，反之，内层会直接连通孔连接的网络。

四、布局

1、交叉选择

（1）布局思路可参考零基础入门篇，此处仅介绍布局过程中常用的操作。

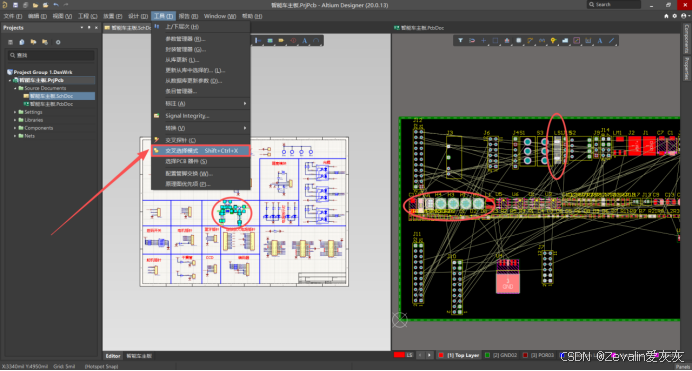

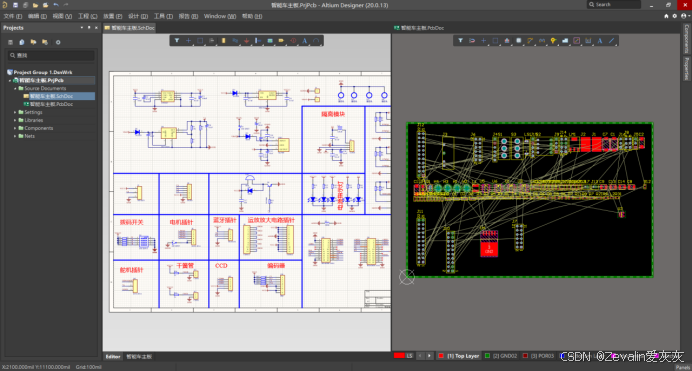

（2）右键点击图示空白区域，选择“垂直分割”，可以同时显示两个工作区，一个选择显示原理图，另一个选择显示PCB（同样的方法，选择“合并所有”，即可取消分屏）。

（2）按下Shift+Ctrl+X，亦或是在菜单栏中选择“工具”→“交叉选择模式”，进入交叉选择模式后，框选任意一边的器件，那么相对应另一边的器件也会高亮。

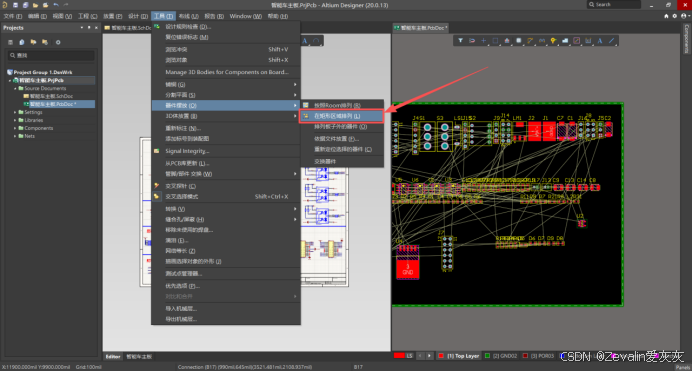

（3）交叉选择模式下无法直接拖动器件，为了把高亮的器件“择出来”，可以在选中模块器件后选择菜单栏中的“工具”→“器件摆放”→“在矩形区域排列”，然后选一块空地拖动一个大小适中的矩形，即可将选中的模块器件全部移动至矩形区域中。

2、电源网络隐藏

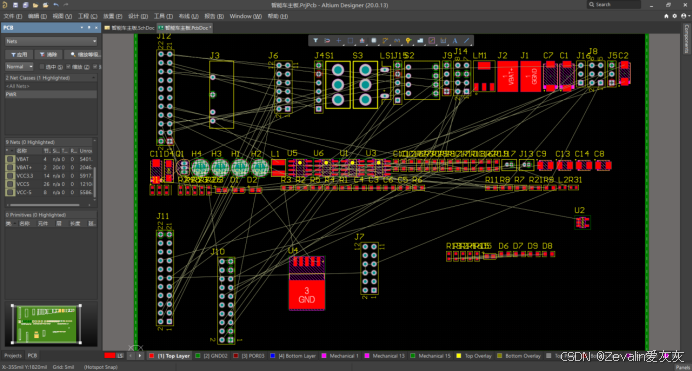

（1）PCB中有若干网络，可以对其进行分类，比如分为信号网络、电源网络等，一般GND网络和电源网络在布线初期可以隐藏，避免过多飞线干扰视图。

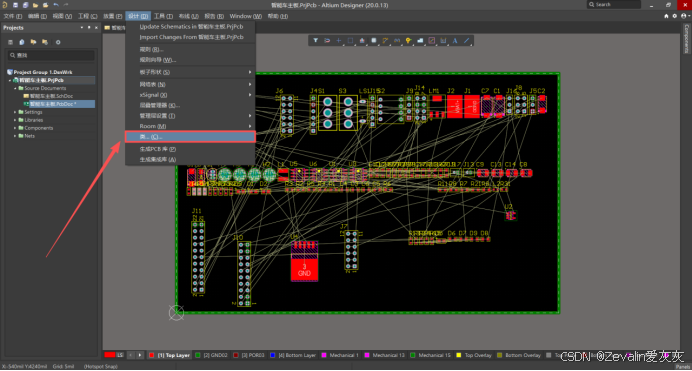

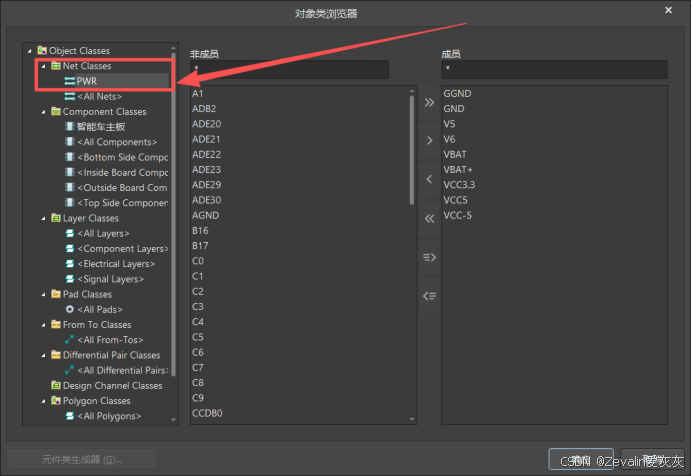

（2）在菜单栏中选择“设计”→“类...”，可以打开对象类浏览器，右键网络类可以新建一个网络类，比如电源网络，然后将电源网络标签添加进类成员即可。

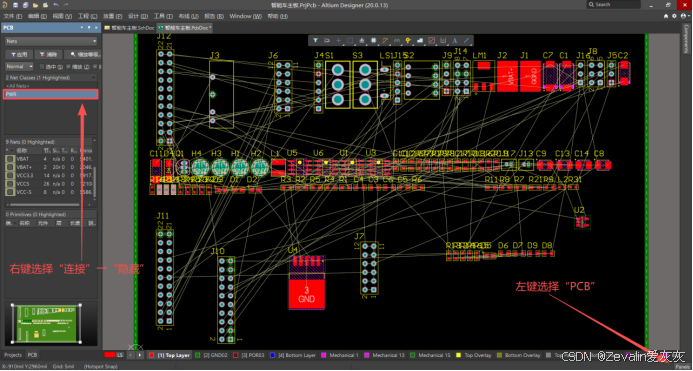

（3）按照下图所示操作，可以隐藏电源网络飞行（恢复显示的操作类似，最后一步选择“显示”即可）。

3、器件摆放

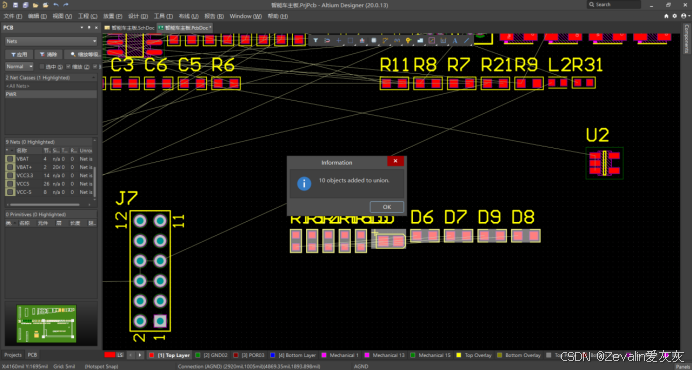

（1）对于一些已经固定好间隔的元件，后续希望移动它们时不会出现单个被打散的情况，这时可以将它们框选，右键选择“联合”→“从选中的器件生成联合”，这样就相当于PPT中的组合功能，只要拖动其中一个元件，另外被联合的元件也会跟随。（PCB中任何组件都可以联合，如导线、丝印等）

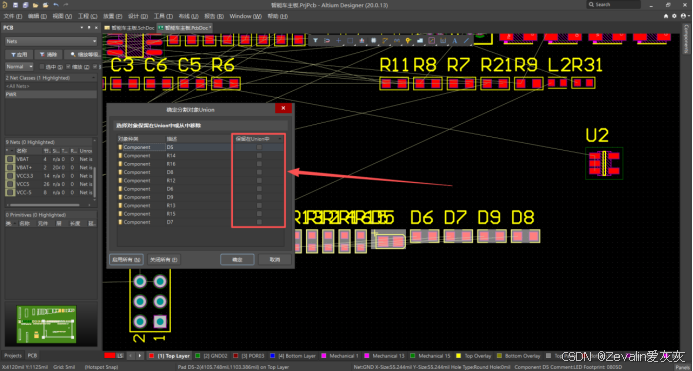

（2）对于一些联合的器件，如果需要调整它们的相对位置，需要将它们打散，具体方法为选中该联合，右键选择“联合”→“从联合打散器件”，然后选择需要择出来的器件即可。

4、布局快捷键

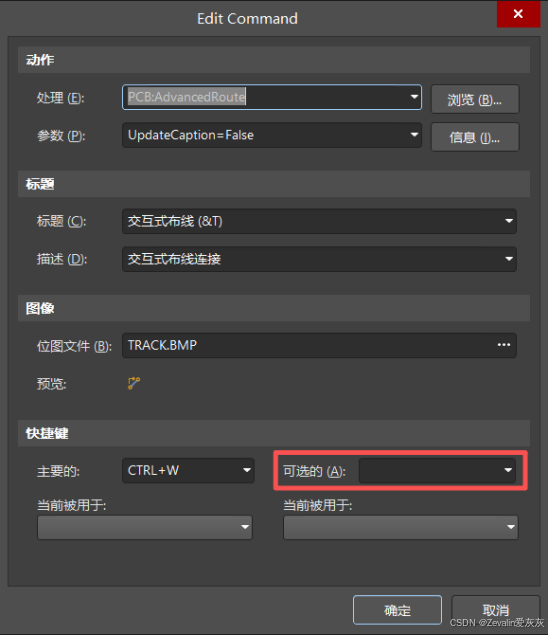

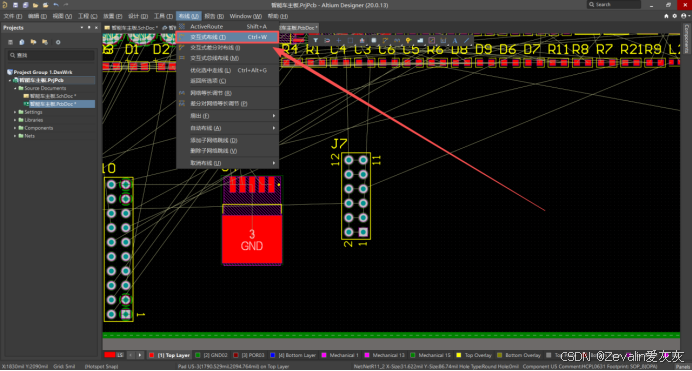

（1）AD中基本上大部分操作选项都可以设置快捷键，具体方式为找到对应选项并将光标移动至其上面，按住Ctrl后鼠标左键点击，即可按照个人习惯设置快捷键。

（2）常用布局快捷键整理（非全面）：

操作	释义	（默认）快捷键
线选	拖动一条直线，直线经过的器件全部被选中	SL
框选	拖动一个矩形，矩形框选的器件全部被选中	SU
对齐	将选中的元件进行对齐操作	A（按下A以后可按需选择对齐方式，建议每种对齐方式都自设快捷键记忆）
物理选择	连接在某点上的导线、焊盘等全被选中	Ctrl+H
默认单位切换	切换默认单位为mil/mm	Q
同网络高亮	按住Ctrl左击画布上的任一网络，可以高亮同一网络的所有组件	Ctrl
清除过滤器	可清除Ctrl+M绘制的尺寸标注等	Shift+C
