零基础入门PCB设计 入门篇 第六章（PCB设计流程）

参考教程：【教程】零基础入门PCB设计-国一学长带你学嘉立创EDA专业版 全程保姆级教学 中文字幕（大师篇已更新）_哔哩哔哩_bilibili

1、元件符号与封装

        元件符号往往有外接引脚，它们末端会有灰色原点，用于标识这是可以与外围电路电气连接的引脚。

        每个引脚有自己的序号，和封装后焊盘上的序号对应（一个引脚在封装图中不一定只对应一个焊盘/过孔）。

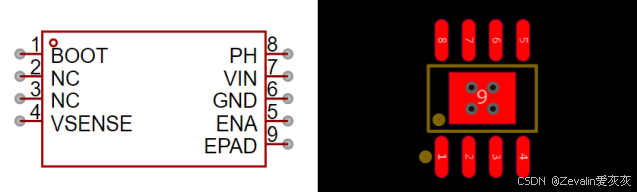

        有时候元器件围绕中心轴对称，实物中不好区分对应的引脚，不过设计者早已考虑到这一点，不管是原理图、封装图还是实物，都会有一些防错标识（如下图所示的1号引脚旁的圆圈）帮助使用者进行区分。

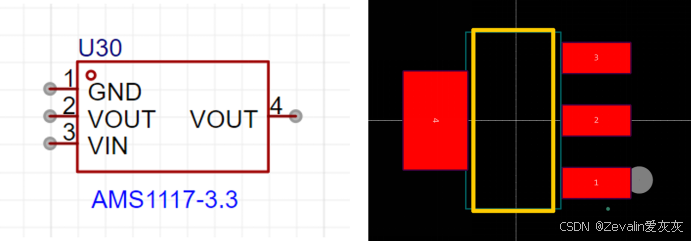

        元器件的封装图上除了焊盘以外还有丝印（如下图所示的屎黄色方框），它在PCB实物板中也会显示，与元器件本身的大小尺寸相同。

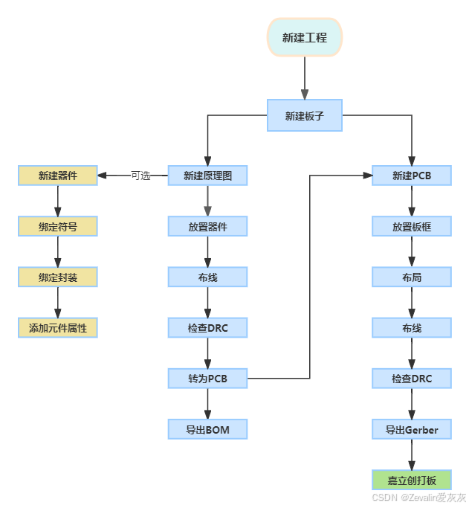

2、PCB的设计流程

（1）任何设计都起始于新建工程，在工程中需要新建板子，具体来说就是新建原理图和PCB文件（当然，有原理图才能进一步设计PCB）。

（2）原理图中需使用电子元器件，这些器件在其它软件中一般需要自己手动新建，绑定符号，绑定封装，添加元件属性，不过在立创EDA中这一步一般可以省去，直接用现成的库。

（3）将器件摆好，并进行连线，即可完成原理图绘制，然后进行设计规则检查（DRC），确保电子设计满足特定制造工艺要求。

（4）将原理图转为PCB，并导出BOM（需要购买的元器件清单）。

（5）放置板框，将原理图中涉及到的器件摆好，根据原理图的连线进行PCB布线，然后进行设计规则检查（DRC），确保电子设计满足特定制造工艺要求。

（6）导出Gerber文件，该文件可直接发给生产厂家打板。
