FreeRTOS从入门到精通 第二章(FreeRTOS移植)

 参考教程:【正点原子】手把手教你学FreeRTOS实时系统_哔哩哔哩_bilibili

一、FreeRTOS文件介绍

1、v202411.00版本压缩包目录略解

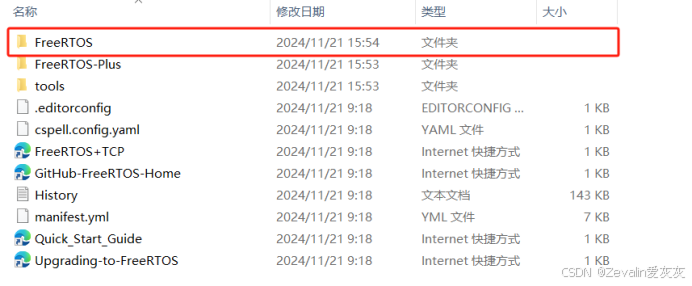

        将FreeRTOS v202411.00版本的压缩包解压,包中的文件结构如下图所示,其中FreeRTOS中存放FreeRTOS内核,FreeRTOS-Plus中存放FreeRTOS组件(一般不使用)。

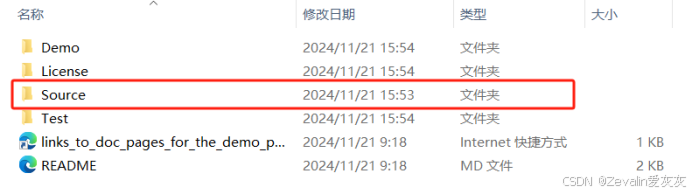

        FreeRTOS文件夹中又有几个文件夹,其中Source中装有FreeRTOS内核的源码,Demo中装有对各种单片机(及编译器)移植好的工程代码(或者说演示工程),License中的内容是一些许可信息,Test中存放公用以及移植层测试代码。

2、Source文件夹

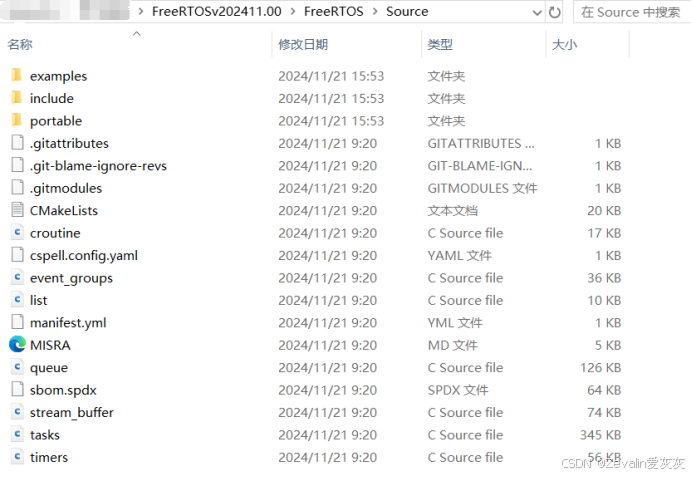

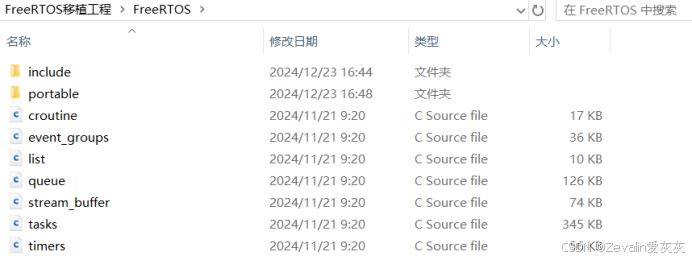

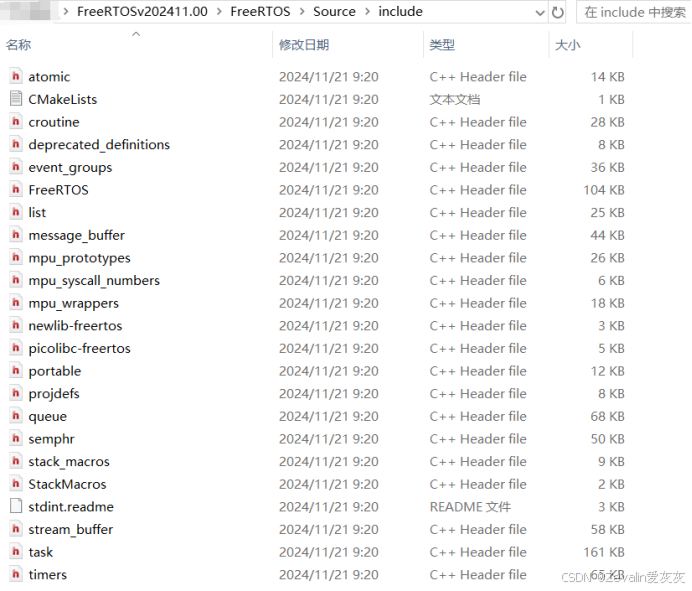

(1)FreeRTOS→Source文件夹的当前目录中有若干源文件,当前目录中的include文件夹中又有若干头文件,这两部分的文件适用于各种编译器/处理器,在任何环境下都是通用的。

名称

描述

croutine.c

协程相关文件

event_groups.c

事件相关文件

list.c

列表相关文件

queue.c

队列相关文件

stream_buffer.c

流式缓冲区相关文件

tasks.c

任务相关文件

timers.c

软件定时器相关文件

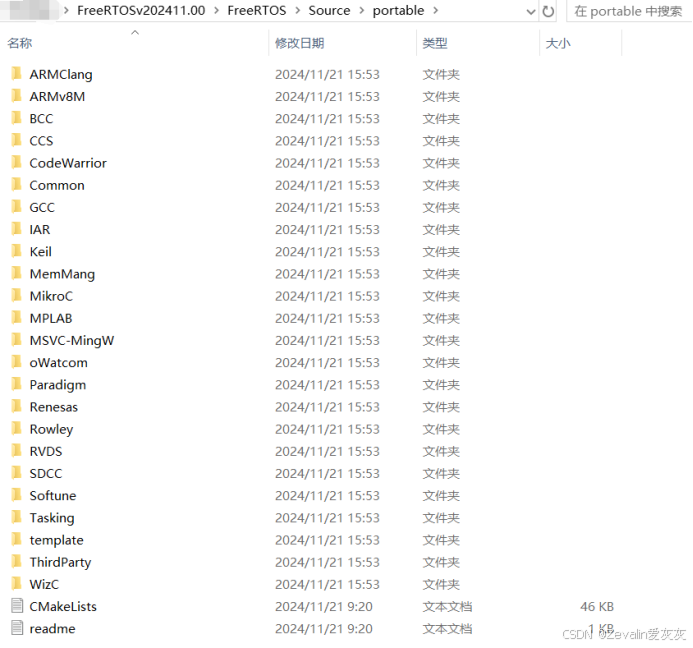

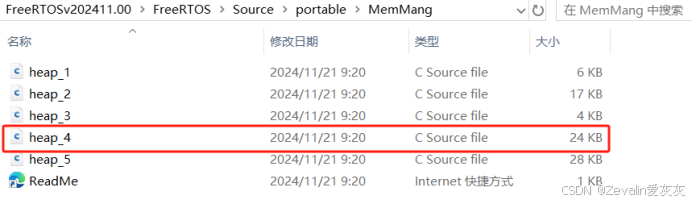

(2)FreeRTOS→Source→portable文件夹中则装有针对不同芯片及编译器的接口文件(软件与硬件的沟通桥梁),根据实际情况进行移植即可;除此之外,FreeRTOS→Source→portable→MemMang文件夹中还存放着内存管理相关的文件,如果要将FreeRTOS移植到stm32上,使用heap_4.c文件即可。

名称

描述

Keil

指向RVDS文件夹

RVDS

不同内核芯片的移植文件

MemMang

内存管理文件

二、FreeRTOS移植具体步骤

1、移植步骤概览

(1)将FreeRTOS源码添加至基础工程,并添加头文件路径。

(2)添加FreeRTOSConfig.h配置文件,用于对FreeRTOS的功能进行配置和裁剪,以及API函数的使能等

(3)修改stm32f10x.h文件。

(4)添加应用程序,验证移植是否成功。

2、示例

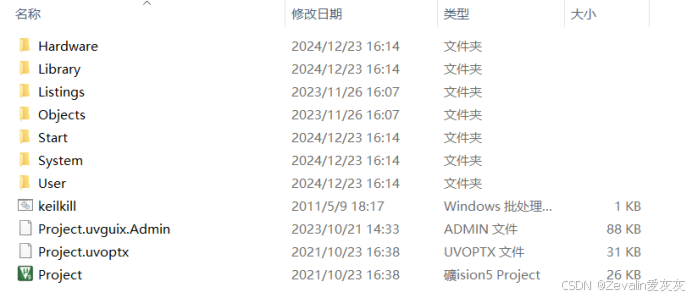

(1)拷贝一份STM32教程中使用OLED屏进行显示的工程文件夹,并更名为“FreeRTOS移植工程”。

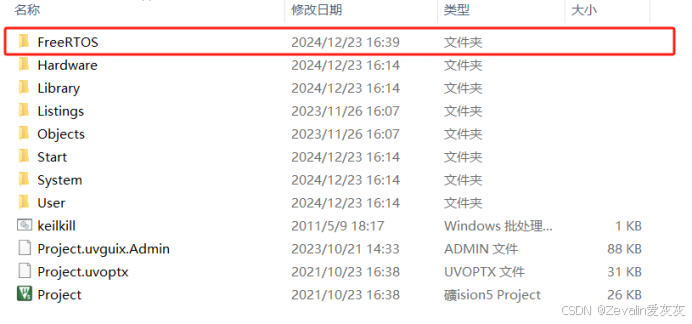

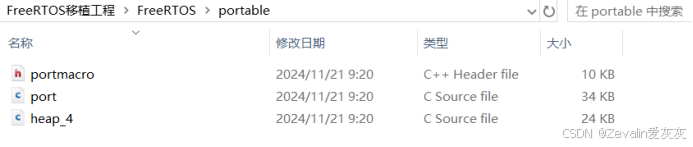

(2)在工程文件夹中新建文件夹,命名为“FreeRTOS”,并将Source文件夹中的源文件以及Source→include文件夹中的头文件添加进来,Source→portable文件夹中的Keil、RVDS、MemMang文件夹中的内容根据需要添加进来(STM32F103C8T6的内核是ARM Cortex-M3,需添加ARM_CM3文件夹下的port.c文件和portmacro.h文件)。

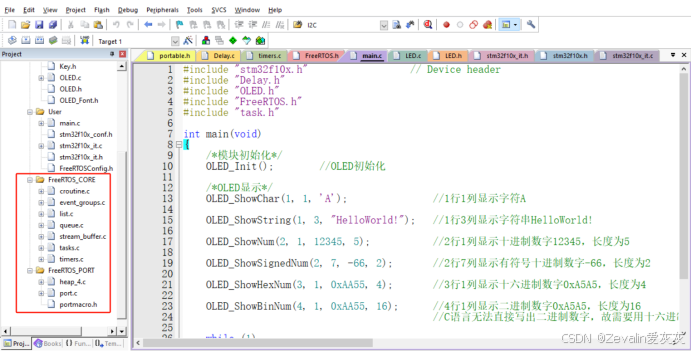

(3)打开工程,新建两个文件分组,分别命名为“FreeRTOS_CORE”和“FreeRTOS_PORT”,用来存放FreeRTOS的内核C源码文件和移植文件(STM32F103C8T6的内核是ARM Cortex-M3,需添加ARM_CM3文件夹下的port.c文件和portmacro.h文件)。

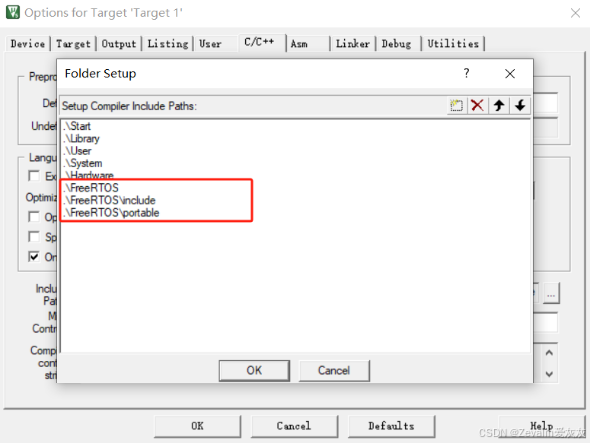

(4)添加三个头文件路径。

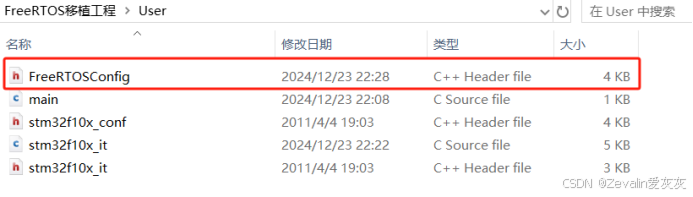

(5)添加FreeRTOSConfig.h文件,用户可通过该文件对FreeRTOS进行裁剪,去掉不需要用到的FreeRTOS功能,以此节约MCU的空间资源;这个文件可以由用户自行编写,也可在Demo文件夹中拷贝演示工程的FreeRTOSConfig.h文件,这里直接拷贝CORTEX_STM32F103_Keil文件夹中的FreeRTOSConfig.h文件即可(该文件将任务调度器配置为抢占式,可通过宏定义进行修改)。

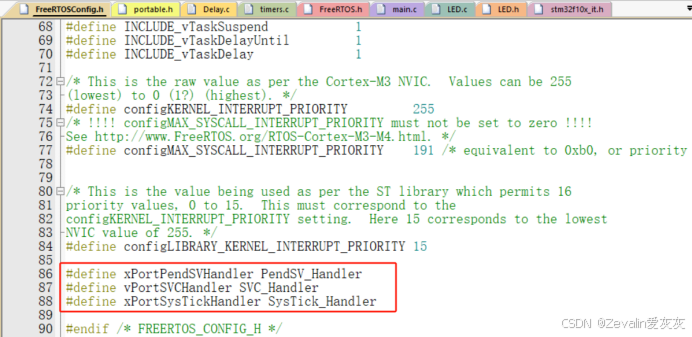

(6)在FreeRTOSConfig.h文件中添加三个中断函数的宏定义(注意添加的位置)。

#define xPortPendSVHandler PendSV_Handler
#define vPortSVCHandler SVC_Handler
#define xPortSysTickHandler SysTick_Handler

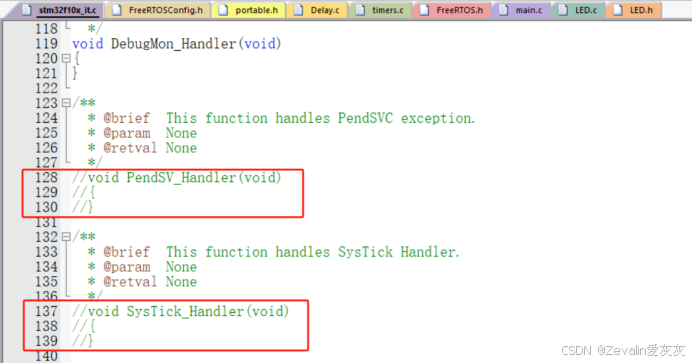

(7)注释stm32f10x_it.c文件中的三个空函数。

//void SVC_Handler(void) {}
//void PendSV_Handler(void) {}
//void SysTick_Handler(void) {}

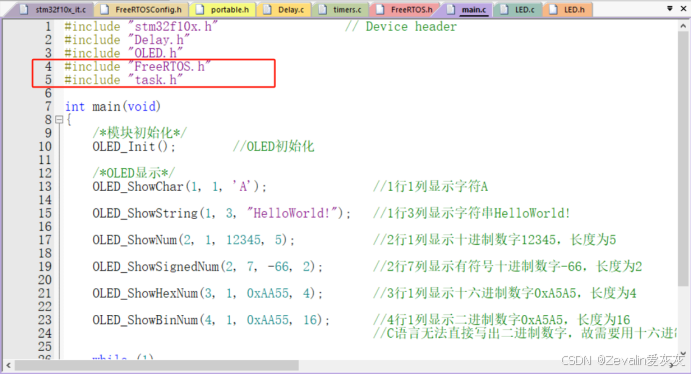

(8)在main.c文件中添加头文件FreeRTOS.h和task.h。

#include "FreeRTOS.h"
#include "task.h"

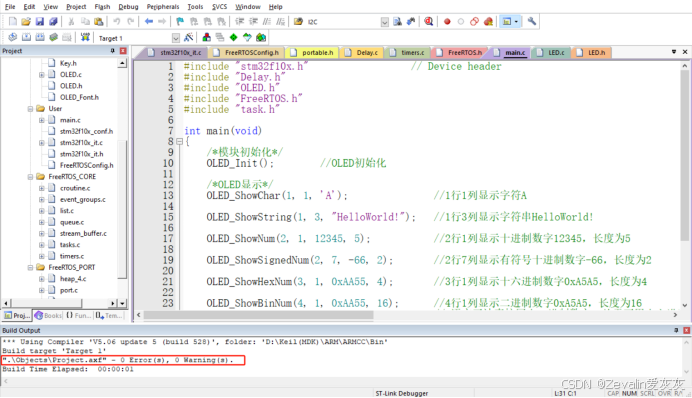

(9)点击编译,如无报错说明移植成功,后续例程基于此工程展开。

3、系统配置文件详解

(1)FreeRTOSConfig.h配置文件通过宏定义对FreeRTOS的功能进行配置和裁剪,以及API函数的使能等,相关宏可大致分为以下三类:

①“INCLUDE”参数:配置FreeRTOS中可选的API函数。

②“config”参数:完成FreeRTOS的功能配置和裁剪。

③其它配置项:PendSV宏定义、SVC宏定义。

(2)各个宏详解:

①基础配置项:

宏定义

解释

configUSE_PREEMPTION

1:配置为抢占式调度器

0:配置为协程式调度器

无默认选项,必须定义

configUSE_PORT_OPTIMISED_TASK_SELECTION

1:使用硬件计算下一个要运行的任务(不一定支持所有硬件,任务优先级有限制,但效率高)

0:使用软件计算下一个要运行的任务(不限任务优先级,支持所有硬件)

默认选项为0

configUSE_TICKLESS_IDLE

1:使能tickless低功耗模式

0:失能tickless低功耗模式

默认选项为0

configCPU_CLOCK_HZ

CPU主频率

configSYSTICK_CLOCK_HZ

SysTick时钟频率(与内核时钟频率不同时才可定义)

configTICK_RATE_HZ

系统时钟节拍频率(滴答定时器的计数频率),单位为Hz,必须定义

configMAX_PRIORITIES

最大优先级 =(configMAX_PRIORITIES -1),必须定义

configMINIMAL_STACK_SIZE

空闲任务的栈空间大小,单位为字,必须定义

configMAX_TASK_NAME_LEN

任务名最大字符数,默认为16

configUSE_16_BIT_TICKS

1:定义系统时钟节拍计数器的数据类型为16位无符号整型

0:定义系统时钟节拍计数器的数据类型为32位无符号整型

无默认选项,必须定义

configIDLE_SHOULD_YIELD

1:在抢占式调度下,同优先级的任务能抢占空闲任务

0:在抢占式调度下,同优先级的任务不能抢占空闲任务

默认选项为1

configUSE_TASK_NOTIFICATIONS

1:使能任务间直接的消息传递,包括信号量、事件标志和消息邮箱

0:失能任务间直接的消息传递,包括信号量、事件标志和消息邮箱

默认选项为1

configTASK_NOTIFICATION_ARRAY_ENTRIES

任务通知数组的大小,默认为1

configUSE_MUTEXES

1:使能互斥信号量

0:失能互斥信号量

默认选项为0

configUSE_RECURSIVE_MUTEXES

1:使能递归互斥信号量

0:失能递归互斥信号量

默认选项为0

configUSE_COUNTING_SEMAPHORES

1:使能计数信号量

0:失能计数信号量

默认选项为0

configUSE_ALTERNATIVE_API

已废弃,可忽视(置0即可)

configQUEUE_REGISTRY_SIZE

可以注册的信号量和消息队列的个数,默认为0

configUSE_QUEUE_SETS

1:使能队列集

0:失能队列集

默认选项为0

configUSE_TIME_SLICING

1:使能时间片调度

0:失能时间片调度

默认选项为1

configUSE_NEWLIB_REENTRANT

1:任务创建时分配Newlib的重入结构体

0:任务创建时不分配Newlib的重入结构体

默认选项为0

configENABLE_BACKWARD_COMPATIBILITY

1:使能兼容老版本

0:失能兼容老版本

默认选项为1

configNUM_THREAD_LOCAL_STORAGE_POINTERS

线程本地存储指针的个数,默认为0

configSTACK_DEPTH_TYPE

任务堆栈深度的数据类型,默认为uint_16

configMESSAGE_BUFFER_LENGTH_TYPE

消息缓冲区中消息长度的数据类型,默认为size_t

②内存分配相关定义:

宏定义

解释

configSUPPORT_STATIC_ALLOCATION

1:支持静态申请内存

0:不支持静态申请内存

默认选项为0

configSUPPORT_DYNAMIC_ALLOCATION

1:支持动态申请内存

0:不支持动态申请内存

默认选项为1

configTOTAL_HEAP_SIZE

FreeRTOS堆中可用的RAM总量,单位为字节

configAPPLICATION_ALLOCATED_HEAP

1:用户手动分配FreeRTOS内存堆(ucHeap)

0:自动分配FreeRTOS内存堆(ucHeap)

默认选项为0

configSTACK_ALLOCATION_FROM_SEPARATE_HEAP

1:用户自行实现任务创建时使用的内存申请与释放函数

0:自动实现任务创建时使用的内存申请与释放函数

默认选项为0

③钩子函数相关定义:

宏定义

解释

configUSE_IDLE_HOOK

1:使能空闲任务钩子函数

0:失能空闲任务钩子函数

无默认选项,必须定义

configUSE_TICK_HOOK

1:使能系统时钟节拍中断钩子函数

0:失能系统时钟节拍中断钩子函数

无默认选项,必须定义

configCHECK_FOR_STACK_OVERFLOW

1:使能栈溢出检测方法1

2:使能栈溢出检测方法2

0:不使能栈溢出检测方法

默认选项为0

configUSE_MALLOC_FAILED_HOOK

1:使能动态内存申请失败钩子函数

0:失能动态内存申请失败钩子函数

默认选项为0

configUSE_DAEMON_TASK_STARTUP_HOOK

1:使能定时器服务任务首次执行前的钩子函数

0:失能定时器服务任务首次执行前的钩子函数

默认选项为0

④运行时间和任务状态统计相关定义:

宏定义

解释

configGENERATE_RUN_TIME_STATS

1:使能任务运行时间统计功能

0:失能任务运行时间统计功能

默认选项为0

configUSE_TRACE_FACILITY

1:使能可视化跟踪调试

0:失能可视化跟踪调试

默认选项为0

configUSE_STATS_FORMATTING_FUNCTIONS

1:编译vTaskList()和vTaskGetRunTimeStats()函数

0:不编译vTaskList()和vTaskGetRunTimeStats()函数

默认选项为0

⑤协程相关定义:

宏定义

解释

configUSE_CO_ROUTINES

1:启用协程

0:不启用协程

默认选项为0

configMAX_CO_ROUTINE_PRIORITIES

协程的最大优先级, 最大优先级 =(configMAX_CO_ROUTINE_PRIORITIES -1),启用协程时必须定义

⑥软件定时器相关定义:

宏定义

解释

configUSE_TIMERS

1:使能软件定时器

0:失能软件定时器

默认选项为0

configTIMER_TASK_PRIORITY

软件定时器任务的优先级,使能软件定时器时必须定义

configTIMER_QUEUE_LENGTH

软件定时器命令队列的长度,使能软件定时器时必须定义

configTIMER_TASK_STACK_DEPTH

软件定时器任务的栈空间大小,使能软件定时器时必须定义

⑦可选函数(1为使能,0为失能):

宏定义

对应的函数功能

INCLUDE_vTaskPrioritySet

设置任务优先级

INCLUDE_uxTaskPriorityGet

获取任务优先级

INCLUDE_vTaskDelete

删除任务

INCLUDE_vTaskSuspend

挂起任务

INCLUDE_xResumeFromISR

恢复在中断中挂起的任务

INCLUDE_vTaskDelayUntil

任务绝对延时

INCLUDE_vTaskDelay

任务延时

INCLUDE_xTaskGetSchedulerState

获取任务调度器状态

INCLUDE_xTaskGetCurrentTaskHandle

获取当前任务的任务句柄

INCLUDE_uxTaskGetStackHighWaterMark

获取任务堆栈历史剩余最小值

INCLUDE_xTaskGetIdleTaskHandle

获取空闲任务的任务句柄

INCLUDE_eTaskGetState

获取任务状态

INCLUDE_xEventGroupSetBitFromISR

在中断中设置事件标志位

INCLUDE_xTimerPendFunctionCall

将函数的执行挂到定时器服务任务

INCLUDE_xTaskAbortDelay

中断任务延时

INCLUDE_xTaskGetHandle

通过任务名获取任务句柄

INCLUDE_xTaskResumeFromISR

恢复在中断中挂起的任务
