【SpinalHDL快速入门】5.1、SpinalHDL组织结构之Component和hierarchy

1.1、简介

就像在 VHDL 和 Verilog 中一样，可以定义组件以用于构建设计层次结构。但是，在 SpinalHDL 中，不需要在实例化时绑定它们的端口：

class AdderCell() extends Component {
  // 建议在名为“io”的Bundle中声明外部端口
  val io = new Bundle {
    val a, b, cin = in Bool()
    val sum, cout = out Bool()
  }
  // 执行一些逻辑
  io.sum := io.a ^ io.b ^ io.cin
  io.cout := (io.a & io.b) | (io.a & io.cin) | (io.b & io.cin)
}

class Adder(width: Int) extends Component {
  ...
  // 创建2个AdderCell实例
  val cell0 = new AdderCell()
  val cell1 = new AdderCell()
  cell1.io.cin := cell0.io.cout   // Connect cout of cell0 to cin of cell1

  // 另一个例子，它创建了一个 ArrayCell 实例的数组
  val cellArray = Array.fill(width)(new AdderCell())
  cellArray(1).io.cin := cellArray(0).io.cout   // Connect cout of cell(0) to cin of cell(1)
  ...
}

val io = new Bundle { ... }：建议在名为io的Bundle中声明外部端口。如果您将Bundle命名为io，则SpinalHDL将检查其所有元素是否定义为输入或输出。

1.2、Input / output 定义

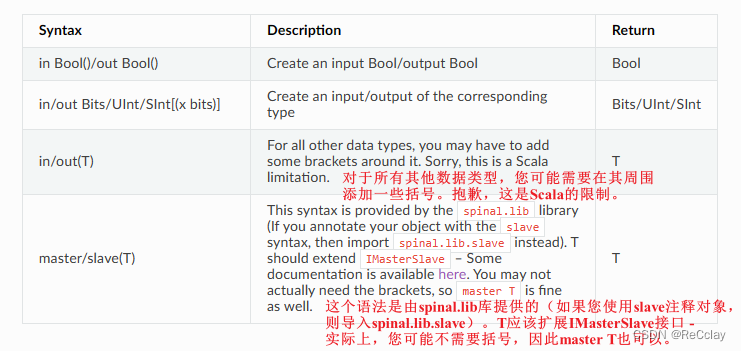

定义输入和输出的语法如下：

组件互连需要遵循一些规则：

• 组件只能读取子组件的输出和输入信号。
• 与 VHDL 不同，组件可以读取其自身的输出端口值。

如果出于某种原因需要从层次结构较远的位置读取信号（例如进行调试或暂时性修补），可以通过使用 some.where.else.theSignal.pull() 返回的值来实现。

1.3、修剪信号（Pruned signals）

SpinalHDL将生成所有命名信号及其依赖关系，同时从RTL生成中删除所有无用的匿名/零宽度信号。

您可以通过生成的SpinalReport对象上的printPruned和printPrunedIo函数收集所有已删除和无用信号的列表：

class TopLevel extends Component {
  val io = new Bundle {
    val a,b = in UInt(8 bits)
    val result = out UInt(8 bits)
  }

  io.result := io.a + io.b

  val unusedSignal = UInt(8 bits)
  val unusedSignal2 = UInt(8 bits)

  unusedSignal2 := unusedSignal
}

object Main {
  def main(args: Array[String]) {
    SpinalVhdl(new TopLevel).printPruned()
    //This will report :
    //  [Warning] Unused wire detected : toplevel/unusedSignal : UInt[8 bits]
    //  [Warning] Unused wire detected : toplevel/unusedSignal2 : UInt[8 bits]
  }
}

1.4、参数化硬件（在Verilog中称为“Parameter”）

如果您想将组件参数化，可以按照以下方式向组件的构造函数传递参数：

class MyAdder(width: BitCount) extends Component {
  val io = new Bundle {
    val a, b   = in UInt(width)
    val result = out UInt(width)
  }
  io.result := io.a + io.b
}

object Main {
  def main(args: Array[String]) {
    SpinalVhdl(new MyAdder(32 bits))
  }
}

如果您有多个参数，最好按照以下方式提供特定的配置类：

case class MySocConfig(axiFrequency  : HertzNumber,
                       onChipRamSize : BigInt,
                       cpu           : RiscCoreConfig,
                       iCache        : InstructionCacheConfig)

class MySoc(config: MySocConfig) extends Component {
  ...
}

您可以在配置文件中添加功能，以及对配置属性的要求：

case class MyBusConfig(addressWidth: Int, dataWidth: Int) {
  def bytePerWord = dataWidth / 8
  def addressType = UInt(addressWidth bits)
  def dataType = Bits(dataWidth bits)

  require(dataWidth == 32 || dataWidth == 64, "Data width must be 32 or 64")
}

1.5、合成组件名称

在一个模块中，每个组件都有一个名称，称为“部分名称”。 “完整”名称是通过将每个组件的父级名称与“_”连接而构建的，例如：io_clockDomain_reset。您可以使用setName来替换此约定以使用自定义名称。这在与外部组件进行接口时特别有用。其他方法分别称为getName、setPartialName和getPartialName。

合成时，每个模块都获得定义它的Scala类的名称。您也可以使用setDefinitionName覆盖此设置。
