【SpinalHDL快速入门】4.6、复合类型之Vec

本文链接：https://blog.youkuaiyun.com/ReCclay/article/details/131078173

文章介绍了SpinalHDL中的Vec类型，包括如何声明和使用Vec来存储不同类型的信号，以及支持的比较运算符、类型转换、杂项操作和库辅助函数，如sCount、sExists等。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

文章目录

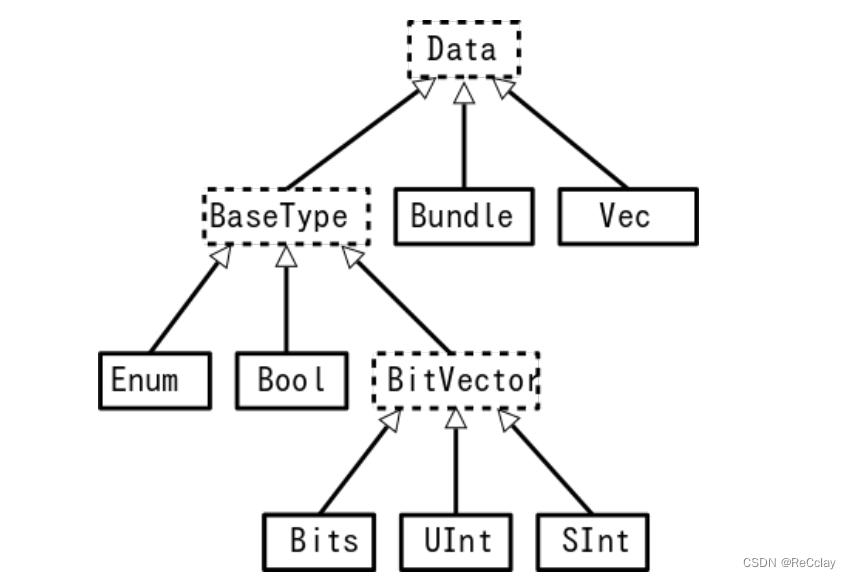

在这里插入图片描述

1.1、描述

Vec是一种复合类型，它在一个单一的名称下定义了一组索引信号（任何SpinalHDL基本类型）。

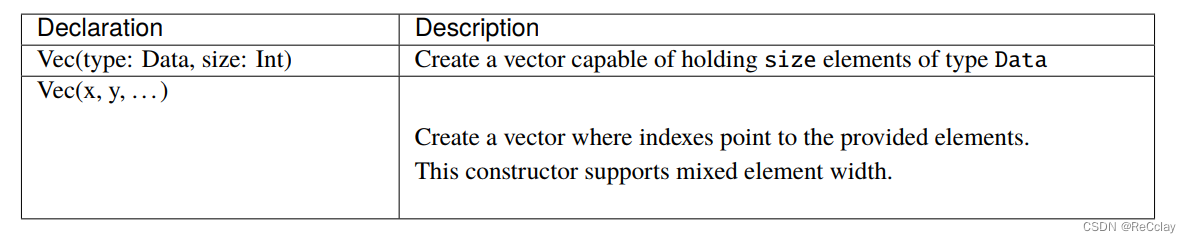

1.2、声明

声明向量的语法如下：

在这里插入图片描述

1.2.1、实例

// Create a vector of 2 signed integers
val myVecOfSInt = Vec(SInt(8 bits), 2)
myVecOfSInt(0) := 2
myVecOfSInt(1) := myVecOfSInt(0) + 3

// Create a vector of 3 different type elements
val myVecOfMixedUInt = Vec(UInt(3 bits), UInt(5 bits), UInt(8 bits))

val x, y, z = UInt(8 bits)
val myVecOf_xyz_ref = Vec(x, y, z)

// Iterate on a vector
for(element <- myVecOf_xyz_ref) {
	element := 0 // Assign x, y, z with the value 0
}

// Map on vector
myVecOfMixedUInt.map(_ := 0) // Assign all elements with value 0

// Assign 3 to the first element of the vector
myVecOf_xyz_ref(1) := 3

1.3、运算符

Vec类型支持以下运算符：

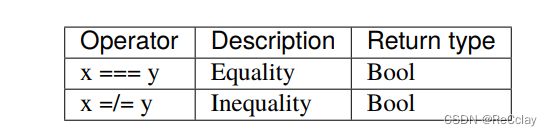

1.3.1、比较（Comparison）

在这里插入图片描述

// Create a vector of 2 signed integers
val vec2 = Vec(SInt(8 bits), 2)
val vec1 = Vec(SInt(8 bits), 2)

myBool := vec2 === vec1 // Compare all elements

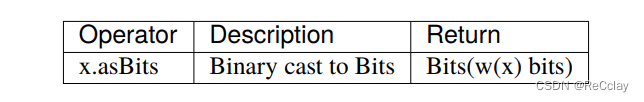

1.3.2、类型转换（Type cast）

在这里插入图片描述

// Create a vector of 2 signed integers
val vec1 = Vec(SInt(8 bits), 2)

myBits_16bits := vec1.asBits

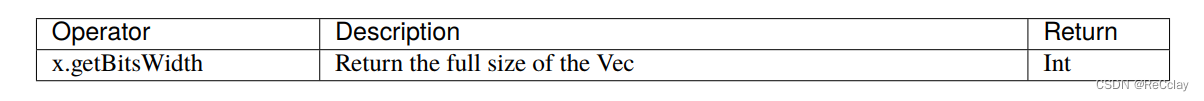

1.3.3、杂项（Misc）

在这里插入图片描述

// Create a vector of 2 signed integers
val vec1 = Vec(SInt(8 bits), 2)

println(vec1.getBitsWidth) // 16

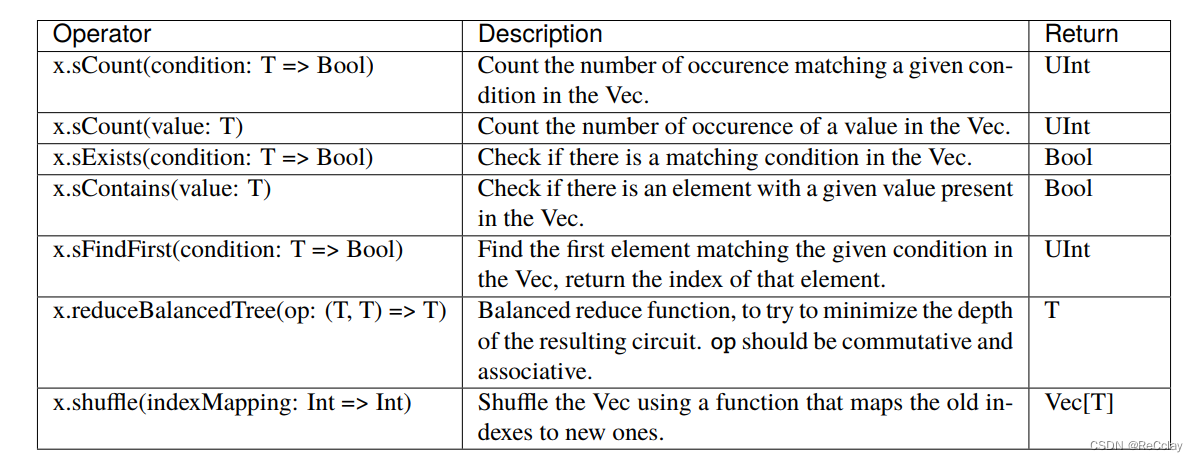

1.3.4、Lib辅助函数（Lib helper functions）

注意：您需要导入 “spinal.lib._” 以将这些函数放在作用域中。

在这里插入图片描述

import spinal.lib._
// Create a vector with 4 unsigned integers
val vec1 = Vec(UInt(8 bits), 4)

// ... the vector is actually assigned somewhere

val c1: UInt = vec1.sCount(_ < 128) // vec中有多少个值小于128
val c2: UInt = vec1.sCount(0) // vec中有多少个值等于零
val b1: Bool = vec1.sExists(_ > 250) // 有没有大于250的元素
val b2: Bool = vec1.sContains(0) // vec里有零吗？
val u1: UInt = vec1.sFindFirst(_ < 10) // 获取第一个小于10的元素的索引
val u2: UInt = vec1.reduceBalancedTree(_ + _) // 将所有元素相加。
