【校招Verilog快速入门】基础语法篇：VL2、异步复位的串联T触发器

已于 2022-08-03 14:28:21 修改
阅读量869 收藏
点赞数 1
CC 4.0 BY-SA版权
分类专栏： # 校招Verilog篇刷题（含面试手撕代码） 文章标签： 校招 职场和发展 数字IC Verilog
于 2022-04-16 17:27:32 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ReCclay/article/details/124201127
本文介绍了如何使用Verilog实现两个串联的异步复位T触发器，详细阐述了T触发器的工作原理和异步复位的特点，并提供了输入输出信号的描述及波形分析。

文章目录

一、题目

描述

题目描述：

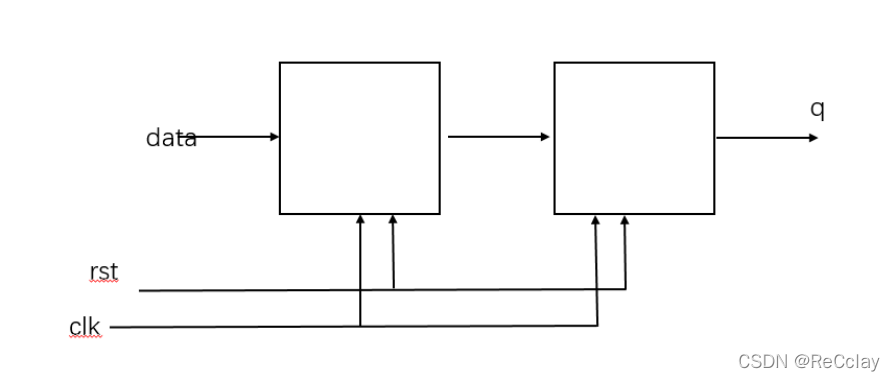

用verilog实现两个串联的异步复位的T触发器的逻辑，结构如图：

信号示意图：

在这里插入图片描述

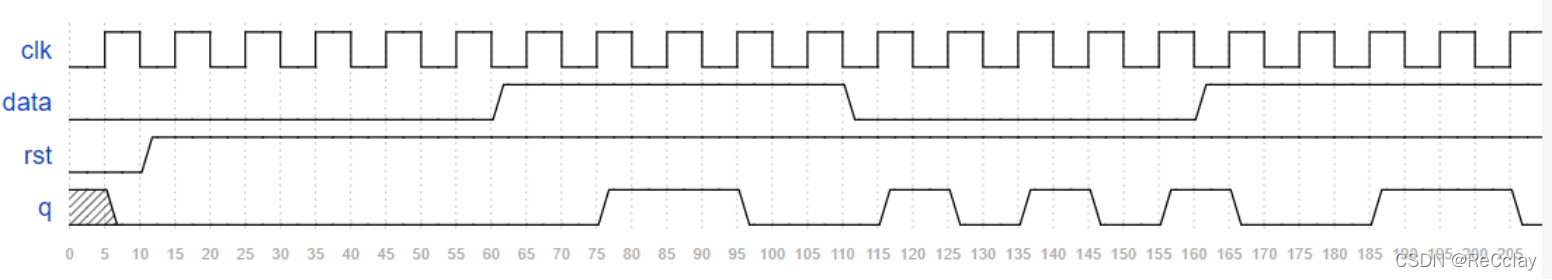

波形示意图：

在这里插入图片描述

输入描述：

输入信号 data, clk, rst
类型 wire
在testbench中，clk为周期5ns的时钟，rst为低电平复位

输出描述：
输出信号 q
类型 reg

二、题解

分析：做题之前首先需要知道T触发器的特点：输入为1时，输出进行翻转。

另外需要注意异步复位。

`timescale 1ns
