【Verilog基础】CMOS电路基础知识以及几种常见的低功耗方法

已于 2022-08-30 00:14:06 修改
阅读量3.3k 收藏 10
点赞数 1
CC 4.0 BY-SA版权
分类专栏： # Verilog基础(含数电基础) 文章标签： Verilog 职场和发展 数字IC
于 2022-04-04 02:31:20 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ReCclay/article/details/123947906
本文介绍了CMOS反相器、与非门、或非门、与门和或门的基本原理及电路图，强调了PMOS和NMOS的组合方式。此外，还详细探讨了CMOS电路的功耗分类，包括静态功耗和动态功耗，并提出了降低功耗的方法，如时钟门控、动态电压频率调整（DVFS）和多阈值电压技术等。

速记：

  • PMOS上有圆圈或者箭头朝外
  • 反相器是上P下N
  • 与非门输出下边是串联的；与门是与非门的PMOS和NMOS正负极调转
  • 或非门输出下边是并联的；或门时或非门的PMOS和NMOS正负极调转

文章目录

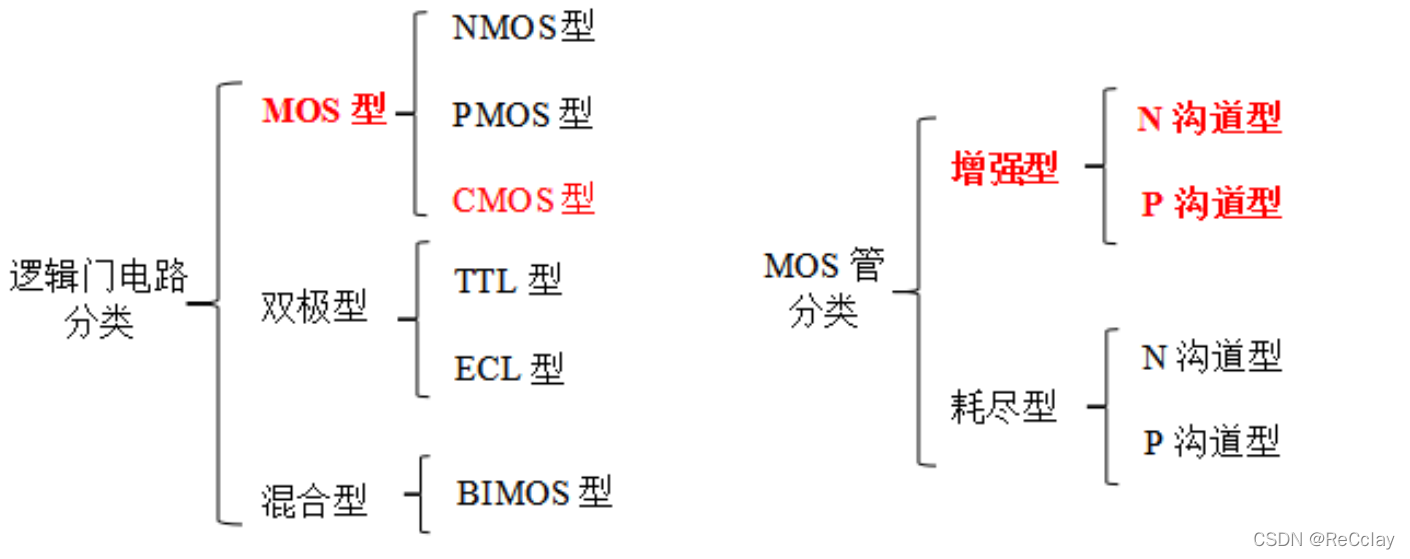

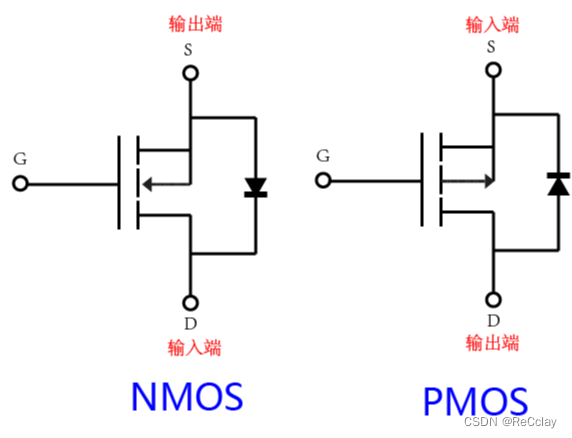

一、CMOS器件

在这里插入图片描述

在这里插入图片描述

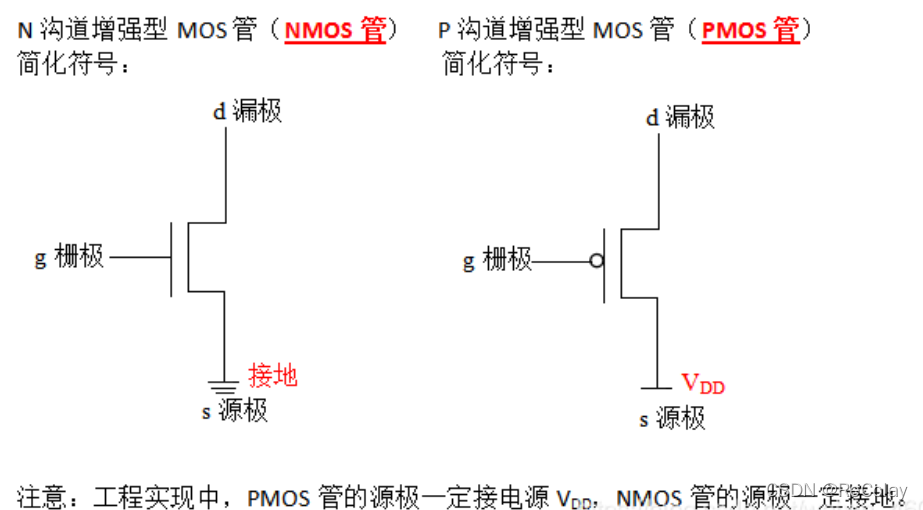

另一种常见画法：

在这里插入图片描述

1.1.CMOS反相器

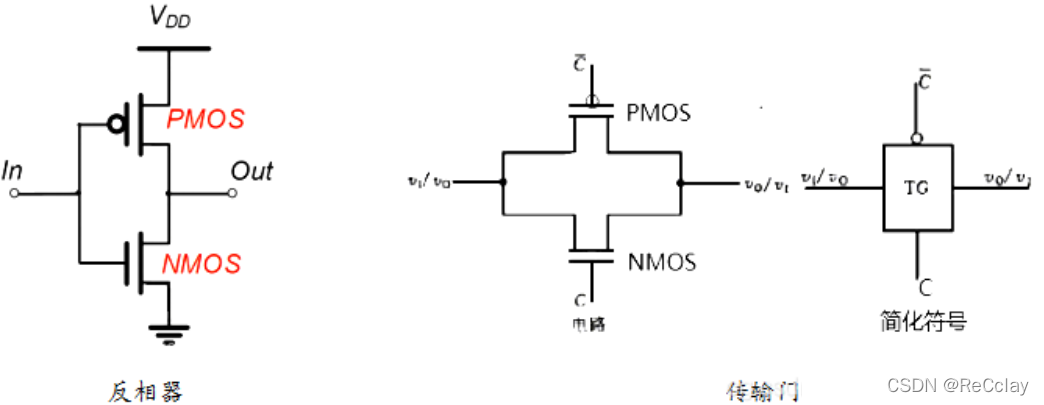

CMOS反相器实现非门功能，由一个PMOS管和一个NMOS管组成,其逻辑电路图如下：

补充：当将一个PMOS管和一个NMOS管并联，则会组成一个传输门（TG）电路。

在这里插入图片描述

其真值表如下：

In PMOS NMOS Out
