【Verilog基础】RAM IP 核基础知识

本文介绍了RAM作为随机存取存储器的基本特性,并对比了FPGA中RAM与ROM的区别。重点讲解了Altera的RAM IP核,包括单端口RAM、简单双端口RAM和真正双端口RAM的特性和使用场景,强调了各类型在读写操作上的差异。同时,还展示了不同RAM配置模式的接口信号图。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

在这里插入图片描述

RAM 是随机存取存储器(Random Access Memory)的简称,是一个易失性存储器。RAM 工作时可以随时从任何一个指定的地址写入或读出数据,同时我们还能修改其存储的数据,即写入新的数据,这是 ROM 所并不具备的功能。

在 FPGA 中这也是其与 ROM 的最大区别。 ROM 是只读存储器,而 RAM 是可写可读存储器,在我们 FPGA 中使用这两个存储器主要也是要区分这一点,因为这两个存储器使用的都是我们 FPGA 内部的 RAM 资源,不同的是 ROM 是只用到了 RAM 资源的读数据端口。

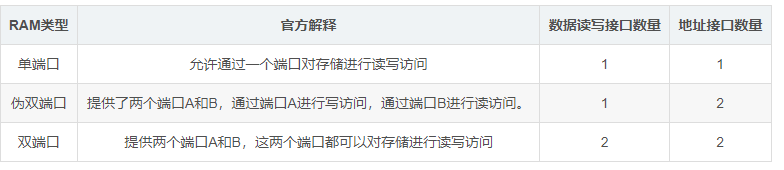

Altera 推出的 RAM IP 核分为两种类型:单端口 RAM 和双端口 RAM。其中双端口RAM 又分为简单双端口 RAM 和真正双端口 RAM。

  • 对于单端口 RAM,读写操作共用一组地址线,读写操作不能同时进行;
  • 对于简单双端口 RAM,读操作和写操作有专用地址端口(一个读端口和一个写端口),即写端口只能写不能读,而读端口只能读不能写
  • 对于真正双端口 RAM,有两个地址端口用于读写操作(两个读/写端口),即两个端口都可以进行读写。

下面给出 RAM 不同配置模式存储器的
