【Verilog基础】在不同时钟域之间如何安全地传递信号方法总结（3）多bit 控制/数据 信号跨时钟域传输（异步FIFO））

已于 2022-03-29 10:25:43 修改
阅读量1k 收藏 1
点赞数 2
CC 4.0 BY-SA版权
分类专栏： # Verilog基础(含数电基础) 文章标签： Verilog STA 计数器
于 2022-03-29 00:36:26 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ReCclay/article/details/123810248
本文总结了多bit控制和数据信号跨时钟域传输的方法，重点讲解了异步FIFO的应用。介绍了FIFO的读写流程、用途、结构分类和参数，并详细阐述了如何正确判断FIFO的空满状态，包括二进制和格雷码编码下的判断条件。同时，讨论了异步FIFO中使用格雷码的原因及其优势。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

在这里插入图片描述

文章目录

多bit控制信号跨时钟域传输（解决方案：合并控制信号、加入新的控制信号（如使能信号））

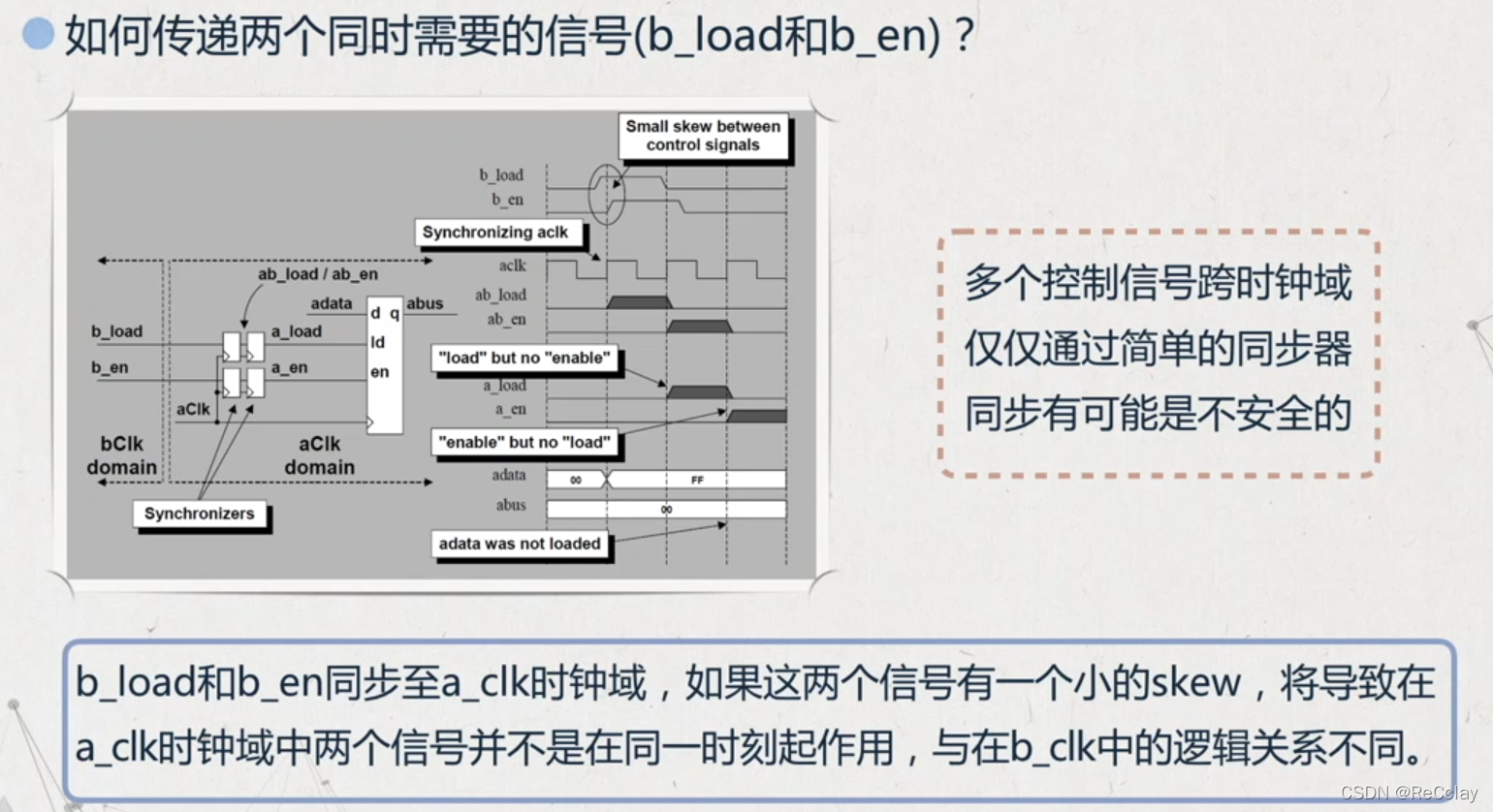

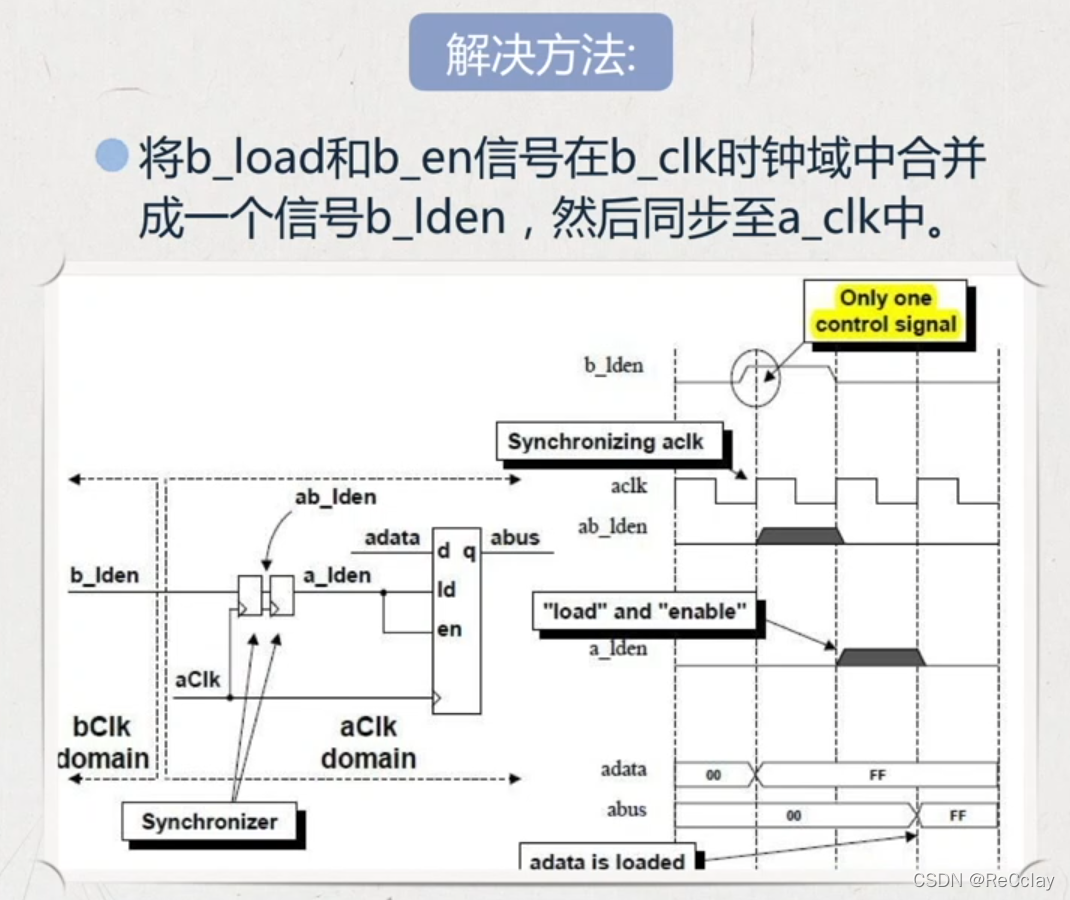

方法一：合并多个控制信号为一个信号

在这里插入图片描述

在这里插入图片描述

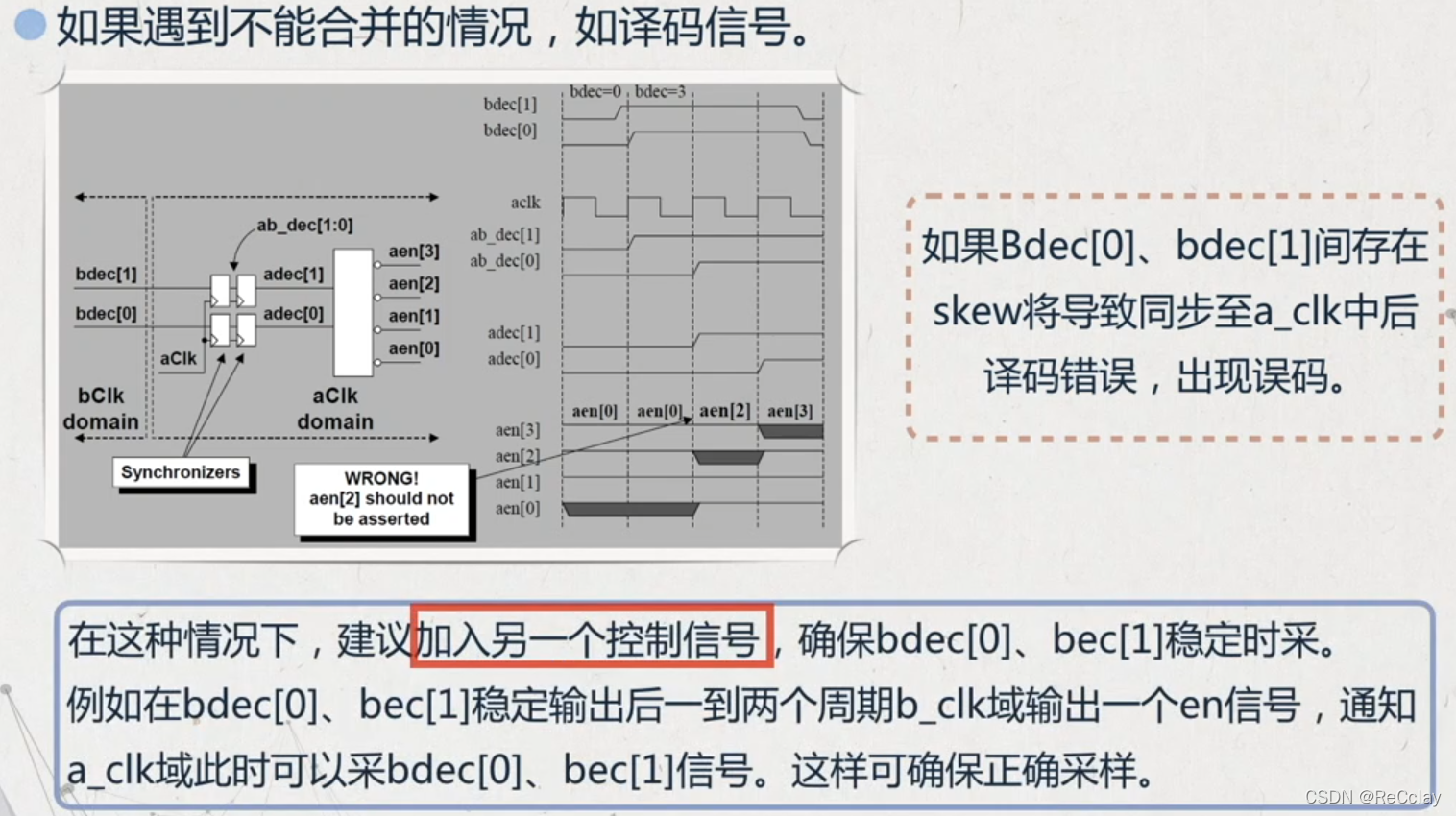

方法二：无法合并控制信号时，建议加入另一个控制信号

在这里插入图片描述

多bit数据信号跨时钟域传输（解决方案：异步FIFO）
