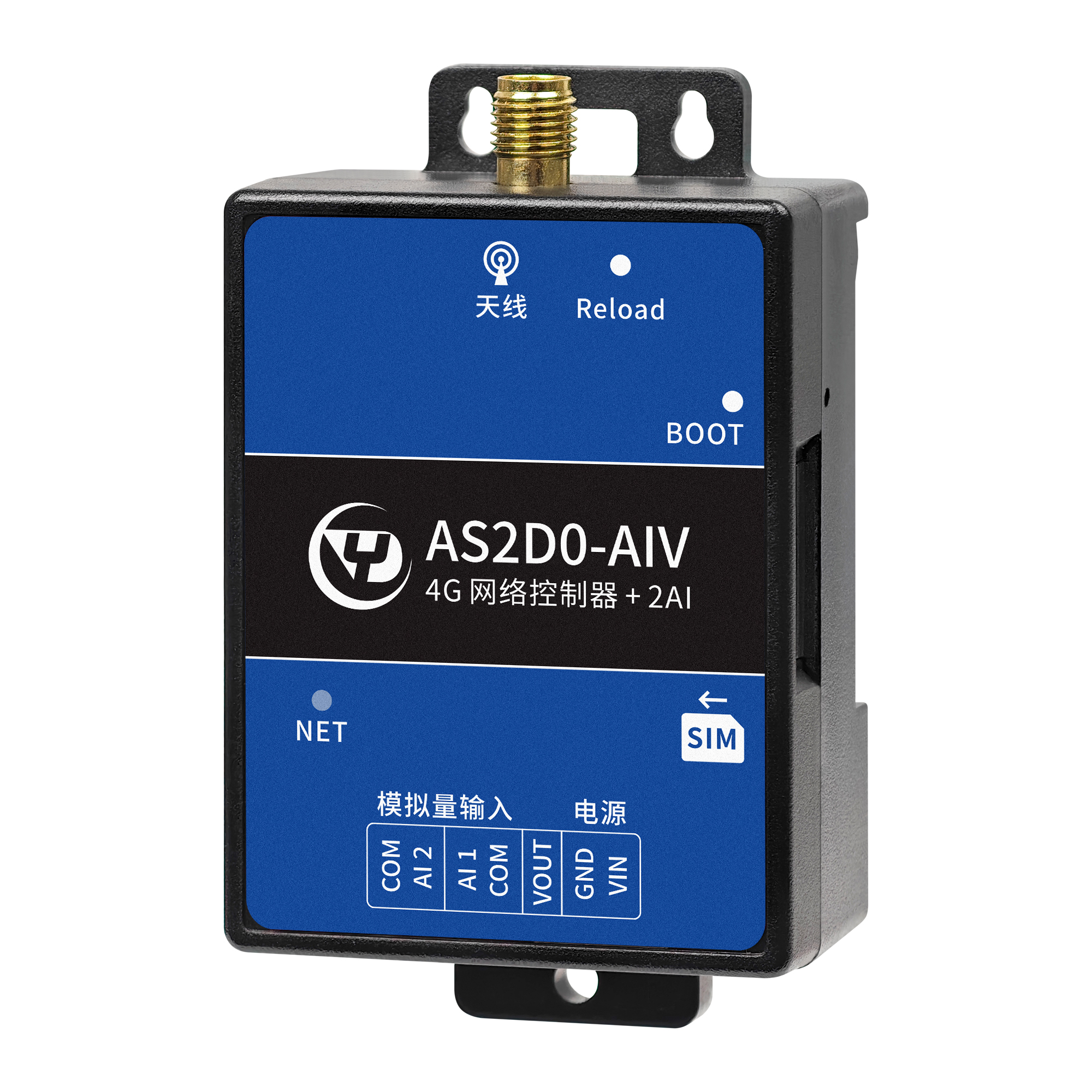

【银尔达4G RTU边缘计算网关】YED-AS2D0-AIV

1. 简介

YED-AS2D0-AIV RTU是由银尔达（yinerda）推出的高性价的远程控制器，适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

1) 支持宽输入电压范围7~36V；

2) 支持接触放电±8KV，空气放电±15KV；

3) 工作环境为-35℃~75℃；

4) 支持1路可控电源输出；

5) 支持2路模拟量输入采集（两个版本，可选电流或者电压采集）；

6) 支持1路ADC，可以直接采集供电电源电压；

7) 支持硬件看门狗，运行稳定不死机；

8)支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

9) 支持标签logo定制服务；

10) 支持二次开发定制;

11)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		7~36V，10W电源，推荐7V以上电源
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
可控电源输出	1路	输出供电电压，最大1A
模拟量采集	2路	两路0-10V采集或者两路0-20ma采集
TTL串口	1路	产测串口
尺寸		55.5*43*22.5mm
安装方式		M3螺丝安装

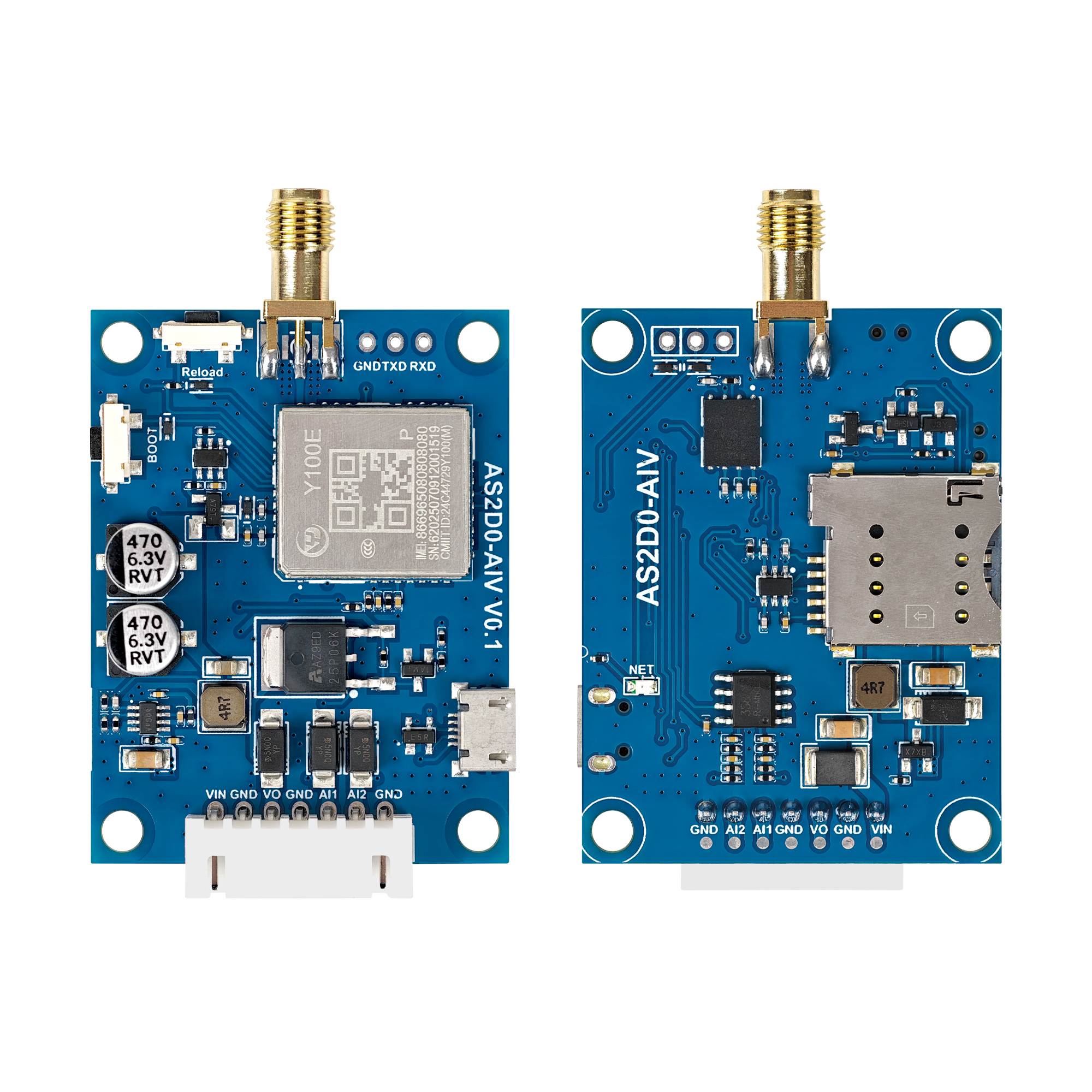

2.2. 硬件资源介绍

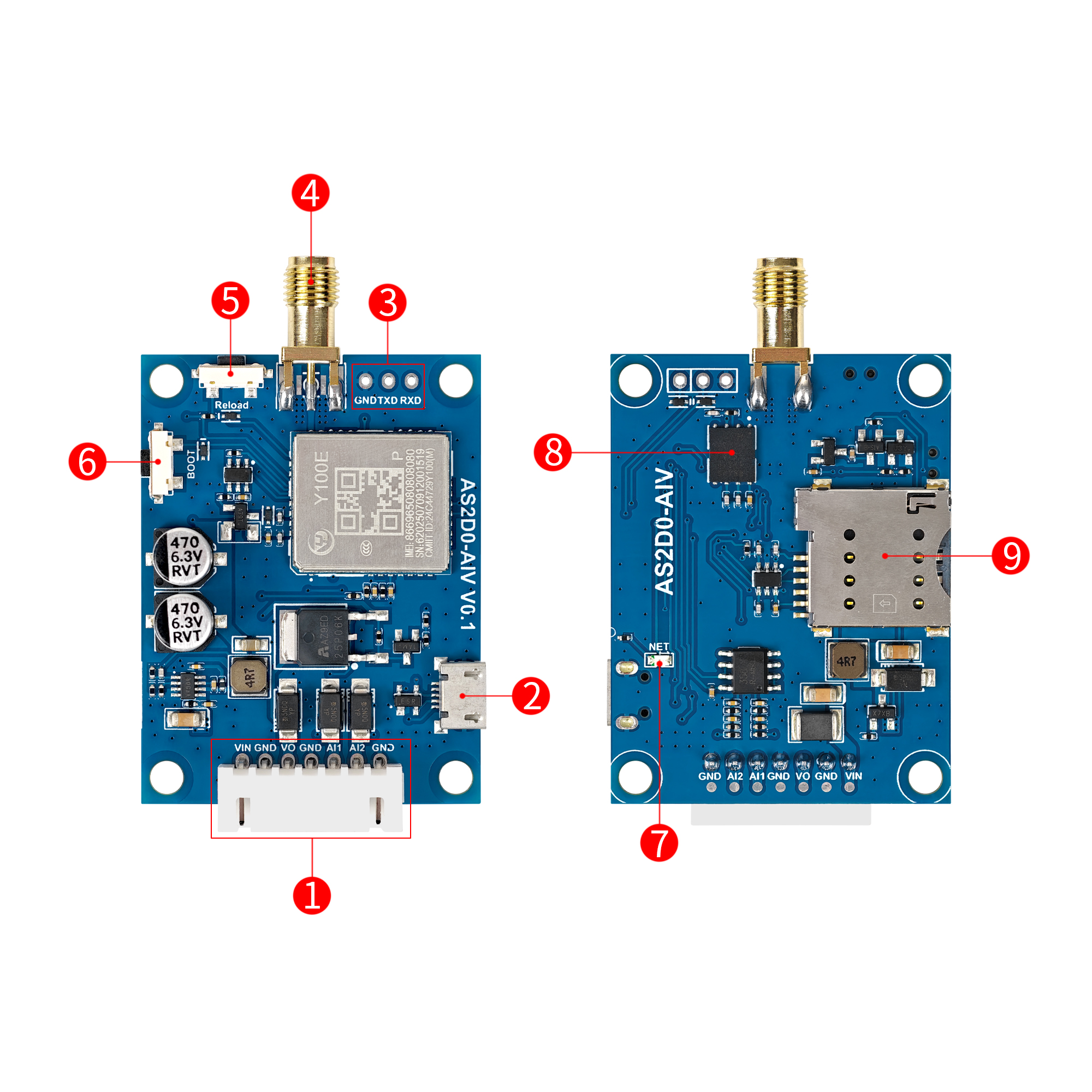

编号	标识	功能	说明
1	VIN GND	供电电源	VIN标识电源正极 GND标识电源负极 7~36V 电压，10W电源，推荐7V以上电压
	VO GND	可控电源输出	输出供电电压，最大1A
	AI1 AI2 GND	模拟量采集	两路0-10V采集或者两路0-20ma采集
2	USB		用来调试或者固件升级。
3	TTL串口		产测串口
4	4G天线		SMA接口，兼容IPEX焊盘，可以选贴
5	Reload	Reload按键	DTU固件，长按7秒，用来恢复出厂设置
6	BOOT	BOOT按键	配合USB，进入BOOT模式升级固件
7	NET LED		系统网络指示灯
8	贴片SIM卡		贴片SIM卡稳定，不松动，脱落，整个板子可以喷三防漆，缺点是不能跟换卡
9	外置SIM卡槽		外置中型、自弹SIM卡，缺口向外，芯片朝模组面

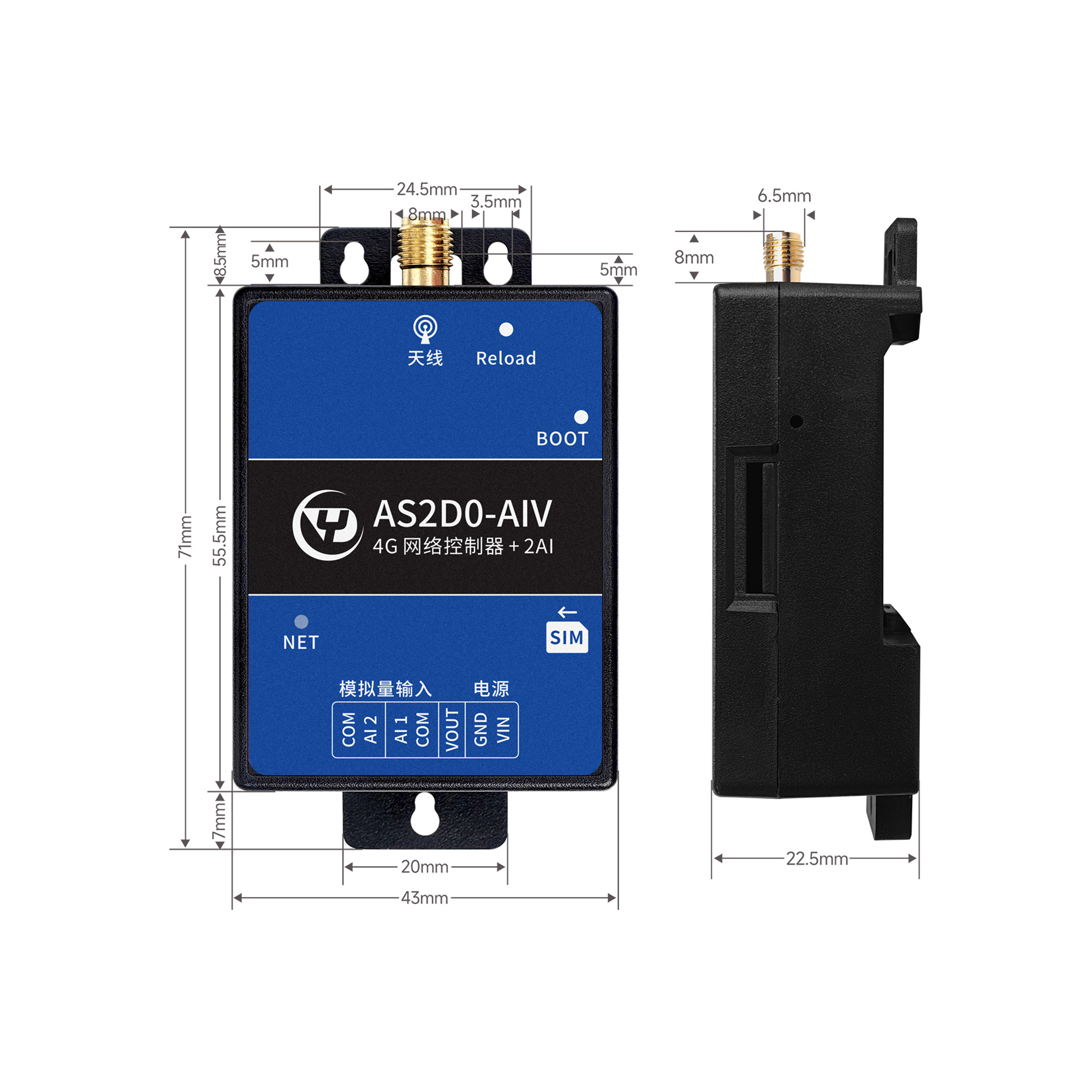

2.3. 硬件尺寸

2.4. PCB图

3. LED状态描述

3.1. NET和RDY/STA LED描述

指示意义	现象	备注
SIM卡不识别	NET LED 和RDY/STA LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁,RDY/STA LED 熄灭
注册网络成功，但没连上服务器	NET LED 500ms慢闪,RDY/STA LED熄灭	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪,RDY/STA LED常亮	至少有一个通道链接服务器成功

4. 测试硬件连接方法

4.1. 使用普通串口工具测试

模块的VIN GND 接7~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air780EP/Y100E

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	TCP协议远程控制DTU资源	【点击查看教程】
3	UDP协议	【点击查看教程】
4	HTTP协议	【点击查看教程】
5	MQTT协议	【点击查看教程】
6	MQTT协议远程控制DTU资源	【点击查看教程】
7	定位	【点击查看教程】
8	WebSocket	【点击查看教程】
9	移动物联网	【点击查看教程】
10	电信Aiot-MQTT	【点击查看教程】
11	华为IotDA	【点击查看教程】
12	新腾讯IOT Explorer	【点击查看教程】
13	阿里IOT	【点击查看教程】
14	涂鸦云	【点击查看教程】
15	ThingsCloud	【点击查看教程】
16	短信转发	【点击查看教程】
17	升级设备(客户设备)固件实例	【点击查看教程】
18	SSL有证书加密实例	【点击查看教程】

6. 银尔达IOT平台教程

序号	网络协议	测试实例
1	IOT平台入门教程	【点击查看教程】
2	模拟电压采集示例	【点击查看教程】
3	模拟电流采集示例	【点击查看教程】
