【银尔达智能报警器】YED-AS2D0

大纲 一、产品视频教程 二、常见问题 三、图文教程 (一) 产品硬件手册 1. 产品简介 2. 硬件介绍 3. 硬件参数 4. 指示灯状态 5. 产品尺寸 6. 设备安装固定 7. 产品接线方法 一、干接点接线图 (二) 微信小程序使用教程 1. 绑定设备 2. 进入参数设置页面 3. 基本信息 4. 输入检测设置 5. 报警参数设置 6. 查看告警记录 7. 查看设备状态 8. 查看设备信息 9. 设置维保信息 (三) 其它相关功能使用教程

一、产品视频教程

1，注册账户（扫描二维码进行注册）

图文和视频教程点击进行跳转【点击查看视频教程】

2，账户公众号绑定（用于接收系统信息）

【点击查看视频教程】

3，添加报警联系人电话和公众号绑定（用于设备报警信息）

【点击查看视频教程】

4，AS2D0报警演示（一定需要把前三个视频看完，并按照视频内容设置好）

二、常见问题

文档	描述
系统数据报警和限制说明	【点击查看教程】
产品相关费用(非常重要)	【点击查看教程】
接收报警电话异常如何处理	【点击查看教程】
报警电话添加到白名单	【点击查看教程】
年费续费异常处理	【点击查看教程】

三、图文教程

(一) 产品硬件手册

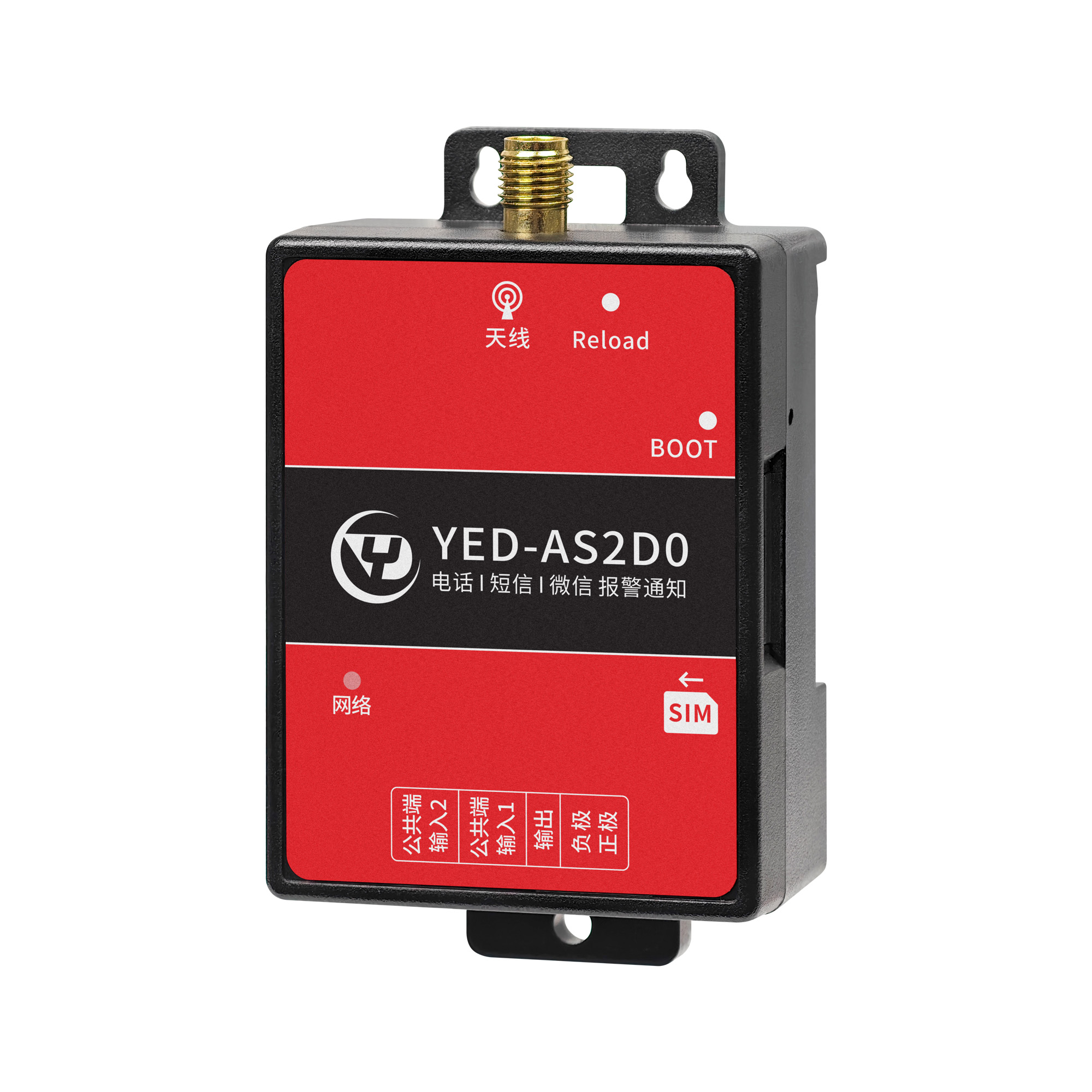

1. 产品简介

YED-AS2D0 是本公司自主研发的输入检测报警器，支持飞书、钉钉、微信、电话、短信多种报警方式，能够及时的监控用户系统的实时运行情况，及时发现潜在的异常情况，避免造成不必要的损失。

本产品仅可作为辅助类产品使用，不可作为用户绝对依赖品使用，不保证 100%可靠，用户还需要对自己设备负有监管责任，设备工作中（包括不限于地震、火灾、洪水、反恐、疫情、电信运营商政策、政府政策、当地运营商基站网络维护或故障不可用等）不可控因素都会影响设备正常工作，对此产生的后果厂家不对此承担任何负责。

功能特点:

1. 支持宽输入电压范围 7~36VDC；
2. 支持导轨安装和定位孔安装，外壳阻燃材料；
3. 支持接触放电±8KV，空气放电±15KV；
4. 工作环境为 -35℃~75℃；
5. 支持 2 路干接点信号输入报警检测；
6. 支持多种报警方式（钉钉、飞书、微信、电话、短信）；
7. 支持多种报警次数设置（无限报警、1 次报警、2 次报警、3 次报警）；
8. 支持多人同时接收报警信息，最大支持 20 个联系人；
9. 支持多种SMA 接口的外置天线，信号不好的地方也能用；
10. 支持标签logo 定制服务； 支持二次开发定制。

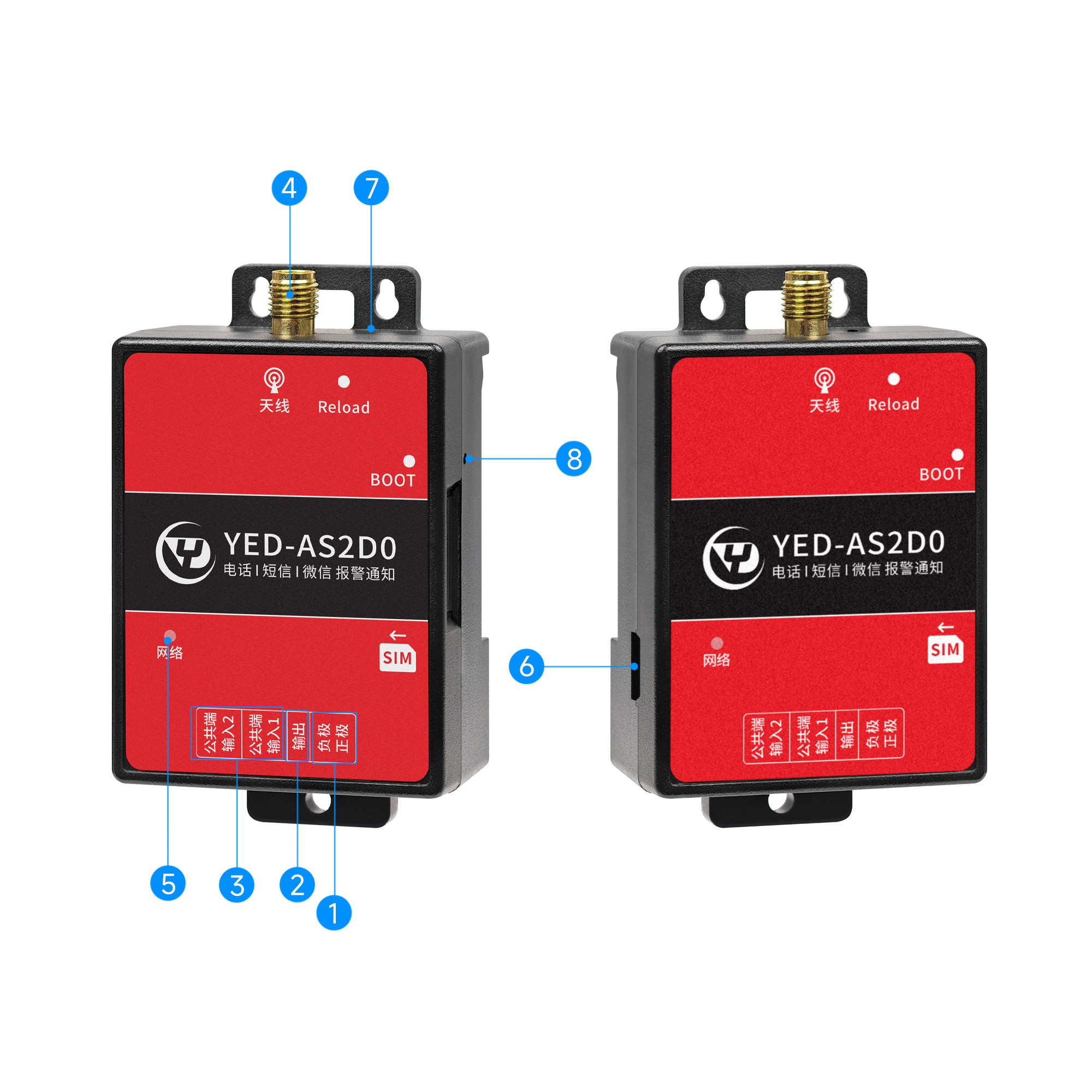

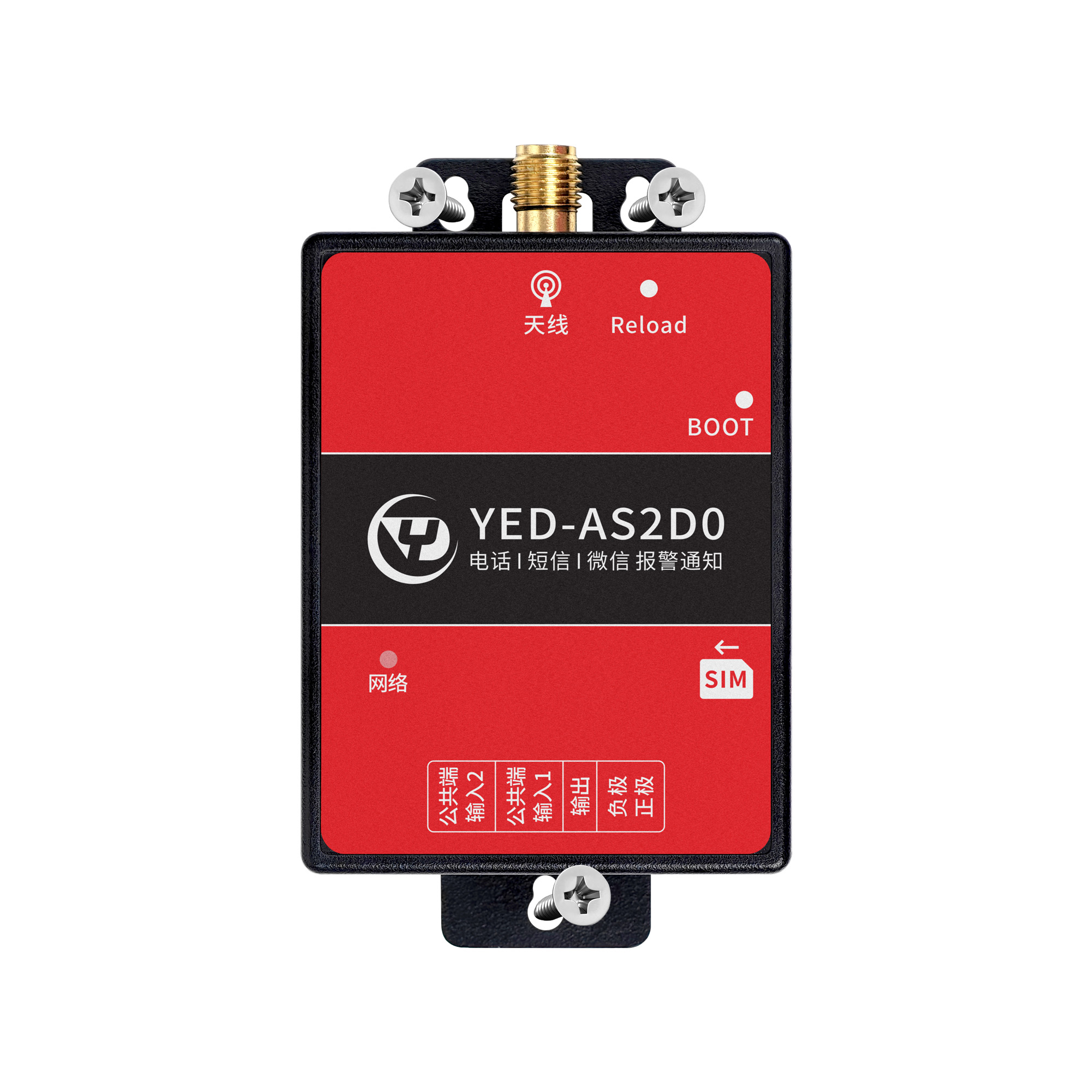

2. 硬件介绍

编号	功能	详细说明
1	设备供电	VIN 接电源正极、GND 接电源负极
2	报警输出	可外接声光喇叭，报警时会输出 VIN 相同的电压
3	IN1 - IN2 通道	检测通道输入信号端（IN1、IN2） 检测通道输入公共端（COM）
4	4G天线	4G 网络信号接收天线
5	设备指示灯	网络灯：会自动闪烁，不同的闪烁频率代表不同的工作状态
6	Mirco USB	用于固件烧录或调试设备
7	Reload	恢复出厂设备按键
8	BOOT	烧录模式控制按键

3. 硬件参数

主要参数	详细说明
工作电压	直流 7-36VDC
4G 网络制式	4G 全网通，支持移动、联通、电信、广电
4G 网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
SIM 卡	内置贴片 SIM 卡，不用插外置卡，有外置卡槽
输入通道	2 路干接点输入检测
报警输出	可外接声光喇叭，报警时会输出 VIN 相同的电压
控制方式	4G 网络控制、不限制距离
射频接口	4G 天线使用 SMA 接口
固件升级	支持远程 OTA 升级
工作湿度	0%~95%RH
存储温度	-20℃ ~+60℃
工作温度	-20℃ ~+60℃
产品尺寸	90 x 90 x 40mm
安装方式	导轨或者定位孔安装

4. 指示灯状态

指示意义	现象
正常供电	电源灯上电常亮
设备出厂未初始化	网络灯 3000ms 亮，3000ms 灭 （出现此情况联系销售处理）
SIM 卡不识别	网络灯 5000ms 亮，5000ms 灭
SIM 卡正常，但注册不了网络	网络灯 100ms 亮，100ms 灭
注册网络成功，但是链接不上服务器	网络灯 500ms 亮，500ms 灭
成功连接上服务器，表示设备运行正常	网络灯 1500ms 亮，1500ms 灭

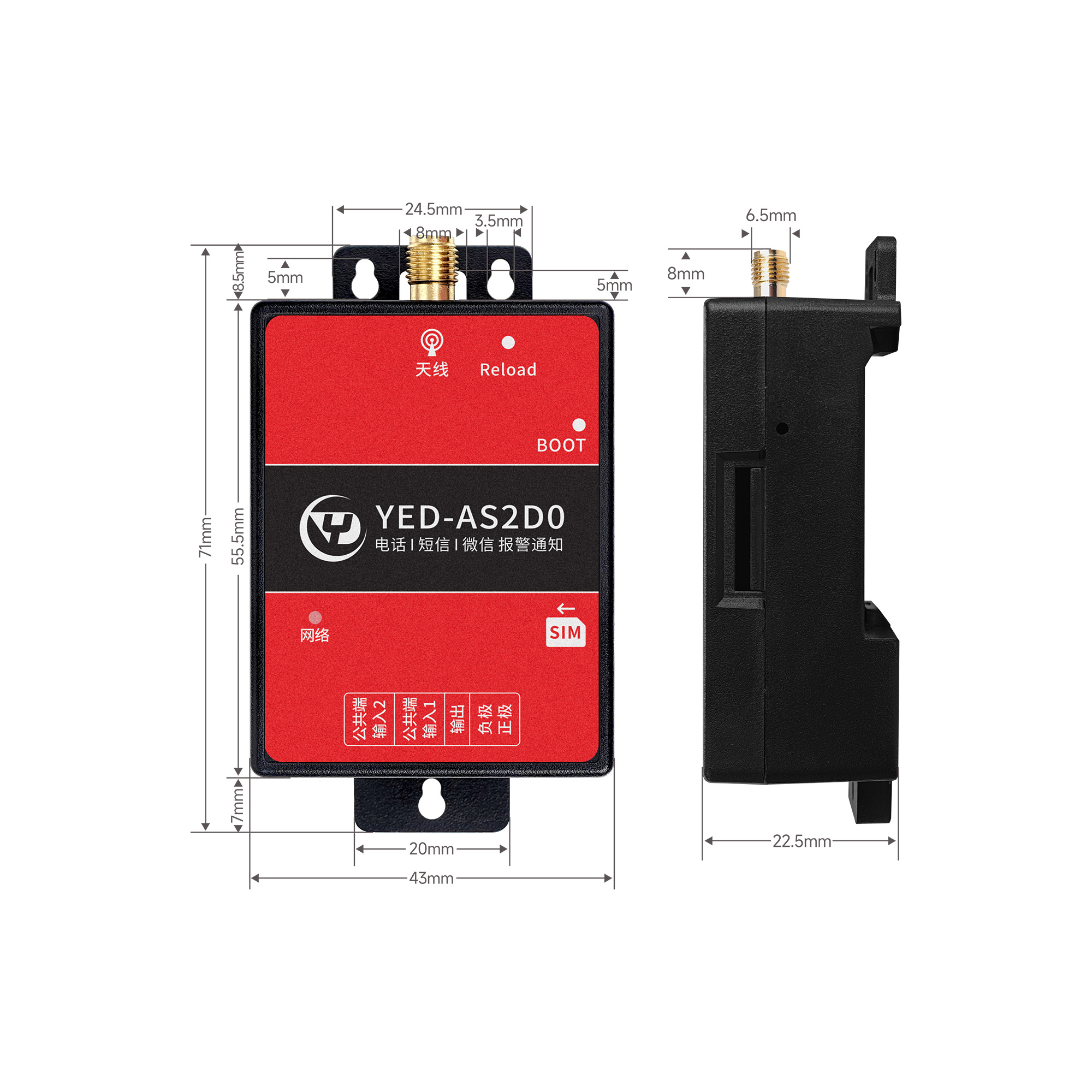

5. 产品尺寸

6. 设备安装固定

螺丝固定

7. 产品接线方法

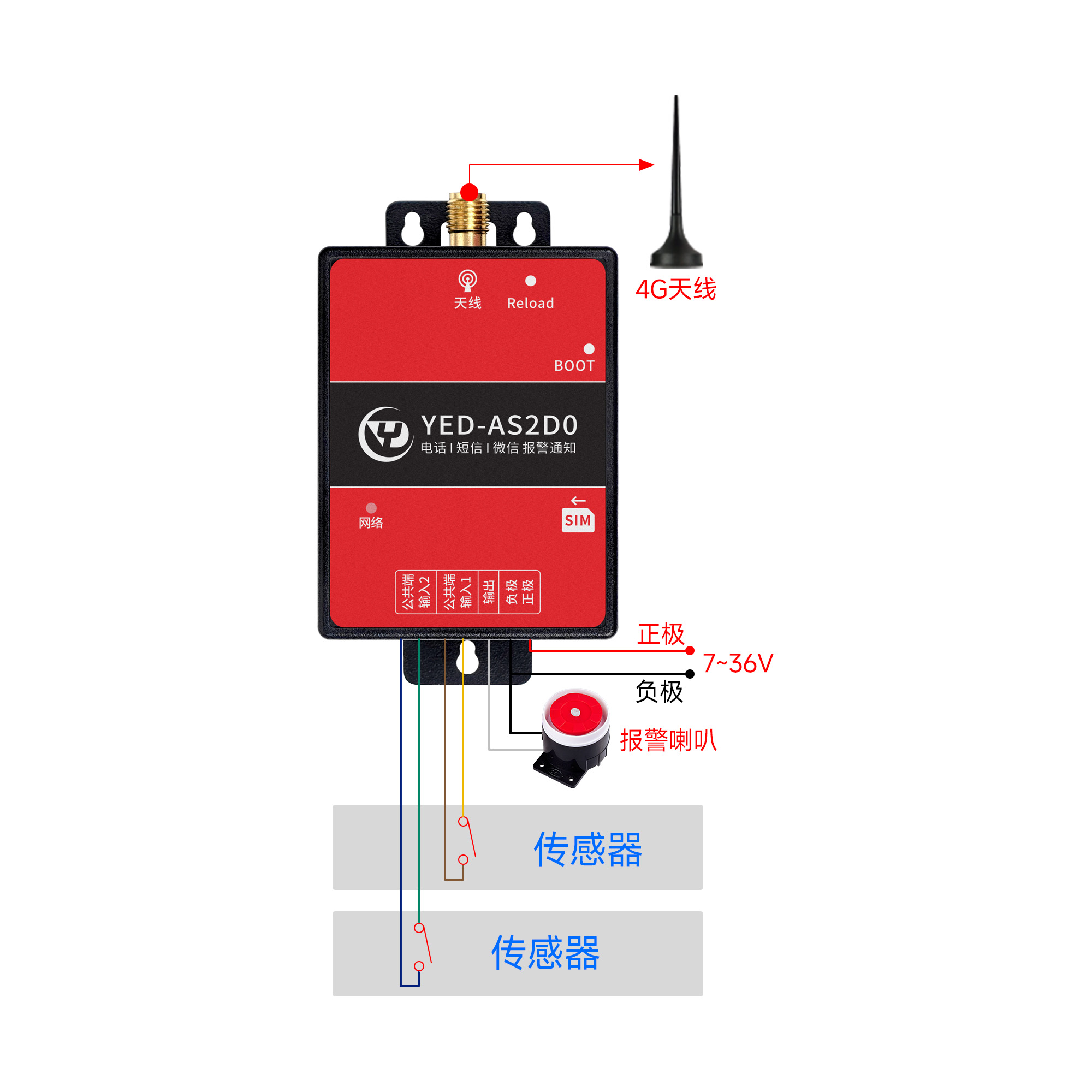

一、干接点接线图

(二) 微信小程序使用教程

如果还没有账号，点击【产品视频教程】进行跳转，观看注册账号视频教程以及使用小程序前的其他必要操作视频。

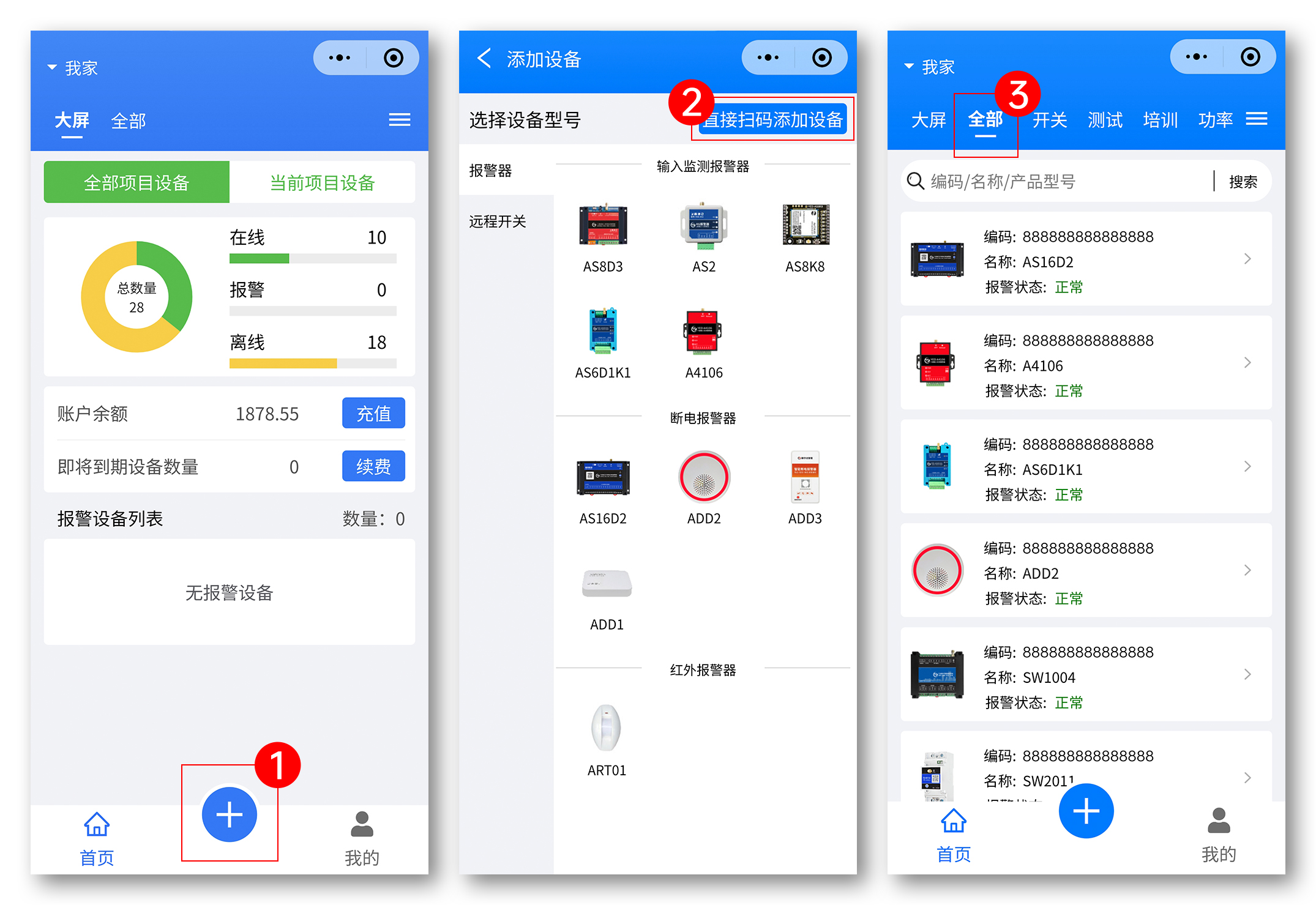

1. 绑定设备

在小程序【主页】点击中间【加号】的图标，进入产品列表界面，点击右上角的【直接扫码添加设备】按钮，扫描产品机身上的二维码标签绑定设备

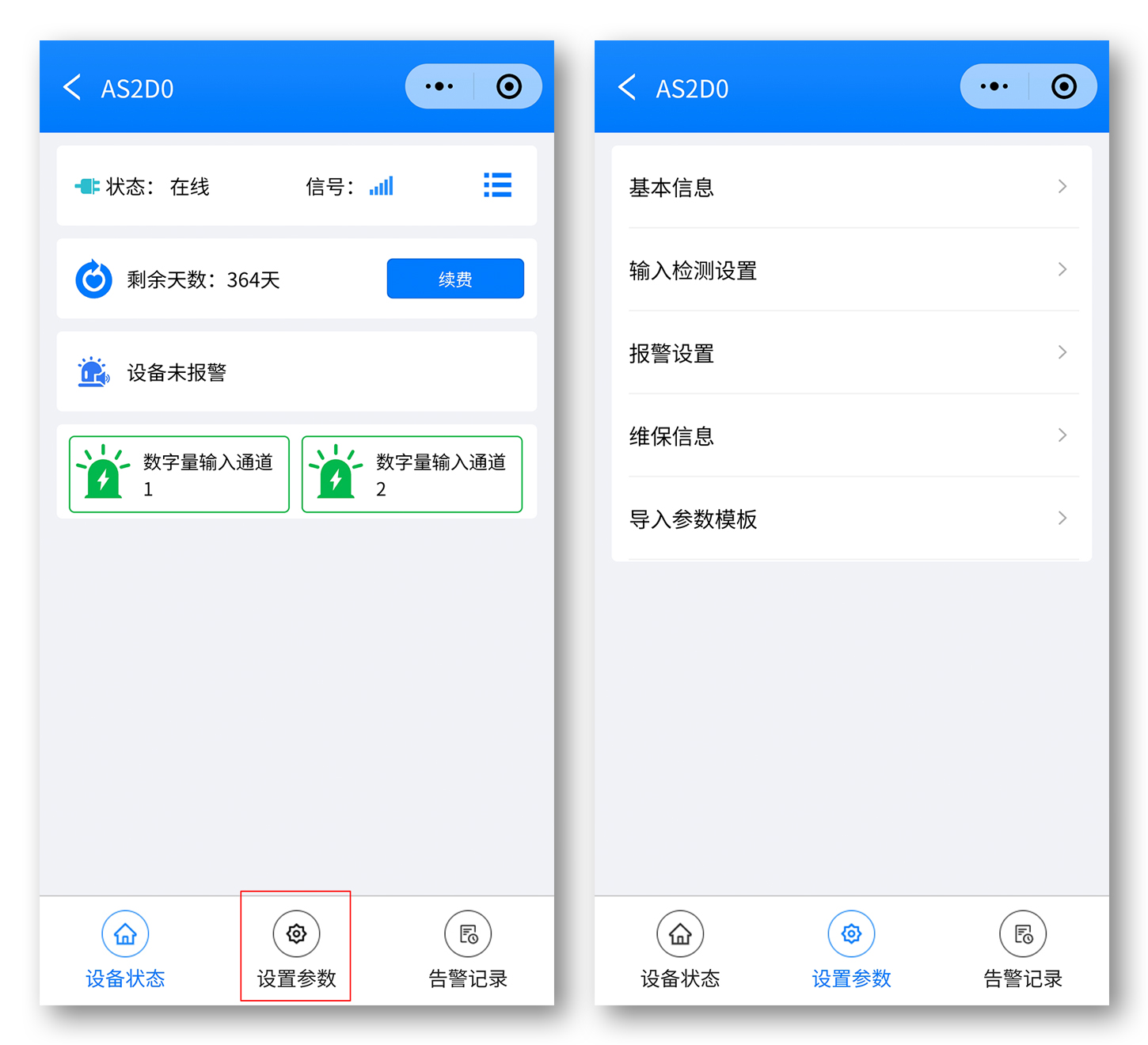

2. 进入参数设置页面

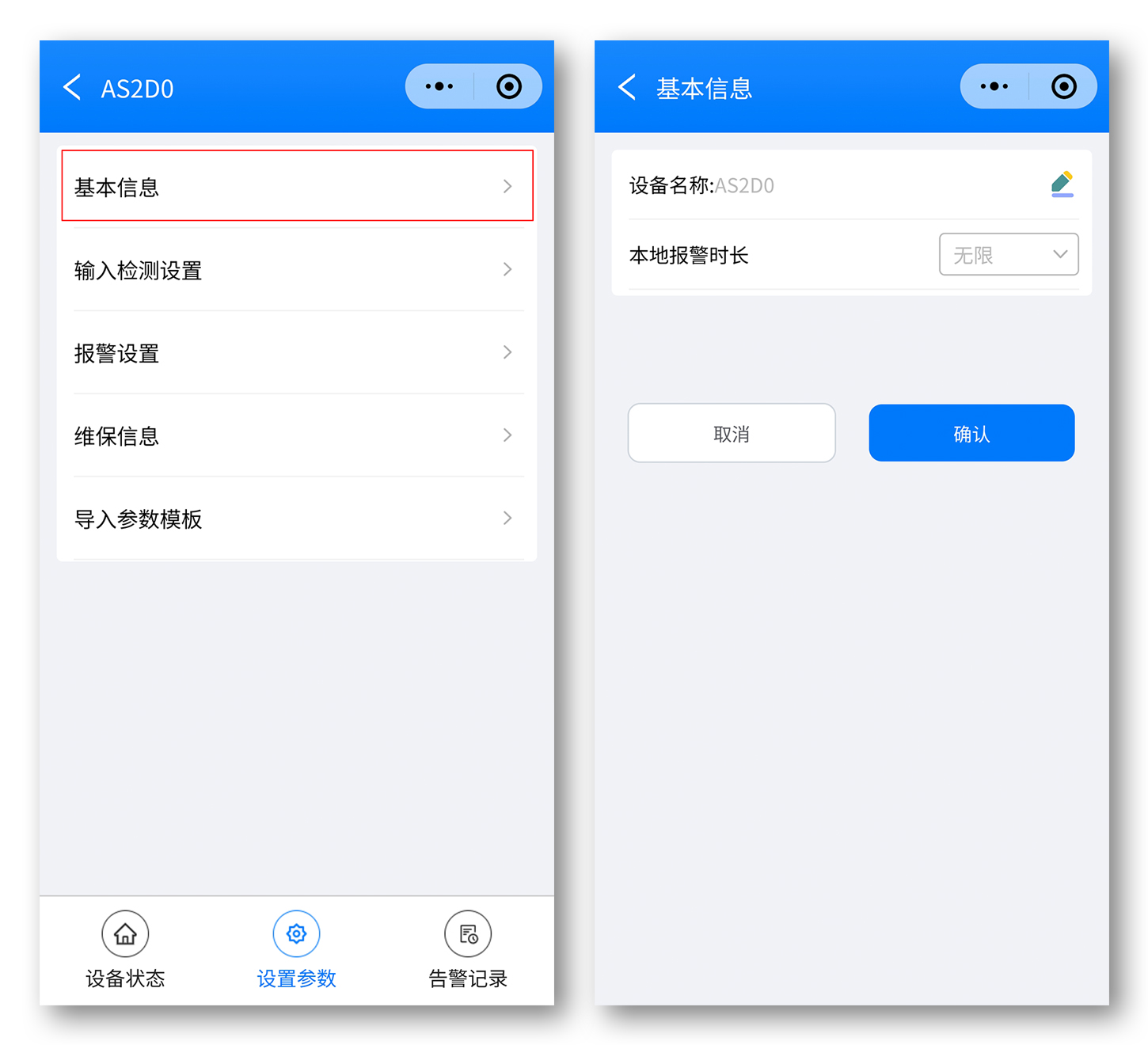

3. 基本信息

• 该页面可以修改设备名称，这样可以更好的区分用途，在触发报警时，会显示出具体的设备具体的通道是哪个，方便区分报警信息，设备名称最多可以输入 18 个文字
• 修改完成后，点击【确认】按钮保存修改好的设置

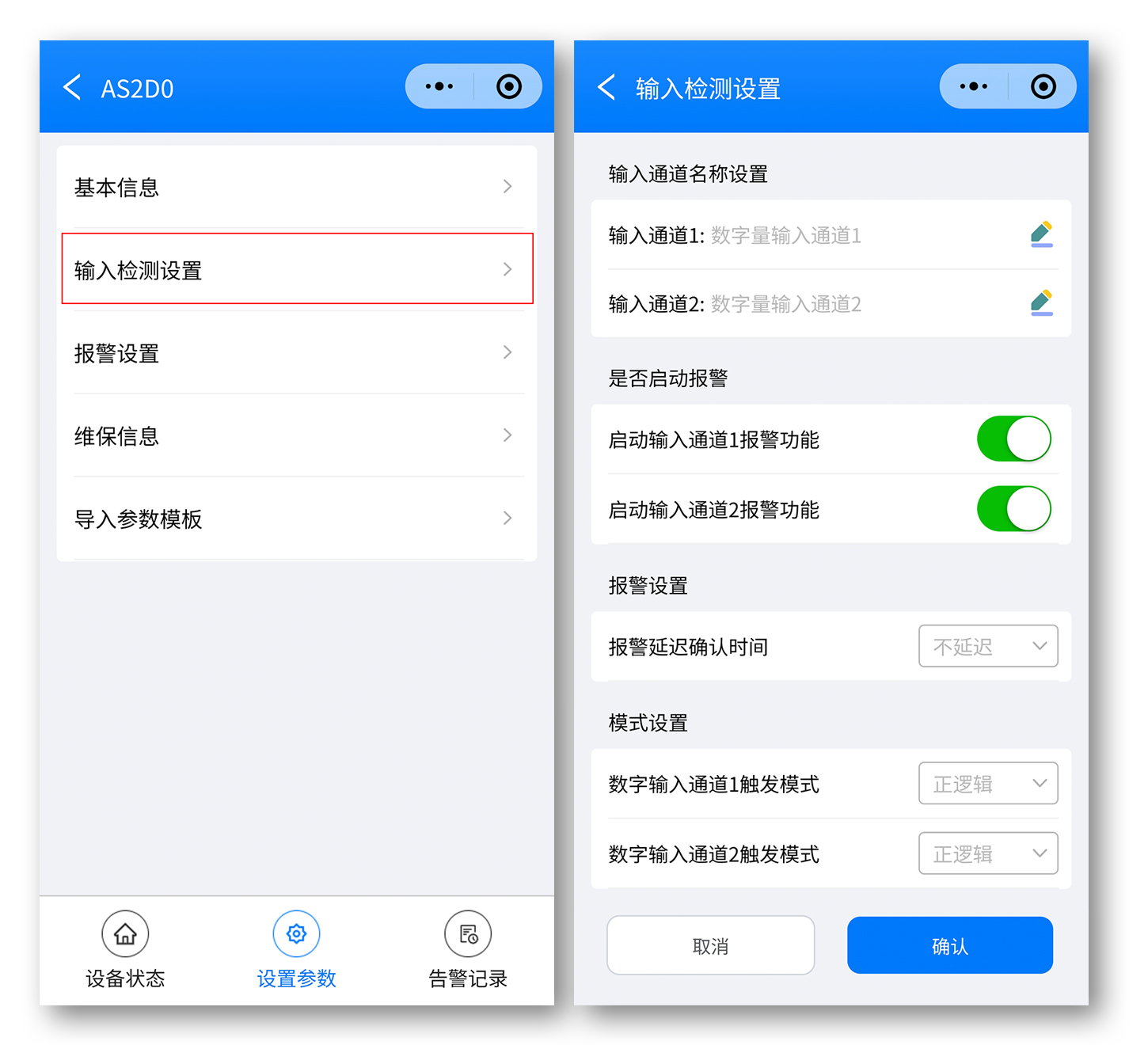

4. 输入检测设置

• 输入通道名称设置：可以修改 10路输入检测通道的名称，这样可以更好的区分每个通道的用途，在触发报警时，会显示出具体的设备具体的通道是哪个，方便区分报警信息，通道名称最多可以输入 18 个文字
• 是否启用报警：可以单独关闭或者打开 10 路输入通道的检测功能，关闭后该通道将不再产生任何报警信息，打开后才会产生报警信息
• 报警延迟确认时间：在输入通道触发报警信号时，设备会延迟到某个用户设置的特定时间后再去检测一次对应通道的信号，确认信号是稳定触发后，才会产生报警通知
• 模式设置：支持（正逻辑、反逻辑）两种方式，当你设备外部的输入报警信号是相反的情况下可以使用该功能进行信号状态的切换
• 修改完成后，点击【确认】按钮保存修改好的设置

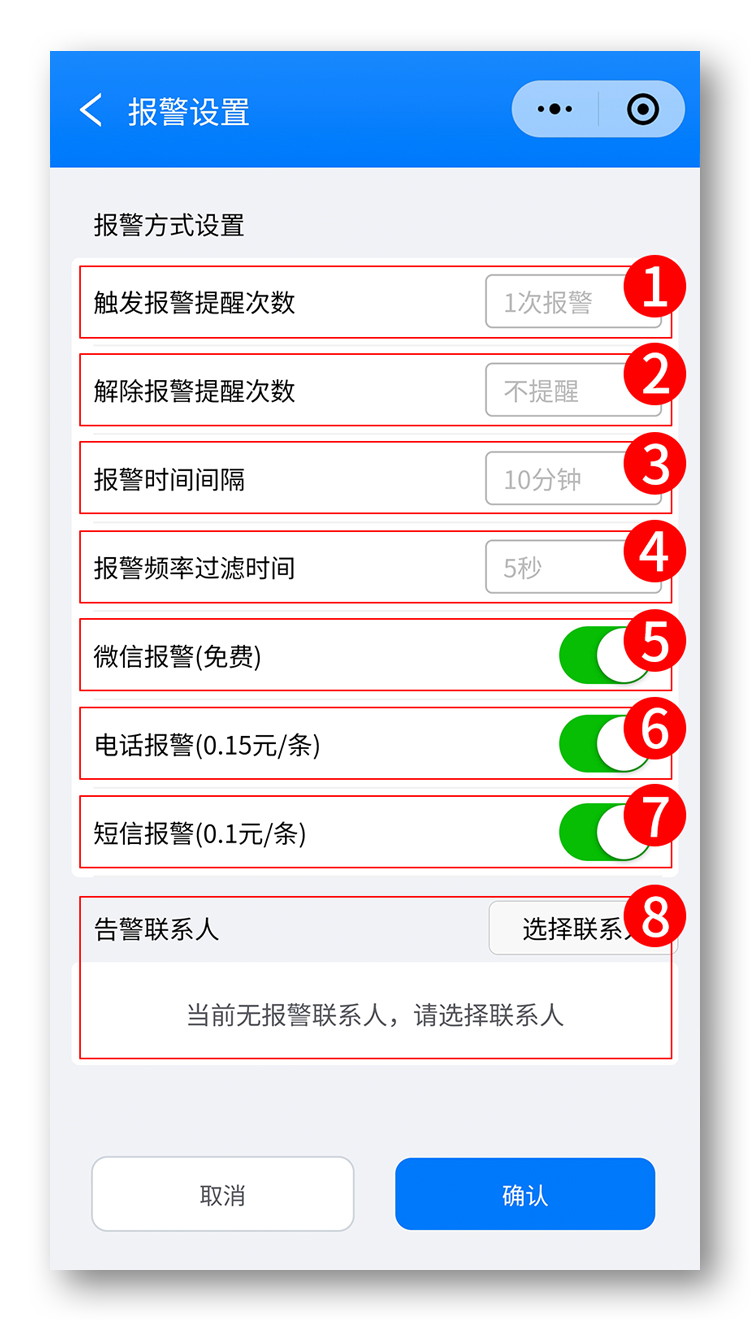

5. 报警参数设置

1. 触发报警提醒次数：设备触发报警时会按照设置的报警次数，重复的通知接收报警的联系人，支持多种报警次数选择（无限报警、1次报警、2 次报警、3 次报警）

如果设置了多次报警，即使报警状态已恢复正常，仍会持续报警，直至达到规定的报警次数，中途需要关闭报警提醒可在【设备状态】界面点击【消除报警通知】或者按下设备上的【消音】按键

1. 解除报警提醒次数：设备解除报警时会按照设置的报警次数，重复的通知接收报警的联系人，支持多种报警次数选择（无限报警、1次报警、2 次报警、3 次报警、不提醒）
2. 报警时间间隔：该功能和报警次数设置配合使用，当使用（无限报警、2次报警、3 次报警）时，每次报警通知的间隔时间，支持多种时间选择（5 分钟、10 分钟、30 分钟、60 分钟）要合理的进行设置，每天每个号码系统有限制，超过限制后当天电话号码可能收不到报警信息
3. 报警频率过滤时间：设备在指定时间范围内触发多次相同的报警则会自动被 过滤掉，确保只报警 1 次，支持多种时间选择（5 秒、10 秒、30 秒、60 秒）
4. 微信报警：打开后报警联系人才能收到，微信的报警通知，关闭则收不到微信通知 免费使用，报警信息到达率高，需要关注“银尔达智能”公众号
5. 电话报警：打开后报警联系人才能收到，电话的报警通知，关闭则收不到电话 通知需要收费，报警信息到达率低，有拨打频率限制，有可能会被当成骚扰电话被拦截（0.15元/条 不接不收费）
6. 短信报警：打开后报警联系人才能收到，短信的报警通知，关闭则收不到短信通知 需要收费，报警信息到达率高，有发送频率限制，有可能会被当成骚扰信息被拦截（0.1元/条）
7. 报警联系人： 选择当设备报警后（微信、短信、电话）需要通知的人员

特别提醒：使用（电话、短信）报警时，会产生（电话、短信）相关扣费，为了确保你能够顺利接收到重要的报警信息，请确保你的账户余额处于充足状态，避免因为账户余额不足导致，接收不到重要的报警信息尤其是在设置了多个接收报警联系人时，建议账户余额不应低于 5 元，如果余额过低可能会出现，有些人能正常接收到报警短信和电话，有些人却接收不到的情况。

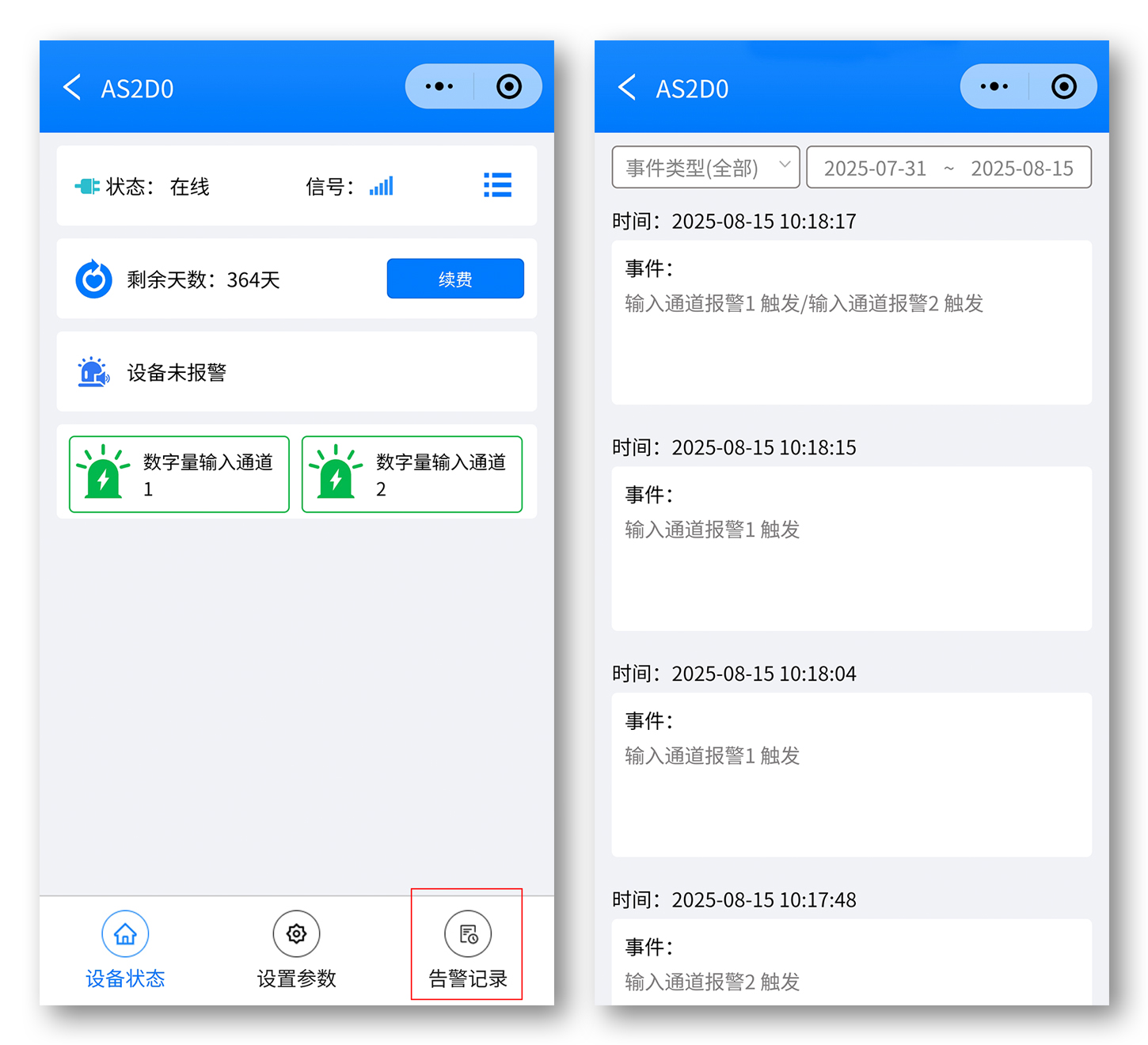

6. 查看告警记录

在【设备状态】界面，点击【告警记录】可以切换到记录查看界面

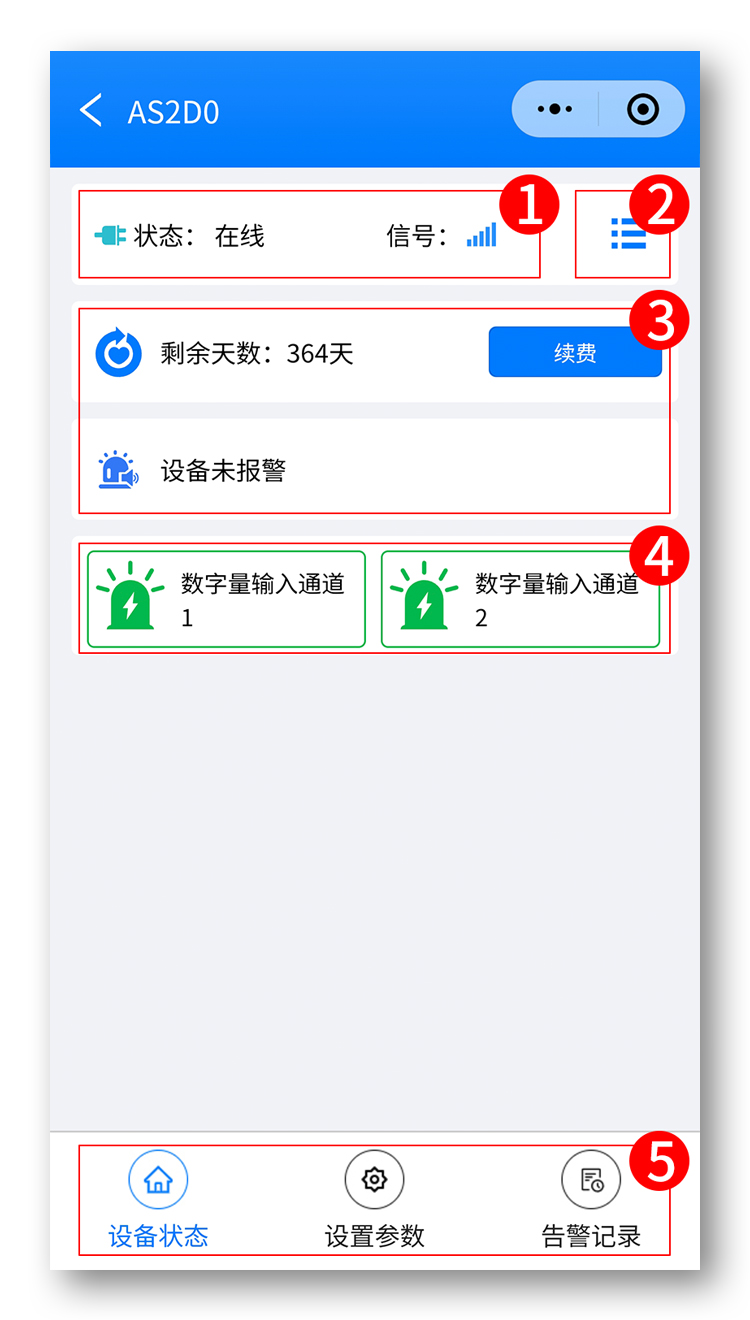

7. 查看设备状态

1. 显示设备【信号强度、设备状态、电池电量】如果设备离线则状态这里会显示为离线，并且界面显示为灰色
2. 设备的其他功能菜单，包含【设备信息、设备分享、固件升级、恢复出厂设置】相关功能
3. 设备剩余天数：显示设备剩余的可用天数，设备快到期前如果还需要使用则需要续费设备

设备报警状态：设备触发报警时，用户可以通过点击【消除报警通知】按钮，可关闭设备的【报警输出】接口的12V 电压输出和关闭（微信、短信、电话）提醒，这个【报警输出】接口设计的非常实用，它允许用户外接 12V 的高音喇叭或其它 12V 的设备。通过外部高音喇叭报警的音效，从而提高报警的注意度和警觉性

1. 10 路 报警输入检测通道报警状态，显示为红色表示报警状态，显示为绿色表示正常
2. 功能切换区域，可以在【设备状态、设置参数、告警记录】界面来回切换

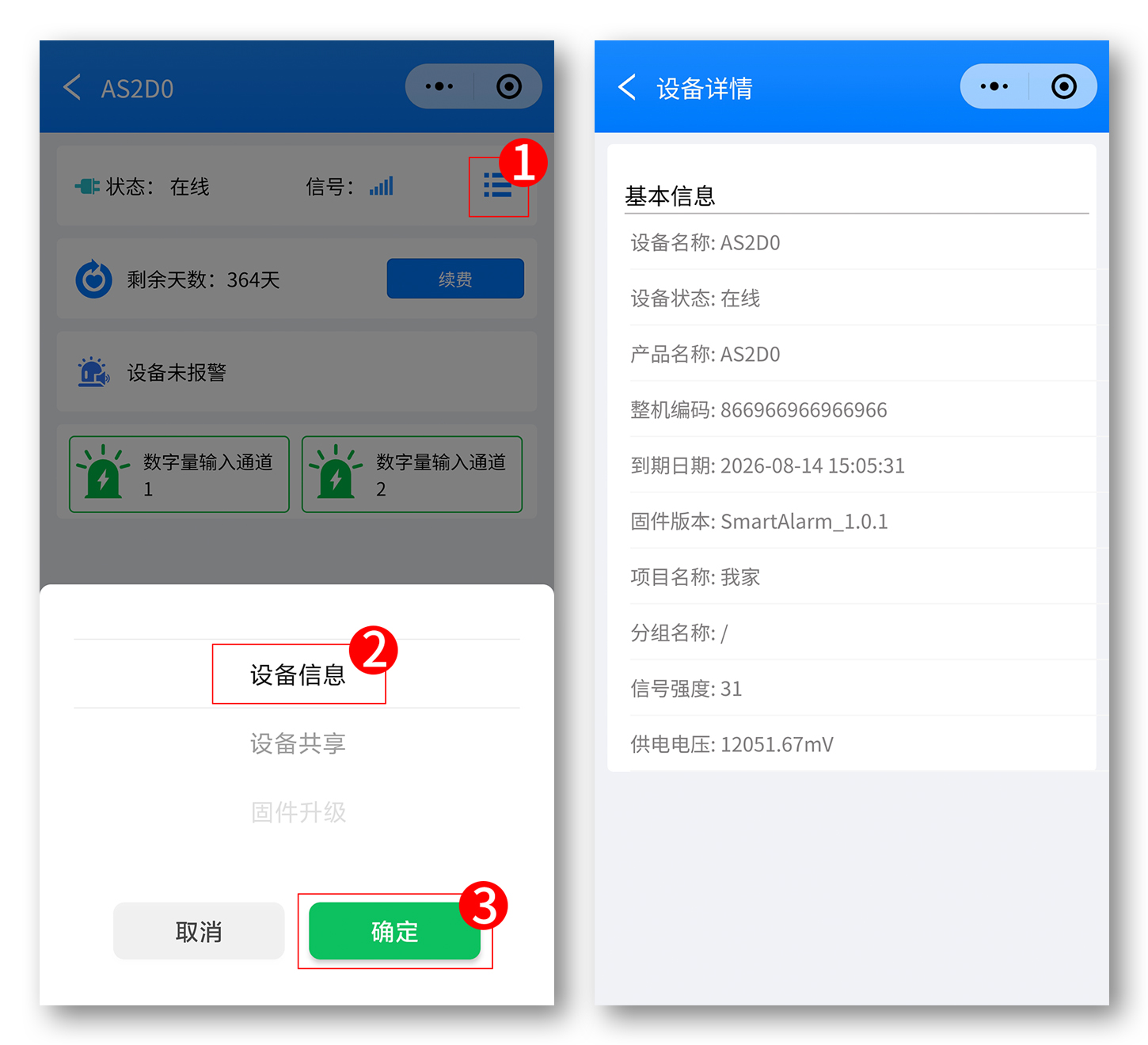

8. 查看设备信息

点击设备控制界面上的箭头 ① 的区域，弹出选择菜单，点击【设备信息】点击【确定】进入设备详情页面，在这里可以看到设备当前的一些基本信息。

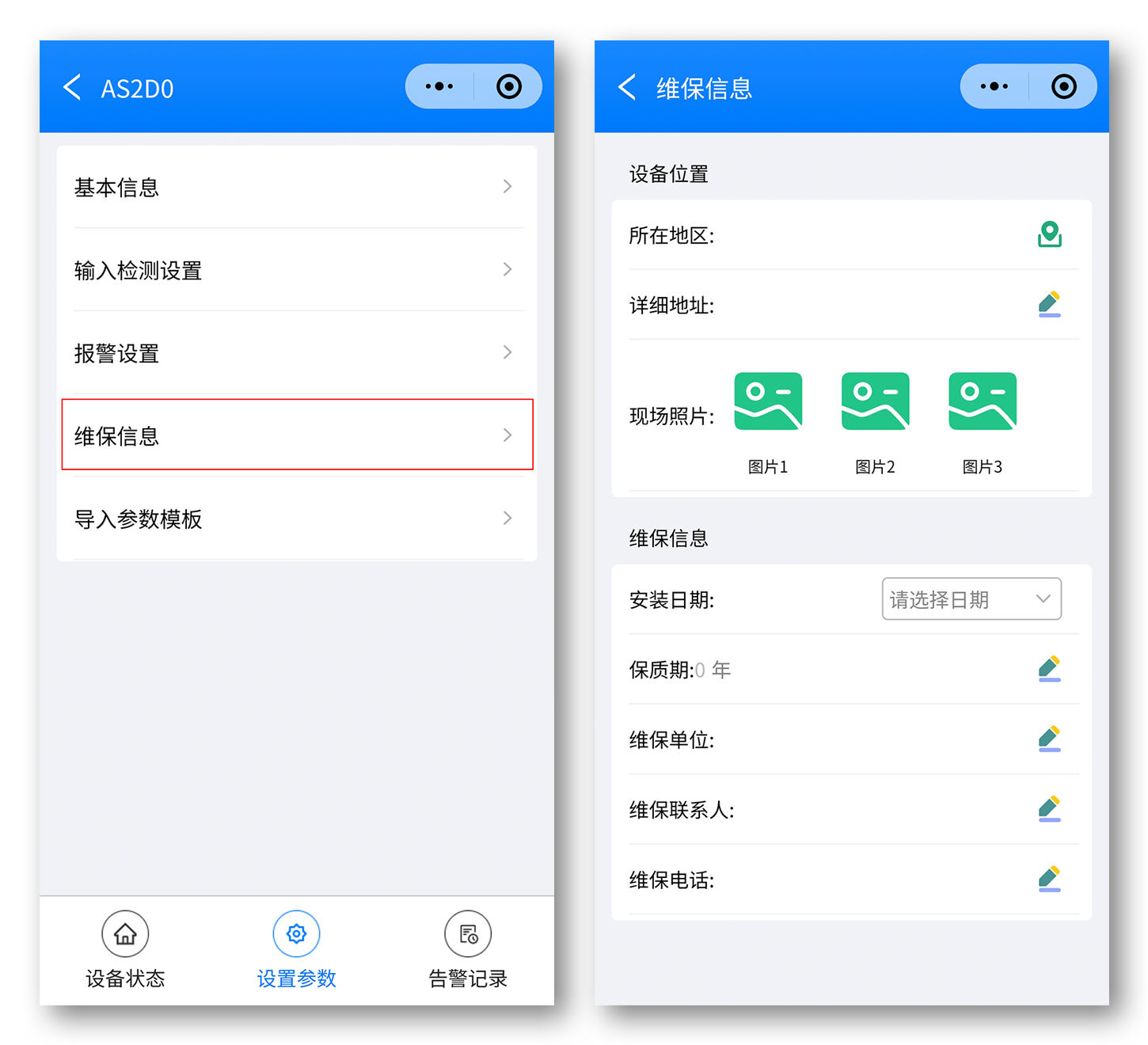

9. 设置维保信息

维保信息可以作为设备安装信息的记录补充，可以设置设备安装位置、现场安装照片上传、安装日期与保质期管理、以及维保公司与人员联系方式记录。这些功能用户可以方便掌控设备的安装与维保情况，提高管理效率。

(三) 其它相关功能使用教程

功能	描述
小程序简介	【点击查看教程】
小程序账号注册	【点击查看教程】
报警联系人	添加电子邮箱【点击查看教程】 添加飞书机器人【点击查看教程】 添加钉钉机器人【点击查看教程】 添加企业微信机器人【点击查看教程】 添加手机号码和微信公众号【点击查看教程】 添加自定义HTTP服务器【点击查看教程】
账户公众号绑定	【点击查看教程】
项目管理	项目管理【点击查看教程】 项目分享【点击查看教程】
账户充值	【点击查看教程】
设备年费续费	【点击查看教程】
设备分享设置	【点击查看教程】
