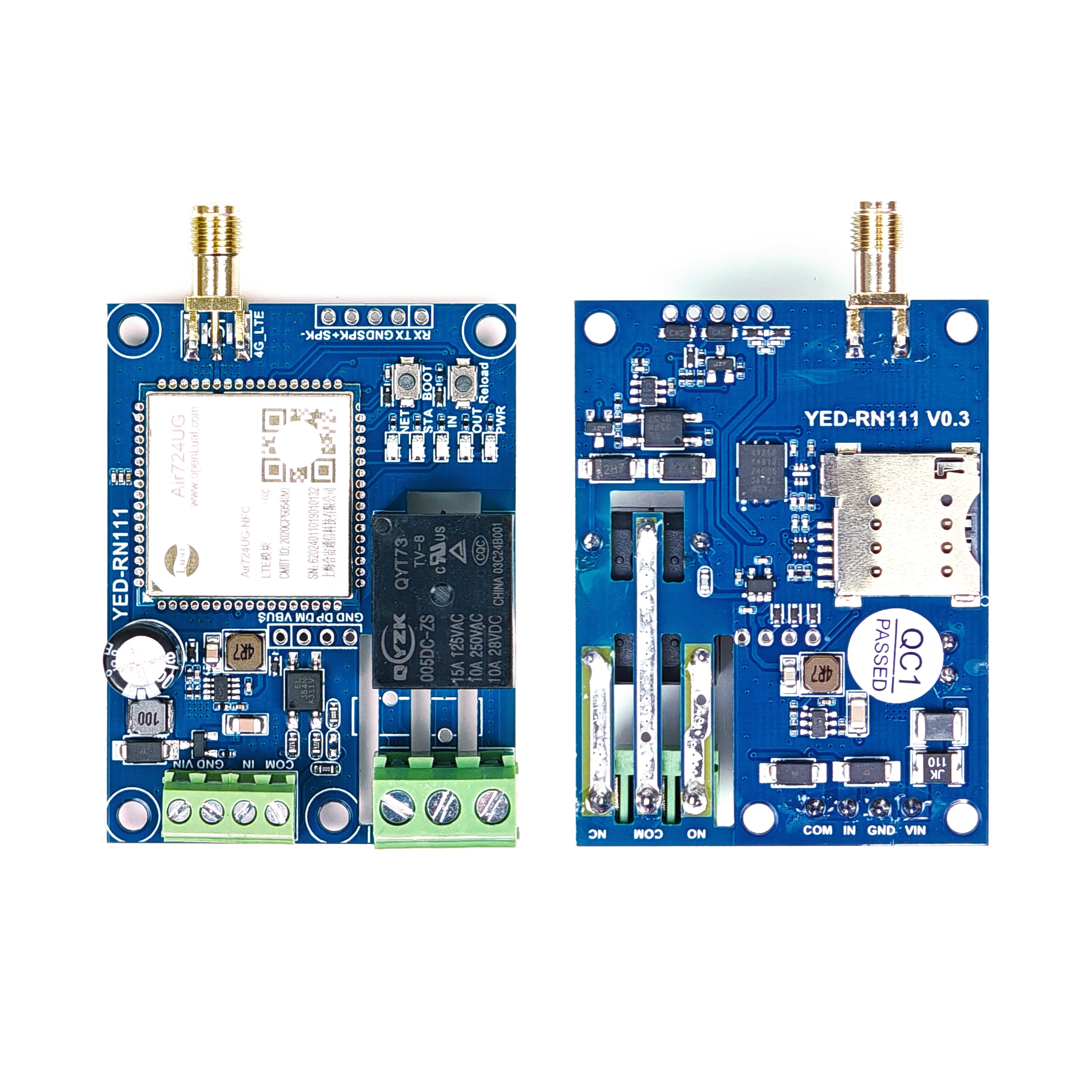

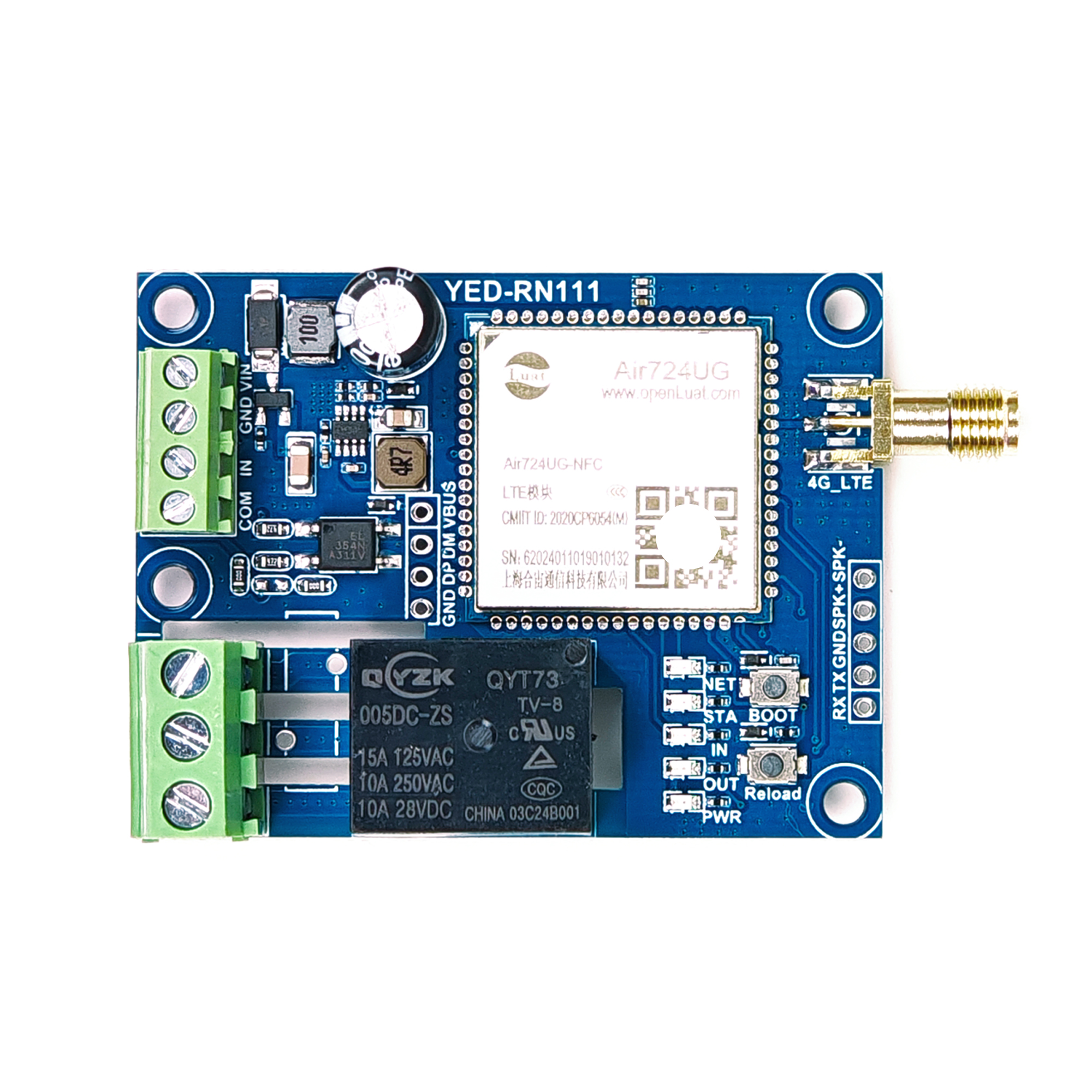

1. 简介

YED-RN111 RTU是由银尔达（yinerda）推出的高性价的远程控制器，适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

1) 支持7~36V直流供电

2) 支持接触放电±8KV，空气放电±15KV；

3) 工作环境为-35℃-75℃；

4) 支持1路220VAC/10A，30VDC/10A 继电器；

5) 支持1路干节点输入；

6) 支持1路TTL串口；

7) 支持1路TTS播报接口；

8) 支持外置和贴片SIM卡；

9) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；

10) 支持标签logo定制服务；

11) 支持二次开发定制。

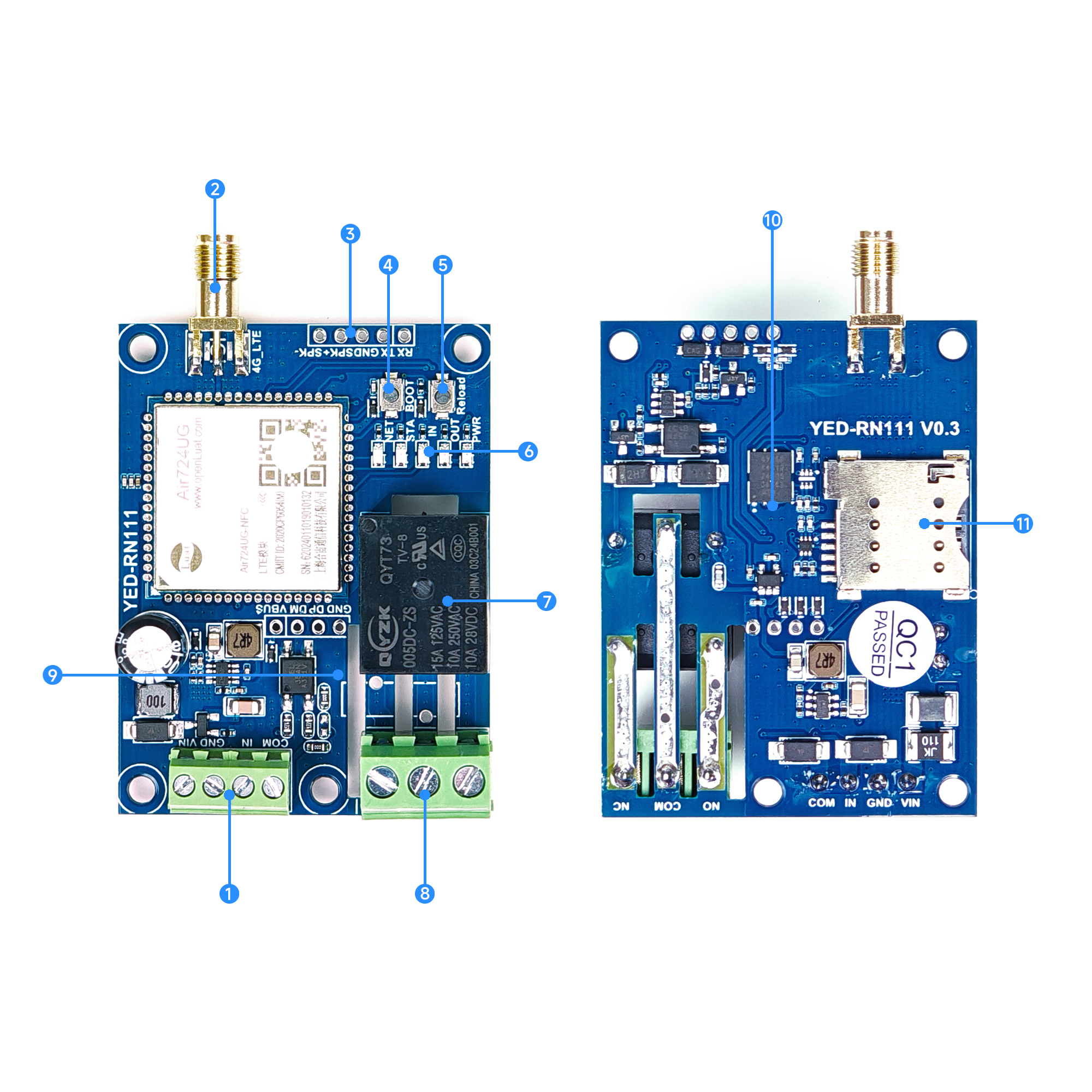

编号	标识	功能	说明
1	VIN GND	供电电源	VIN标识电源正极 GND标识电源负极 7~36V 电压，10W电源，推荐7V以上电压
1	IN COM	干接点输入	干节点输入，IN和COM接通后触发输入，IN LED会常亮
2	4G天线		SMA接口，兼容IPEX焊盘，可以选贴
3	SPK+ SPK-	喇叭口	喇叭口，可以直接驱动8欧2W喇叭可以用于TTS播报，播放语音等
3	RX TX GND	串口	TTL电平串口，已经做了电平转换，兼容3.3V和5V串口电平
4	BOOT	BOOT按键	配合USB，进入BOOT模式升级固件
5	Reload	Reload按键	DTU固件，长按7秒，用来恢复出厂设置
6	NET LED		系统网络指示灯
	STA LED		系统网络指示灯
	IN LED		干节点输入状态指示灯，IN与COM导通，常亮
	OUT LED		继电器输出指示灯，继电器的COM与NO导通，常亮
	PWR LED		电源LED，供电常亮
7	继电器		220V 交流/10A 或者30V直流/10A继电器 COM与NC（默认）或COM与NO导通
8	继电器接口		COM是公共端
9	USB		用来调试或者固件升级。VBUS接USB的正，GND接GND，不能接错，否则会烧毁设备
10	贴片SIM卡		贴片SIM卡稳定，不松动，脱落，整个板子可以喷三防漆，缺点是不能跟换卡
11	外置SIM卡槽		外置中型、自弹SIM卡，缺口向外，芯片朝模组面

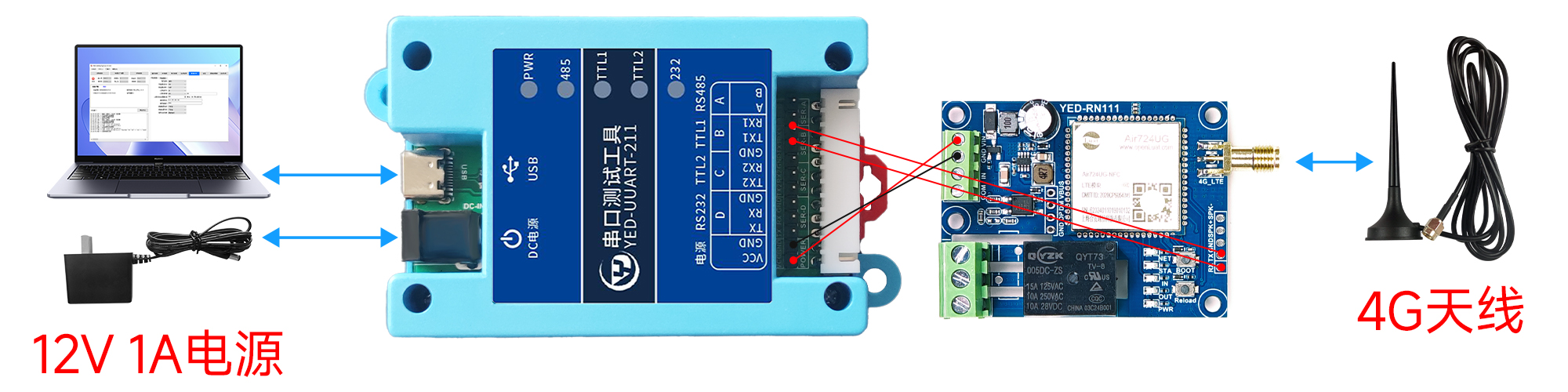

模块的VIN GND 接7~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

适用模组方案：Air724UG/Air820UG
