【银尔达4G DTU边缘计算网关】YED-RY21100-RTU

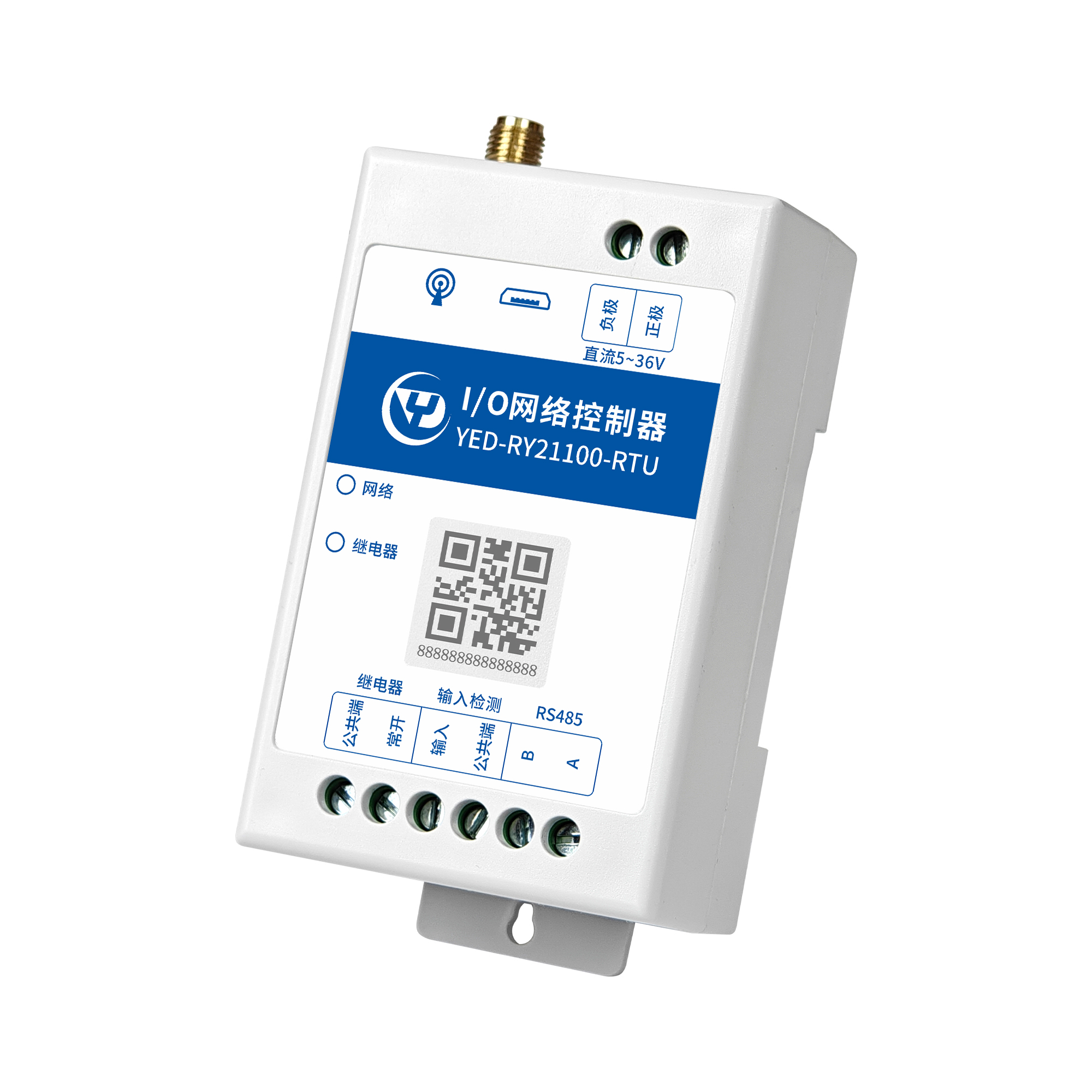

1. 简介

YED-RY21100 RTU版本适合设备控制，状态检测等通过4G网络与服务器通讯的场景，具体功能特点如下。

1) 支持宽输入电压范围5~36V；

2) 支持接触放电±8KV，空气放电±15KV；

3) 工作环境为-35℃~75℃；

4) 支持1路湿节点输入检测；

5) 支持1路270V/10A继电器控制；

6) 支持1路RS485串口通讯；

7) 支持1路ADC，可以直接采集供电电源电压；

8) 支持硬件看门狗，运行稳定不死机；

9)支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

10) 支持标签logo定制服务；

11) 支持二次开发定制;

12)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

2. 产品规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~36VDC，10W电源
ADC		1路，与供电电源并联，只能采集供电电压
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
输入	1路	光耦隔离，高电平触发
输出	1路	继电器，270VAC 10A/30VDC 5A
RS485串口		1路RS485串口通讯
硬件看门狗	支持	外部硬件看门狗
尺寸		77*48*32mm
安装方式		35mm导轨+螺丝定位孔

2.2. 硬件资源介绍

编号	标识	功能	说明
1	VIN GND	供电电源	5~36VDC(直流)，10W电源，推荐12V 1A电源 可以使用ADC采集供电电压
2	A B	RS485	A接A，B接B
3	IN COM1	双向光耦输入	IN接高电平，COM接GND，触发 IN接低电平，COM接高电平，触发 接入范围 5- 36V
4	COM NO	2PIN继电器	270VAC 10A/30VDC 5A
5	OUT	继电器指示灯	继电器开点亮
6	NET LED		系统指示灯
7	BOOT		与USB配合用来升级
8	Reload		长按7秒，恢复出厂设置
9	4G天线		SMA接口
10	USB		固件升级或调试日志
11	内置SIM卡		贴片卡
12	外置SIM卡		直插自弹卡槽，小卡

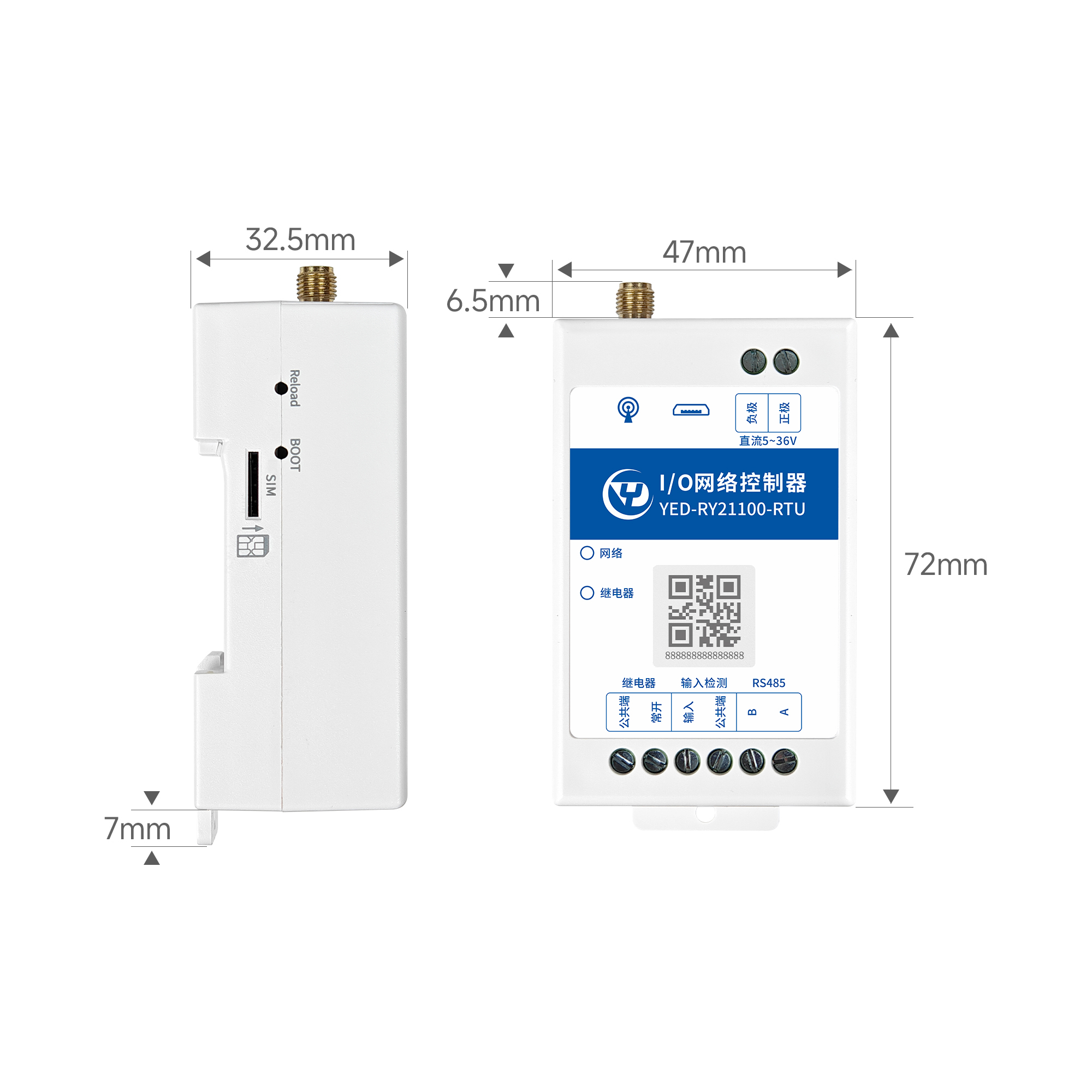

2.3. 硬件尺寸

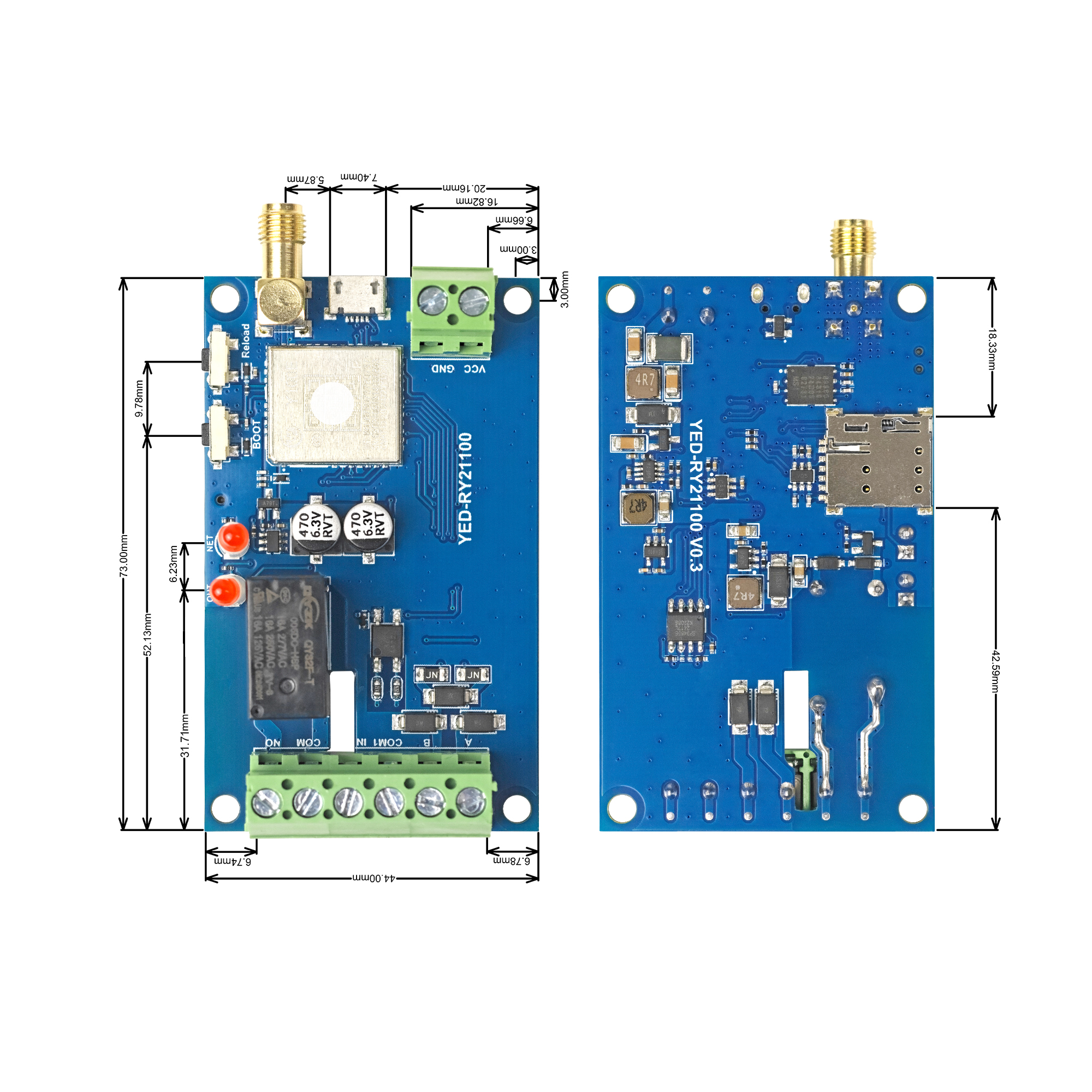

PCB尺寸

外壳尺寸

3. LED状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

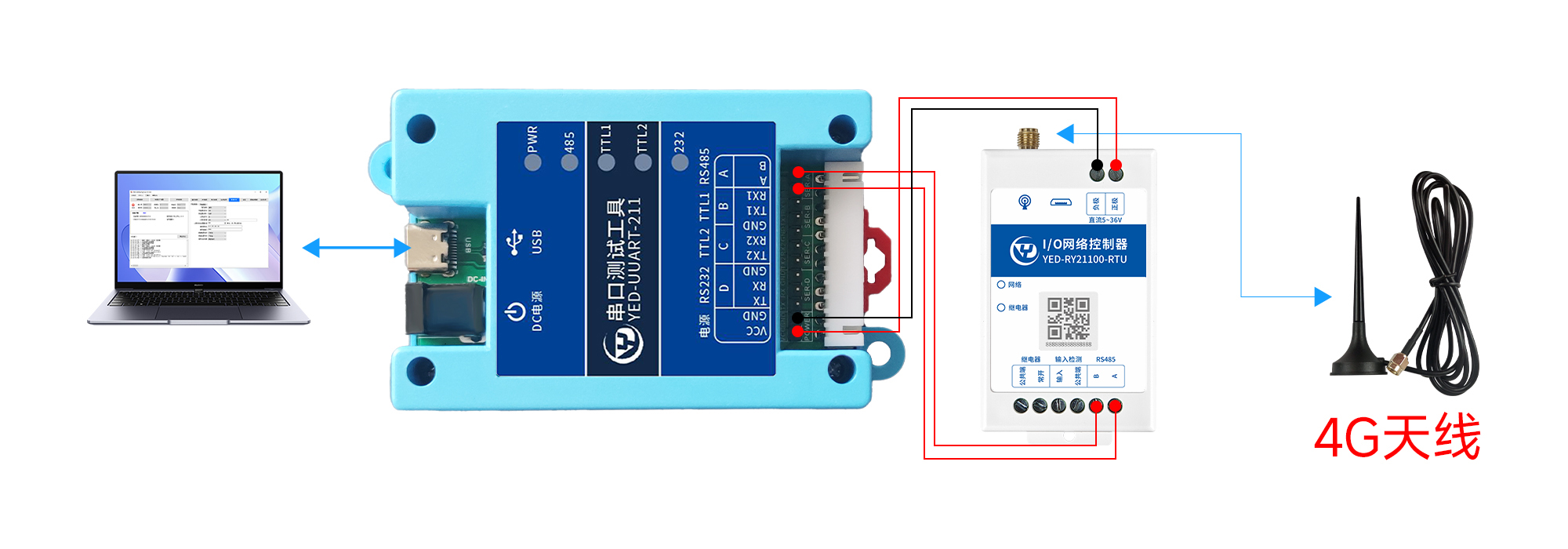

4. 测试硬件连接方法

模块的VIN GND 接7~36V,10W的电源；RS485接口，A接Ａ，B接B。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air780EP/Y100E

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	TCP协议远程控制DTU资源	【点击查看教程】
3	UDP协议	【点击查看教程】
4	HTTP协议	【点击查看教程】
5	MQTT协议	【点击查看教程】
6	MQTT协议远程控制DTU资源	【点击查看教程】
7	定位	【点击查看教程】
8	WebSocket	【点击查看教程】
9	移动物联网	【点击查看教程】
10	电信Aiot-MQTT	【点击查看教程】
11	华为IotDA	【点击查看教程】
12	新腾讯IOT Explorer	【点击查看教程】
13	阿里IOT	【点击查看教程】
14	涂鸦云	【点击查看教程】
15	ThingsCloud	【点击查看教程】
16	短信转发	【点击查看教程】
17	升级设备(客户设备)固件实例	【点击查看教程】
18	SSL有证书加密实例	【点击查看教程】

6. 银尔达IOT平台教程

序号	网络协议	测试实例
1	IOT平台入门教程	【点击查看教程】
2	一路远程开关示例	【点击查看教程】
