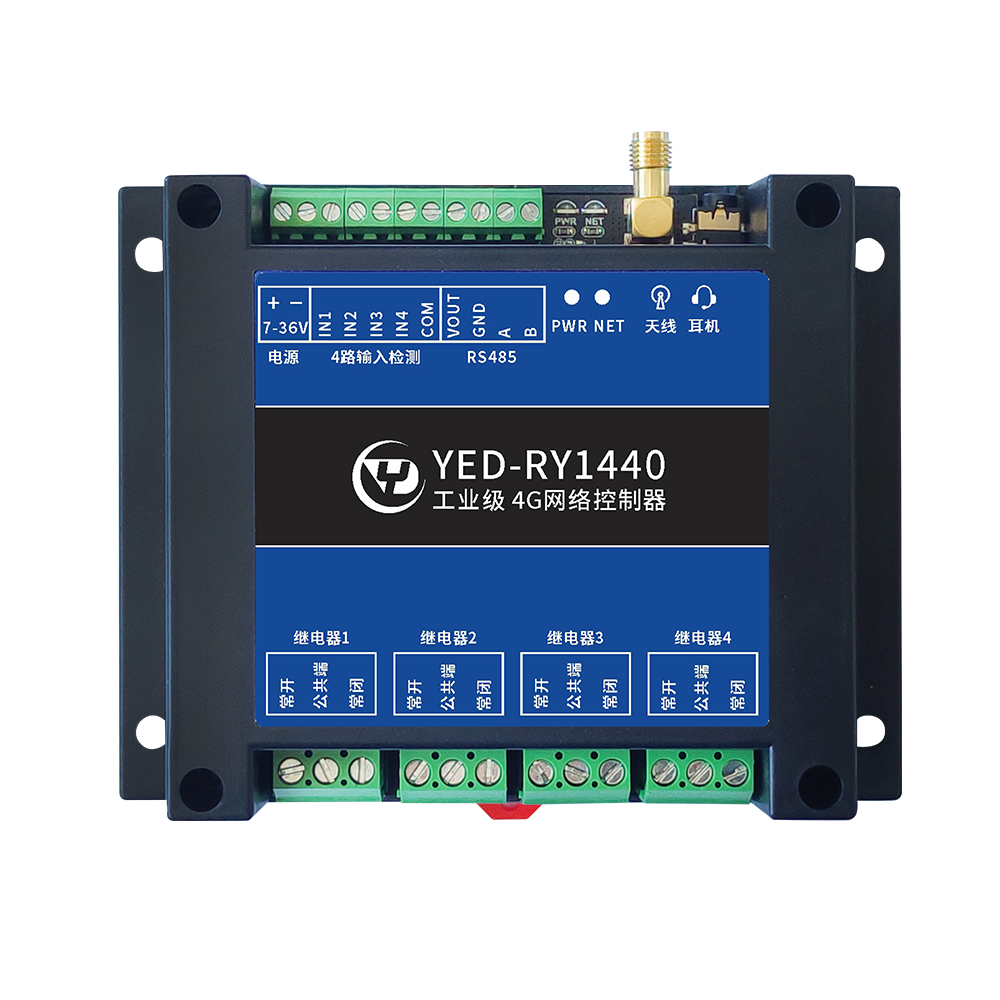

【银尔达4G RTU边缘计算网关】YED-RY1440

1. 简介

YED-RY1440 RTU是由银尔达（yinerda）推出的工业级、高性价比RTU 。工业级、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景特性如下:

1) 支持直流7~36V宽电压供电；

2) 支持供电电压检测；

3) 支持标准35mm导轨安装，塑料外壳；

4) 支持接触放电±8KV，空气放电±15KV；

5) 工作环境为-35℃-75℃；

6) 支持1路RS485；

7) 支持1路可控电源输出(控制对外供地电源)；

8) 支持4路干接点量输入；

9) 支持4路继电器输出(220VAC/10A )，模组软件重启不改变继电器状态；

10) 支持1路SPK，可以直接驱动8欧2W喇叭，进行TTS播报；

11) 支持1路耳机，可以外接带功放喇叭，进行TTS播报；

12) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；

13) 支持标签logo定制服务；

14) 支持二次开发。

2. 产品规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		7~36V，10W电源，推荐7V以上电源
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
RS485串口	数量	1路
	参数	1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
ADC		1路，与供电电源并联，只能采集供电电压
输入		4路，光耦隔离，干接点输入
输出		4路，220VAC 10/30VDC 10A，继电器
耳机孔		1路，可以外接功放，播放语音
喇叭		1路SPK，可以直接驱动8欧2W喇叭
尺寸		115*90*40mm
安装方式		35mm导轨安装和M3螺丝安装

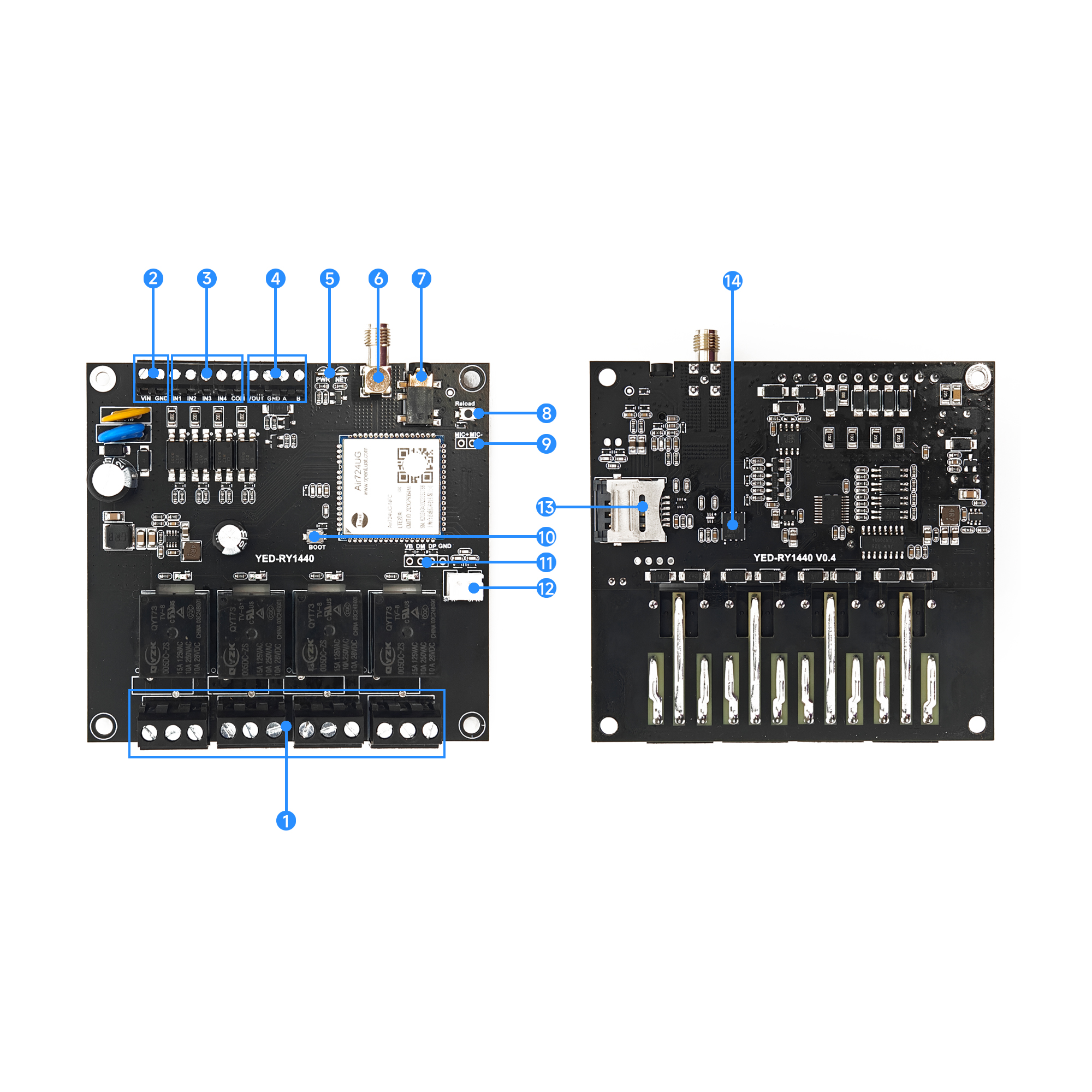

2.2. 硬件资源介绍

编号	标识	功能	说明
1	继电器输出	继电器输出	3PIN继电器，NC(常闭)、COM（公共端）、NO(常开) 220VAC/10A 或者30VDC/10A 默认COM与NC导通，打开继电器后COM与NO导通
2	VIN/GND	供电电源	7~36V供电，10W电源；推荐12V 1A电源 支持供电电压ADC采集
3	IN/COM	干接点输入	4G光耦干接点输入；IN和COM导通，IN触发； COM实际是GND
4	VOUT/GND	可控电源	可控输出VIN的电压，最大电流1A，一般用于小传感器供电的控制
	A B	RS485
5	PWR		电源指示灯
	NET		系统指示灯
6	４G天线		SMA接口
7	耳机		可以接自带功放的喇叭，可以TTS播报
8	Reload		长按7秒，恢复出厂设置
9	MIC		接咪头，可以用来录音
10	BOOT		与USB配合用来升级
11	USB		固件升级或调试日志
12	SPK	喇叭	可以直接驱动8欧2W喇叭，可以TTS播报
13	外置SIM卡		翻盖卡槽，中卡，优先使用
14	内置SIM卡		无外置卡的时候使用

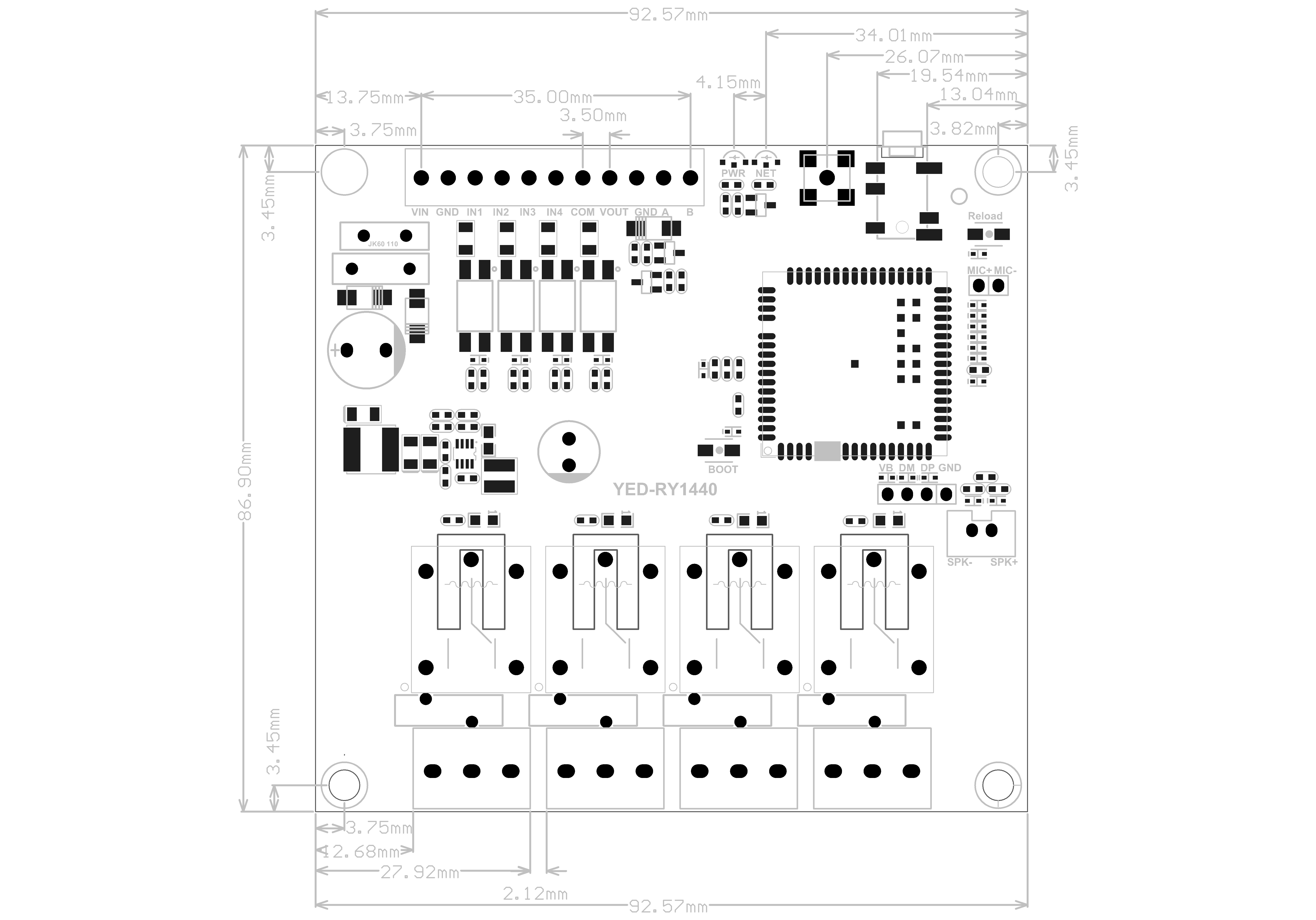

2.3. 硬件尺寸

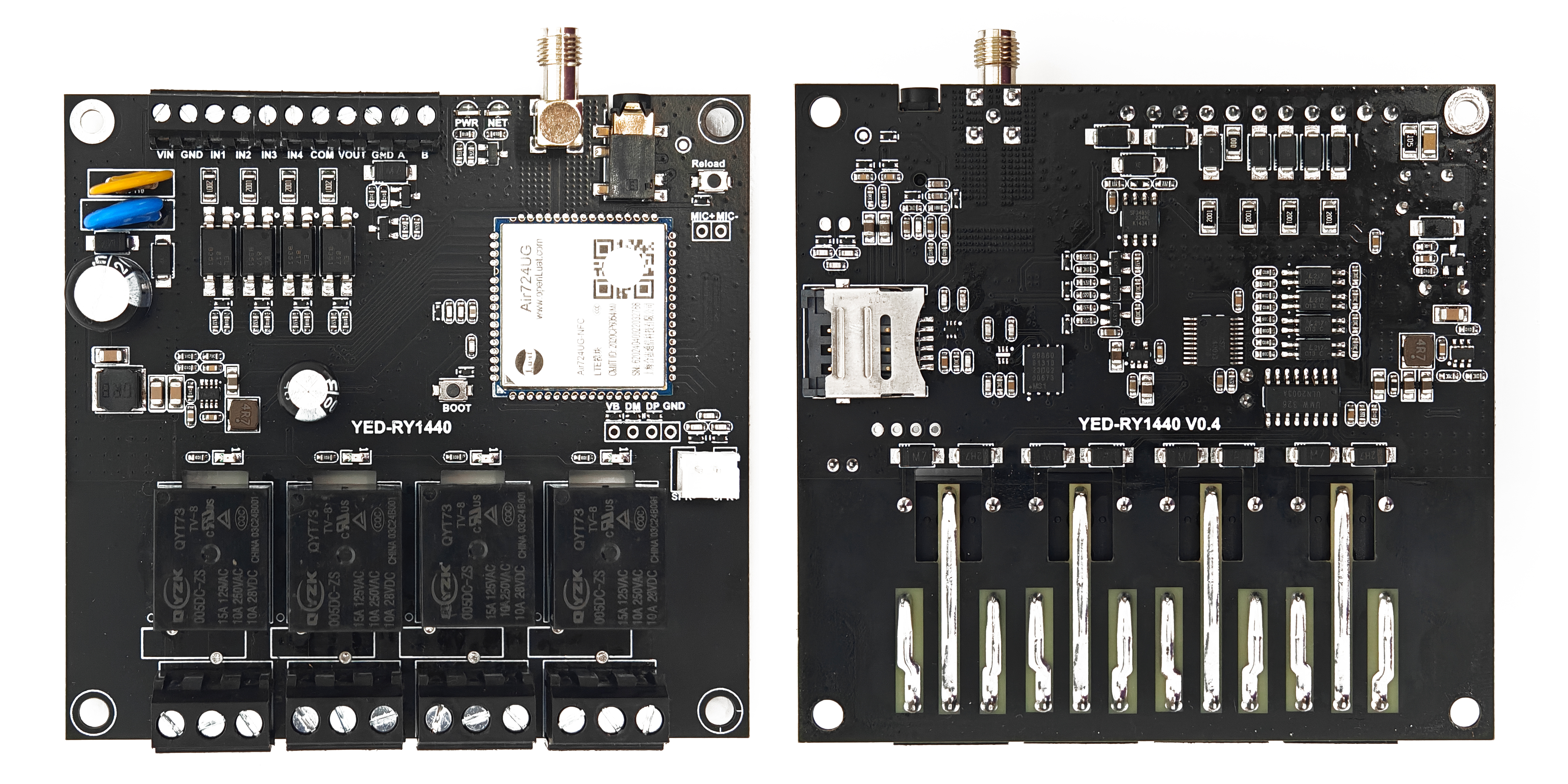

2.4. PCB图

3. LED状态描述

指示意义	现象	备注
SIM卡不识别	NET LED5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

4. 测试硬件连接方法

4.1. 使用普通串口工具测试

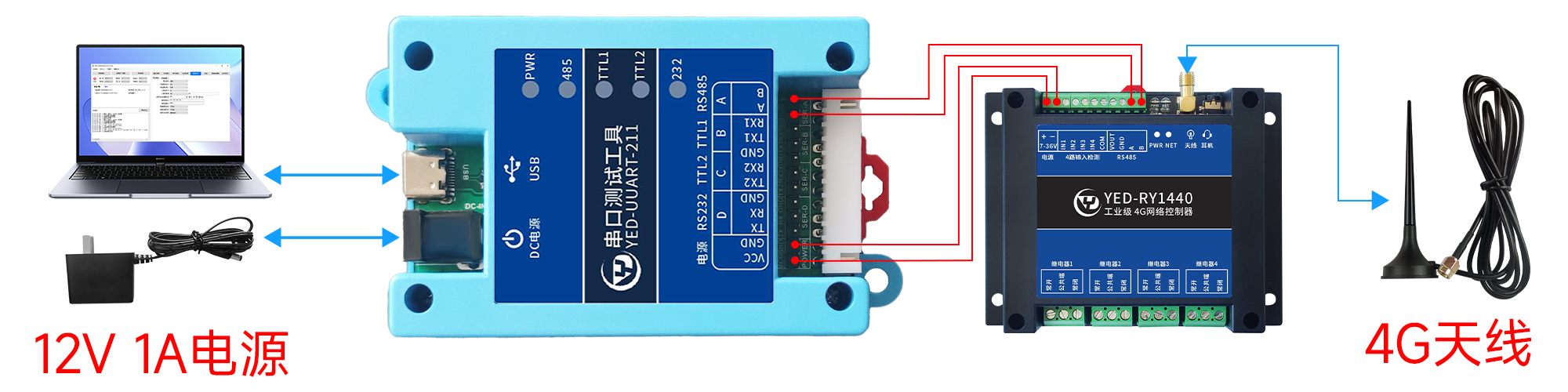

模块的VIN GND 接7~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS485接口，A接Ａ，B接B。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air724UG/Air820UG

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	腾讯IOT Explorer	【点击查看教程】
6	阿里IOT配置	【点击查看教程】
7	定位配置测试实例	【点击查看教程】
