【银尔达4G DTU边缘计算网关】YED-DG724W7

1. 简介

YED-DG724W7 DTU是由银尔达（yinerda）推出的高性价的220V交流和7~36V直流双电源供电DTU，适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

1) 支持220V(宽输入范围85-305VAC/90-430VDC)交流供电；

2) 支持7~36V直流供电；

3) 支持接触放电±8KV，空气放电±15KV；

4) 工作环境为-30℃-70℃；

5) 支持1路RS232,1路RS485；

6) 支持本地信号强度指示；

7) 支持1一路可控电源输出；

8) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；

9 支持标签logo定制服务；

10) 支持二次开发定制。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		220VAC(宽输入范围85-305VAC/90-430VDC) 7~36V 直流电源供电，10W电源
工作环境	工作温度	-30℃ ~+70℃
	工作湿度	5%~95%RH(无凝露)
RS232串口	1路	1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
RS232 LED		2个TX和RX 数据状态指示灯
RS485串口	1路	1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
RS485 LED		2个TX和RX 数据状态指示灯
信号指示灯		5颗信号状态指示灯
可控电源输出	1路	220V供电，输出12V；直流供电，输出直流供电电压；电流最大1A，适用于小功率传感器供电
尺寸		98*79*36mm
安装方式		35mm导轨安装

2.2. 硬件资源介绍

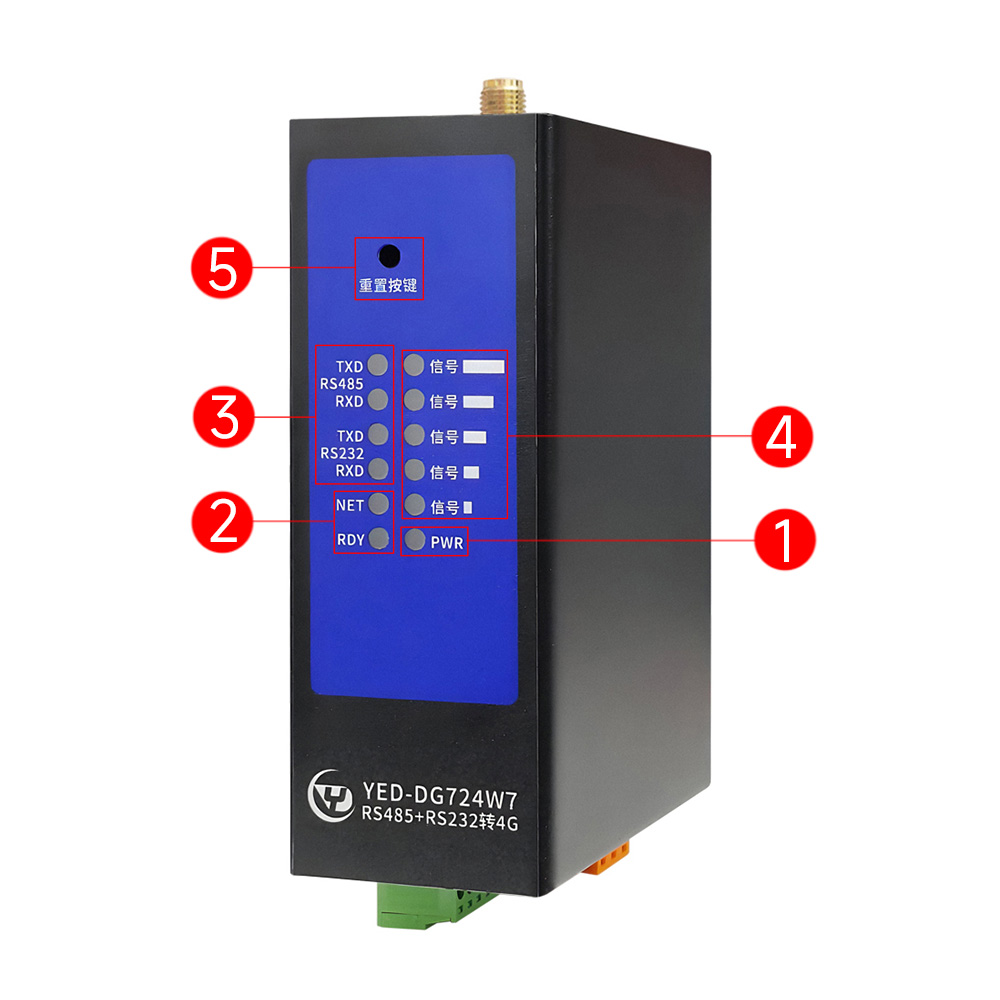

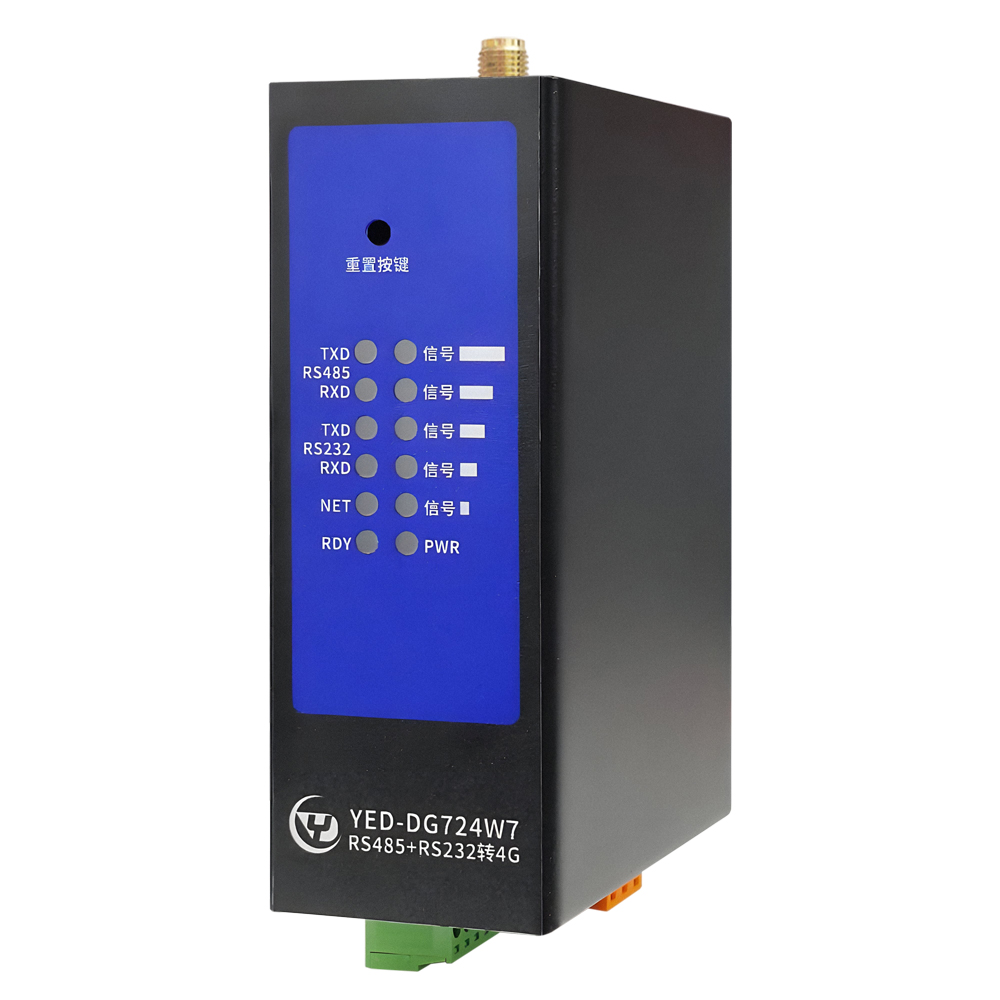

指示灯面资源介绍

编号	标识	功能	说明
1	PWR		电源指示灯，供电常亮
2	RDY		网络指示灯
	NET		网络指示灯
3	TXD/RXD RS232		RS232通讯指示灯
	TXD/RXD RS485		RS485通讯指示灯
4	信号1~5		设备当前信号强度指示灯
5	Reload		按7秒，用来恢复出厂设置

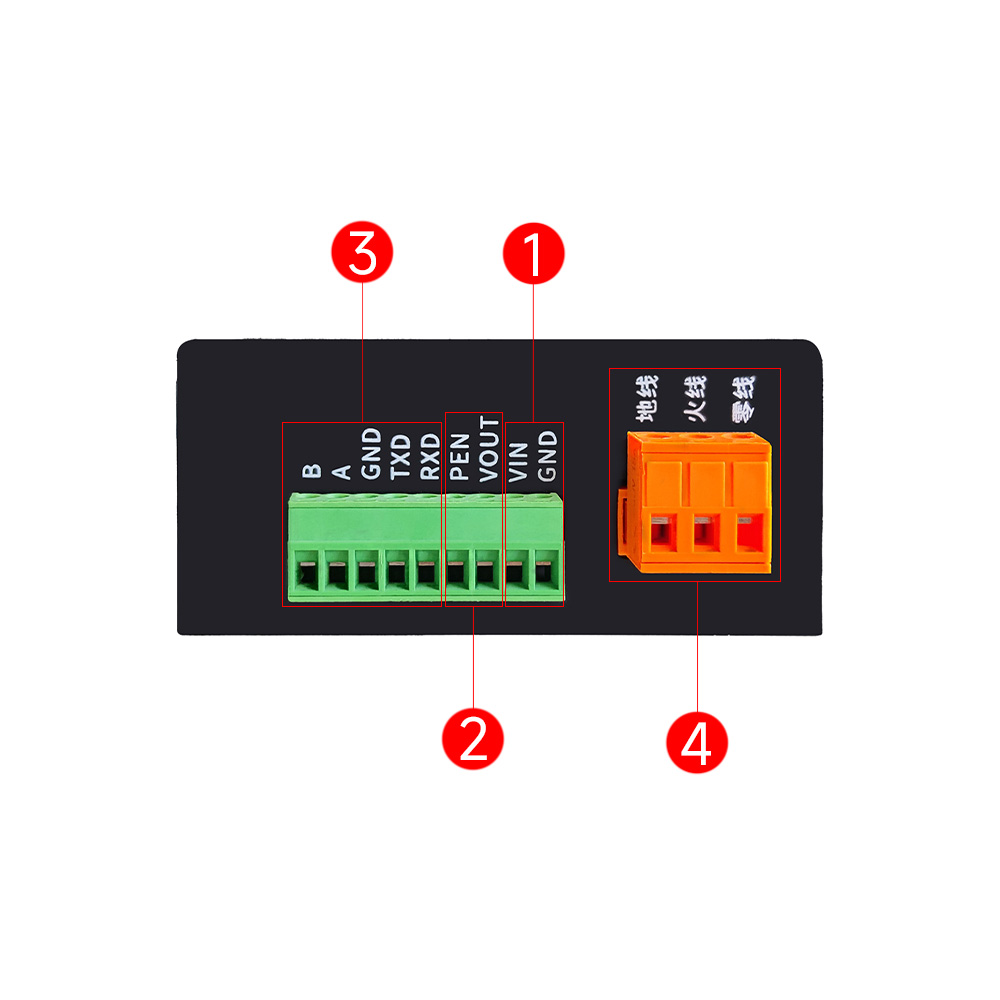

通讯接口面资源介绍

编号	标识	功能	说明
1	VIN GND		直流供电，7~36V，10W电源 VIN是电源正极，GND是电源负极
2	VOUT	可控电源	220V供电，输出12V；直流供电，输出直流供电电压；电流最大1A，适用于小功率传感器供电
	PEN	重启设备	高电平重启设备
3	TXD/RXD/GND		RS232接口
	A/B		RS485接口
4	地线/火线/零线		220V 供电接口 220V和直流供电任选其一

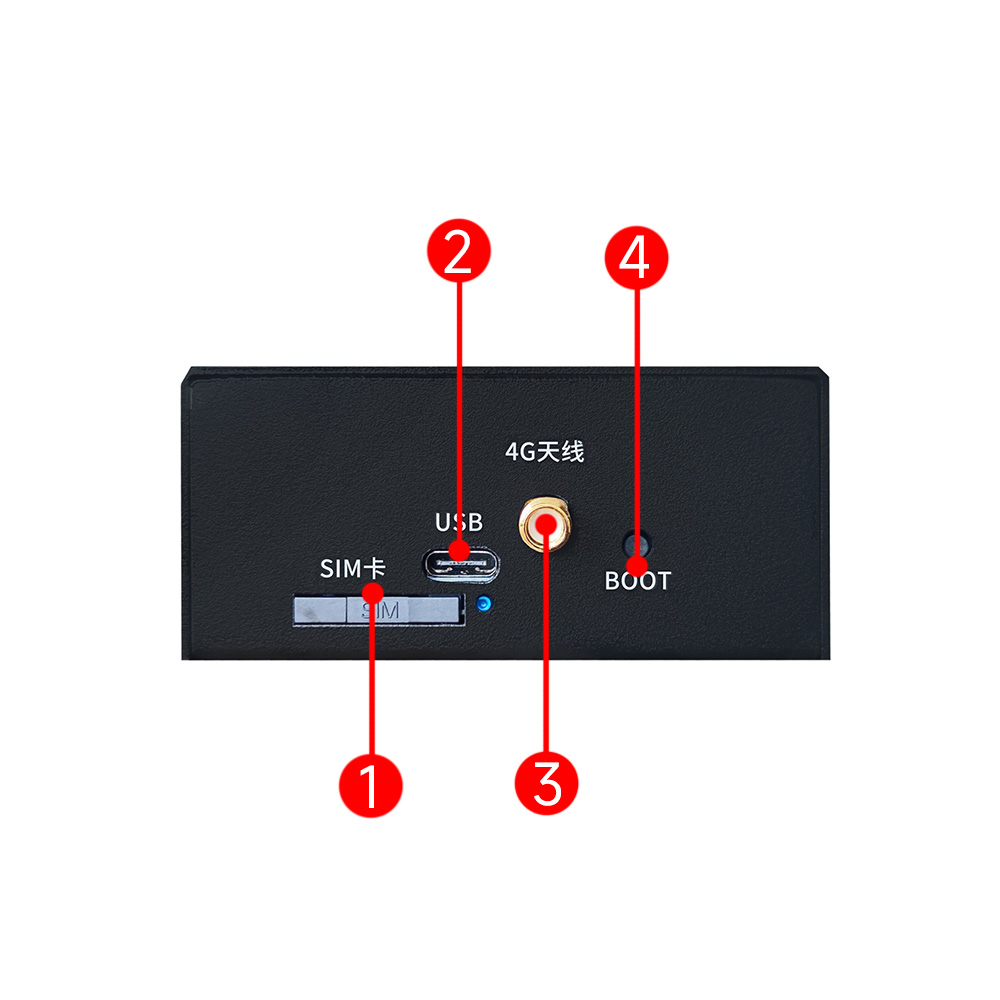

天线接口资源介绍

编号	标识	功能	说明
1	SIM卡	外置卡槽	自锁SIM卡，大卡（出厂默认带贴片SIM卡）
2	USB	Type-c	升级固件和调试日志
	4G天线		SMA接口
3	BOOT		配合USB进入强制升级模式

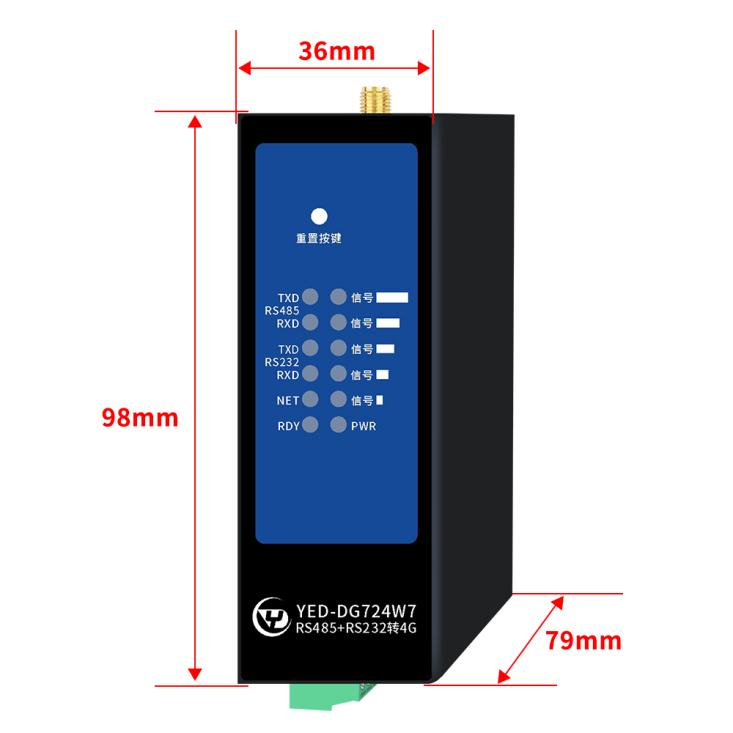

2.3. 硬件尺寸

2.4. PCBA

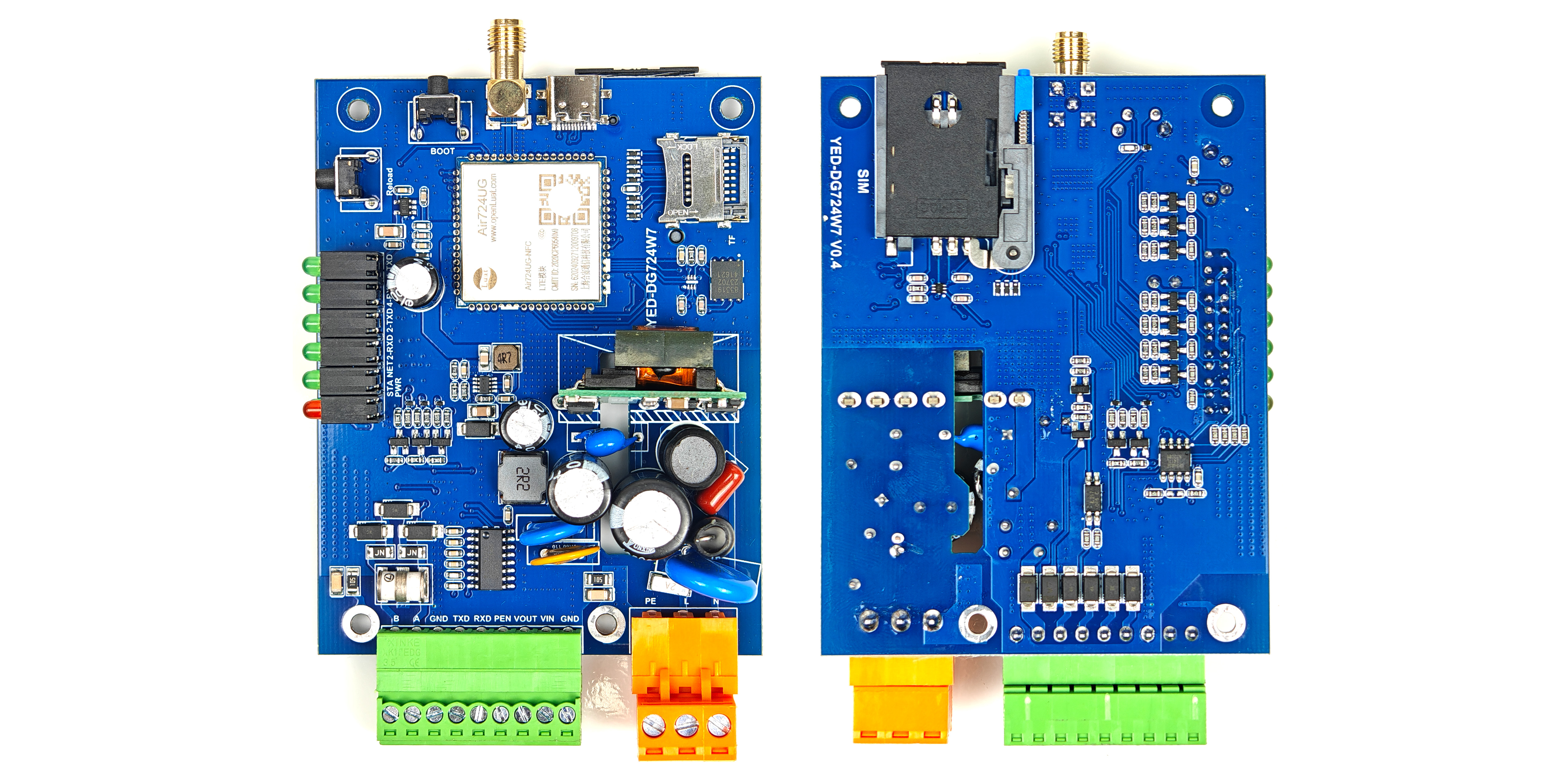

DG724W7

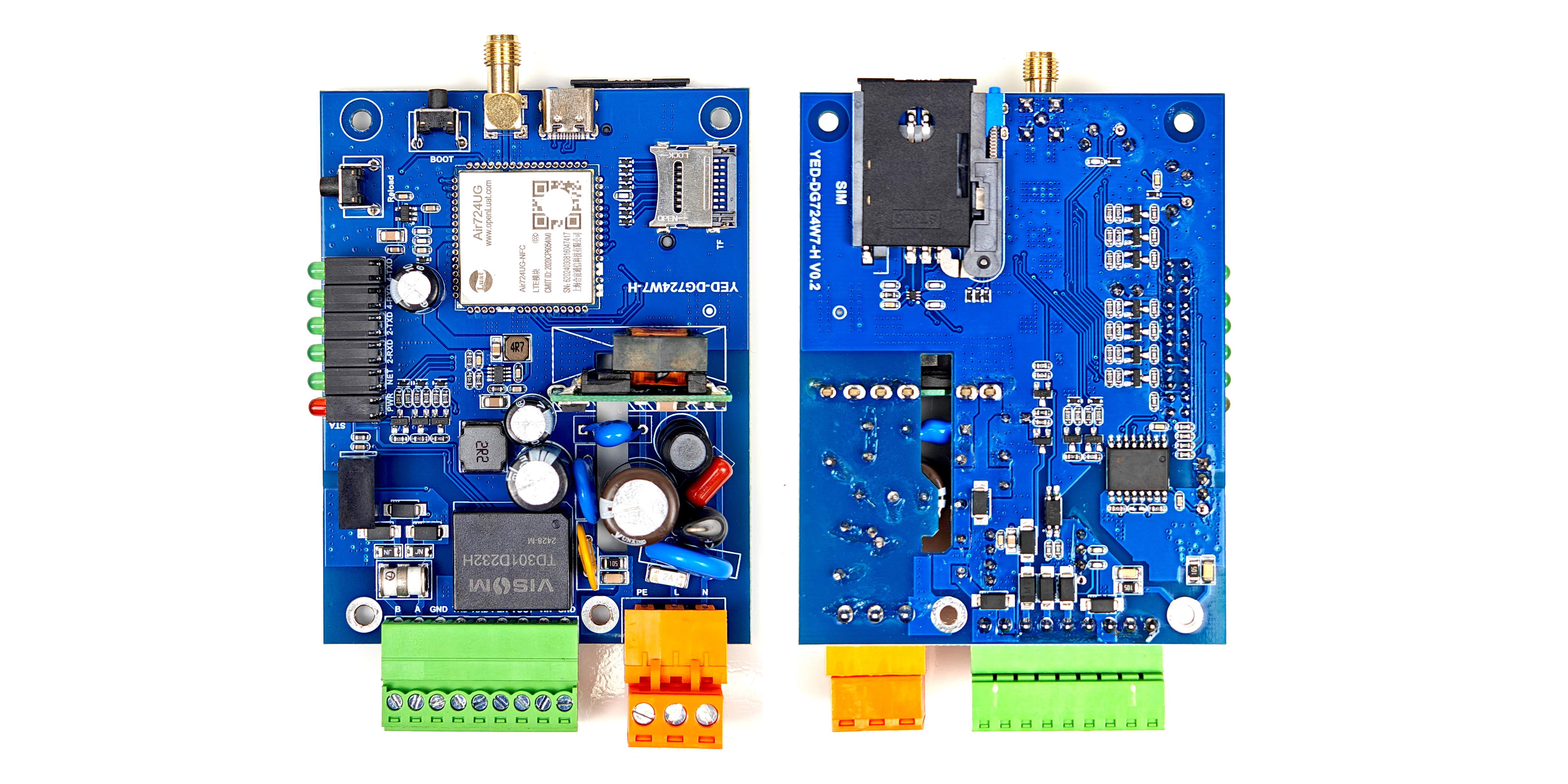

DG724W7-H（隔离版本）

3. LED状态描述

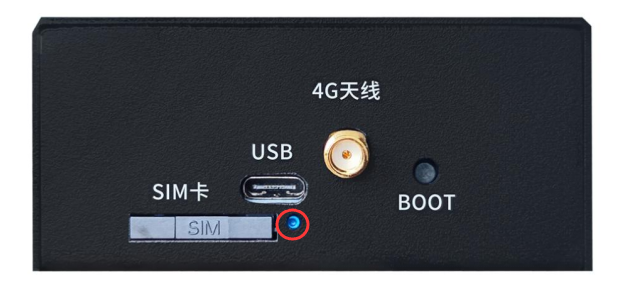

3.1. NET和RDY/STA LED描述

指示意义	现象	备注
SIM卡不识别	NET LED 和RDY/STA LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁,RDY/STA LED 熄灭
注册网络成功，但没连上服务器	NET LED 500ms慢闪,RDY/STA LED熄灭	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪,RDY/STA LED常亮	至少有一个通道链接服务器成功

3.2. 通讯LED描述

当RS485有数据收发的时候，TXD/RXD RS485 LED会闪烁; 当RS232有数据收发的时候，TXD/RXD RS232 LED会闪烁。LED闪烁是硬件控制的，与数据通讯频率一致。

4. 测试硬件连接方法

4.1. SIM卡安装方法

卡槽有个锁针，用硬物，向里面顶，卡槽会自动弹出来，和手机卡座差不多。

4.2. 使用普通串口工具测试

设备可以使用12v供电或者220v供电，如果使用220V供电，地线是不必须的。RS232的TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND，RS485的A接USB转串口的A，B接USB转串口的B。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

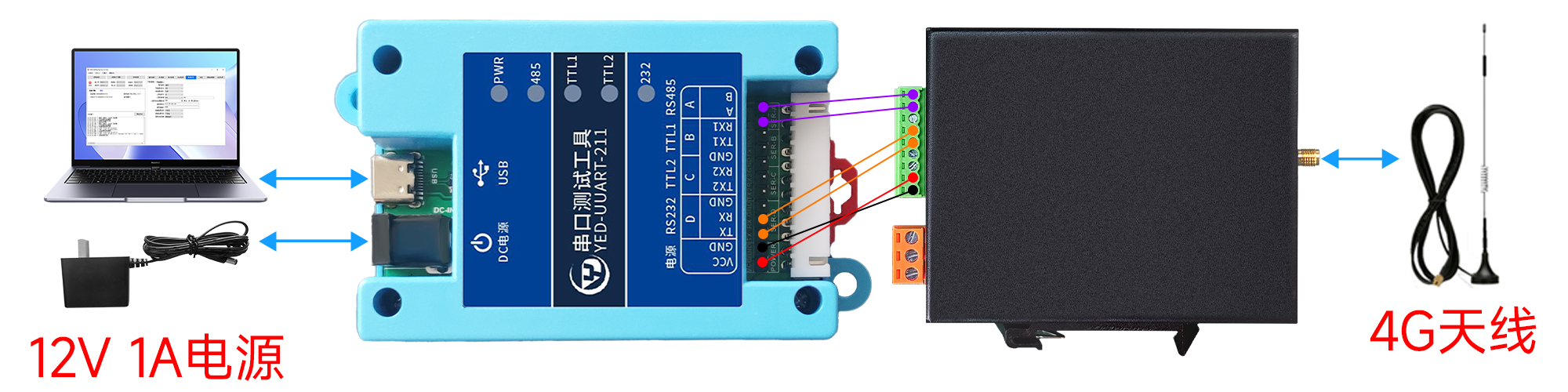

12v供电接线示意图：

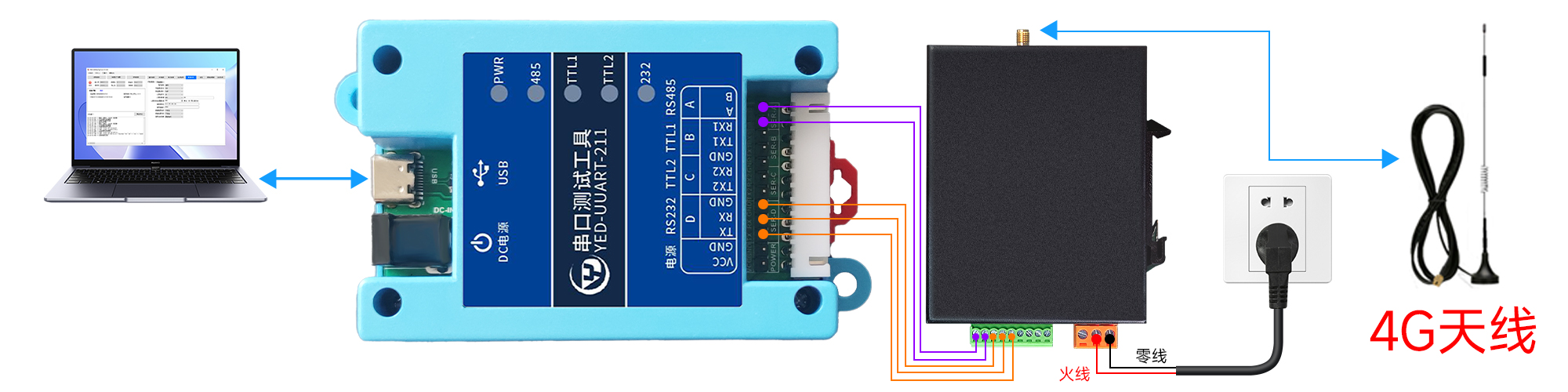

220v供电接线示意图：

5. DTU固件实例讲解

适用模组方案：Air724UG/Air820UG

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	腾讯IOT Explorer	【点击查看教程】
6	阿里IOT配置	【点击查看教程】
7	定位配置测试实例	【点击查看教程】
