三、图文教程

(一) 产品硬件手册

1. 产品简介

YED-AF100P 是本公司自主研发的安防检测报警器，支持微信、电话、短信多种报警提醒方式。

本产品仅可作为辅助类产品使用，不可作为用户绝对依赖品使用，不保证 100%可靠，用户还需要对自己设备负有监管责任，设备工作中（包括不限于地震、火灾、洪水、反恐、疫情、电信运营商政策、政府政策、当地运营商基站网络维护或故障不可用等）不可控因素都会影响设备正常工作，对此产生的后果厂家不对此承担任何负责。

功能特点:

支持电池供电可户外使用；
工作环境为 -20℃~60℃；
支持多种报警方式（微信、电话、短信、飞书、钉钉）；
支持多种报警次数设置（无限报警、1 次报警、2 次报警、3 次报警）；
支持多人同时接收报警信息，最大支持 20 个联系人；
支持标签 logo 定制服务；
支持二次开发定制。

2. 硬件介绍

编号	功能	详细说明
1	电池接口	电池供电接口
2	指示灯	通过指示灯亮起的数量可以判断设备的信号和电量状态和工作状态
3	SIM卡	内置贴片SIM卡
4	USB接口	用于烧录产品固件使用
5	机械开关	用于打开或者关闭设备电源
6	FPC天线	4G信号FPC天线

3. 硬件参数

主要参数	详细说明
工作电压	3.3 - 4.2 VDC 电池供电
4G 网络制式	4G 全网通，支持移动、联通、电信、广电
4G 网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
SIM 卡	内置贴片 SIM 卡，不用插外置卡
控制方式	4G 网络控制、不限制距离
射频接口	4G 天线使用 FPC 焊接天线，内置天线
工作湿度	0%~95%RH
存储温度	-20℃ ~+60℃
工作温度	-20℃ ~+60℃
产品尺寸	40 x 28.75 mm

4. 指示灯状态

指示意义	现象
设备出厂未初始化	指示灯 3000ms 亮，3000ms 灭（出现此情况联系销售处理）
SIM卡不识别	指示灯 5000ms 亮，5000ms 灭
SIM卡正常，但注册不了网络	指示灯 100ms 亮，100ms 灭
注册网络成功，但是链接不上服务器	指示灯 500ms 亮，500ms 灭
成功连接上服务器，表示设备运行正常	开机指示灯闪烁几秒后，全灭

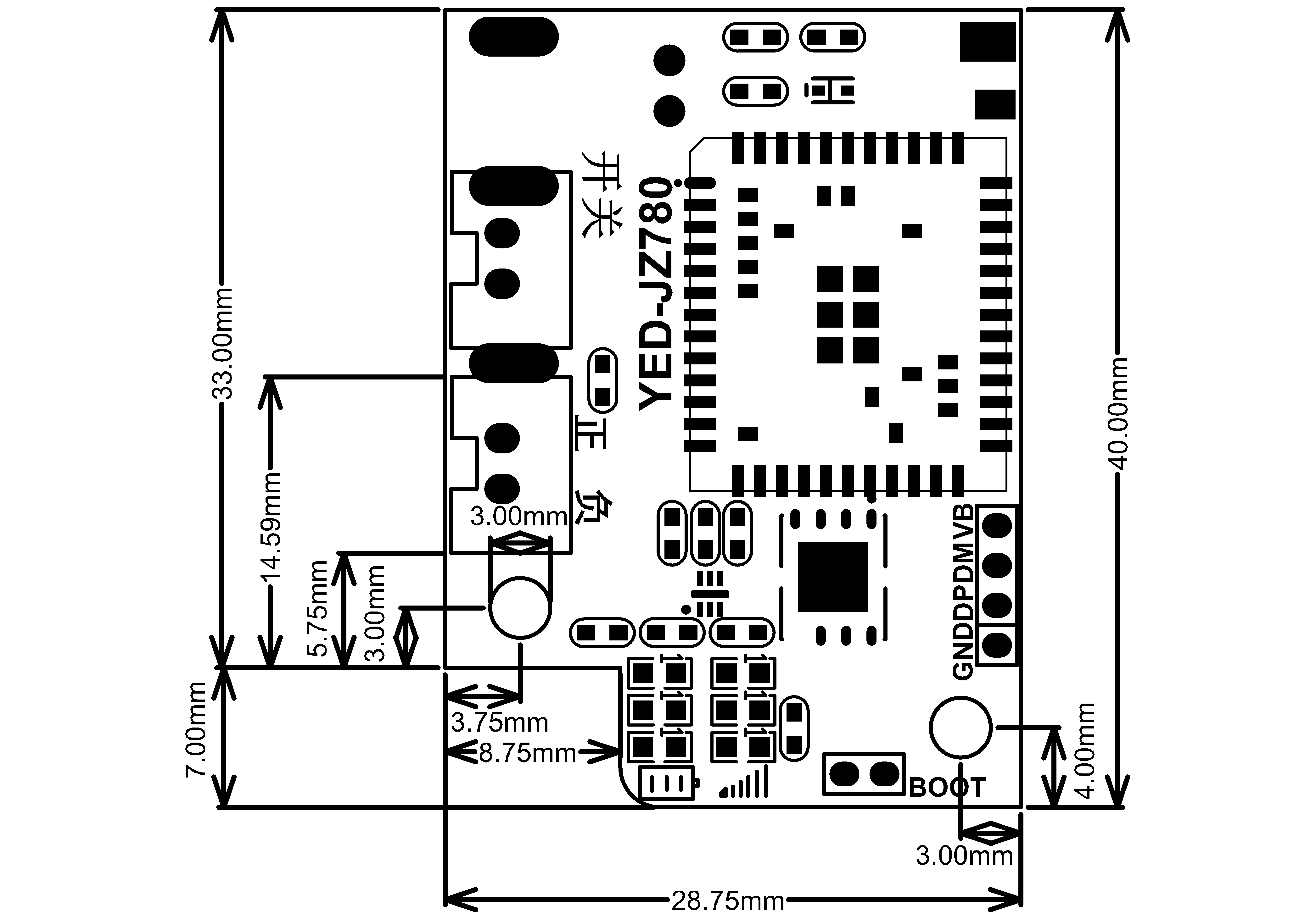

5. 产品尺寸

(二) 微信小程序使用教程

如果还没有账号，点击【产品视频教程】进行跳转，观看注册账号视频教程以及使用小程序前的其他必要操作视频。

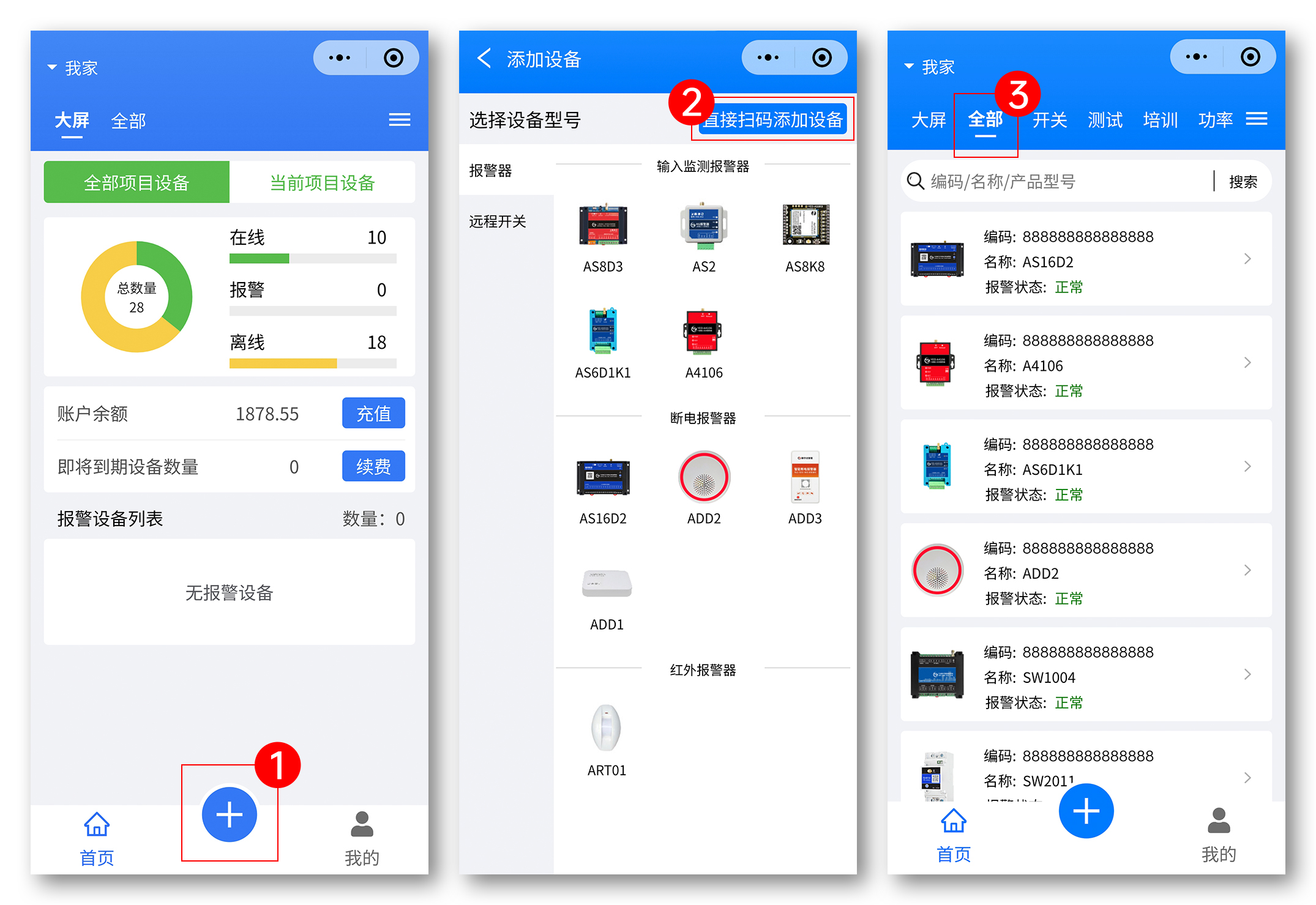

1. 绑定设备

在小程序【主页】点击中间【加号】的图标，进入产品列表界面，点击右上角的【直接扫码添加设备】按钮，扫描产品机身上的二维码标签绑定设备

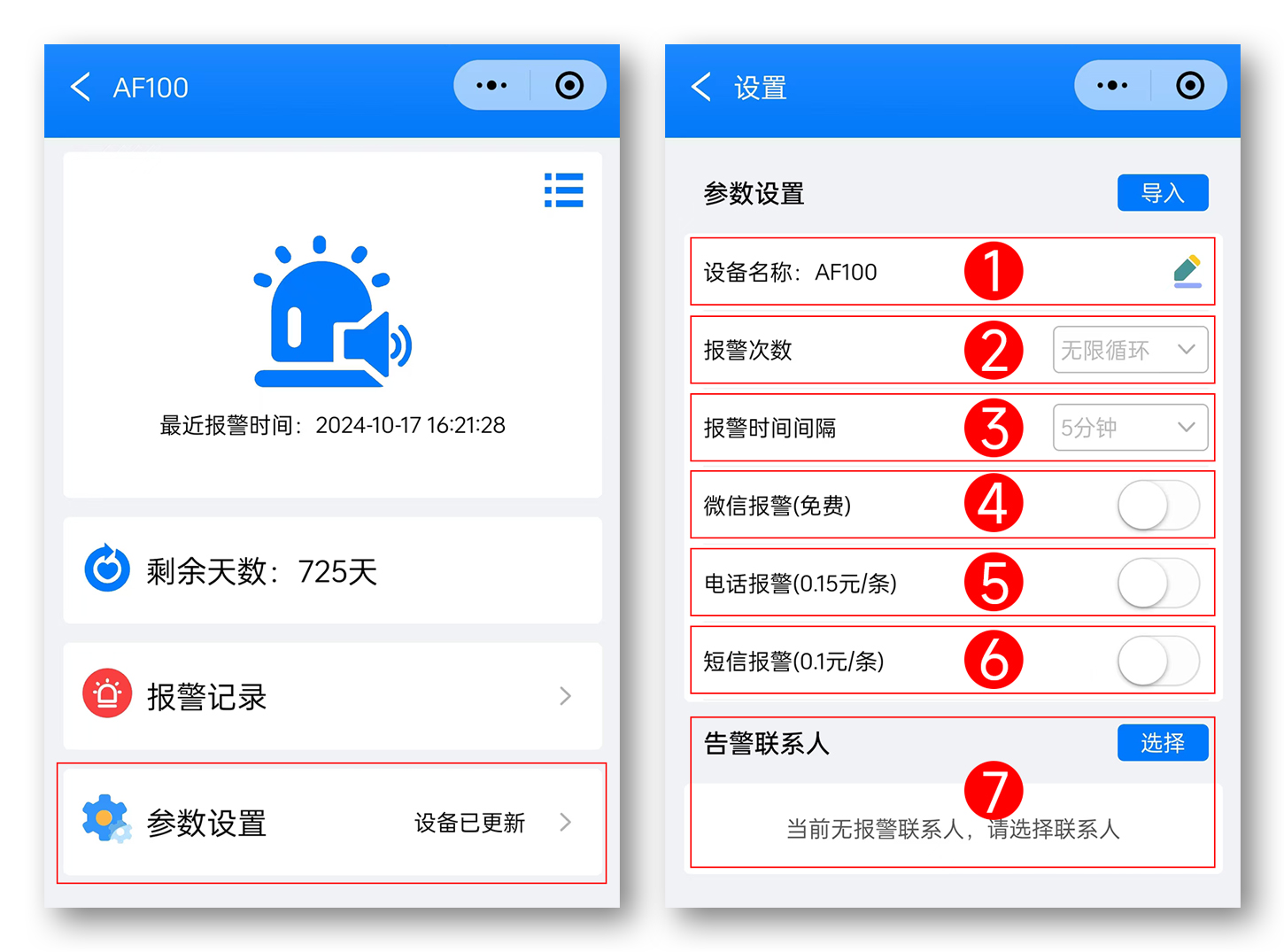

2. 设置报警参数

设备名称：设备报警时会提醒你报警的设备是哪个方便区分，设备名称最多可以输入 18 个文字
报警次数：设备触发报警时会按照设置的报警次数，重复的通知接收报警的联系人，支持多种报警次数选择（无限报警、1次报警、2 次报警、3 次报警）
报警时间间隔：该功能和报警次数设置配合使用，当使用（无限报警、2次报警、3 次报警）时，每次报警通知的间隔时间，支持多种时间选择（5 分钟、10 分钟、30 分钟、60 分钟）要合理的进行设置，每天每个号码系统有限制，超过限制后当天电话号码可能收不到报警信息
微信报警：打开后报警联系人才能收到，微信的报警通知，关闭则收不到微信通知免费使用，报警信息到达率高，需要关注“银尔达智能”公众号
电话报警：打开后报警联系人才能收到，电话的报警通知，关闭则收不到电话通知需要收费，报警信息到达率低，有拨打频率限制，有可能会被当成骚扰电话被拦截（0.15元/条不接不收费）
短信报警：打开后报警联系人才能收到，短信的报警通知，关闭则收不到短信通知需要收费，报警信息到达率高，有发送频率限制，有可能会被当成骚扰信息被拦截（0.1元/条）
报警联系人： 选择当设备报警后（微信、短信、电话）需要通知的人员

特别提醒：使用（电话、短信）报警时，会产生（电话、短信）相关扣费，为了确保你能够顺利接收到重要的报警信息，请确保你的账户余额处于充足状态，避免因为账户余额不足导致，接收不到重要的报警信息尤其是在设置了多个接收报警联系人时，建议账户余额不应低于 5 元，如果余额过低可能会出现，有些人能正常接收到报警短信和电话，有些人却接收不到的情况。

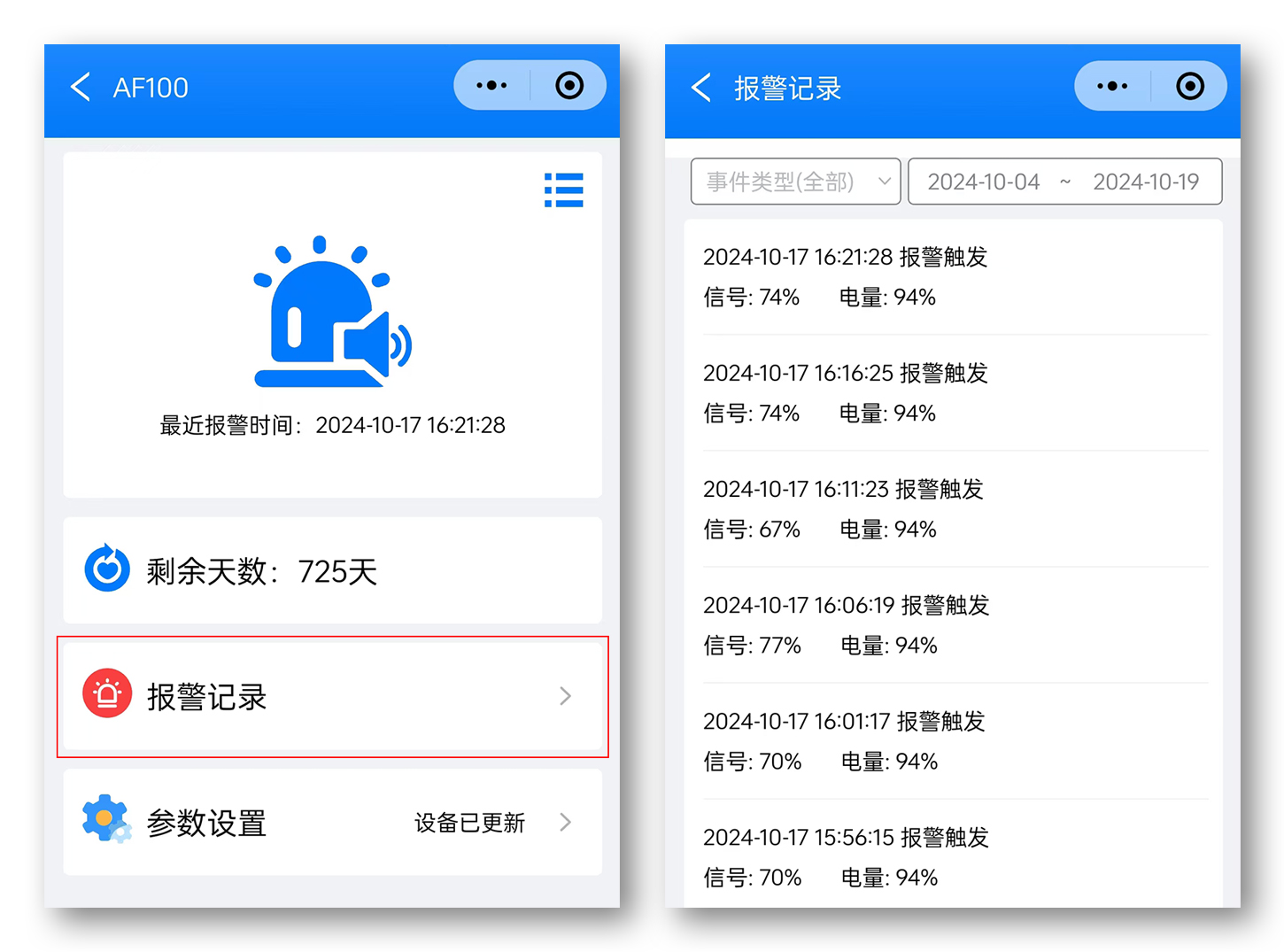

3. 查看告警记录

在【查看设备状态】界面，点击【报警记录】可以切换到记录查看界面

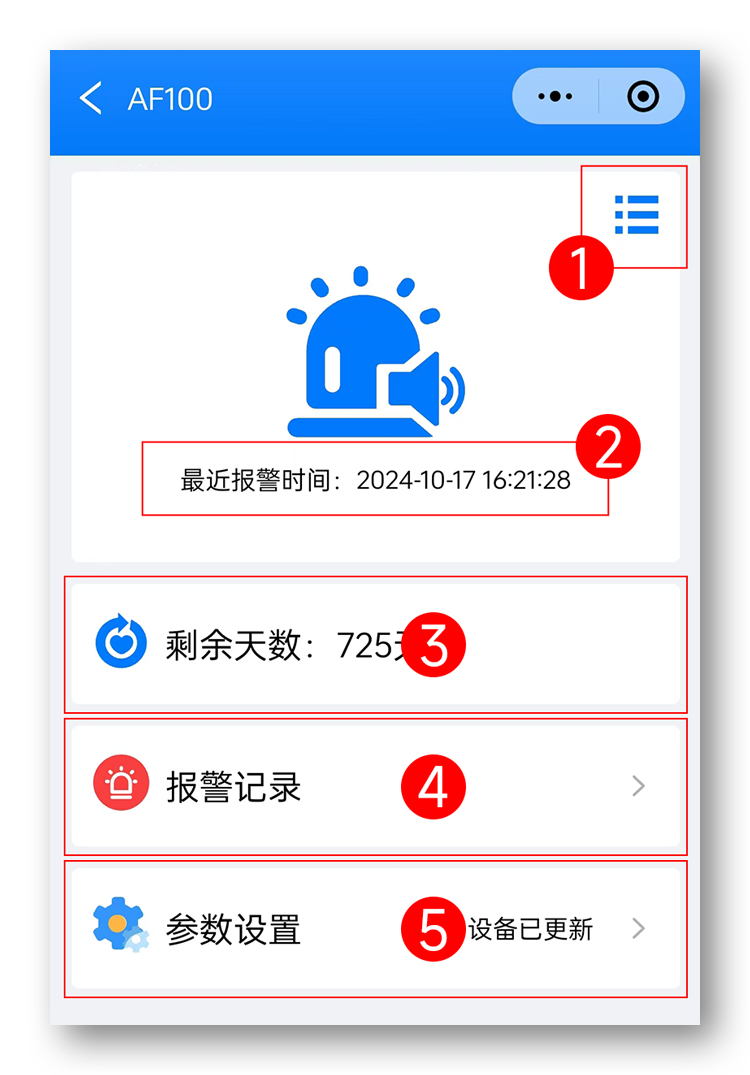

4. 查看设备状态

设备的其他功能菜单，包含【设备信息、设备分享、维保信息】相关功能
最近报警时间，这里会显示出设备最新触发报警的具体时间点
可以看到设备到期时间，快到期之前可以点击续费按钮对设备进行续费操作
报警记录，点击进去可以看到设备使用过程中更具体的时间节点报警记录
参数设置，点击进去可以修改设备的报警相关参数，修改后设备需要重新上电一次才会触发参数更新，在区域5 的地方可以观察到参数修改完成后，设备是否已经更新成功

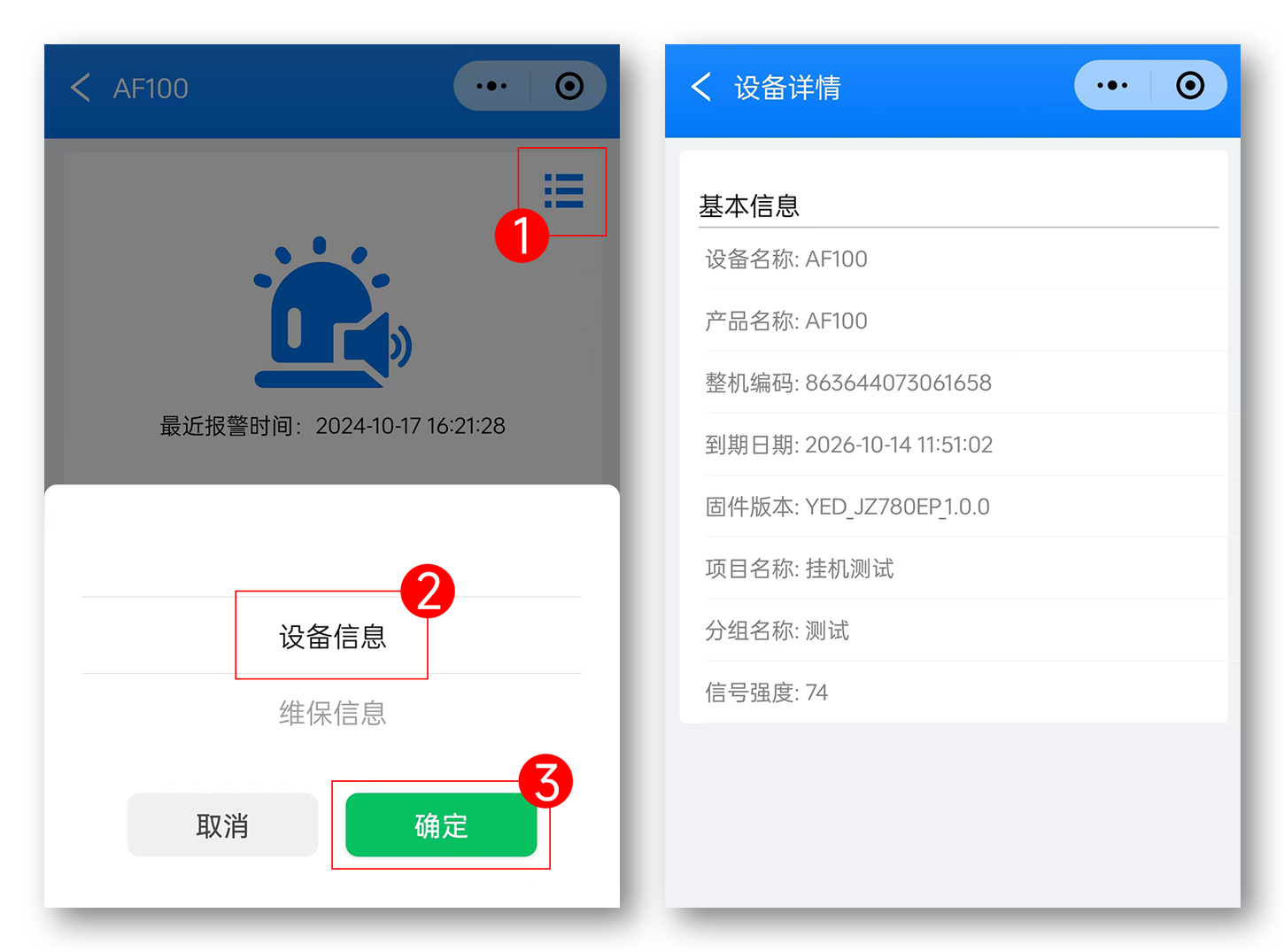

5. 查看设备信息

点击设备控制界面上的箭头 ① 的区域，弹出选择菜单，点击【设备信息】点击【确定】进入设备详情页面，在这里可以看到设备当前的一些基本信息。

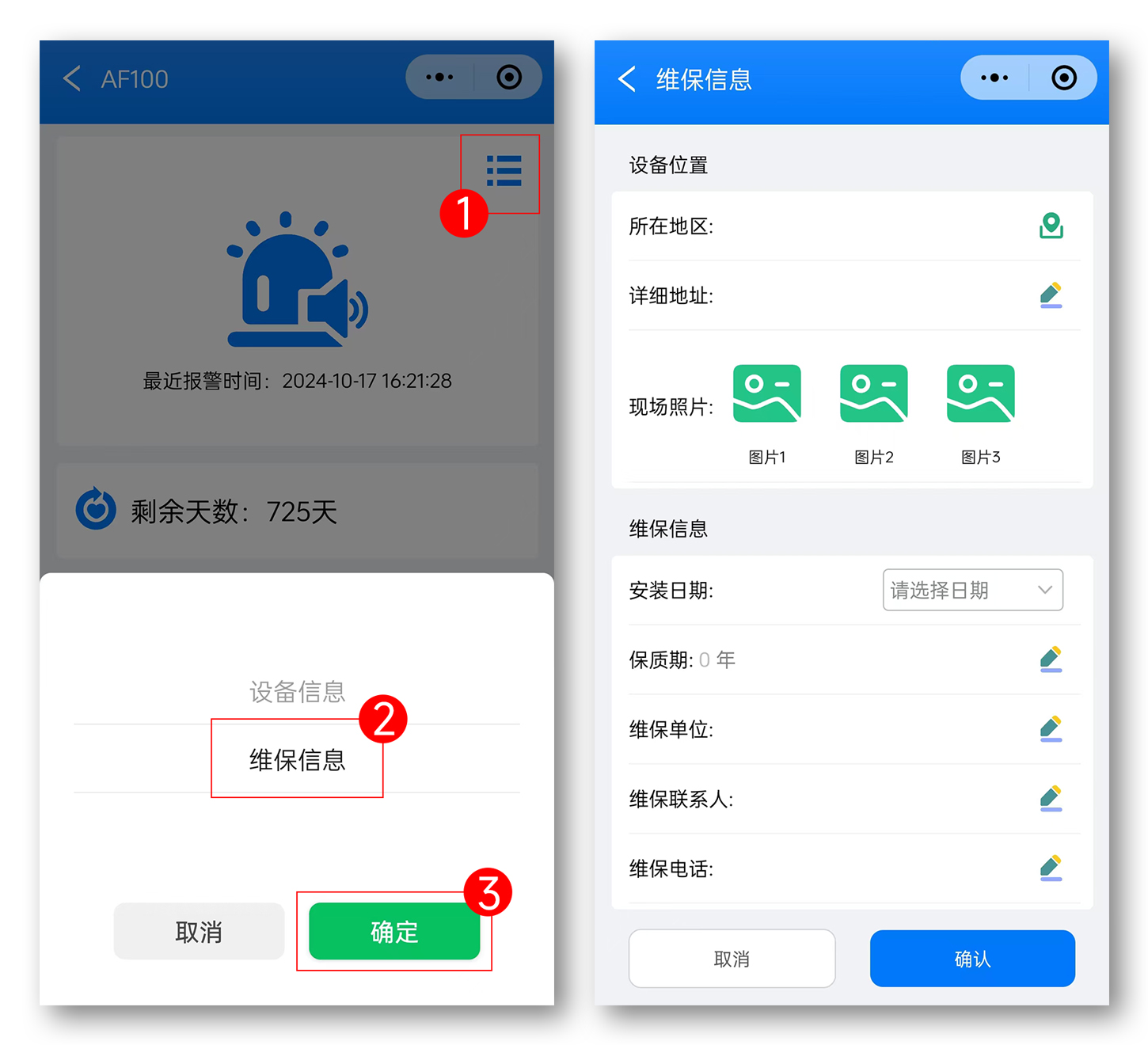

6. 设置维保信息

维保信息可以作为设备安装信息的记录补充，可以设置设备安装位置、现场安装照片上传、安装日期与保质期管理、以及维保公司与人员联系方式记录。这些功能用户可以方便掌控设备的安装与维保情况，提高管理效率。
